※ 引述《serflygod (serflygod)》之銘言：

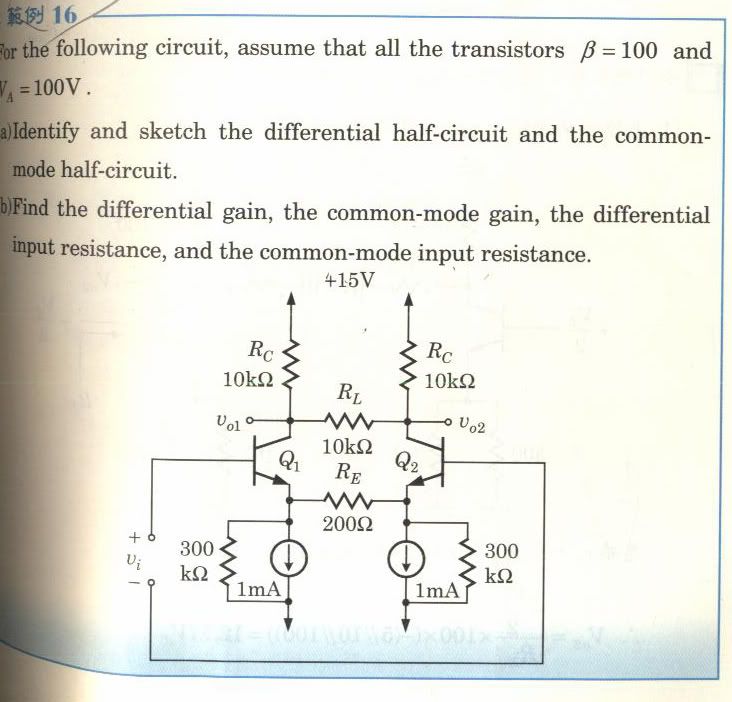

: http://i215.photobucket.com/albums/cc91/serflygod/04074.jpg

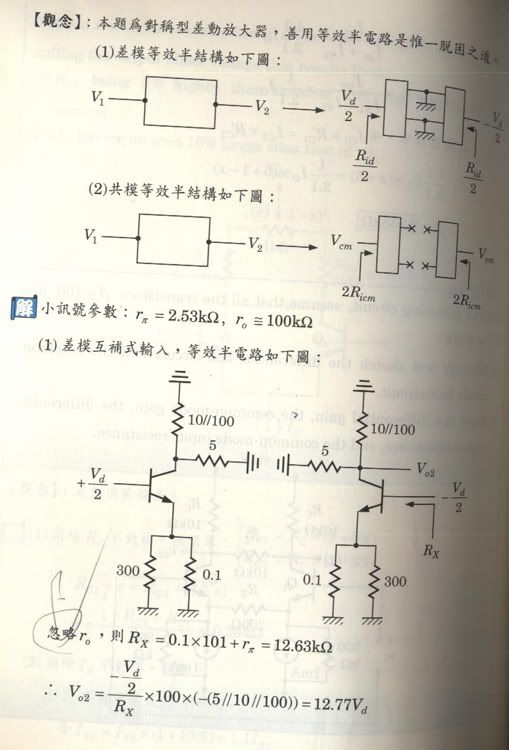

: http://i215.photobucket.com/albums/cc91/serflygod/04075.jpg
: 看不太明白差模等效半的ro為何這樣處理
: 希望能有高手指點一下
差模等效半.兩邊電壓一正一負.左右電路對稱..故中間電壓可以接地
拆成兩個電路..
如果是共模等效半.或只要兩邊電壓相同.左右電路長的一樣..中間沒有電流
: 還有是不是從base看過去,且有ro存在的BJT
: 都能夠這樣拆?

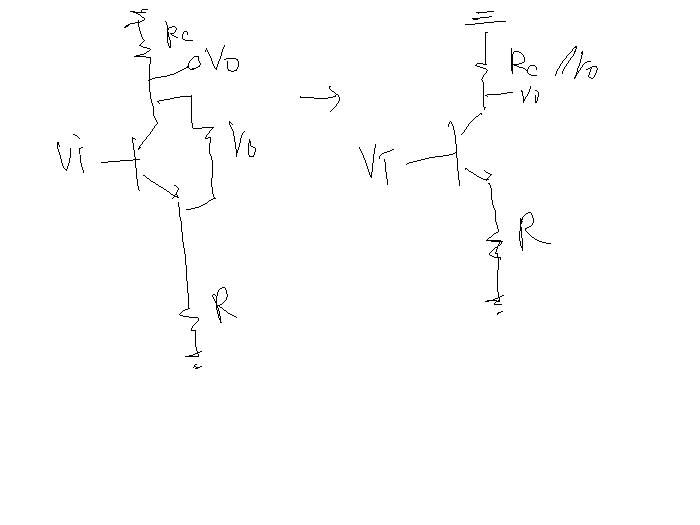

: http://i215.photobucket.com/albums/cc91/serflygod/c34aacfe.jpg
不行..此題因為Rc>>R.而e極電流跟C極差不多 所以R處是小電壓當接地.才可這樣做....
感覺應該是自修劉明彰的書.他的書不適合自修..
--
