[理工] [電子學]-回授

[serflygod (serflygod)]

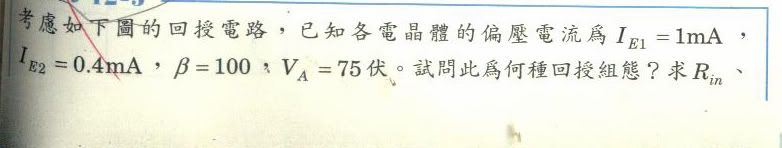

http://i215.photobucket.com/albums/cc91/serflygod/002-4.jpg

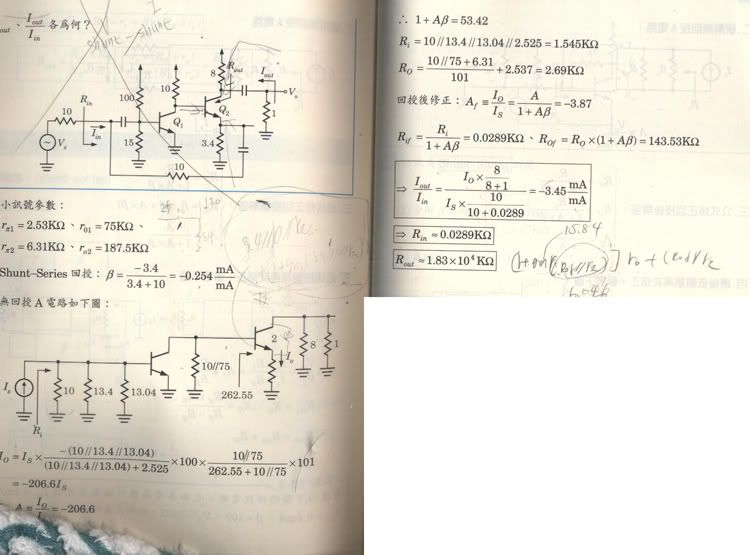

http://i215.photobucket.com/albums/cc91/serflygod/003-3.jpg


如題

請問這題的ro2要如何處理？


本來是想說，要是RE>>Rc

則把RC視為接地


不然就是RE<<Rc

則把RE視為接地


但算出來

一個2點多

另一個零點幾多

好像沒有說差很大......



看看老師的計算過程
好像沒看到ro2的影子？


懇請指點

--
※ 發信站: 批踢踢實業坊(ptt.cc)
◆ From: 220.141.32.132
推 akisora:沒記錯的話  是算回授時忽略  最後求輸出阻抗再用公式解
→ pseudosula:算Rof時不用算 從射極看上去ro2在回授外
→ pseudosula:最後算Rout時在用就好了
→ serflygod:可是它的Io設在C，但老師算的是在E看到的阻抗，為何？
→ pseudosula:妳是指圖片上的Iout和Io嘛!? 如果是的話
→ pseudosula:一個是說A另一個是Af  就像Rout和Ro是不同東西
→ pseudosula:要先算RE'=Ro才能算出Rof最後才是Rout
→ serflygod:感謝耐心解釋
