[請益] ANSYS網格問題

[xe7961 (xe7961)]

不好意思 繼上一篇後又來吵各位了

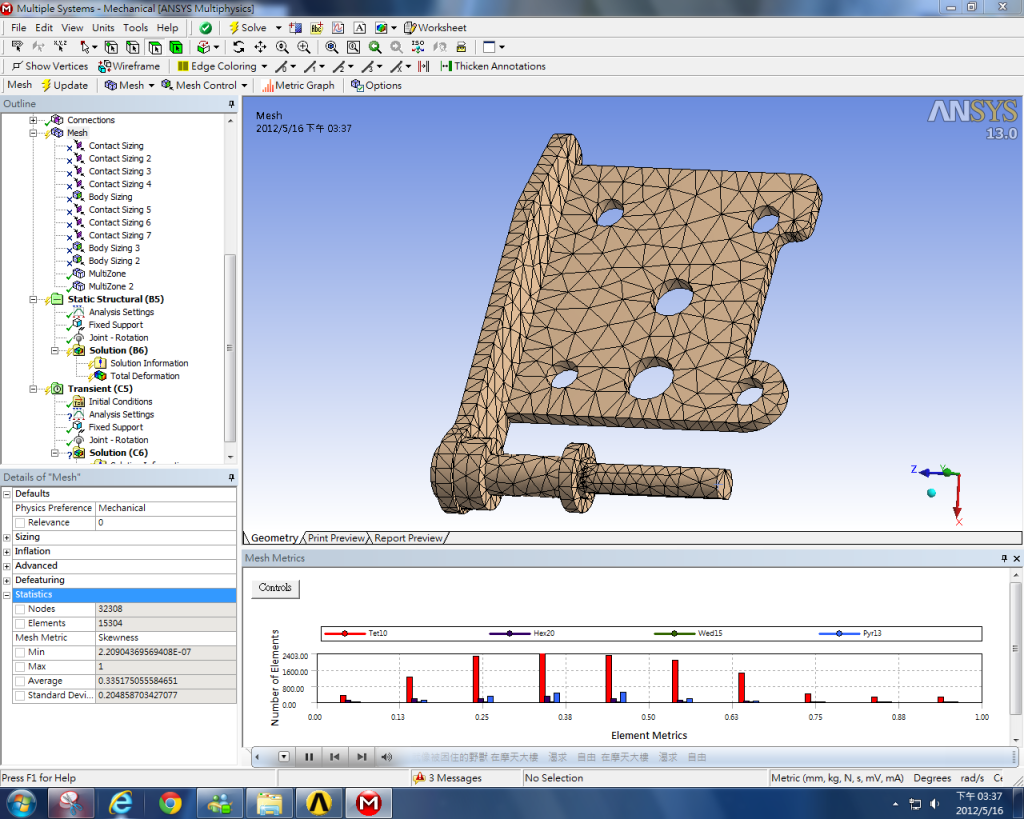

圖片:http://i1079.photobucket.com/albums/w520/xe7961/AA.png

這是某一部分的零件,其他部分被隱藏掉了

我想要將此一零件做一些網格的處理...因為這個部分的品質真的很差...

整體零件最重要的部分在於那根類圓柱棒

原想用multizone去做一些掃出的動作,但是不管怎麼手動選manual source

去選一些face ,但都跑不出來~"~

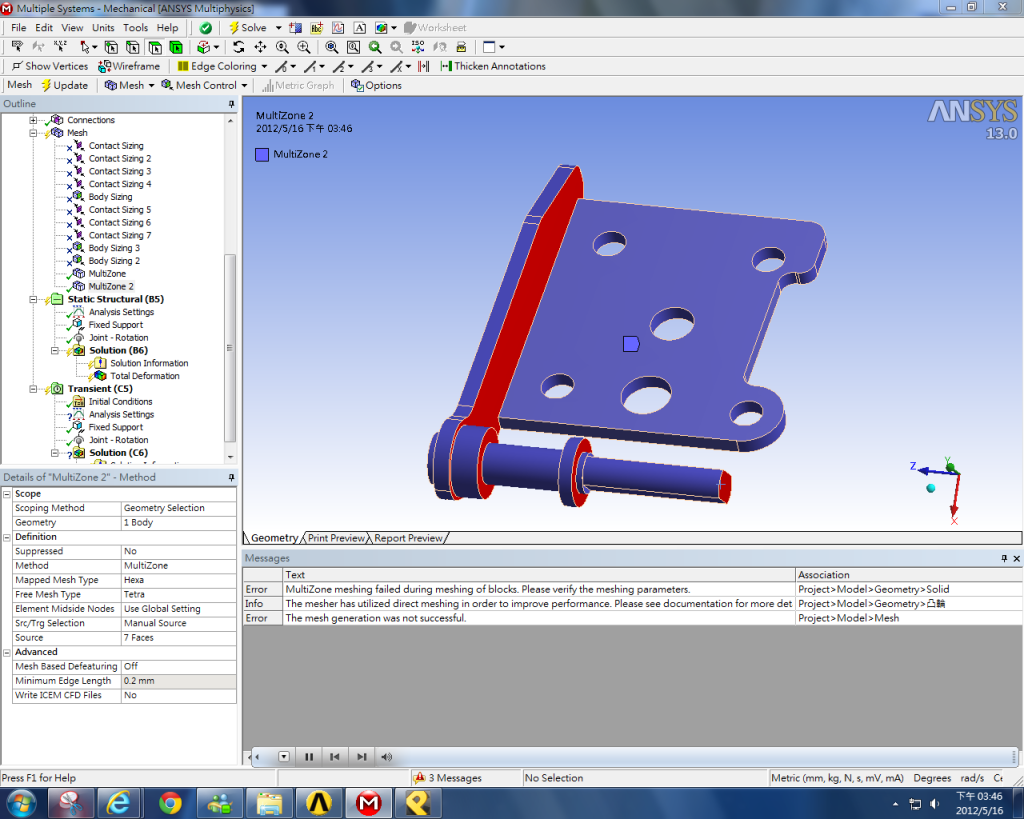

如圖:http://i1079.photobucket.com/albums/w520/xe7961/BB.png  上面那塊

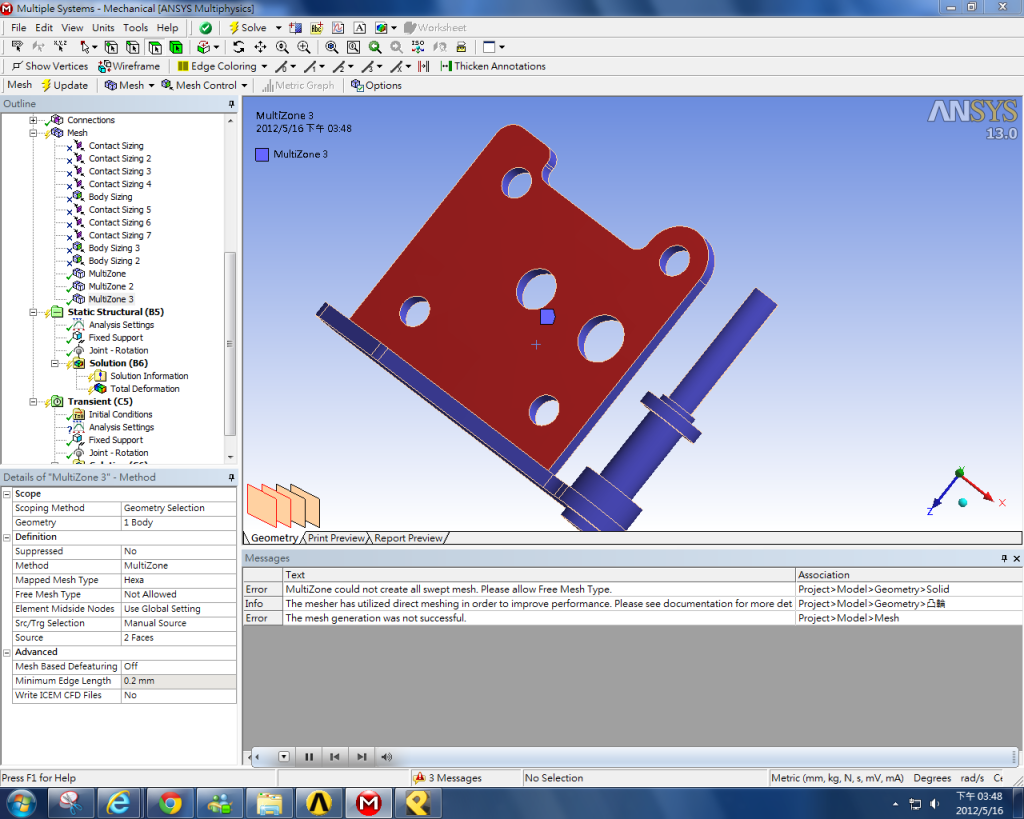

     http://i1079.photobucket.com/albums/w520/xe7961/CC.png  下面那塊


看ansys_help_multizone 的單元範例我雖然會用,但是這個我不會QQ


所以想請問各位高手,
1.此處我用multizone是否合適呢?
2.選取面該如何選取呢?

--
※ 發信站: 批踢踢實業坊(ptt.cc)
◆ From: 112.105.243.76
推 gbcowandy:網格選NODE多一點的
→ maysg:給你一點建議~你在規劃網格時~應該讓你幾何形狀規則的部分
→ maysg:盡量用規則網格~而且節點不用太多~但你在不規則或較細微處
→ maysg:或者是應力集中或附載的地方~就需要要網格盡量細化
→ maysg:／如果可以~網格的選用應該做收斂性分析~這樣才能確保正確性
→ kingsu:http://ppt.cc/M7@3
推 kingsu:CAE  是需要設計的，不該做的別做(造業)  該做的別忘了(包)
→ kingsu:跟工作好像喔= =+
