[測試] THORTECH ThunderBlot PLUS 800W 電源供應器測試

[ang728 (要耍厨你還嫩的很)]

假掰好讀版
http://www.xfastest.com/viewthread.php?tid=63378&extra=

--

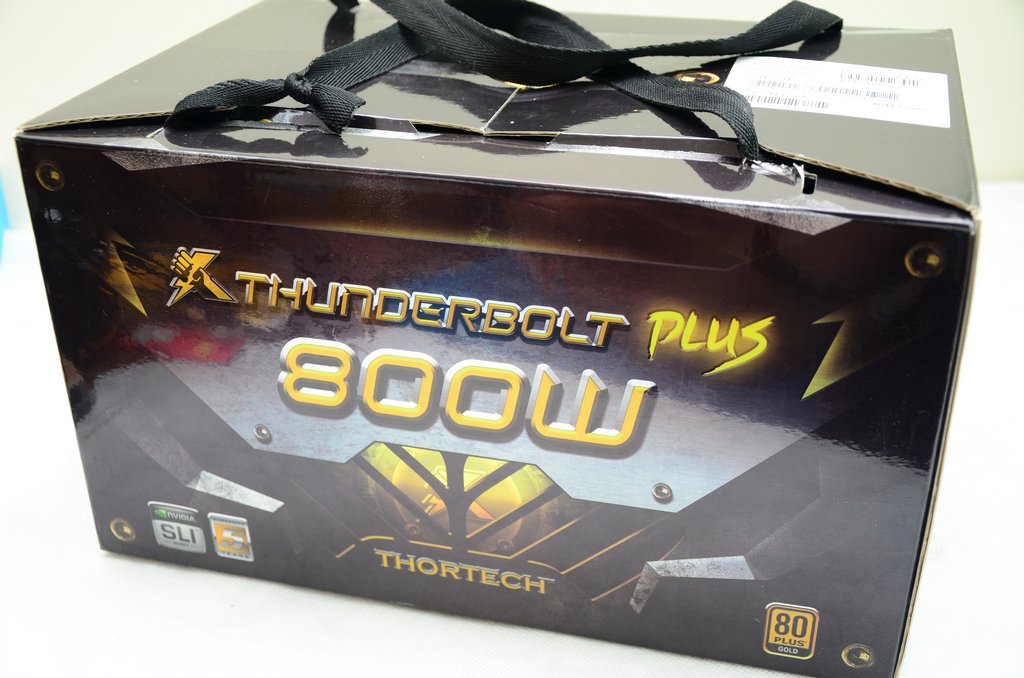

產品外包裝：貼心的提供了提繩，中高階POWER的包裝大小向來是不太方便裝袋攜回的。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/01.JPG

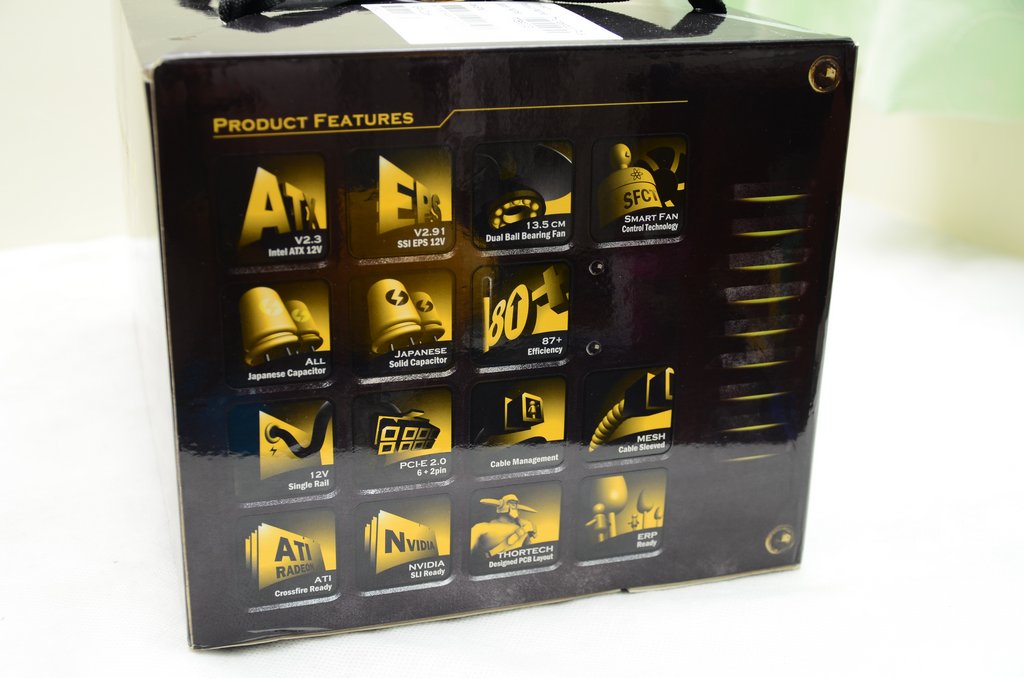

產品特色一覽：
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/02.JPG

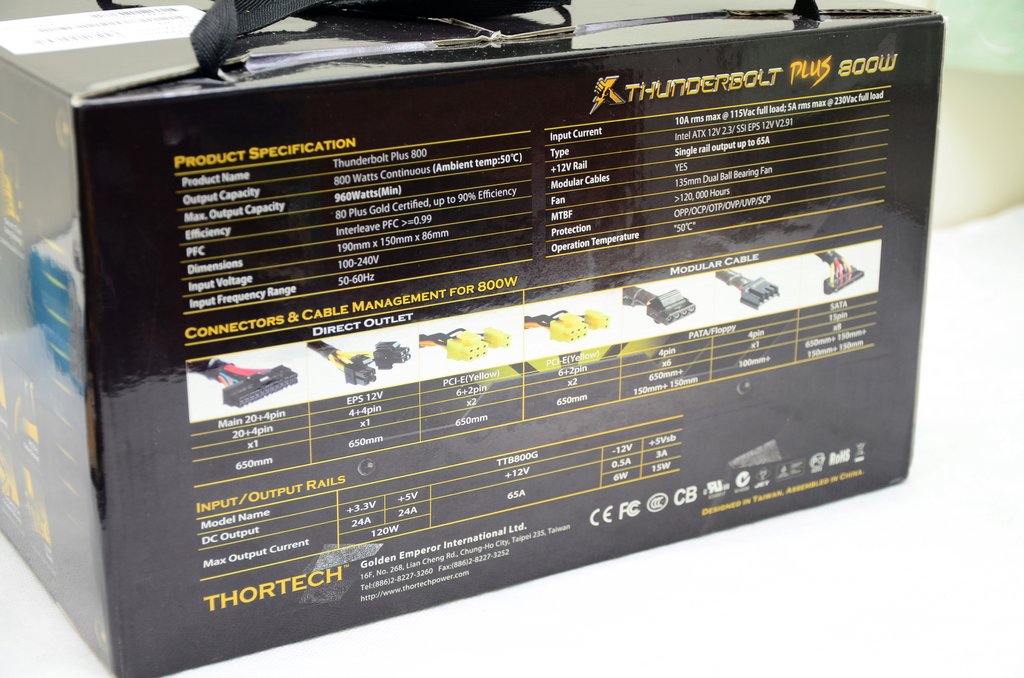

更多細部規格，以及提供線材規格、數量標示：
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/03.JPG

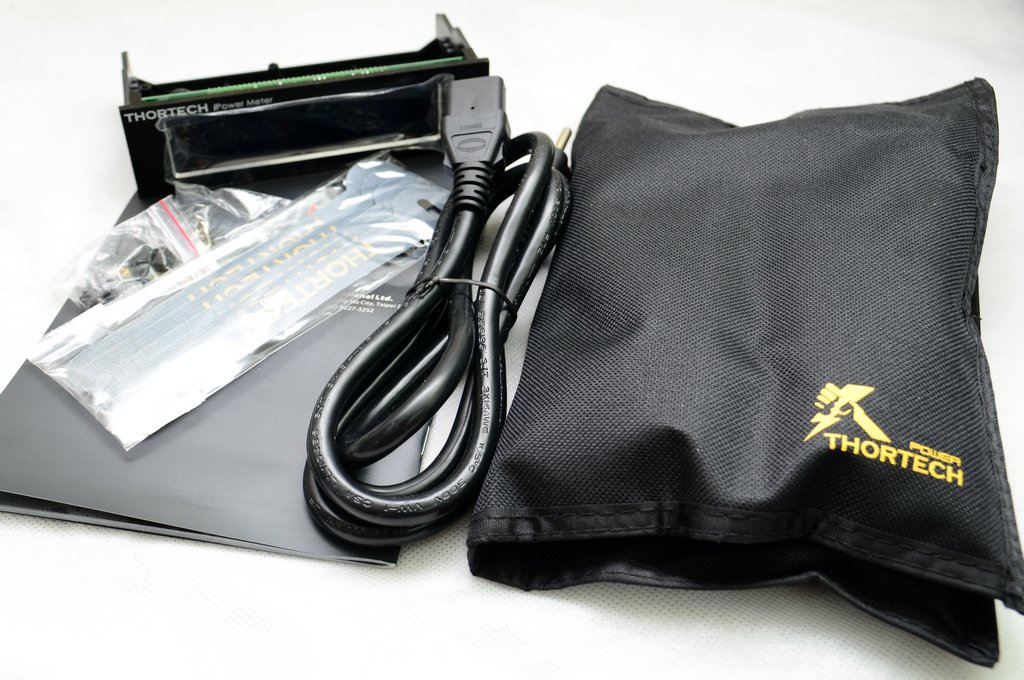

配件一覽：線材包、電源線、束線帶、說明書、螺絲／手轉螺絲以及此版本的特色
iPower meter。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/04.JPG

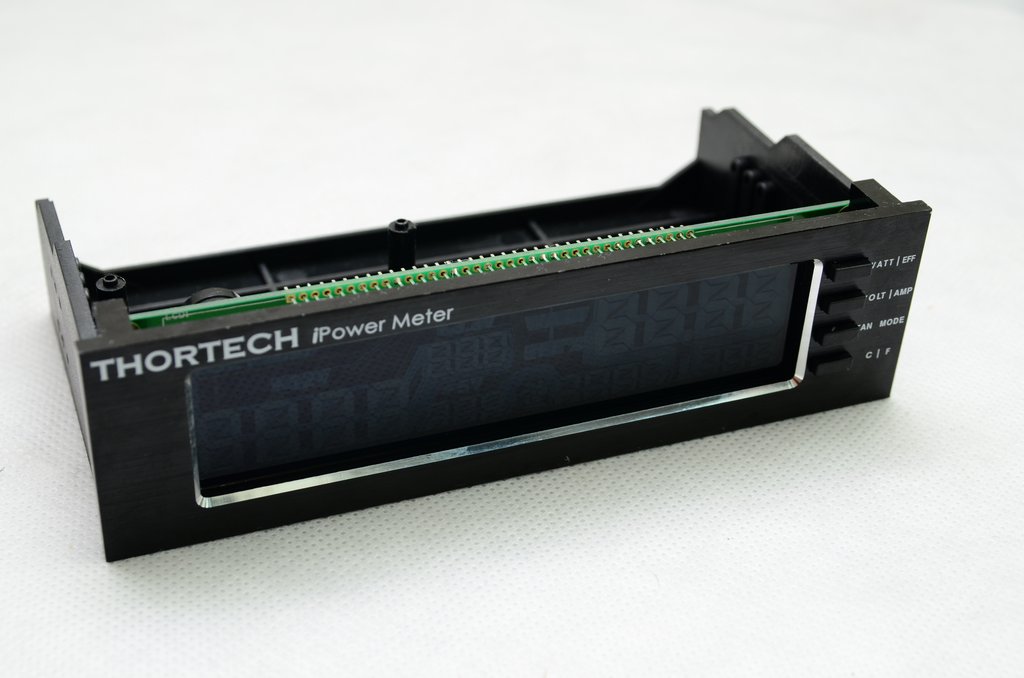

iPower Meter本體：採5.25” 單bay設計。可顯示12V/5V/3.3V電壓/電流，電源內部溫度
，風扇轉速以及轉換效率或直流耗瓦。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/05.JPG

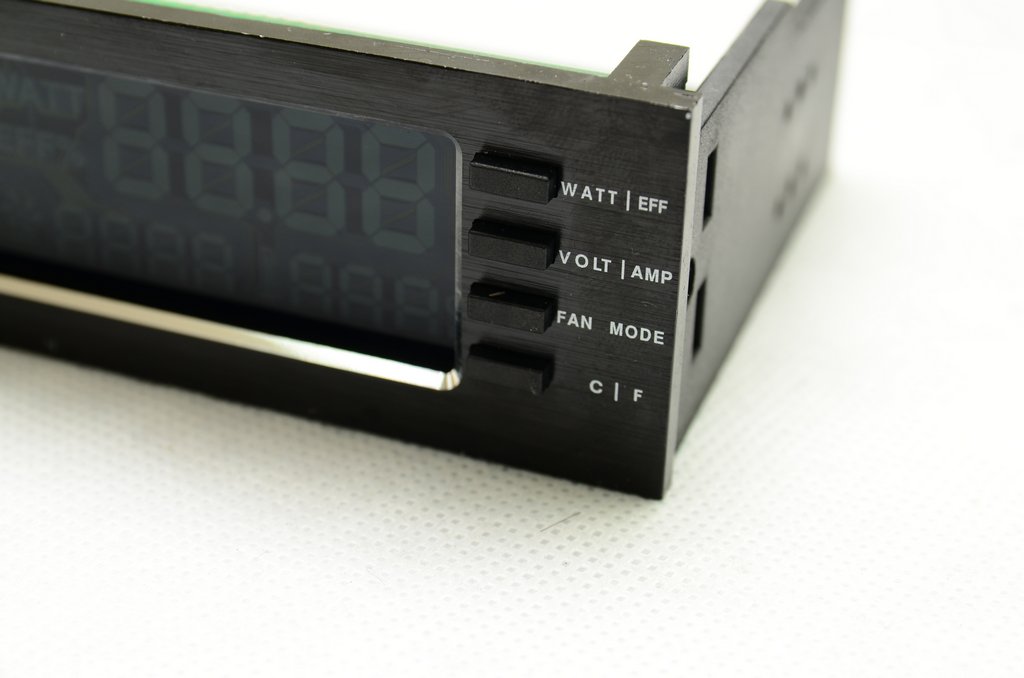

切換按鈕簡潔易瞭：提供瓦特/效率、電流/電壓、風扇運作模式(溫控、全速)、溫度單位
等切換。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/06.JPG

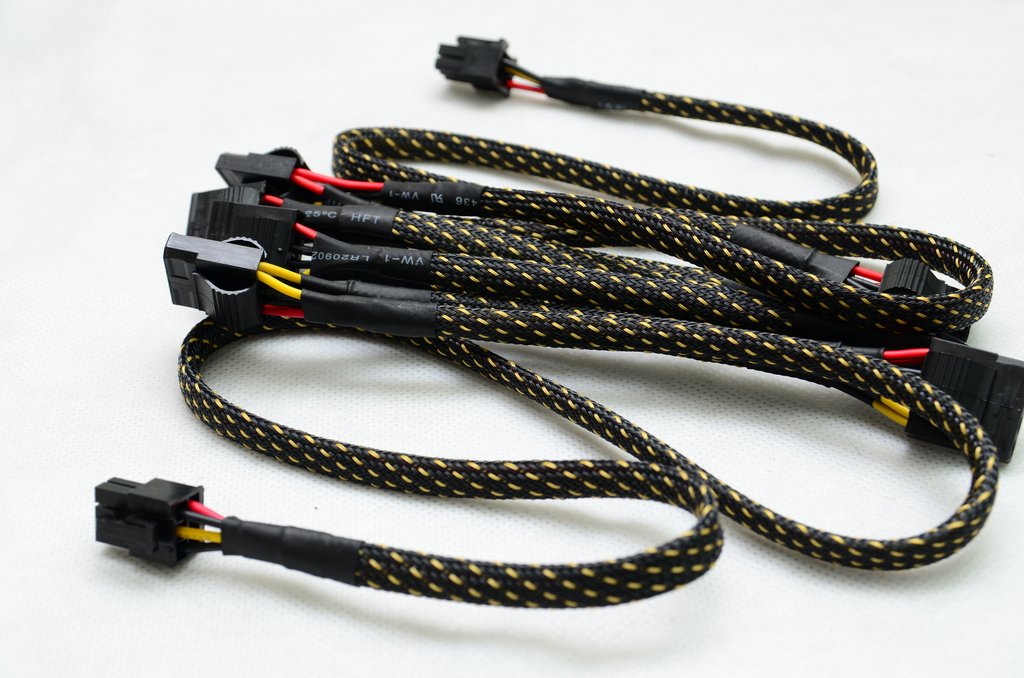

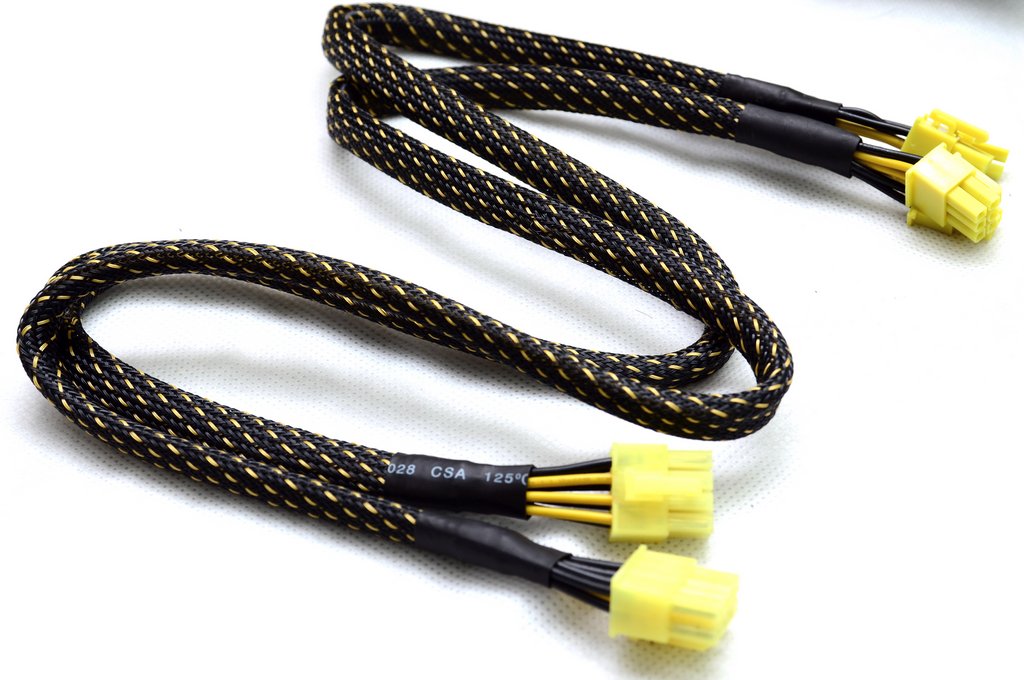

線材組：提供PCI-E 6+2P*2、兩條SATA*4、兩條MOLEX接頭。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/07.JPG
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/08.JPG
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/09.JPG

本體外另外提供絨布袋包裝：
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/10.JPG

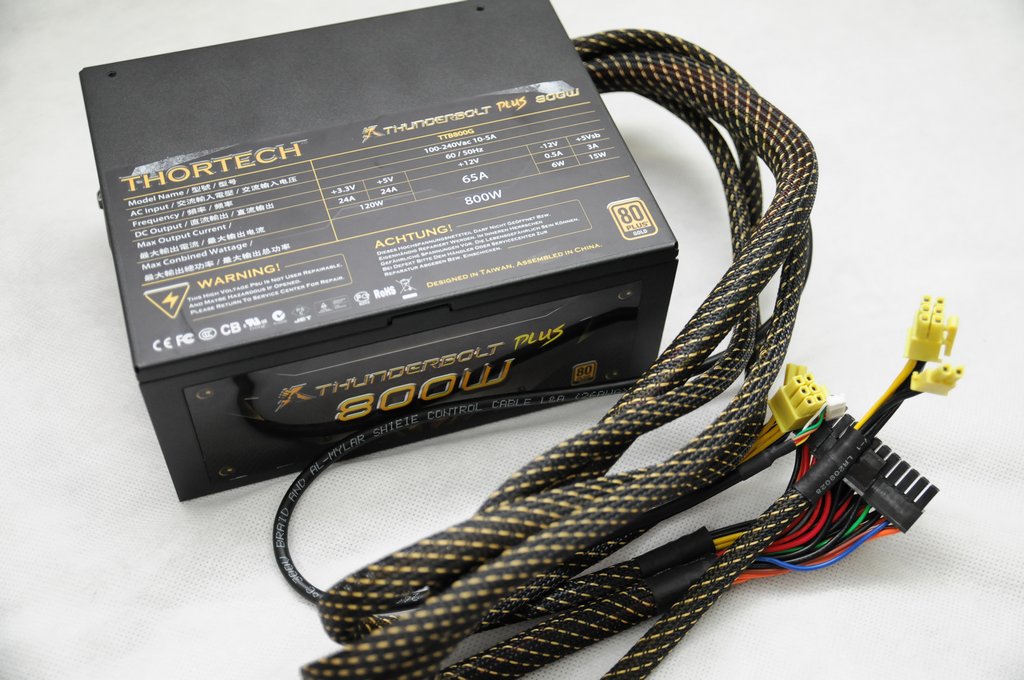

本體一覽：
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/11.JPG


各路電流輸出配置，12V採用單路，可達到65A：
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/12.JPG

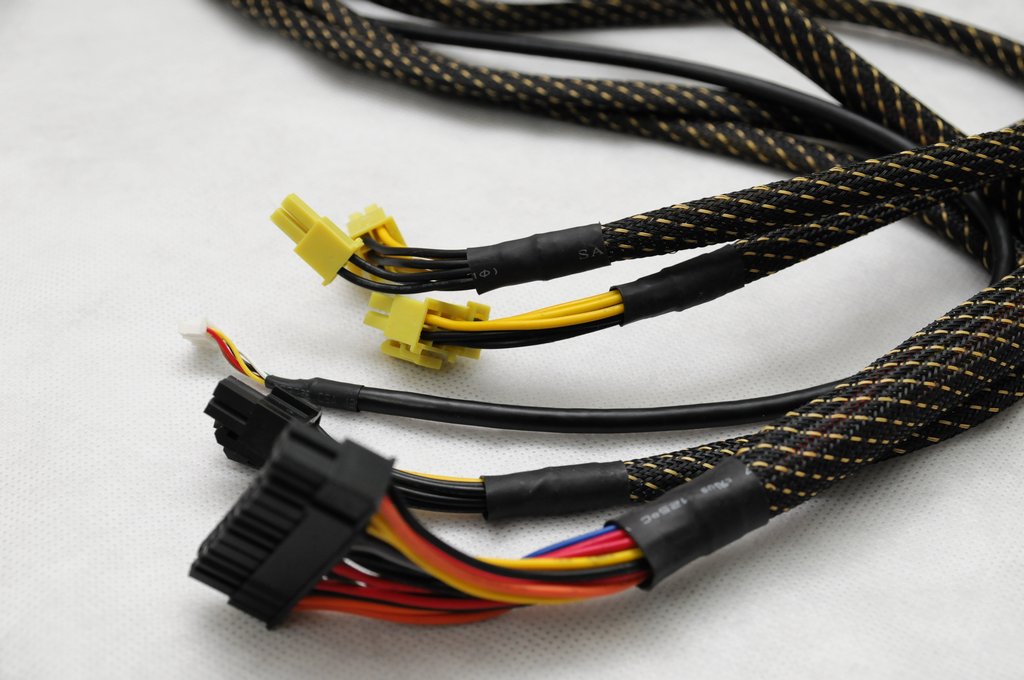

採用半模組化設計，由上到下依序為：雙PCI-E 6+2 PIN、iPower Meter連接線、
CPU4+4PIN、ATX24P連接線。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/13.JPG

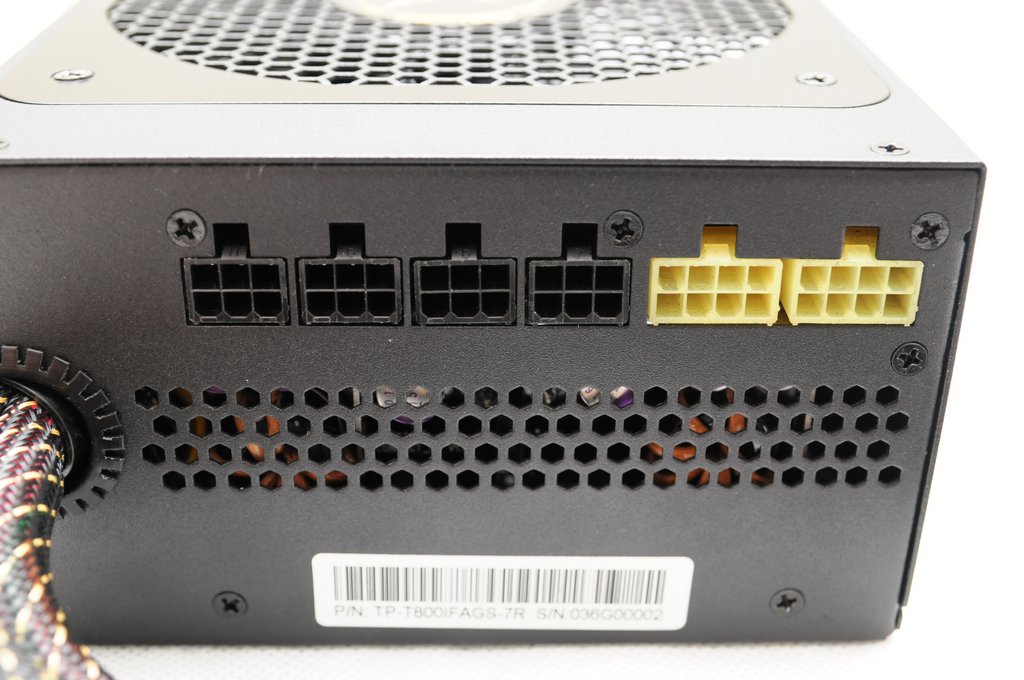

模組化連接線：不同用途有採分色設計。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/14.JPG

內部模組化接線板出現兩顆三洋OS-CON 固態電容，容後介紹：
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/15.JPG

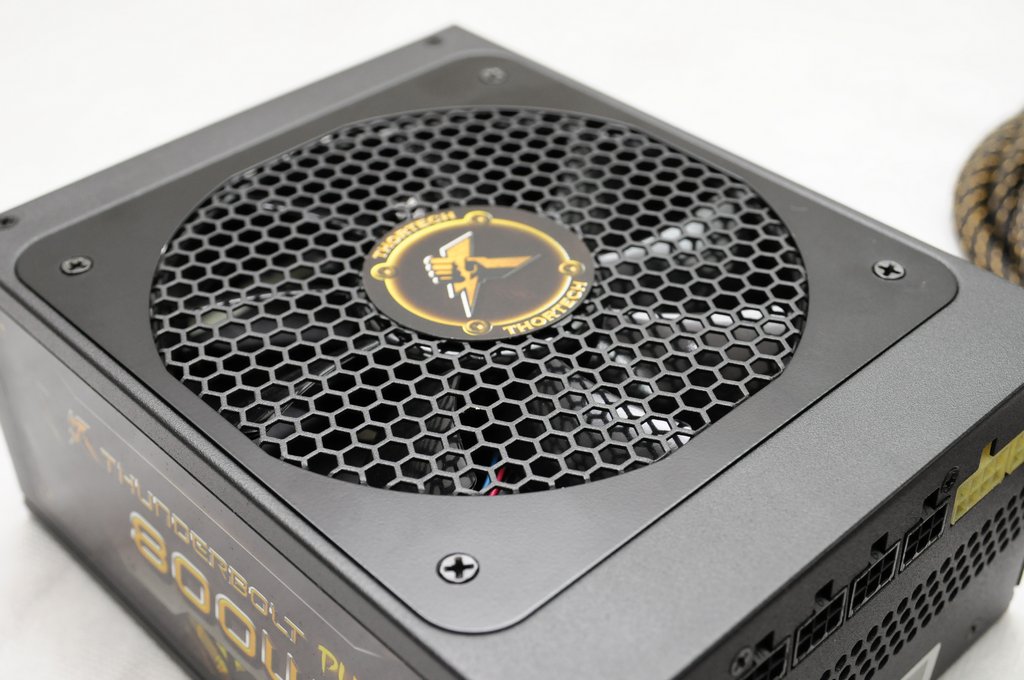

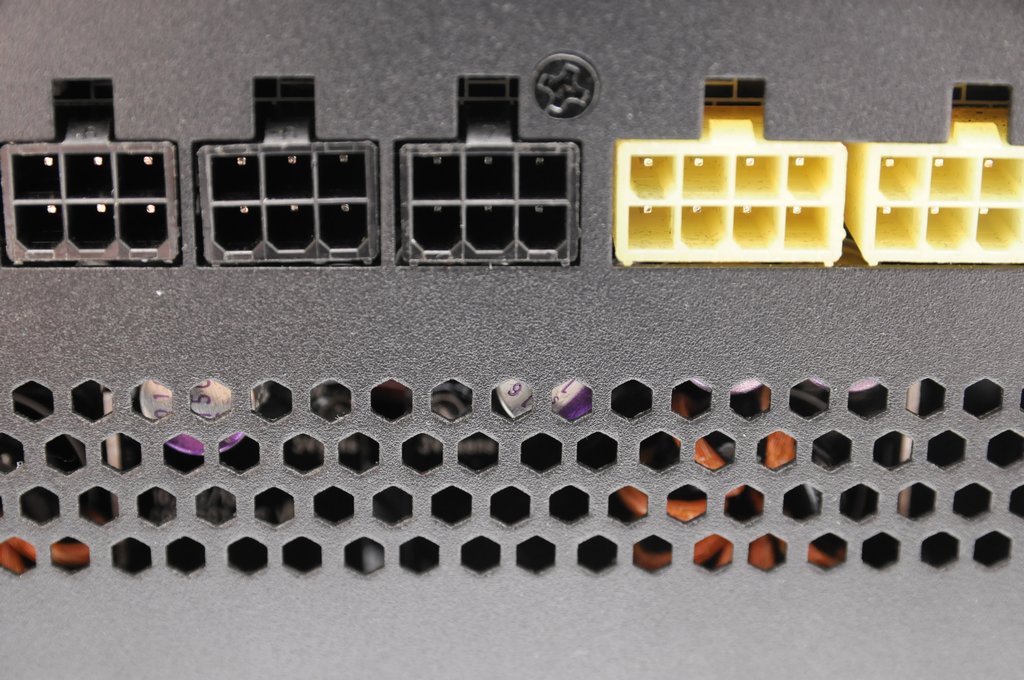

風扇孔採用蜂巢狀配置：
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/16.JPG

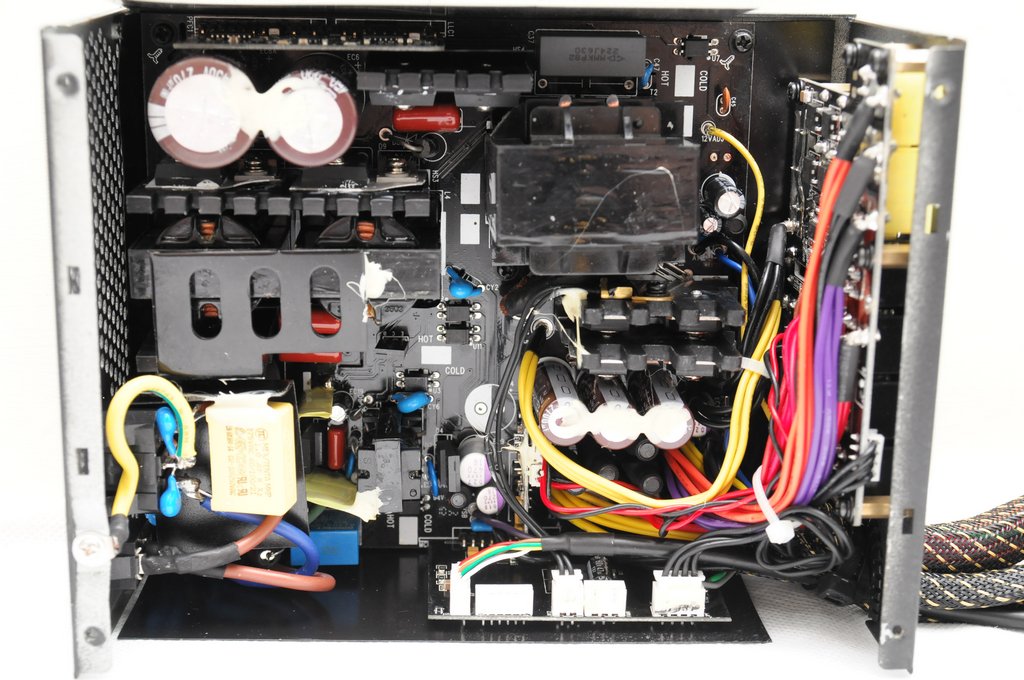

內部結構俯視：在元件布局位置上與常見設計有些不同。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/17.5.JPG

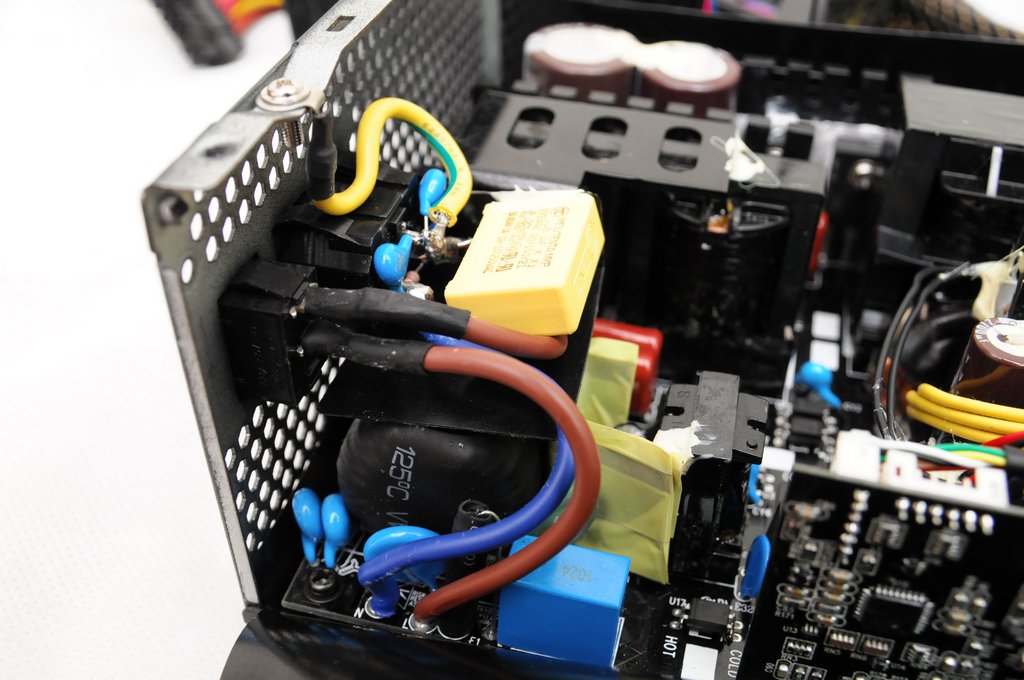

EMI電路，有些緊湊：
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/17.JPG

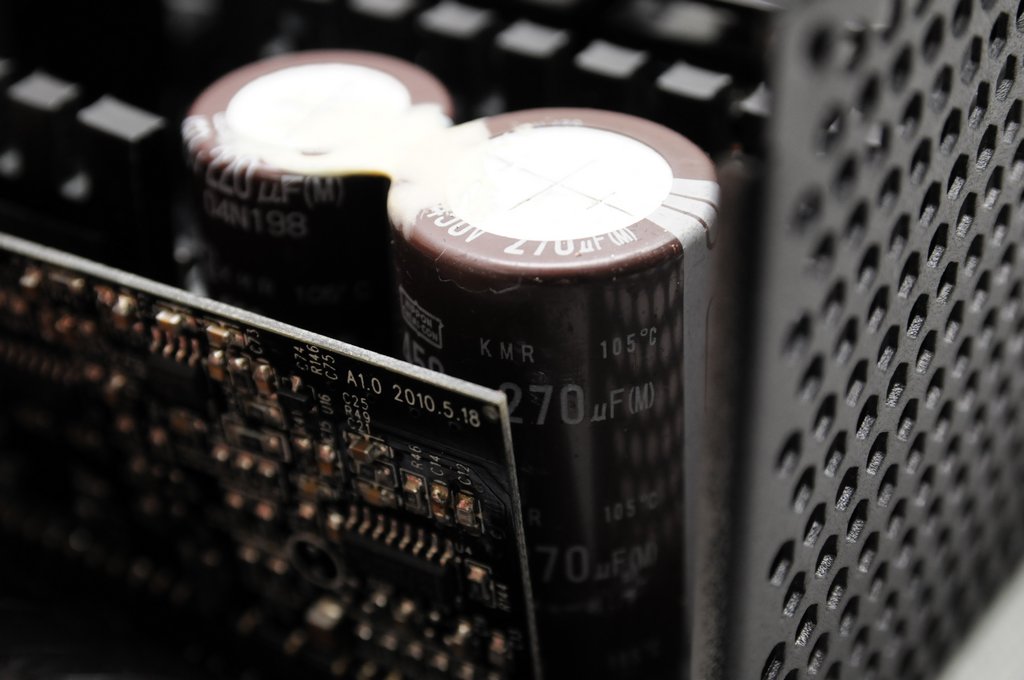

APFC電容採用NCC KMR級電解店容，分別為270(大)與220(小)uF，但是並不是用於降低ESR
的設計：
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/18.JPG

電源PFC與PWM控制子版：PFC晶片採用TI的UCC28061，為交錯式APFC控制晶片，因此會有
兩顆APFC變壓器以及兩顆電容。另外PWM採用LLC諧振，控制晶片為ST之L6599。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/19.JPG

一次側區域一覽：可以看到中間的是諧振電容，另外在APFC變壓器上有一片散熱片，是供
橋式整流電晶體散熱用。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/20.JPG

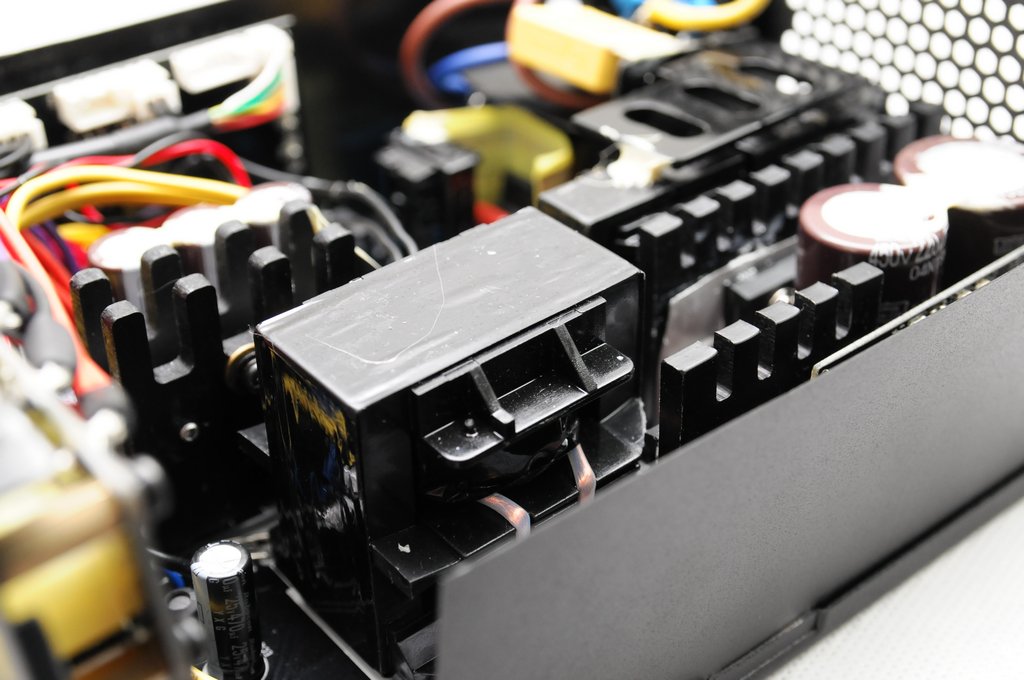

主變壓器：
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/21.JPG

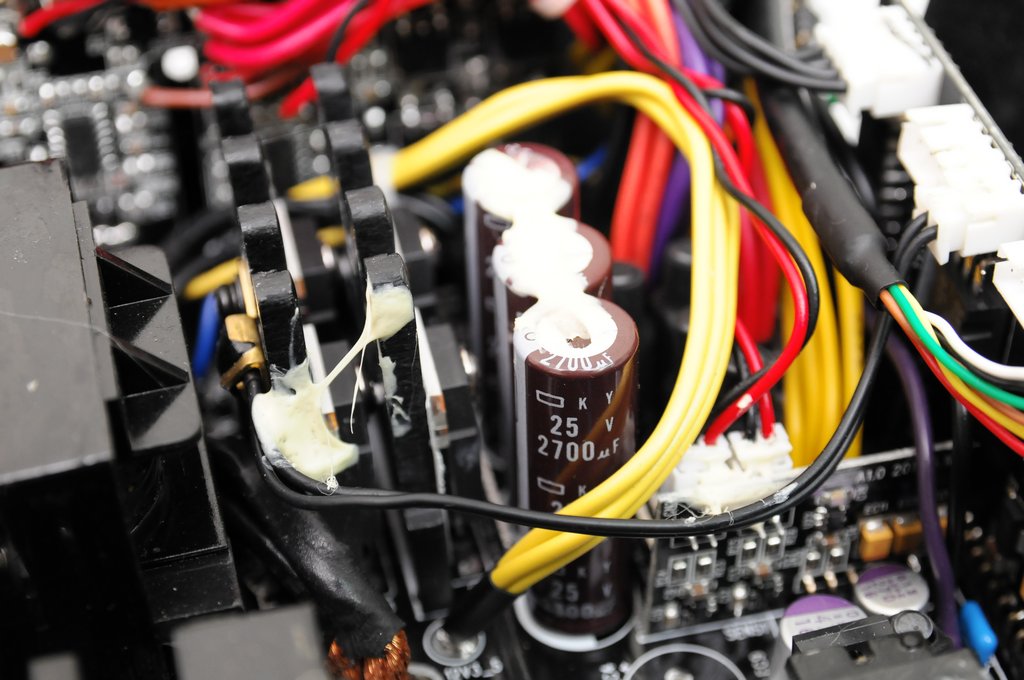

二次側部分，似乎看起來有些空曠，只有12V用整流開關晶體：另外電容採用NCC KY級電
解電容：
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/22.JPG

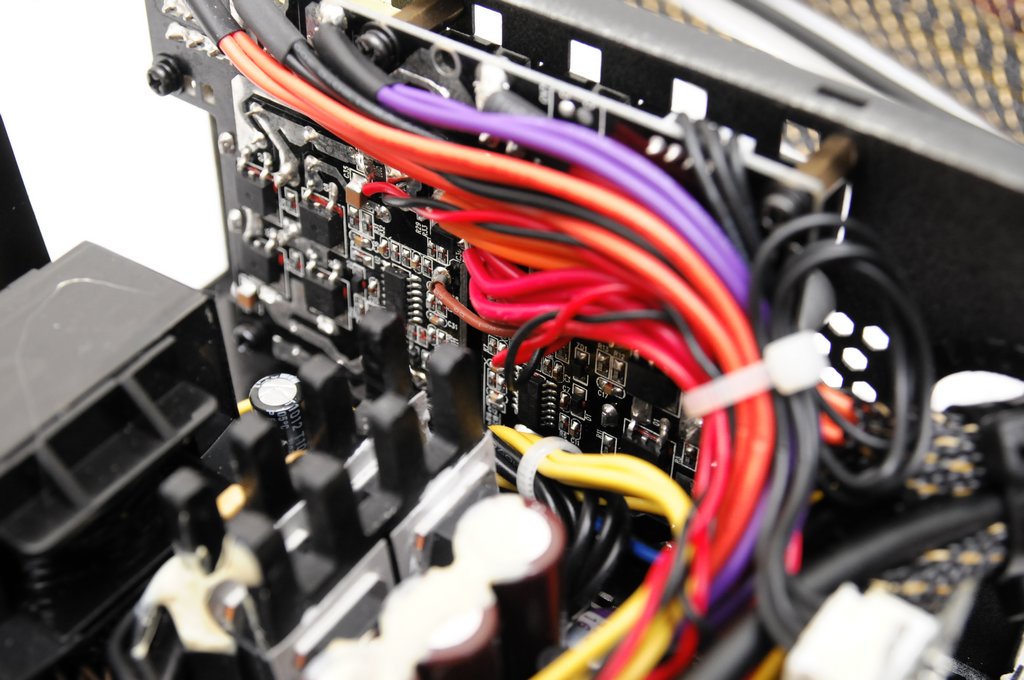

另外看到消失的3.3V及5V整流電路了：與模組化子版整合，採用了SR+DC-DC設計，輸出路
徑變短應該是可以再稍微減低一點線損硬擠出效率XD。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/23.JPG

電源管理子版：背面看到的是ATMEL單晶片….正常是應該不會出現在POWER，不過這正是
用於提供iPower Meter的資料運算提供。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/24.JPG

另外在內側則是電源管理晶片：點晶科技的PS231S，還可以看到一些偵測用的連接座以及
風扇電源接座。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/25.JPG

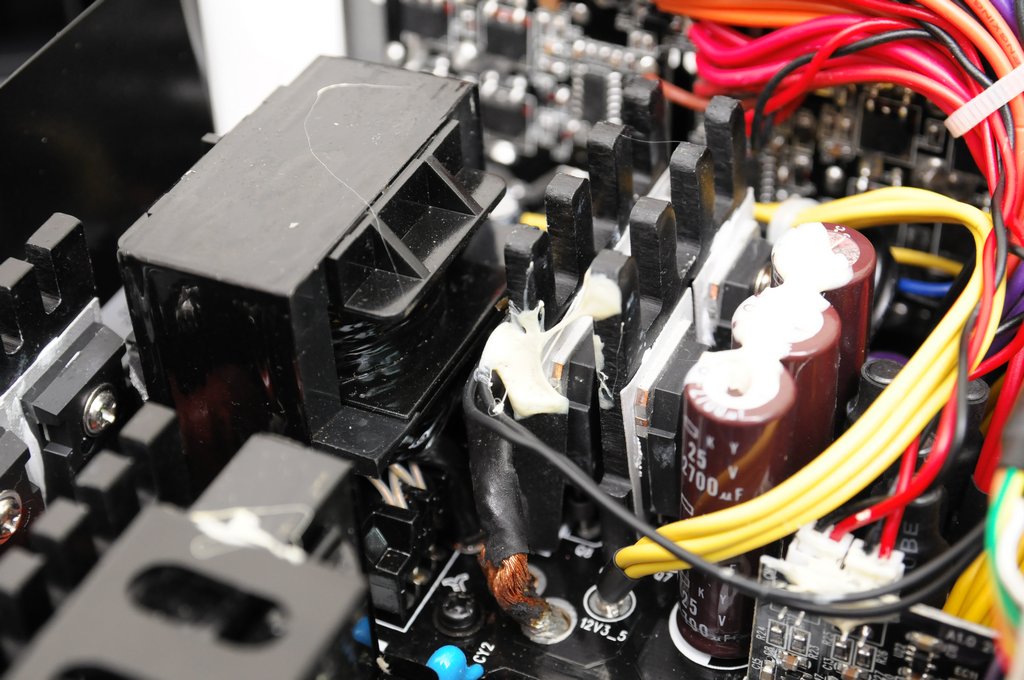

面板的溫度採樣點則是12V整流電晶體溫度：
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/26.JPG

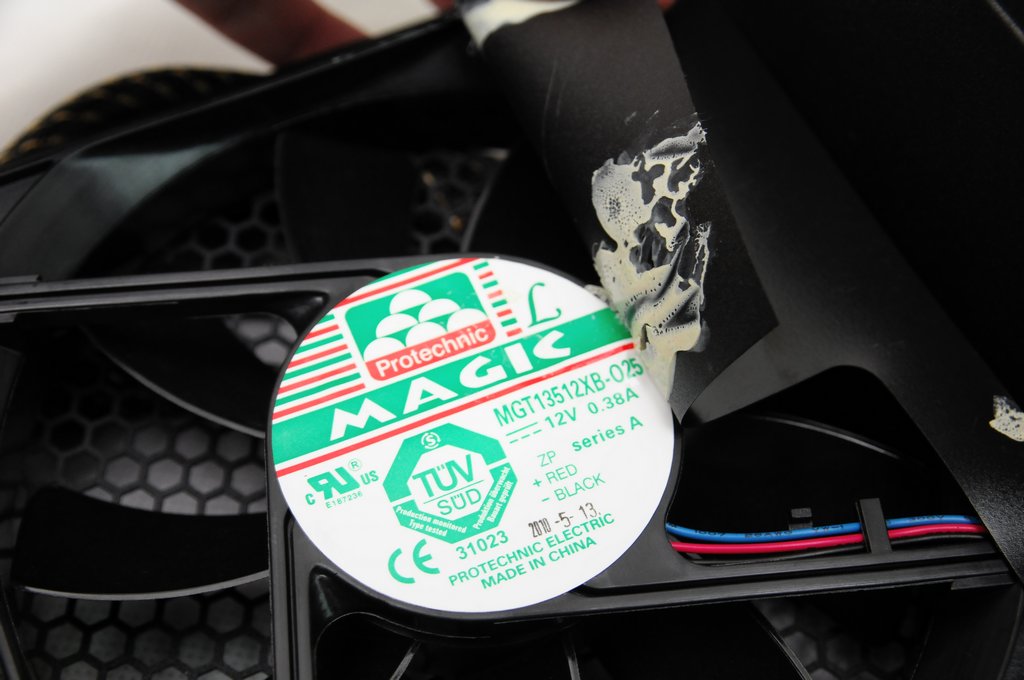

風扇則是永立電機的MGT13512XB-025雙滾珠風扇：因為控轉及偵測用途，完整保留3PIN。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/27.JPG

簡單介紹到這邊開始進行測試：

測試平台：
處理器：AMD X6 1100T @4G/1.52V
主機板：ASUS CrossHair IV Formula
記憶體：Kingston HyperX H2O
VGA： HD6870預設值
散熱器：ThermalRight VenomousX
Power：THORTECH Thunderblot PLUS 800W
HDD：WD500G AAKS+HITACHI 640G
OS：Windows7 &Catalyst 11.6
室溫：２９度

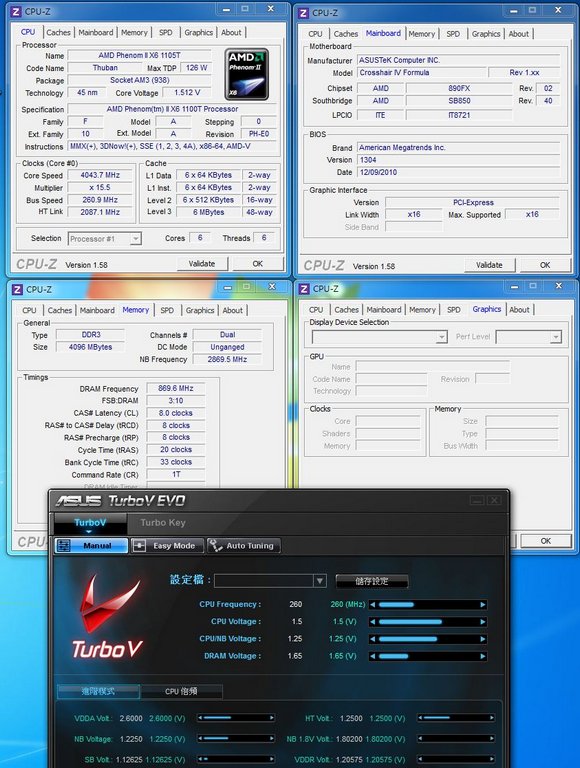

系統資訊截圖：
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/sys.JPG

測試方式基本上採用可電腦紀錄的電表紀錄負載下的電壓波動。另外沒有紀錄各路電流來
估算轉換效率，單就以玩家能做到的角度來盡量求公正的電壓變化紀錄。

測試方法為同時進行FURMARK(非XTREME BURNING)、PRIME95 (LARGE)、EVEREST磁碟測試
，每次進行10分鐘量測電壓，並且在每次測試之後閒置再進行下一次量測。

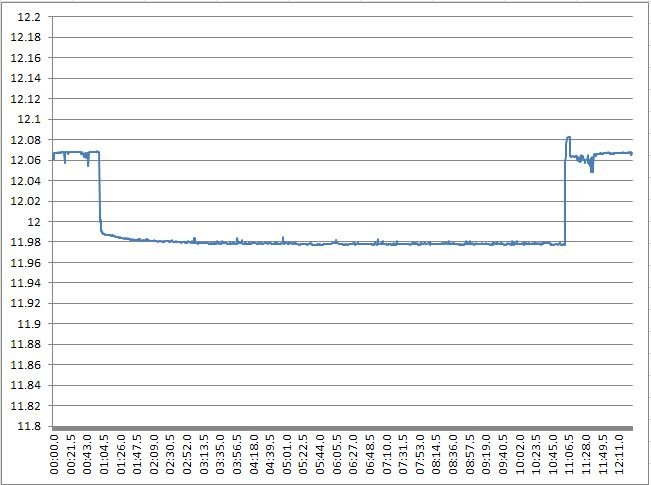

CPU接頭處12V電壓：每格電壓0.02V
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/cpu12v.JPG

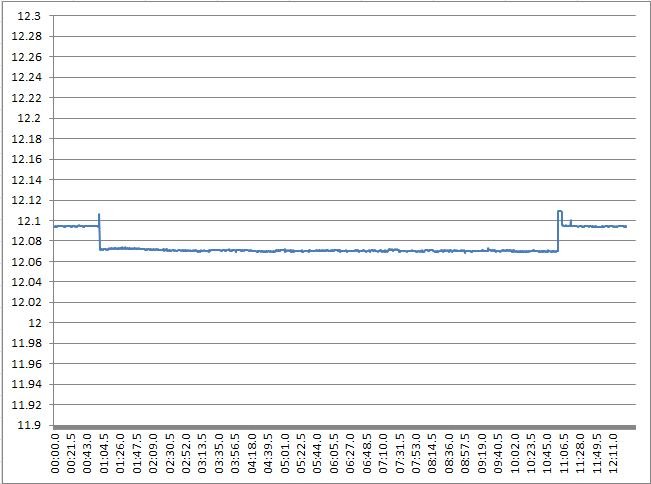

PCI-E接頭12V電壓：每格電壓0.02V
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/pci-e%2012v.JPG

3.3V輸出電壓：每格電壓0.02V
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/3v3.JPG

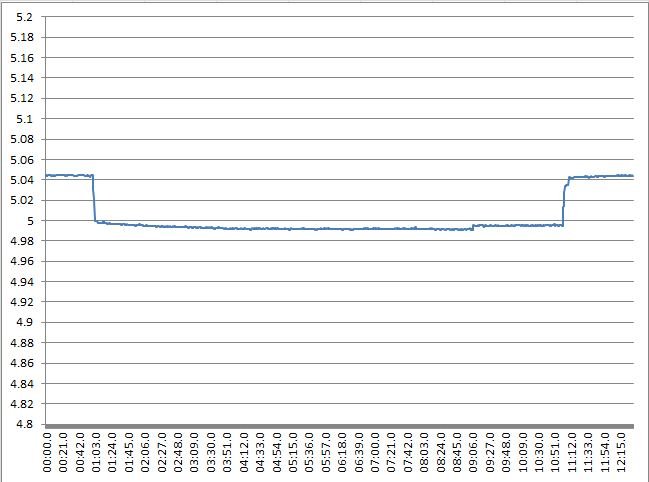

5V輸出電壓：每隔電壓0.02V
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/5v.JPG


另外大略示範一下iPower METER：基本上運作及顯示便如同下面操作所示。

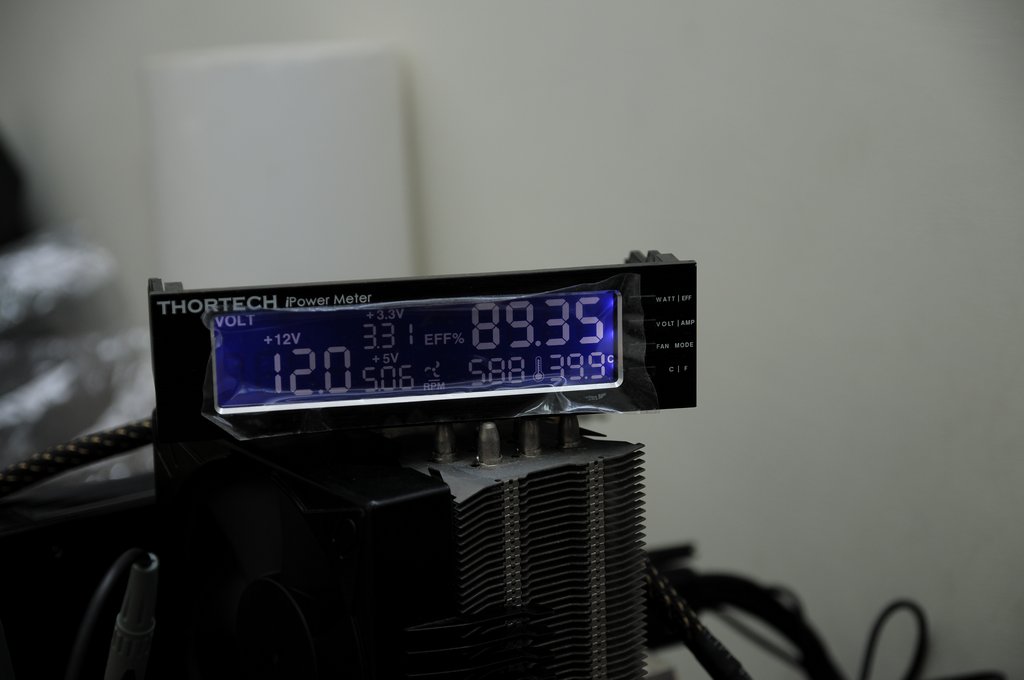

待機狀態：顯示直流耗電144W、可切換至效率，顯示轉換率為89.35%，此時市電輸入為
156.31W。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/28.JPG
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/29.JPG
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/30.JPG

單CPU燒機狀態：顯示直流耗電360W、可切換至效率，顯示轉換率為90.80%，此時市電輸
入為406.49W。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/31.JPG
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/32.JPG
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/33.JPG

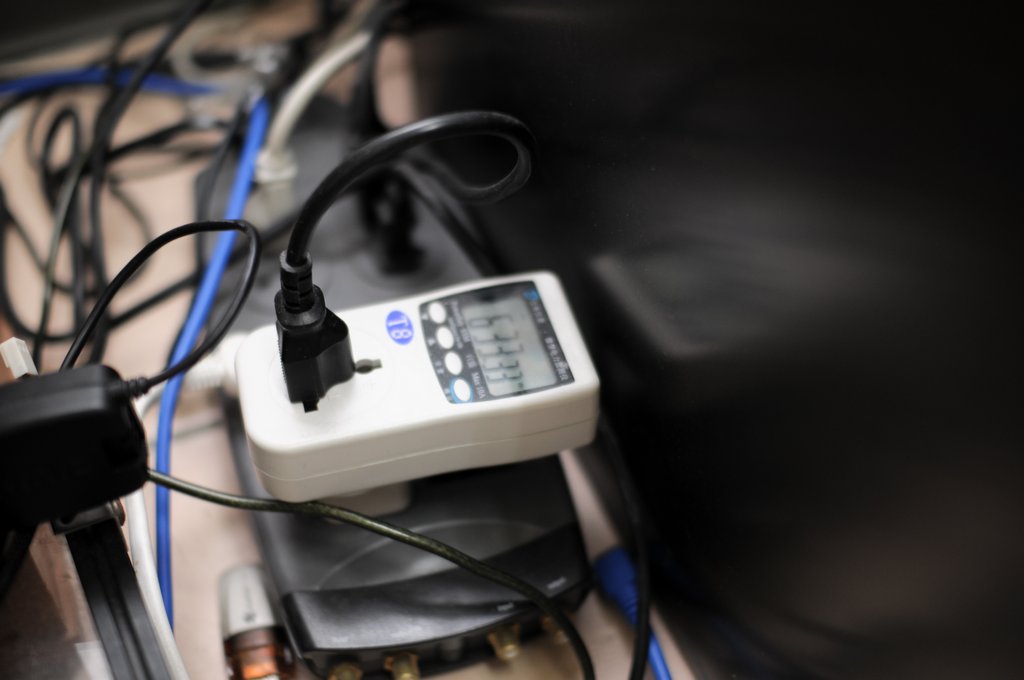

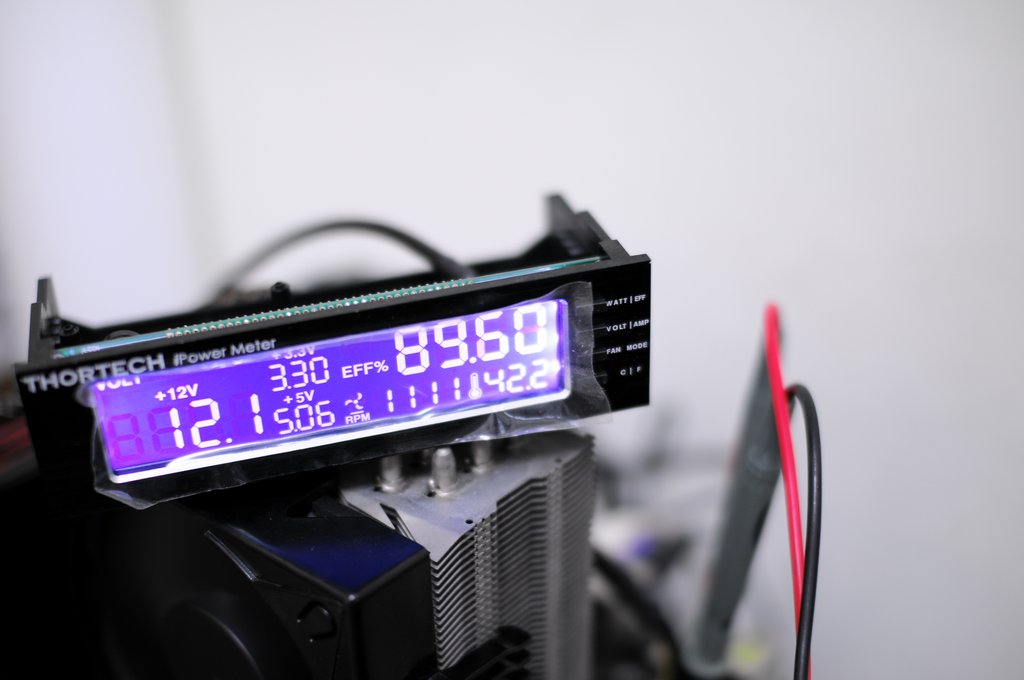

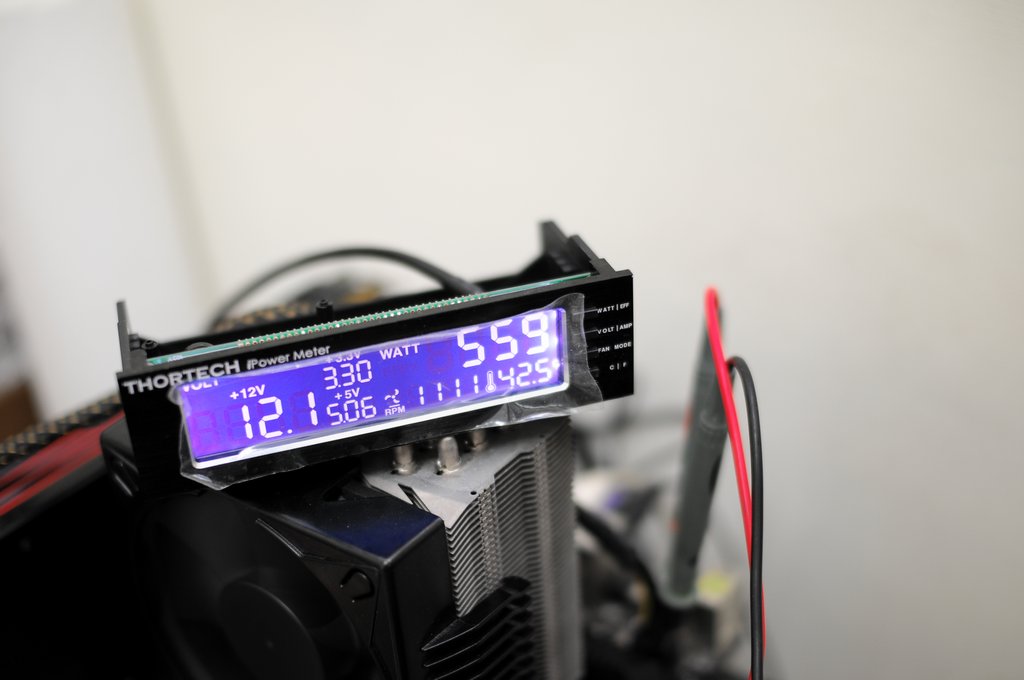

全體(CPU+VGA+HDD)燒機狀態：顯示直流耗電559W、可切換至效率，顯示轉換率為89.60%
，此時市電輸入為633.33W。
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/34.JPG
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/35.JPG
http://picx.xfastest.com/shadowsfalltw/thorboltp800w/36.JPG



--
基本上就是優等生啦..... 不過問題就是保固還未知..XD

囧尼的測試，不喜歡看我寫的可以看他的XD
http://www.jonnyguru.com/modules.php?name=NDReviews&op=Story&reid=205

--
