[箱線] DIY 小音箱改機 (附IC test demo)

[CGMS (~海~)]

之前徵不到Vox Pathfinder 15，只好找找電路圖，沒想到居然有...

http://www.vintagedesign.halmstad.net/schematics/Pathfinder15.pdf

家裡剛好有不用的小音箱...就直接全換掉了..哈哈...

不過我只要clean和破音就好了，所以簡化成以下這樣

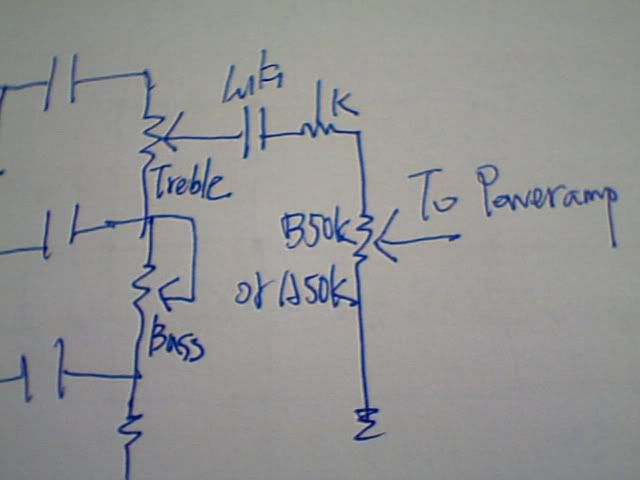

http://i950.photobucket.com/albums/ad347/glassbuoy/1515.jpg

前級輸出接個1uF、1K、B50K(or A50K)，我是用A50K
還有boost開關改成小搖頭開關取代電晶體開關，二極體用2v黃光，
IC用AD712，跟4558比較過，效果器似乎差別不大，
但是在這個前級線路中，
4558比較糊，還有點刺耳的感覺，
AD712很有管味，聲音溫潤但不糊，清亮而不刺耳，讚！
後級就是pathfinder的那個TDA2030完全沒改。

馬上來聽聽...彈的不好請多多包函...
http://www.youtube.com/watch?v=PinLPVP-E-M

配上這個6吋小單體有這樣的表現，真的蠻不錯的，
也許有興趣的同好可以把它做成地板前級，接大瓦數的後級跟12吋單體，
應該會蠻讚的....

小弟就目前手邊有的ic做測試，感覺是考聽力的時候了...XD

http://www.wretch.cc/album/show.php?i=fgab23&b=21&f=1975708924&p=1

以下是各段開始時間

CLEAN

AD712     00:00
AD827     00:50
JRC4558D  01:40
NE5532    02:28
LF353     03:17
TL072     04:06
TL082     04:54

DRIVE

AD712     05:44
AD827     06:23
JRC4558D  07:00
NE5532    07:40
LF353     08:18
TL072     08:57
TL082     09:40



--
※ 發信站: 批踢踢實業坊(ptt.cc)
◆ From: 220.142.177.73
※ 編輯: CGMS            來自: 220.142.177.73       (11/02 22:12)
※ 編輯: CGMS            來自: 220.142.177.73       (11/02 22:21)
※ 編輯: CGMS            來自: 220.142.177.73       (11/02 22:24)
推 wahabe      :好聽!可以請問這樣做起來大概多少錢嗎? 好奇。
推 arklin      :Good job!!
→ arklin      :BTW,錄音檔有個頻段很大聲. 有點不舒服
→ CGMS        :請問是哪一段呢.我這邊聽還好啊.是treble開大那邊嗎?
→ CGMS        :wahabe...不用AD712可能500~700吧...@@
推 rockrock1127:4558  10塊錢，我作效果器都用他
→ arklin      :混音的問題罷了,背景的低頻太轟.
推 machi742    :我很喜歡影片一開始的節奏  好聽^^
推 rockrock1127:請問一下 BOOST開關在電路的哪邊呢?  我找不到
→ CGMS        :在4558 IC1B的下面有顆K30是電子開關.那個就是BOOST
→ searoar     :我的frontman怎麼改都差不多qq
推 beavis5566  :錄音品質很不錯呢 可以透露一下怎麼錄的嗎？
※ 編輯: CGMS            來自: 220.142.176.189      (11/03 22:34)
※ 編輯: CGMS            來自: 220.142.176.189      (11/03 22:34)
→ CGMS        :附上IC test demo...
→ CGMS        :回beavis5566.麥克風+diy麥克風前級+DI+line in電腦
推 rockrock1127:不好意思，可以問你搖頭開關腳位是接哪邊嗎?
→ CGMS        :很難講耶...你先試試看...很容易的...
