AMD將於今(2011)年Computex發表990FX晶片組，隨著AMD新一代主機板晶片發布，華碩當
然也會將各系列產品線就緒搶市，像是之前高階的SABERTOOTH主機板，例如P55、X58及
P67的SABERTOOTH均以Intel CPU及晶片組為主要推出的平台，此次推出搭載990FX晶片的
SABERTOOTH 990FX主機板，可見得ASUS是越來越看重AMD主機板這塊市場，提供AMD及
Nvidia顯示卡多卡顯示卡(SLI及CrossFireX)運算模式，讓使用者可以在同一主機板上安
裝Nvidia系列的顯示卡組成SLI。 SLI技術不只可增強多卡繪圖處理工作，使得遊戲效能
可以得到將近線性的提升，更可大幅增加AMD CPU平台升級顯示卡時的選擇彈性，這是針
對AMD 990FX晶片組所全新打造遊戲用主機板，提供使用者AMD及Nvidia顯示卡多卡繪圖平
台的選擇。
ASUS最新推出採用990FX晶片組的SABERTOOTH 990FX主機板，將是搭載推土機CPU平台ASUS
在990FX晶片組產品規格列為首波發表高階的產品之一，擁有包括SABERTOOTH的用料設計
及原本Core Unlocker、Mem Ok!(GO Button)等功能配置，在用料也是全板固態電容，CPU
供電部份採用DiGi+數位供電8+2相配置，另外也加入了最夯的USB 3.0支援，使用者馬上
就享用USB 3.0帶來的10倍於USB2.0高速傳輸速度。另外主機板所搭配的SB950南橋晶片提
供了原生的SATA 6Gbps連接埠，提供較佳的傳輸性能，加上目前採用SATA 6Gbps介面的硬
碟及SSD也越來越多，但對於未來的產品相容性確是增加不少。這片主機板屬於ATX規格，
一般人喜歡用來裝機的選擇，也提供新一代的圖形化UEFI BIOS，BIOS的設定也相當完整
。以下將帶領各位了解ASUS新款SABERTOOTH主機板在990FX晶片組的高階產品SABERTOOTH
990FX的面貌及效能。
主機板包裝及配件
SABERTOOTH 990FX外盒正面
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8518.jpg
產品的設計外包裝，兼具耐用質感及相當平實科技感，呼應TUF系列的訴求。

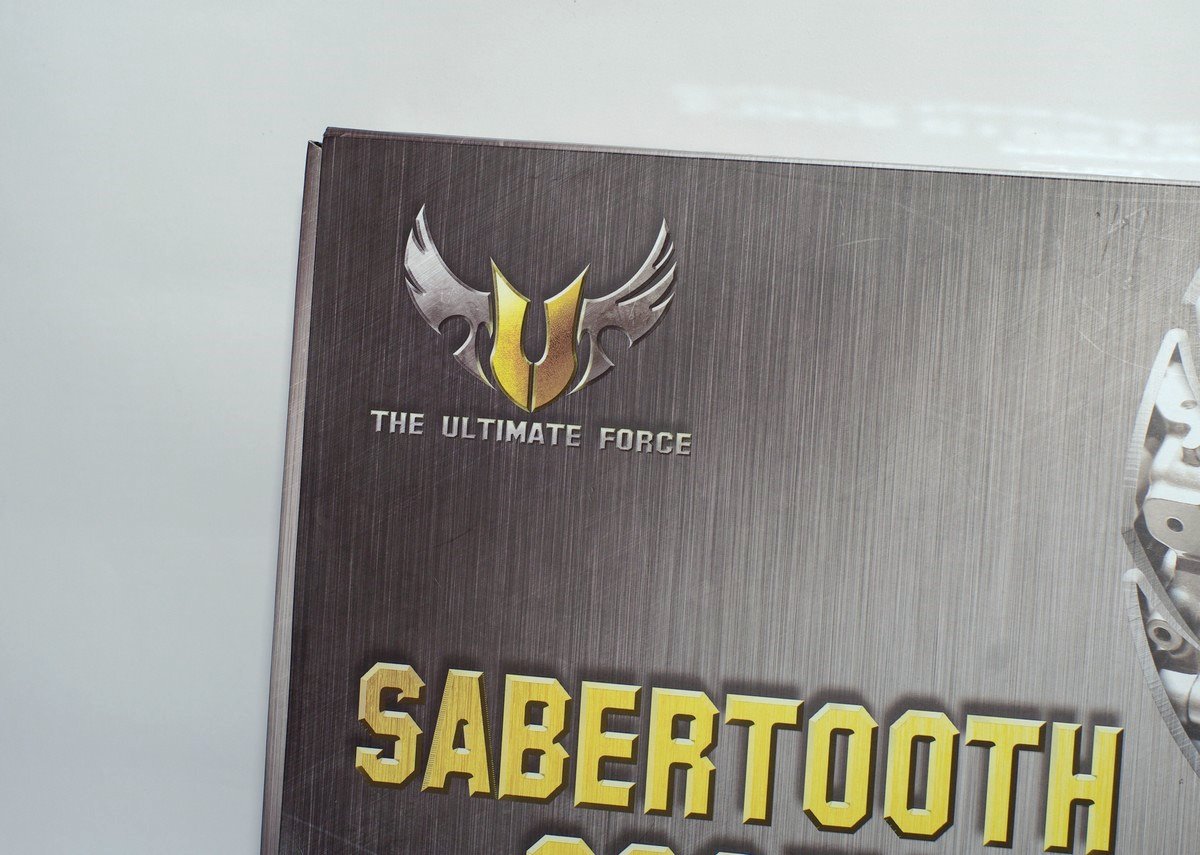

SABERTOOTH 990FX外盒
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8519.jpg
具有5年保固的TUF系列
SABERTOOTH 990FX支援的技術

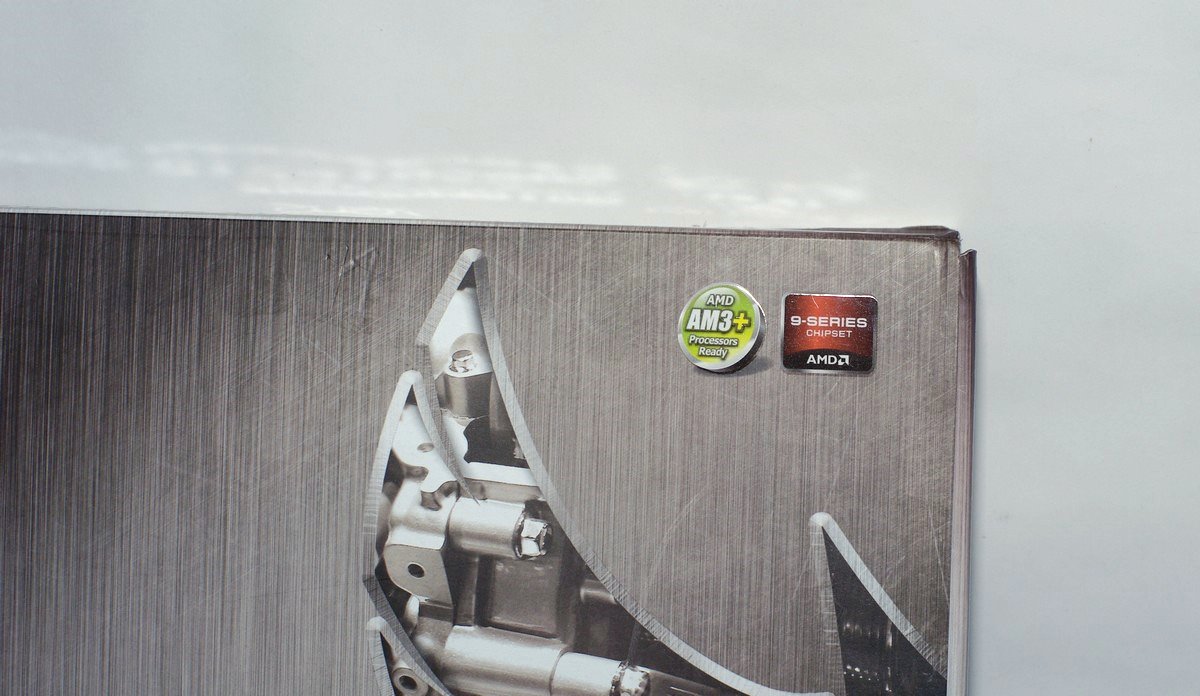

http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8520.jpg
採用AMD 990FX晶片組，屬於AM3+腳位，記憶體使用DDR3，除支援最新的8核推土機外，也
可支援上一代AM3腳位 45nm的CPU產品，
如Phenom II X3、Phenom II X4及Phenom II X6等，CrossfireX支援16X+16X等。
(另外也支援開核技術。)

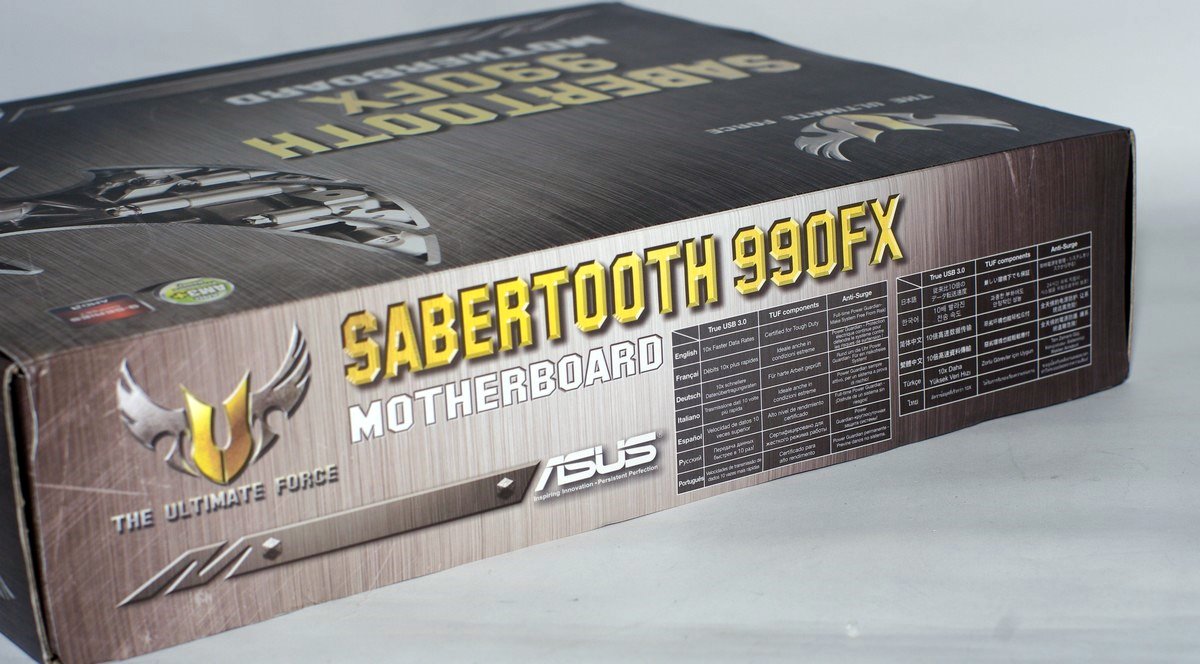

盒裝出貨版
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8521.jpg
TUF特色介紹

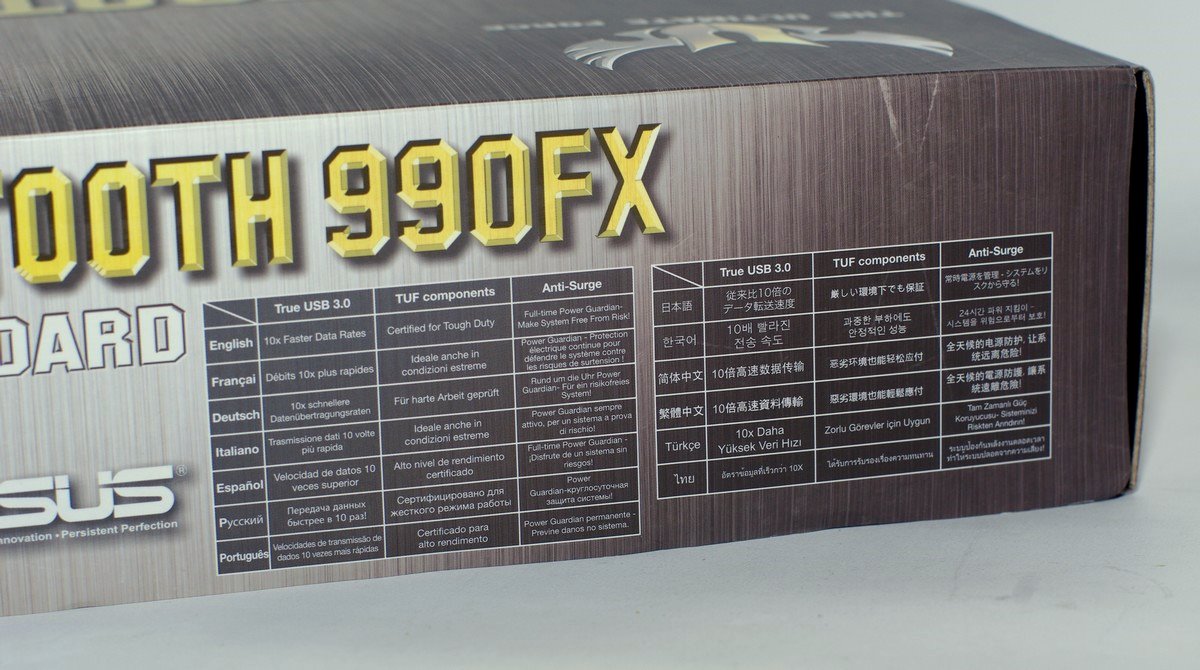

http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8524.jpg
多國語言介紹
高階主機板常見的掀頁式包裝
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8534.jpg

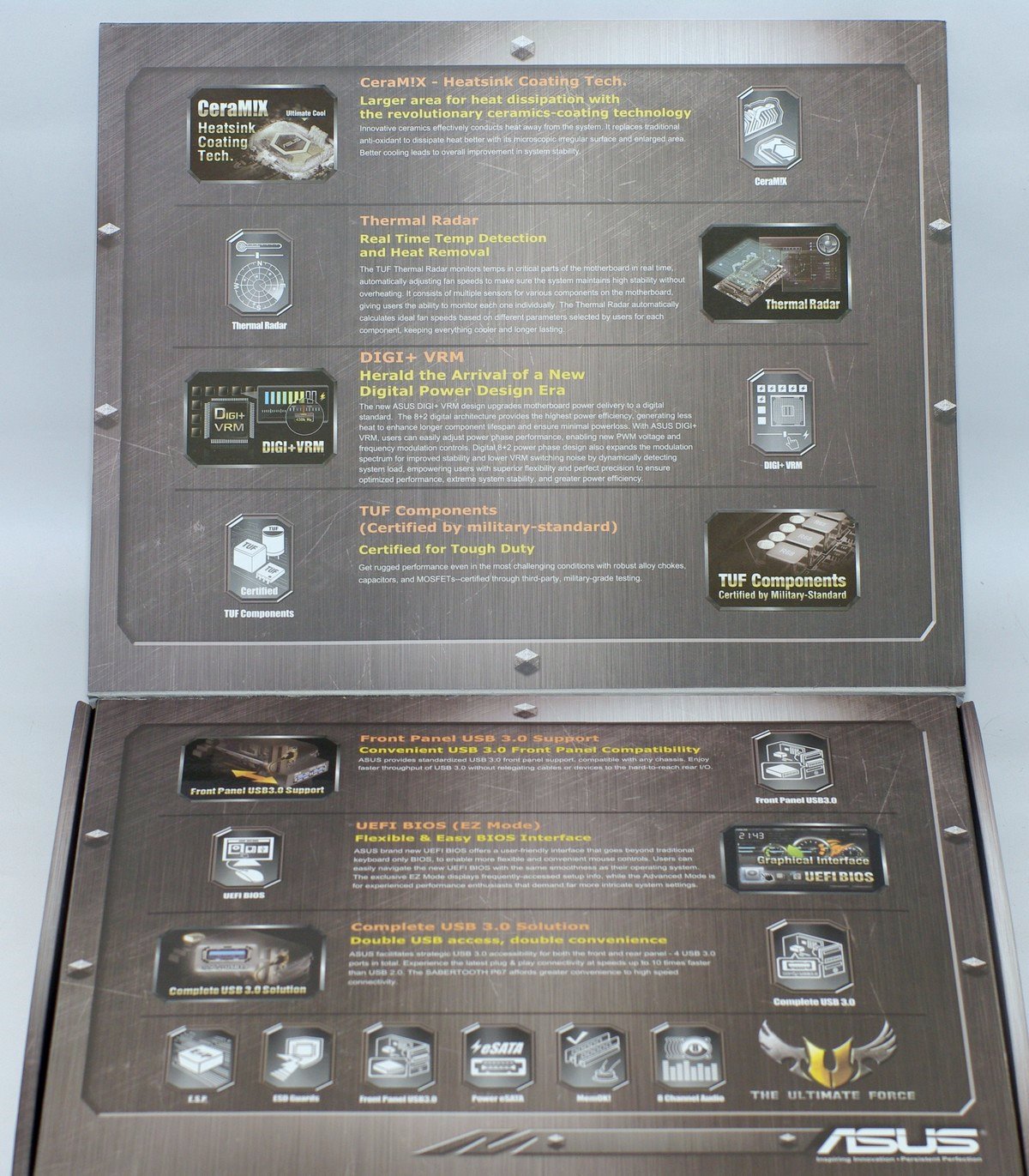

內頁主機板功能及特色介紹
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8536.jpg
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8538.jpg

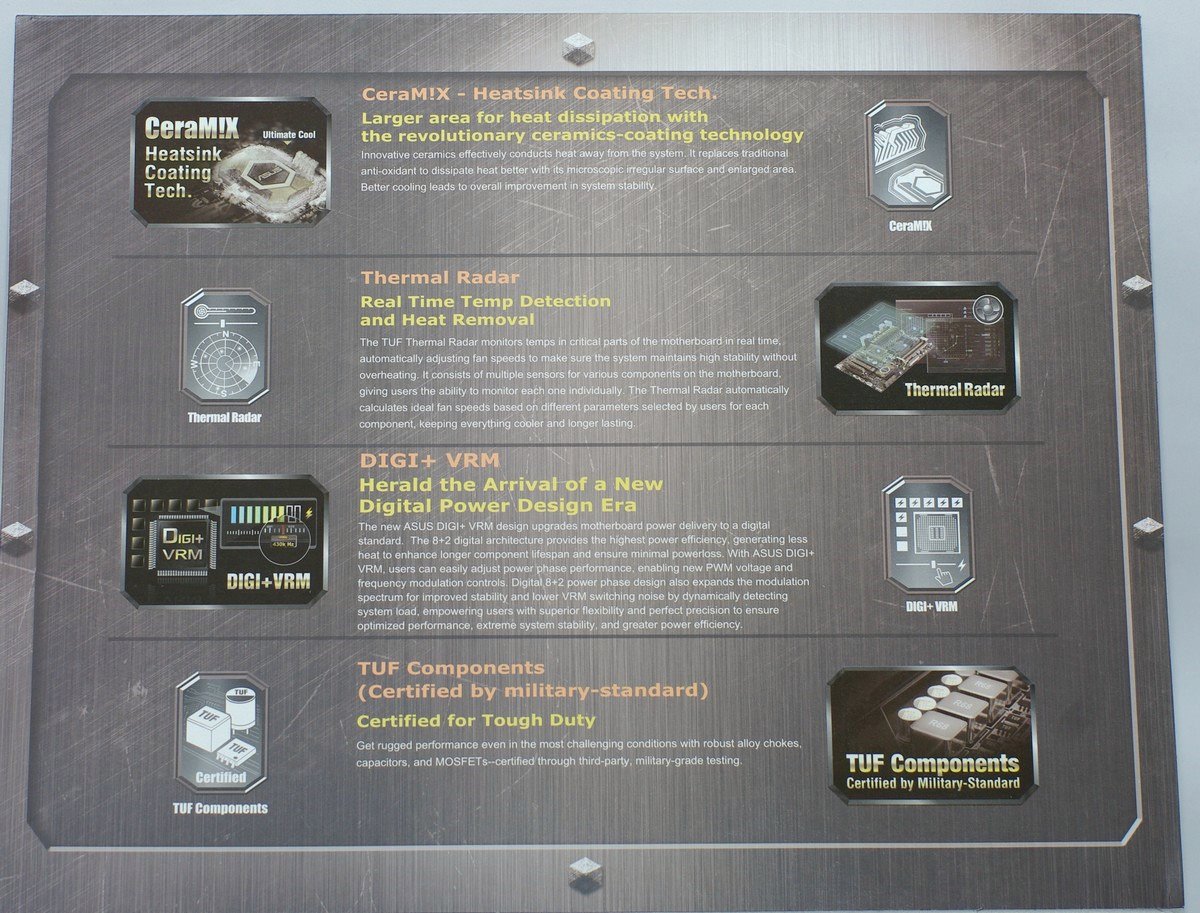

包括DiGi+數位供電、散熱設計、軍規用料、陶瓷散熱技術、Thermal Radar、USB3.0、
UEFI BIOS、前置USB3.0、Q-DESIGN、MEM OK等設計。

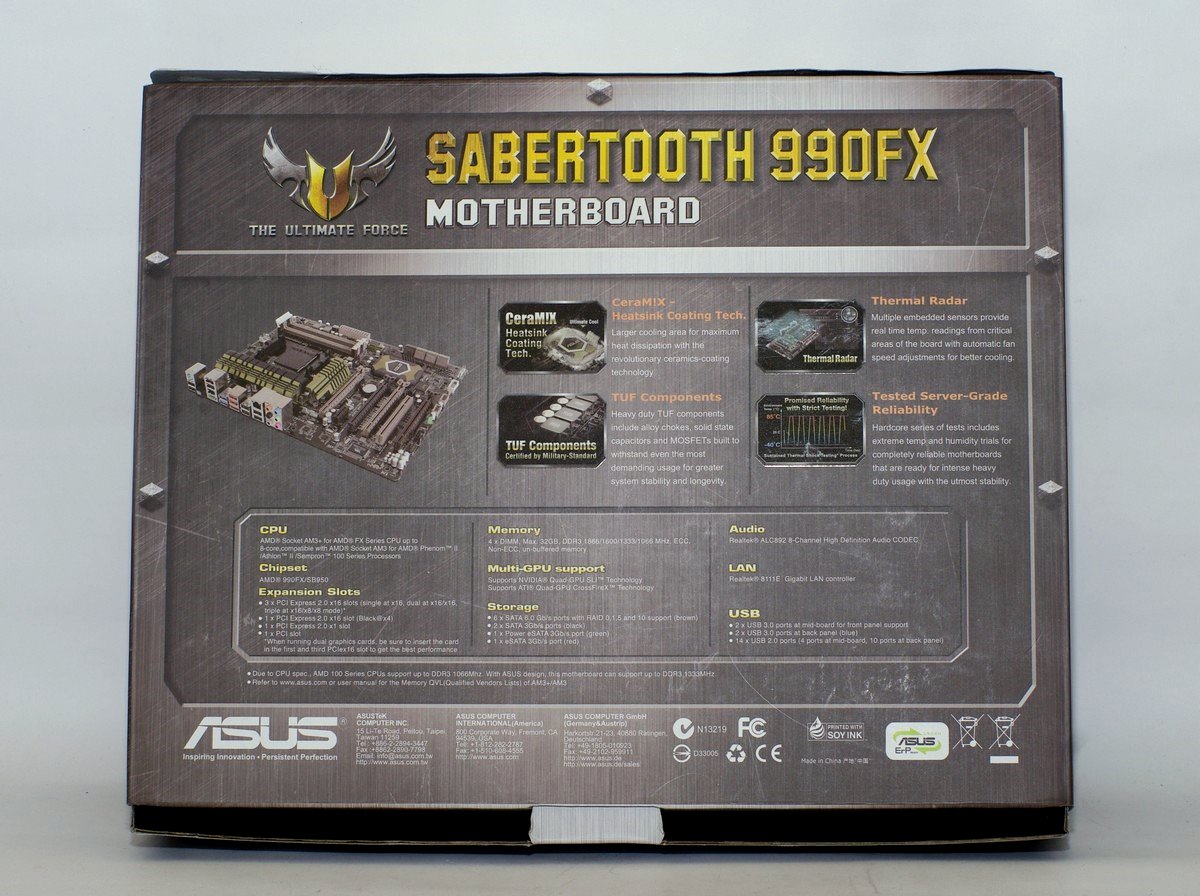

外盒背面圖示產品支援相關技術
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8526.jpg
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8532.jpg
包括支援AM3+腳位CPU、990FX晶片組主機板、技術、規格，並以簡單圖示簡介主機板支援
的功能跟特色，如DiGi+數位供電、散熱設計、軍規用料、
陶瓷散熱技術、Thermal Radar、USB3.0、UEFI BIOS、前置USB3.0、Q-DESIGN、MEM OK等
設計。
讓使用者快速透過簡圖了解主機板的特色。另外就是還是MIC(世界工廠產品)。
內盒包裝方式

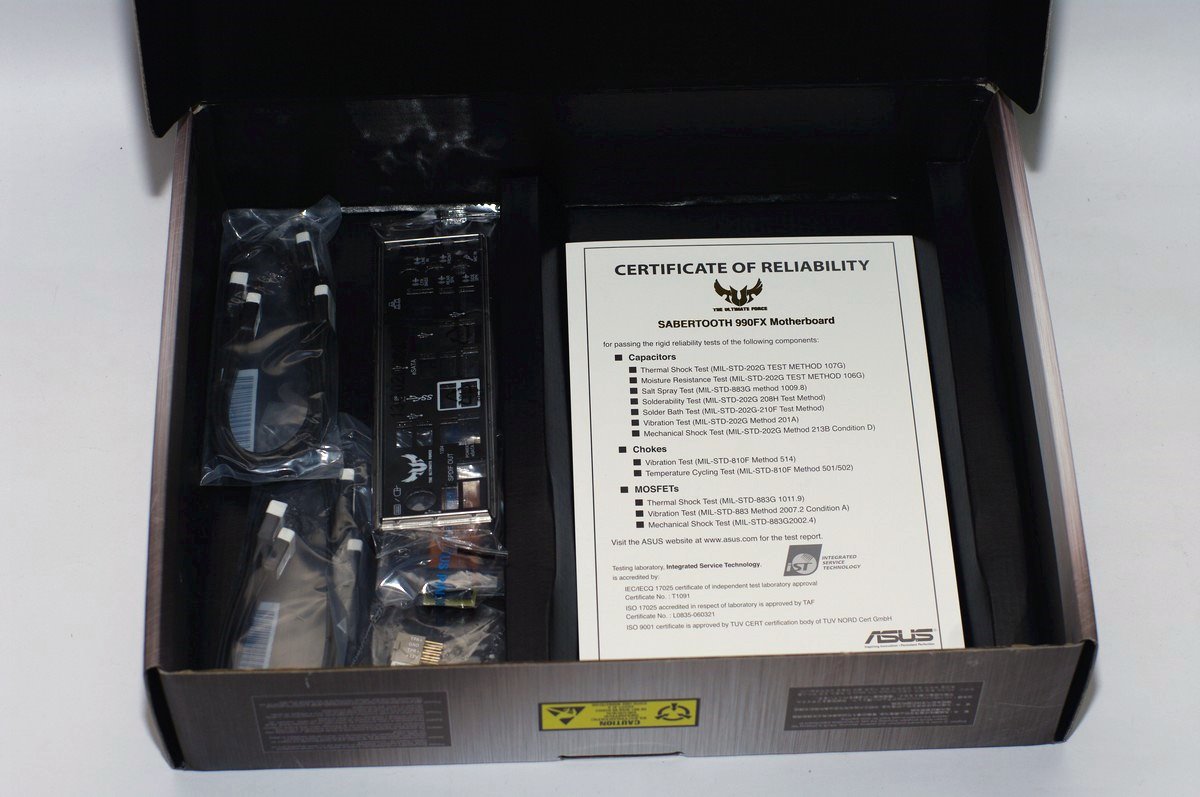

http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8539.jpg
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8540.jpg
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8542.jpg
主機板、配件採用分層包裝。

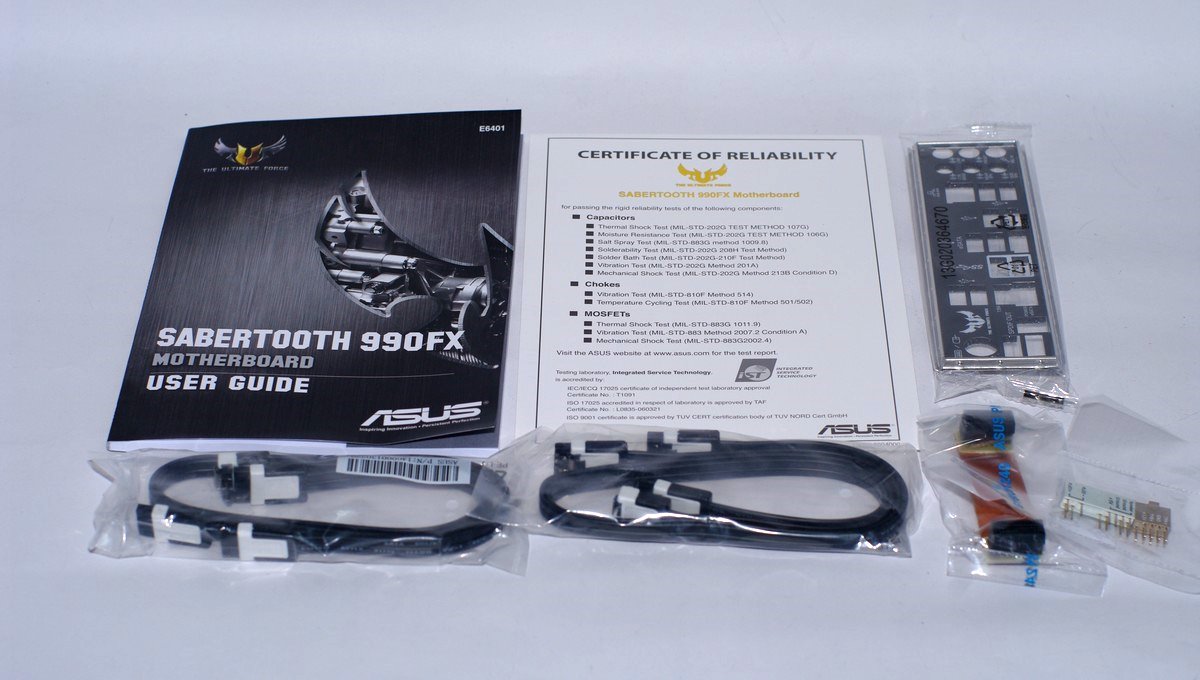

主機板配件
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8544.jpg
主機板、配件有驅動光碟、SATA排線4組、IO檔板、EZCONNECT、SLI橋接線及說明書等。

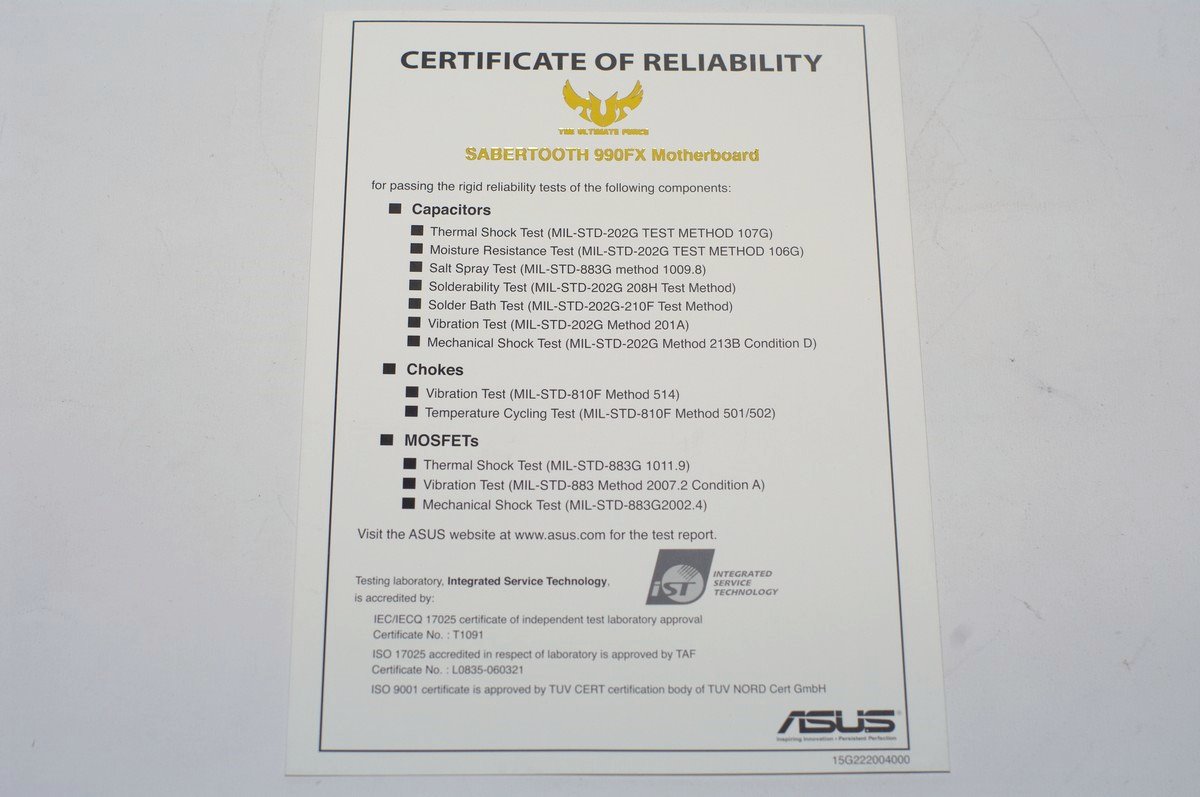

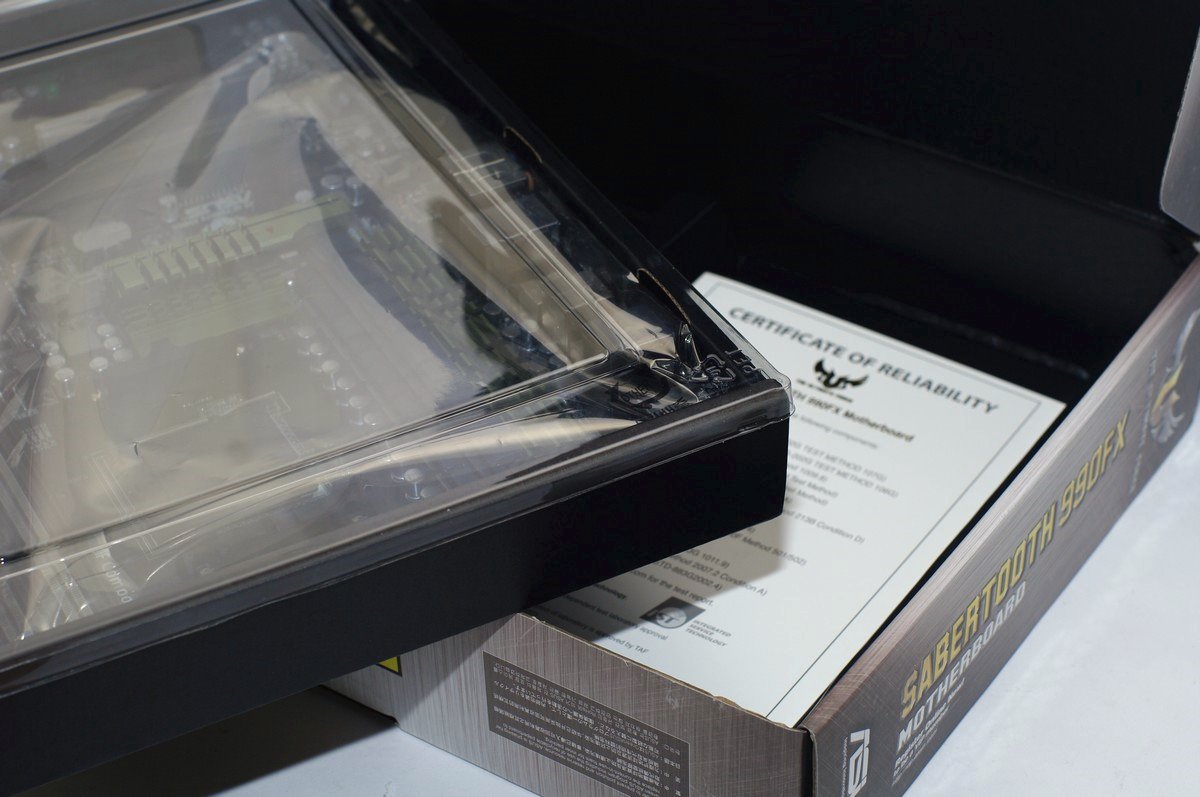

軍規認證書
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8546.jpg

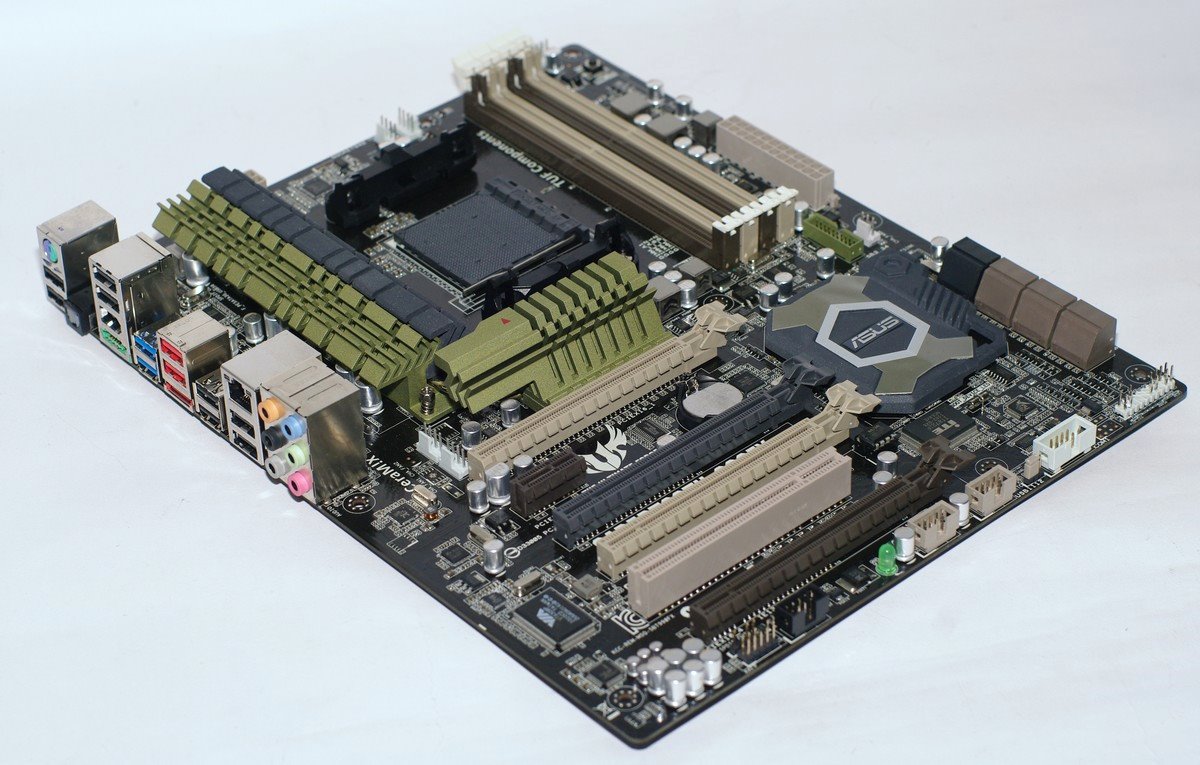

主機板正面

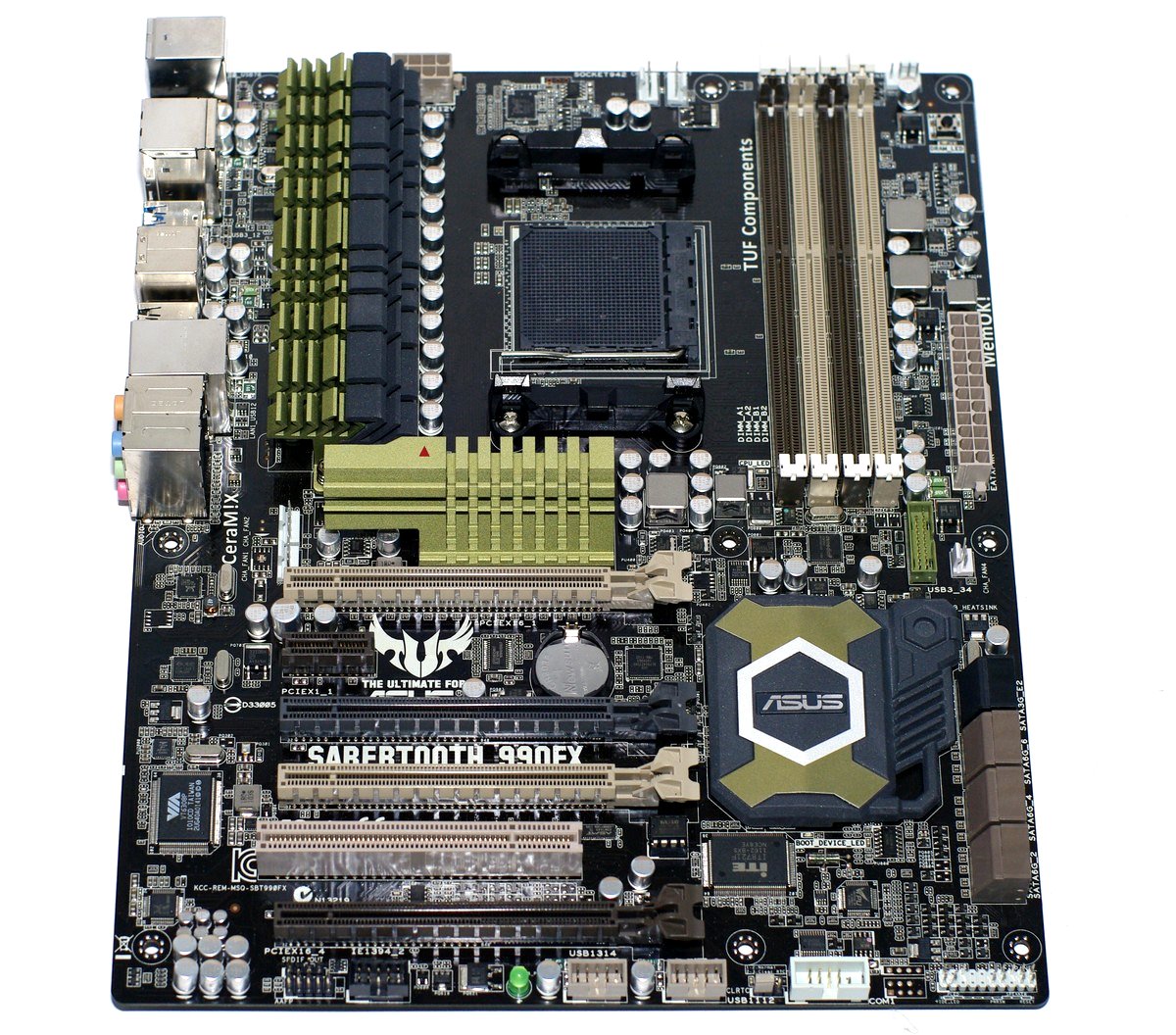

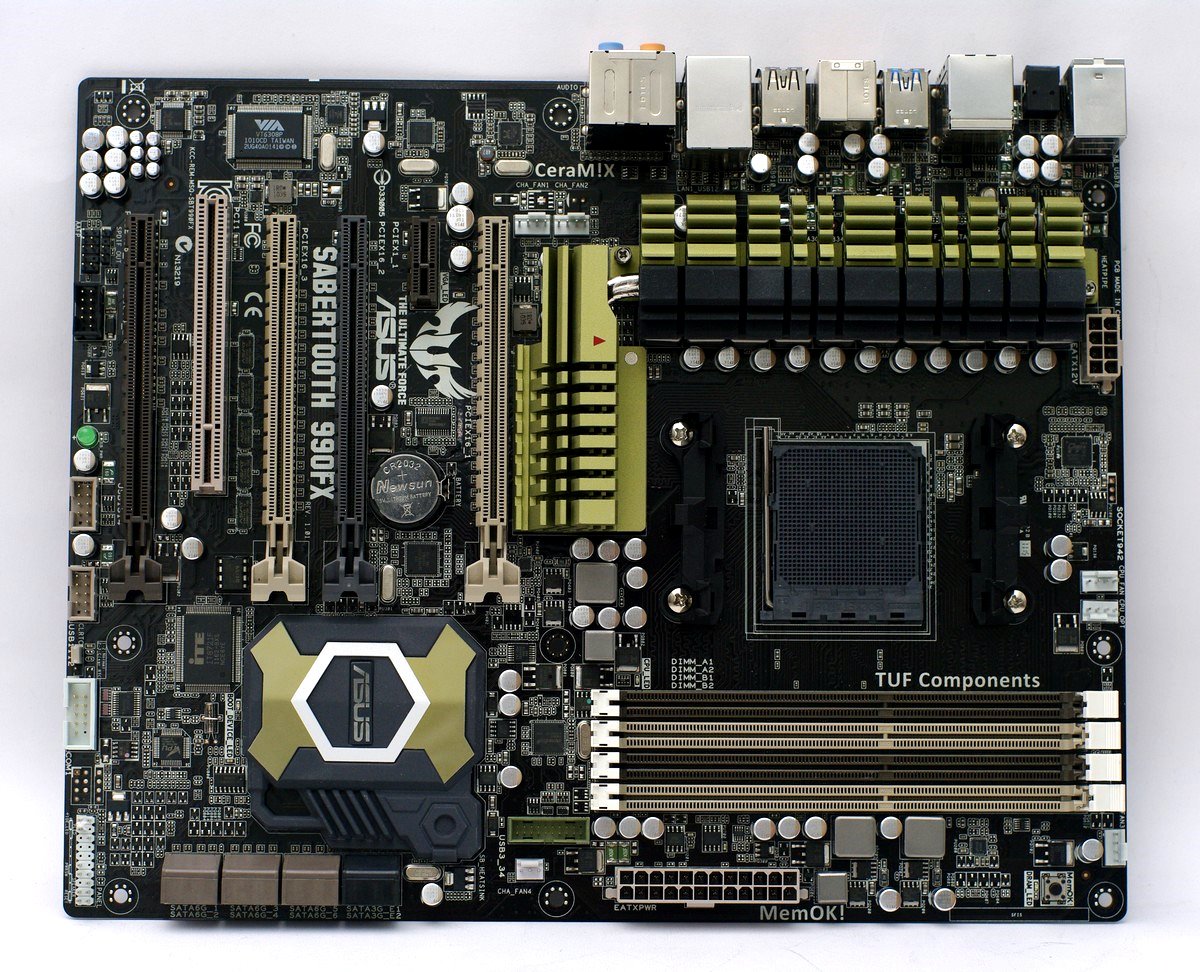

http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8548.jpg
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8549.jpg
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8550.jpg
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8551.jpg
這張定位在中高階軍規程度耐用系列的990FX主機板，主機板電容採用全固態電容，主機
板設計以提供更佳的用料給予使用者，
供電設計採用DiGi+數位供電8+2相，MOS區以面積加大的水晶元素設計熱導管散熱片使MOS
負載時溫度降低，可有效控制熱量，
CPU端使用8PIN輸入，並提供6組風扇電源端子(5組為PWM+1組小3PIN)主機板上提供6組
SATA3(原生)+2組SATA2(一樣無IDE)，
此外整體配色採綠黑雙色為主，也保有ASUS一貫SABERTOOTH產品質感。
主機板背面
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8552.jpg
主機板CPU底板使用金屬製防彎背板，南北橋晶片組及MOS散熱片使用螺絲固定扣具，MOS
區也使用金屬背板強化並導熱。

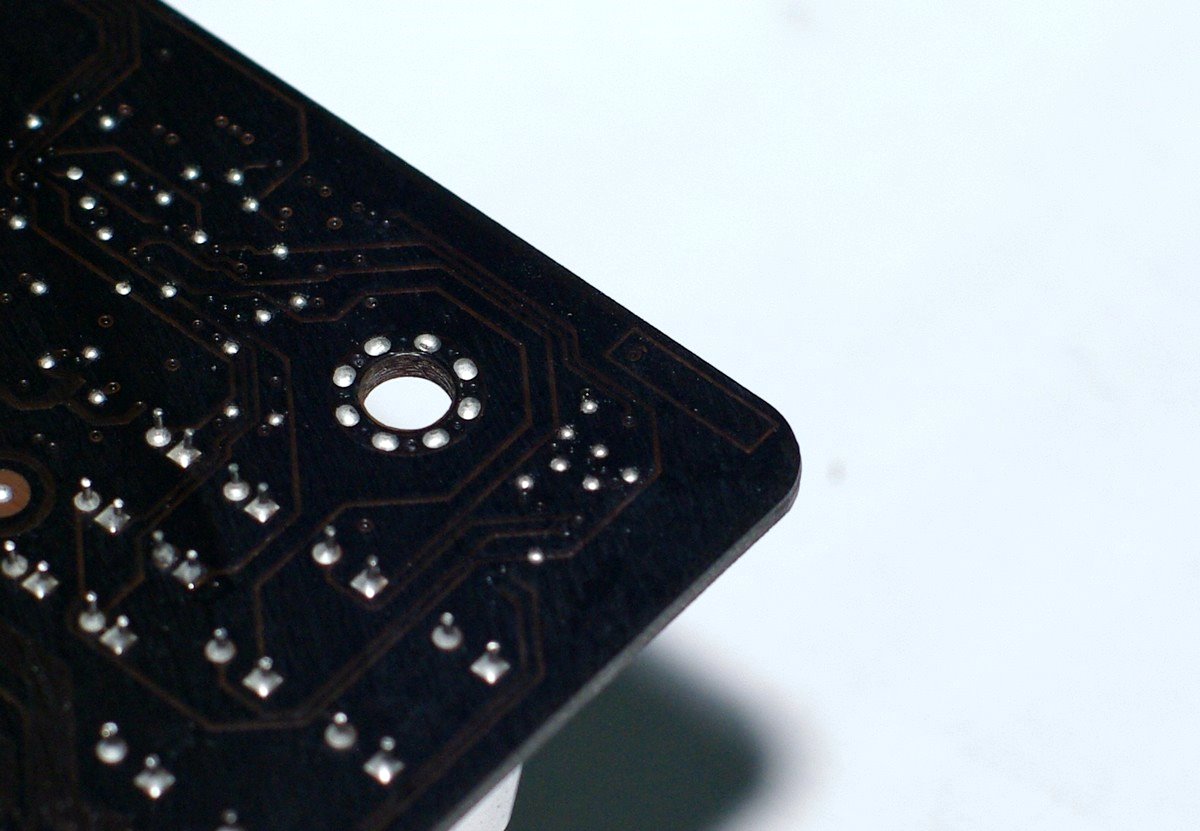

主機板用料
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8554.jpg
多達6層板的高階主機板用料。
主機板IO區

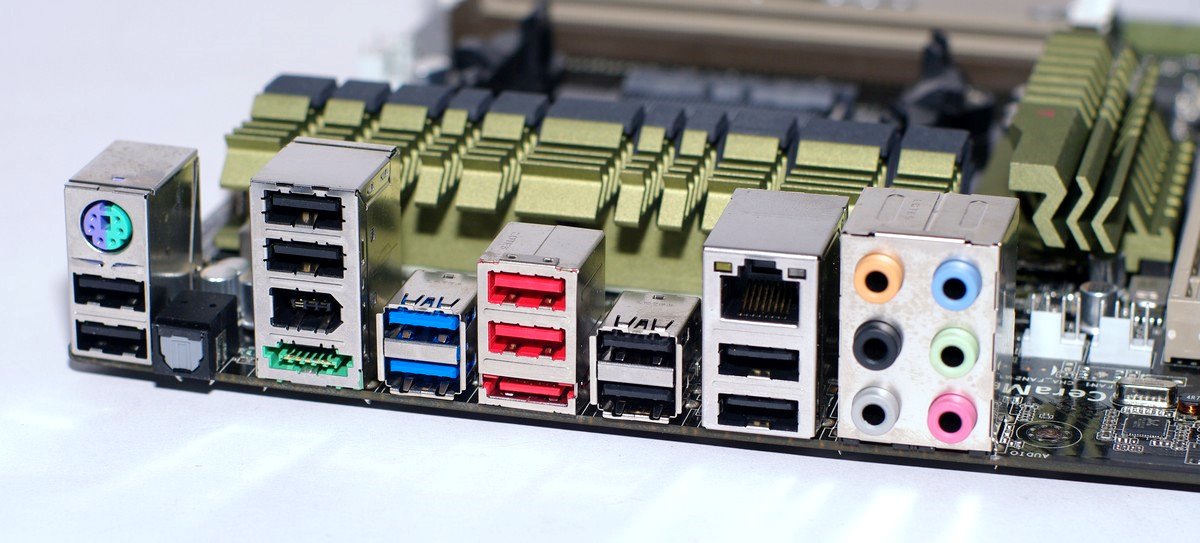

http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8555.jpg
如圖，有1組PS2鍵盤滑鼠共用接頭、1組Gb級網路、1組1394a、1組POWER ESATA、1組
ESATA、2組USB3.0、10組USB2.0、1組光纖輸出及音效輸出端子。

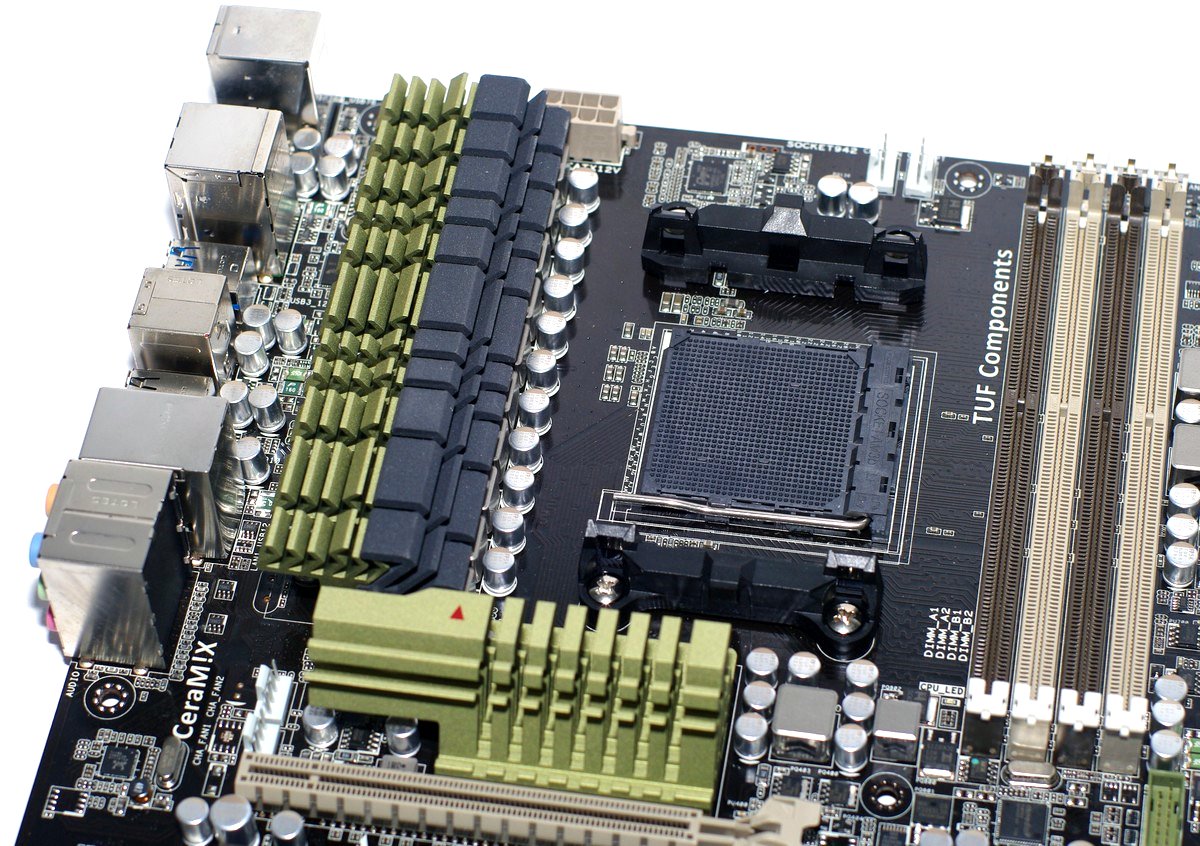

CPU附近用料
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8556.jpg
屬於DiGi+數位供電8+2相供電設計的電源供應配置，全版採用固態電容，MOS區也都加上
散熱片加強散熱，
CPU側 12V採用8PIN輸入及1組CPU及1組輔助CPU PWM風扇端子。

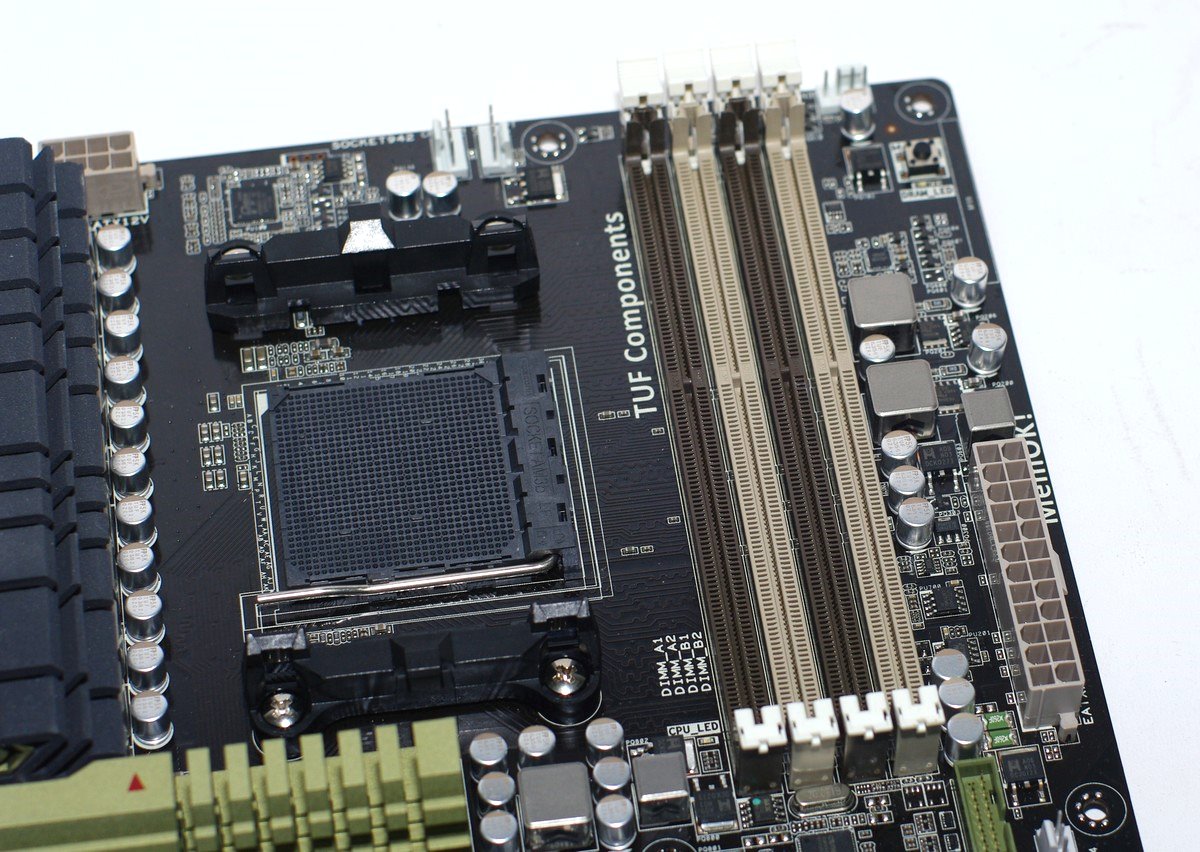

主機板記憶體及電源輸入區
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8557.jpg
支援4DIMM的DDR3模組，電源採24PIN輸入，POWER風扇4PIN PWM端子亦放置於本區。
主機板介面卡區及內接裝置區

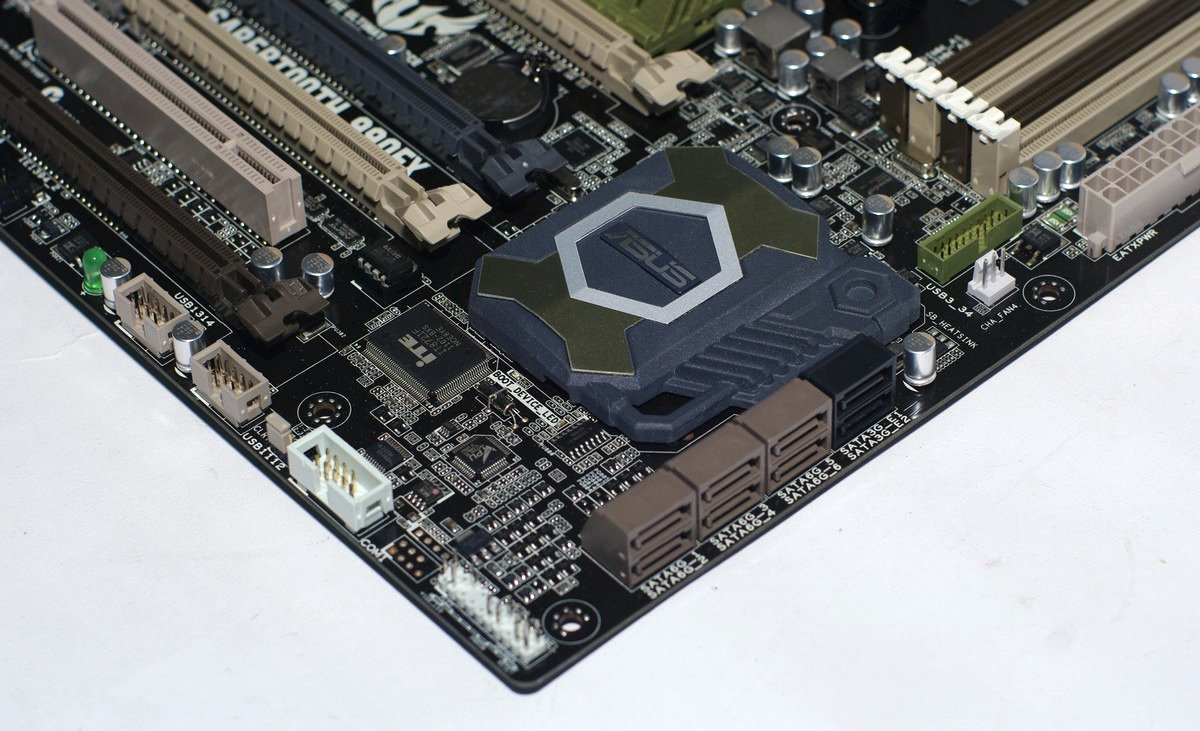

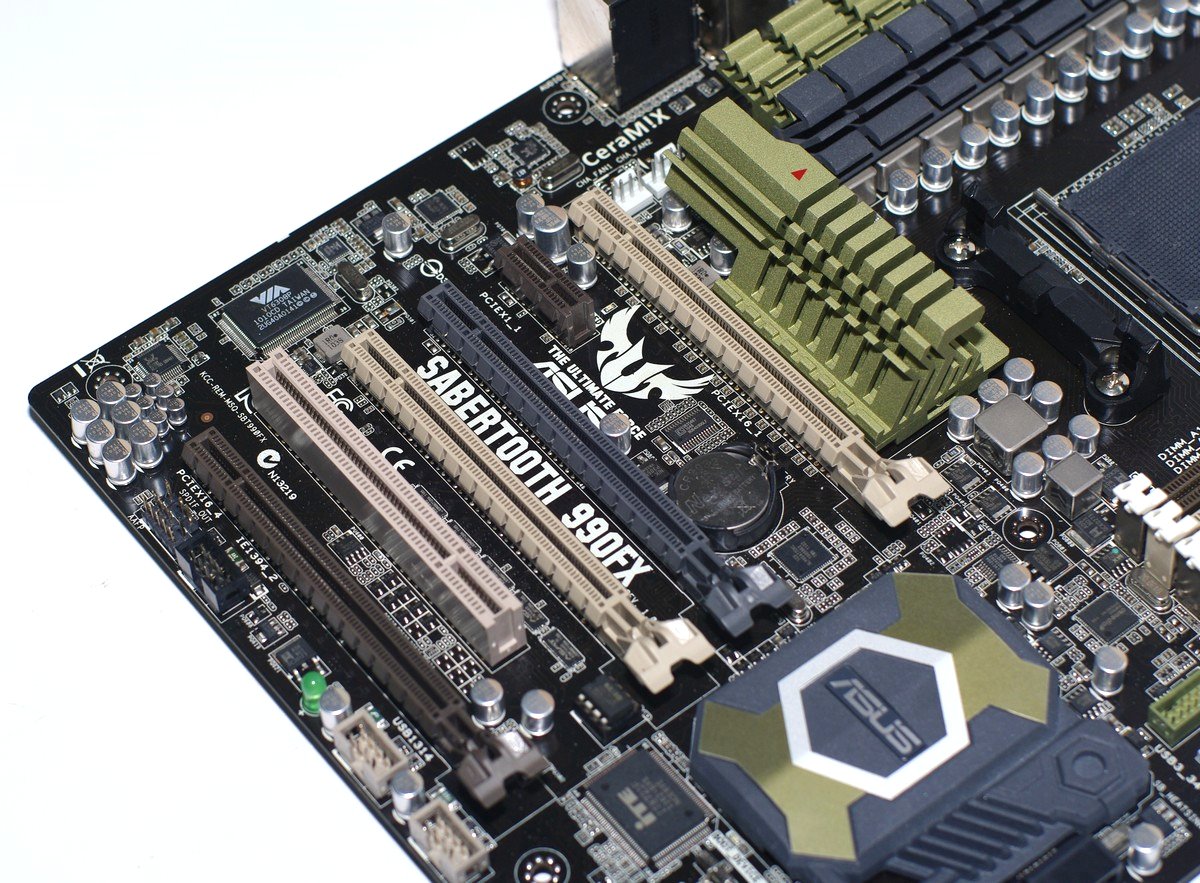

http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8558.jpg
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8559.jpg
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8596.jpg
提供4組PCI-E 16X(組成SLI或CrossFireX平台為16X+16X，或是8X+8X+8X+8X)、1組PCI-E
及1組PCI，
這樣配置對使用者來說對PCI-E介面卡越來越多的情形下，可說是因應市場需求。
PCI-E x16插槽採用海豚尾結構的卡榫，安裝及移除顯示卡時簡便性相當不錯，也蠻穩固
的。
提供6組SATA3、2組SATA 3G控制晶片為Jmicron的JM362所提供、USB2.0可擴充至14組。
主機板上控制晶片
移除散熱片主機板全貌
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8568.jpg
可明顯看見CPU側用料。

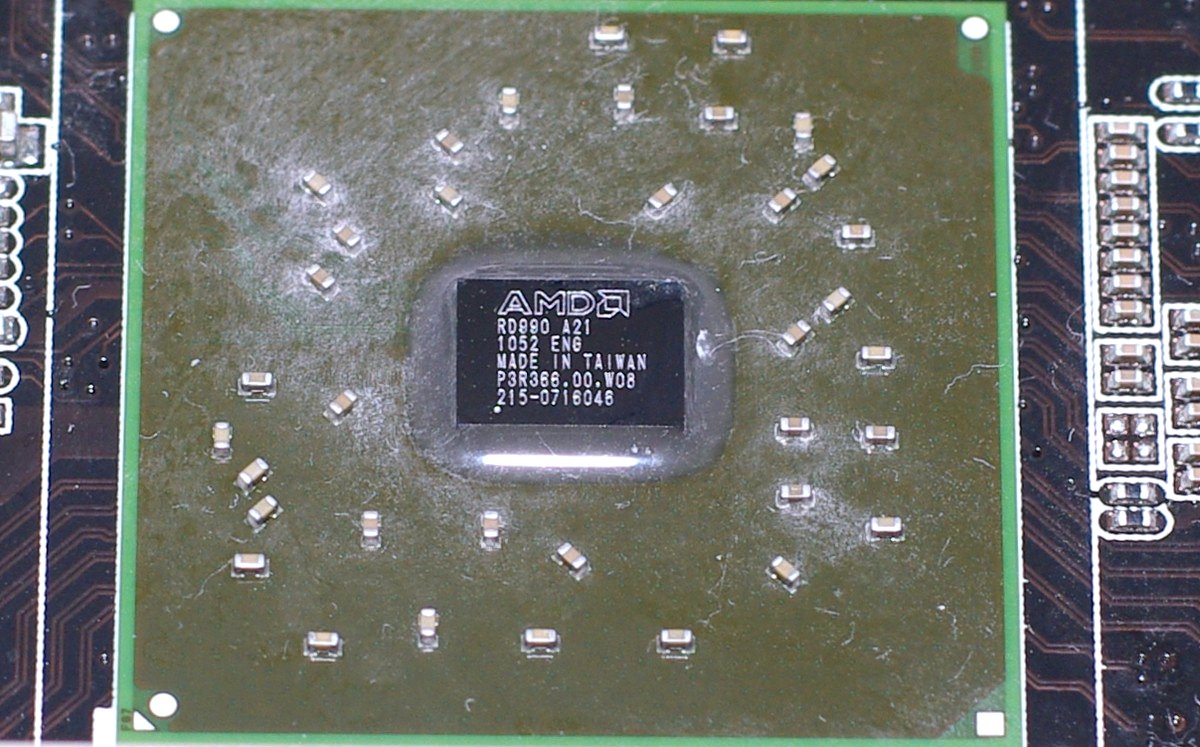

北橋晶片
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8573.jpg
移除散熱片，北橋晶片較為靠近後方。
南橋晶片

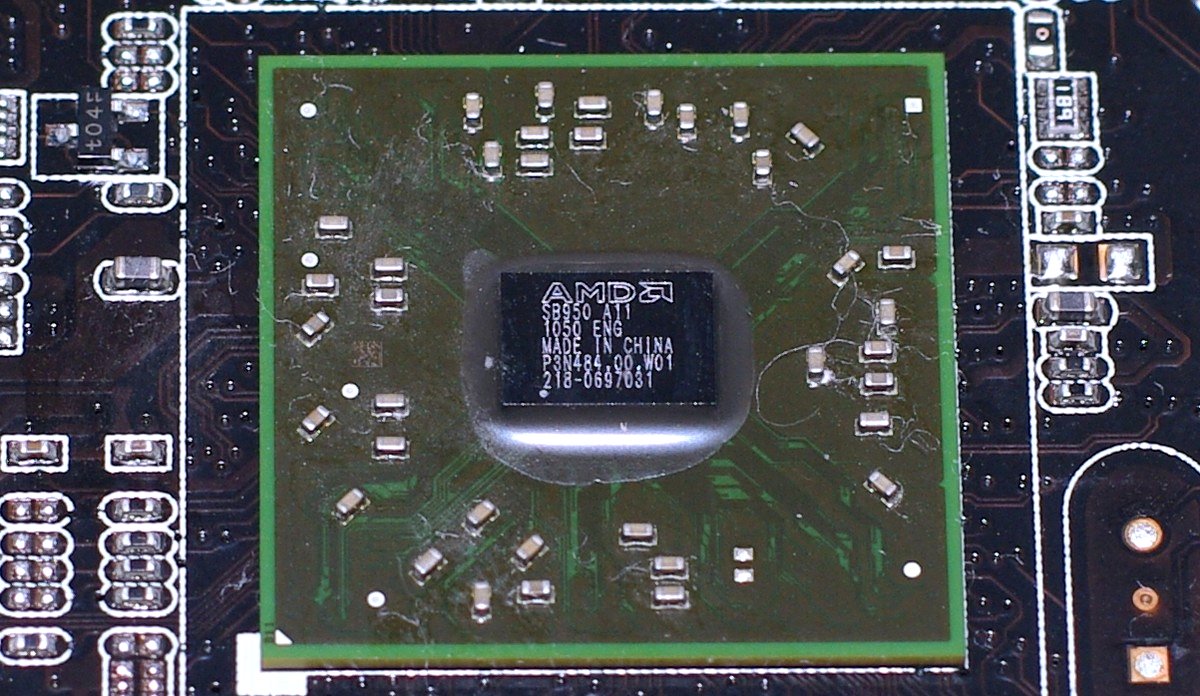

http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8575.jpg
USB3.0晶片

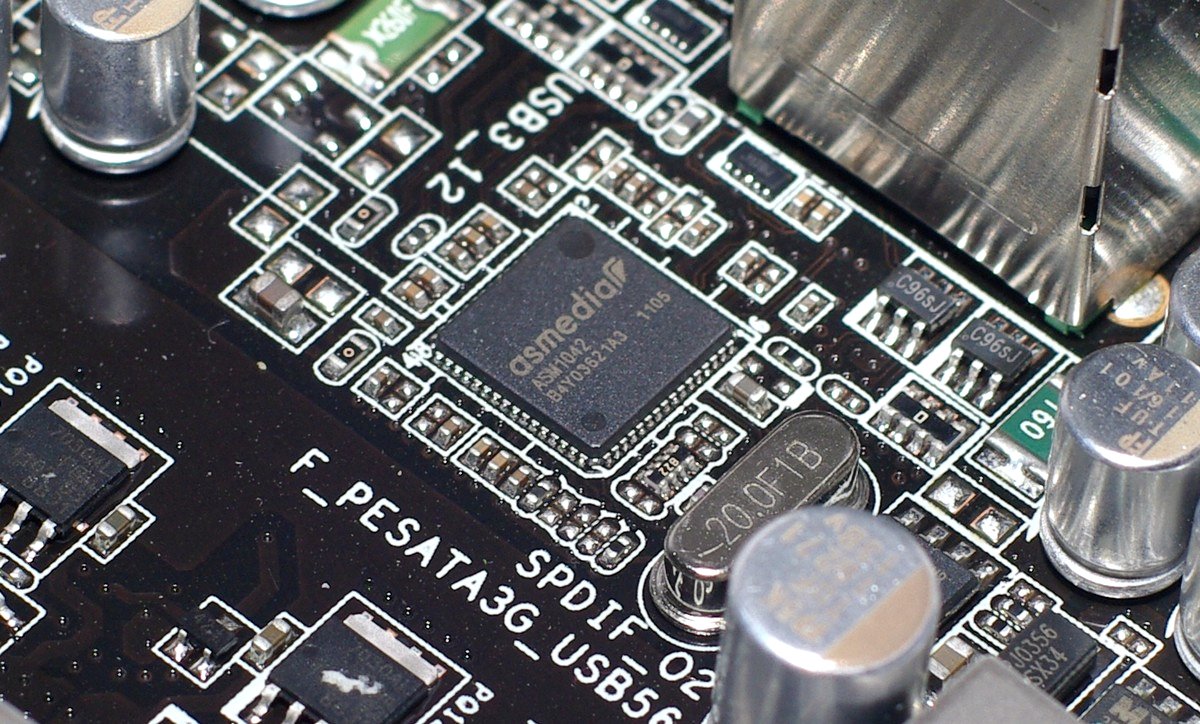

http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8576.jpg
採用asmedia ASM1042晶片組

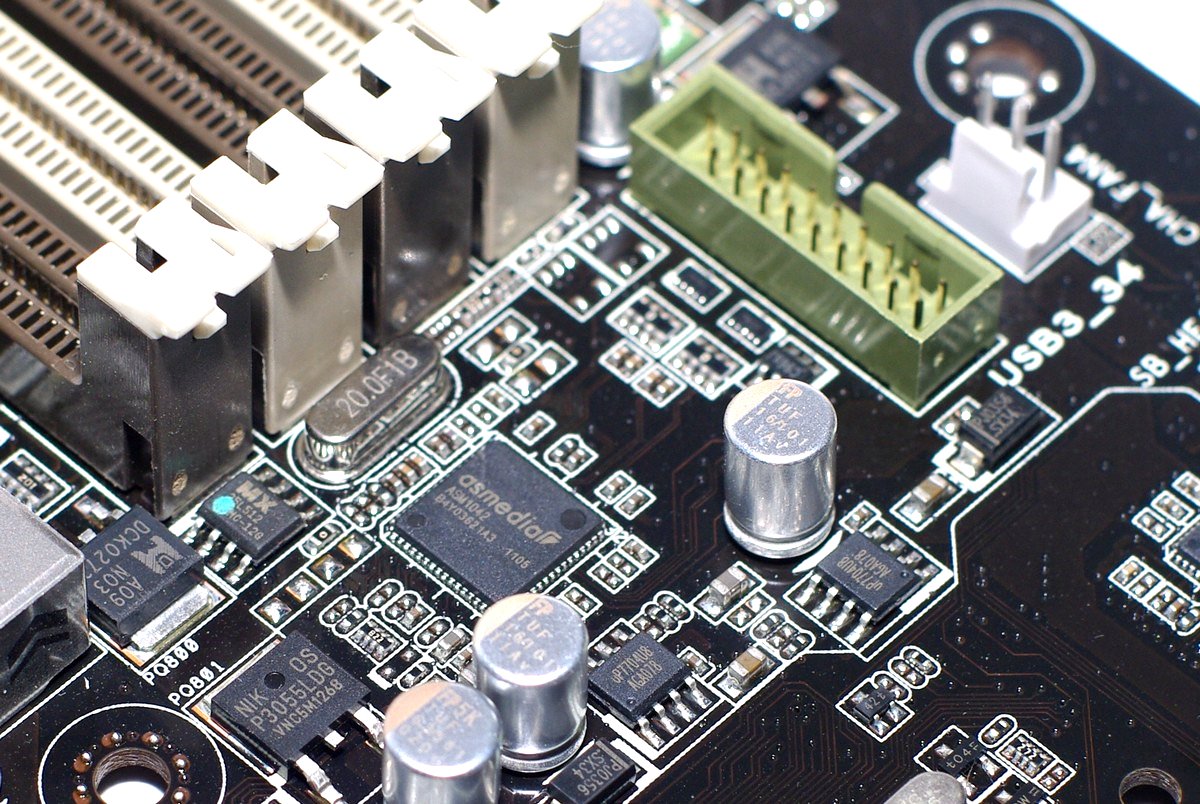

前置USB3.0晶片
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8591.jpg
採用asmedia ASM1042晶片組，前方為19PIN的USB3.0連接埠。

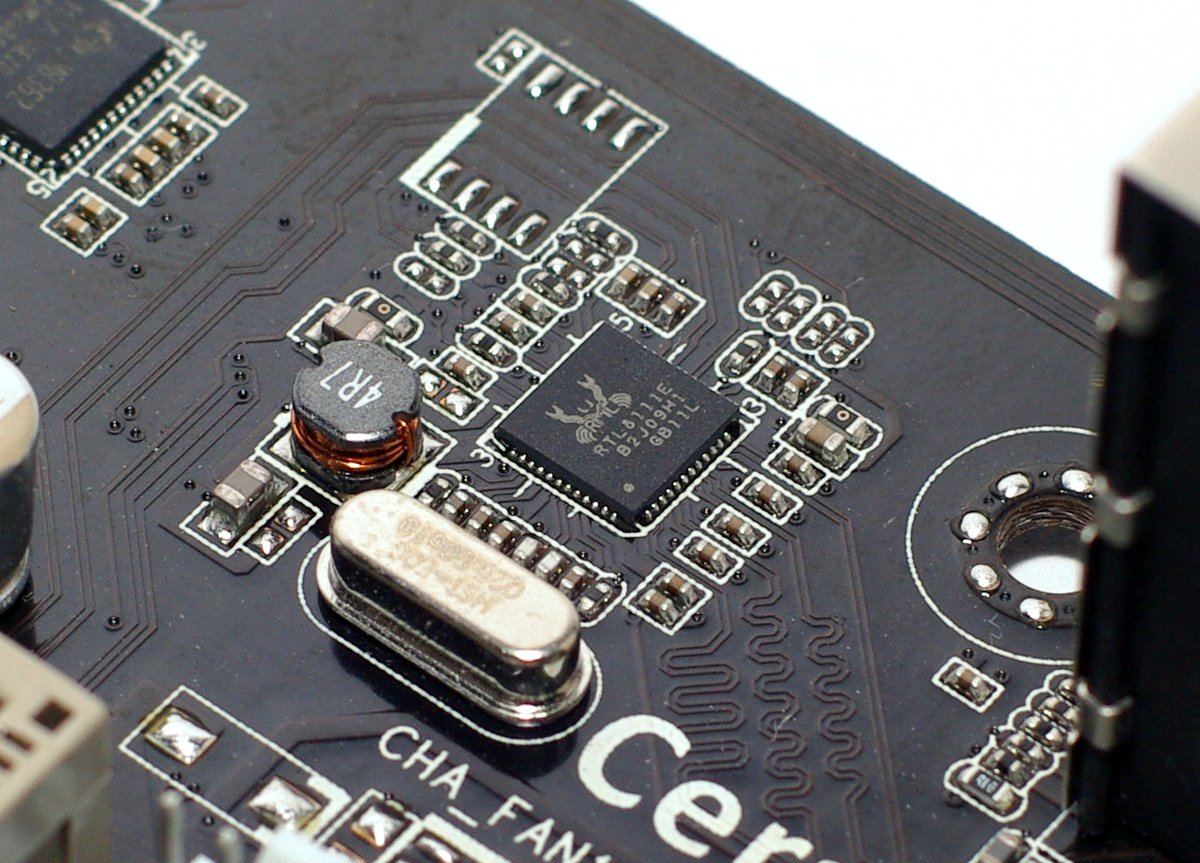

網路晶片
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8577.jpg
網路晶片採用Realtek 8111E GB級網路晶片。
音效晶片

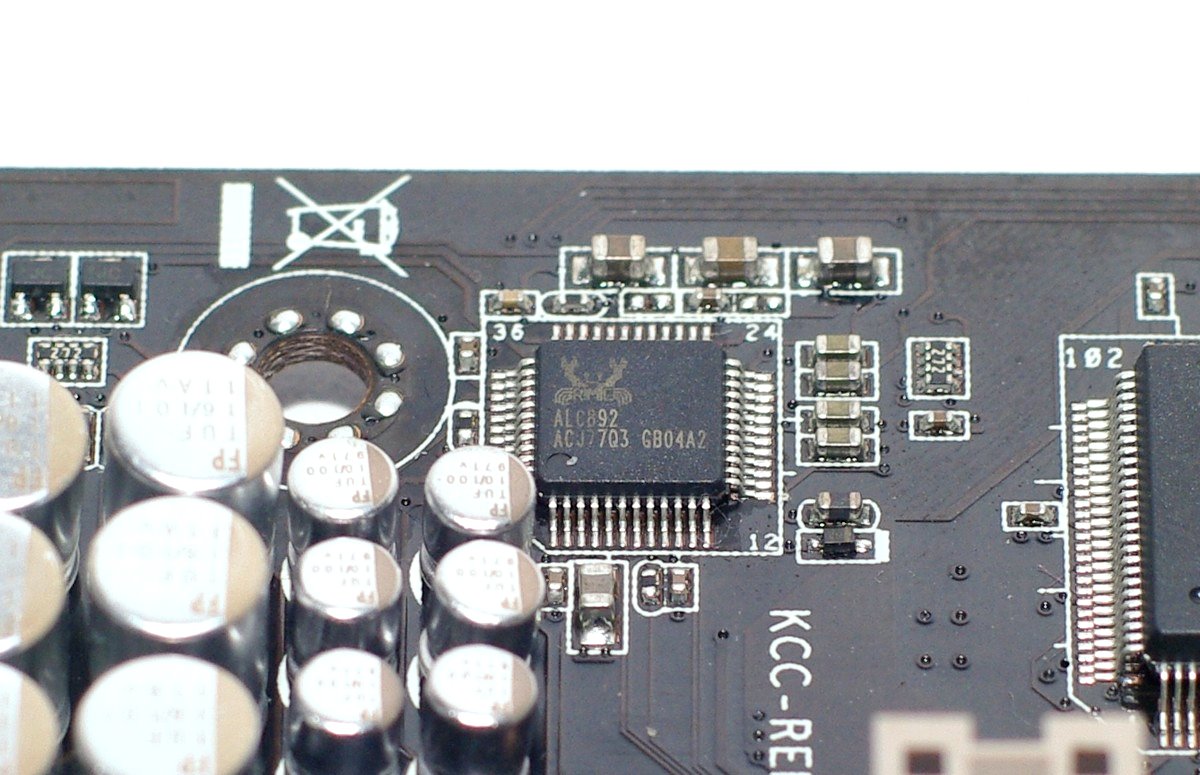

http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8587.jpg
音效晶片採用Realtek 892。

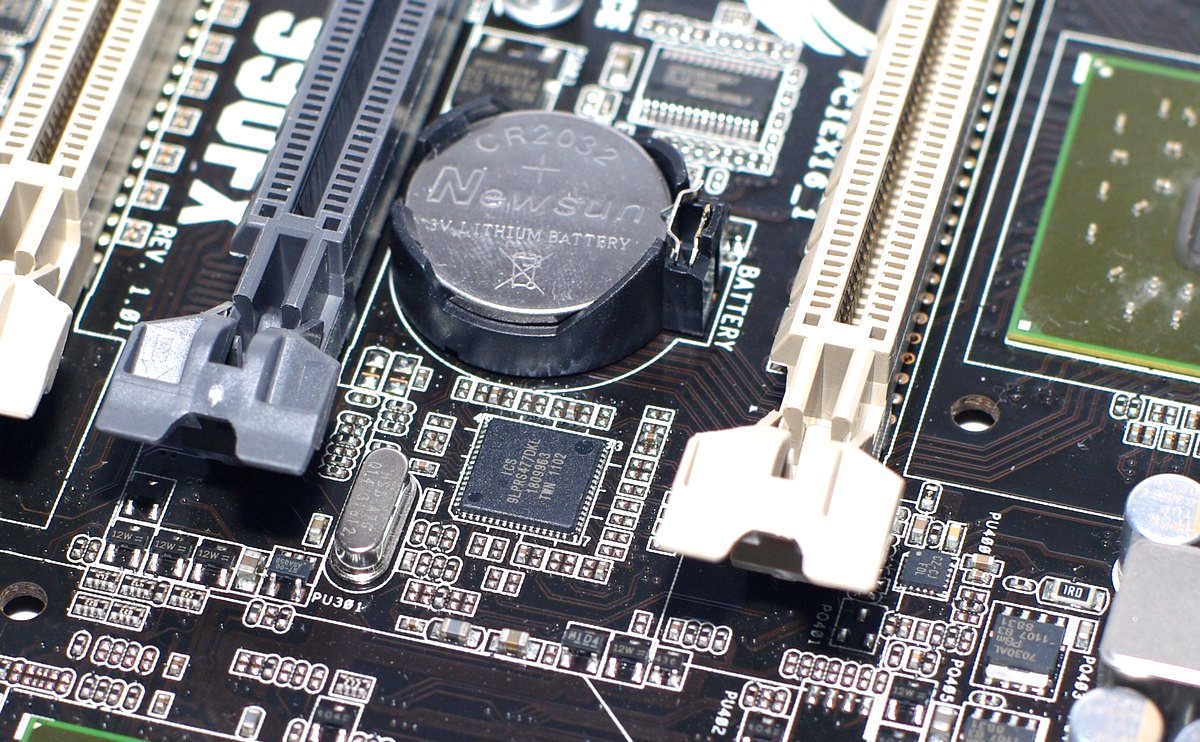

時脈產生晶片
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8588.jpg
採用ICS產品。
SATA控制晶片

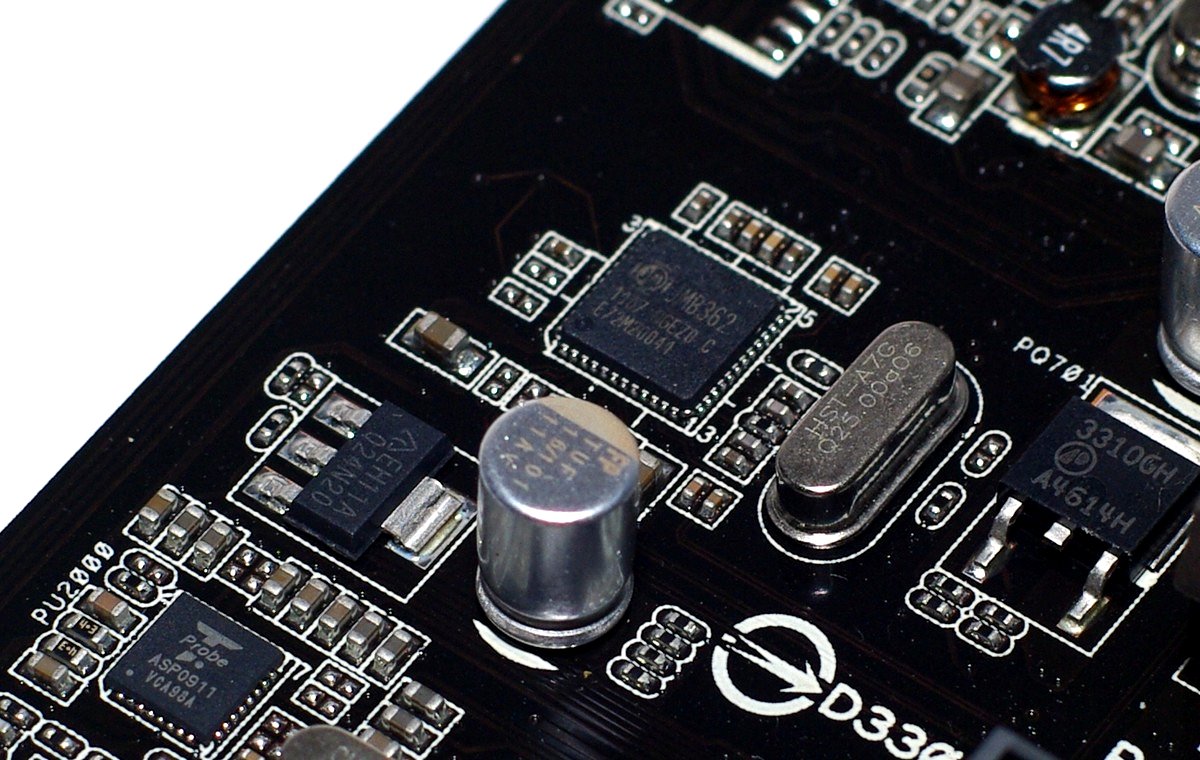

http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8580.jpg
另外ESATA 3G控制晶片為Jmicron的JM362
環控晶片
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8589.jpg
環控晶片採用ITE8721F，旁為TurboV EVO控制晶片(TPU)。
電源管理晶片

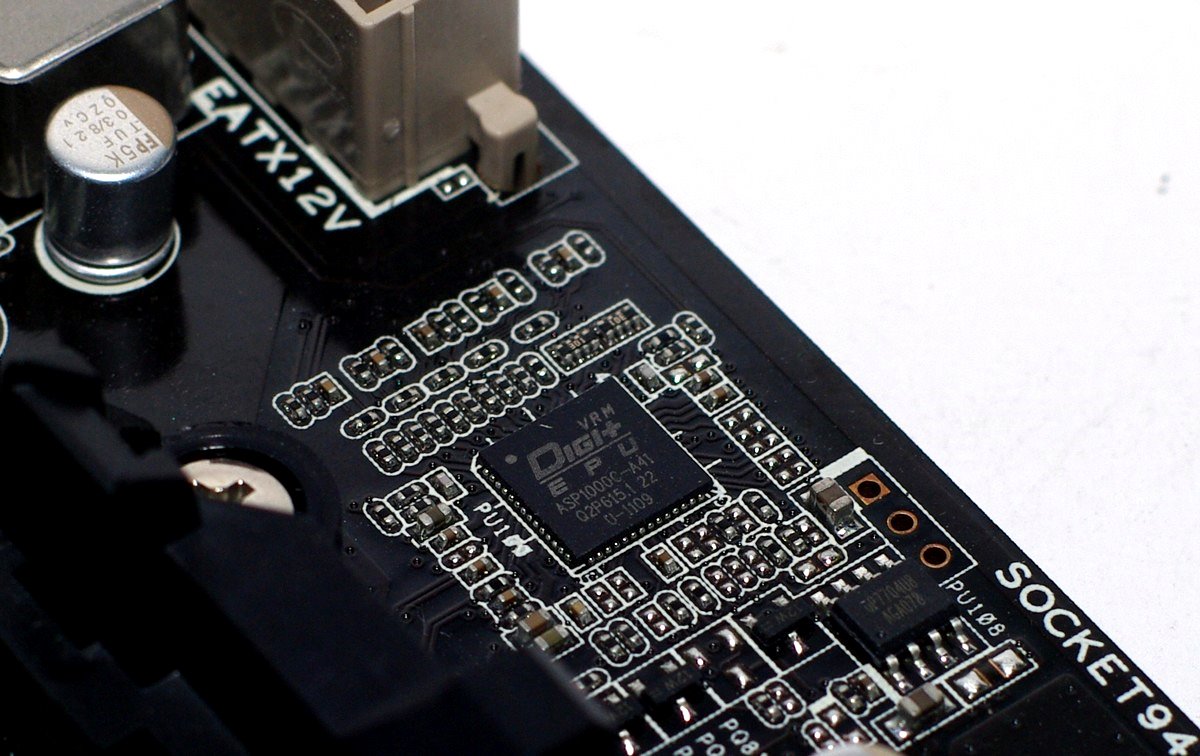

http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8595.jpg
DiGi+電源管理組合

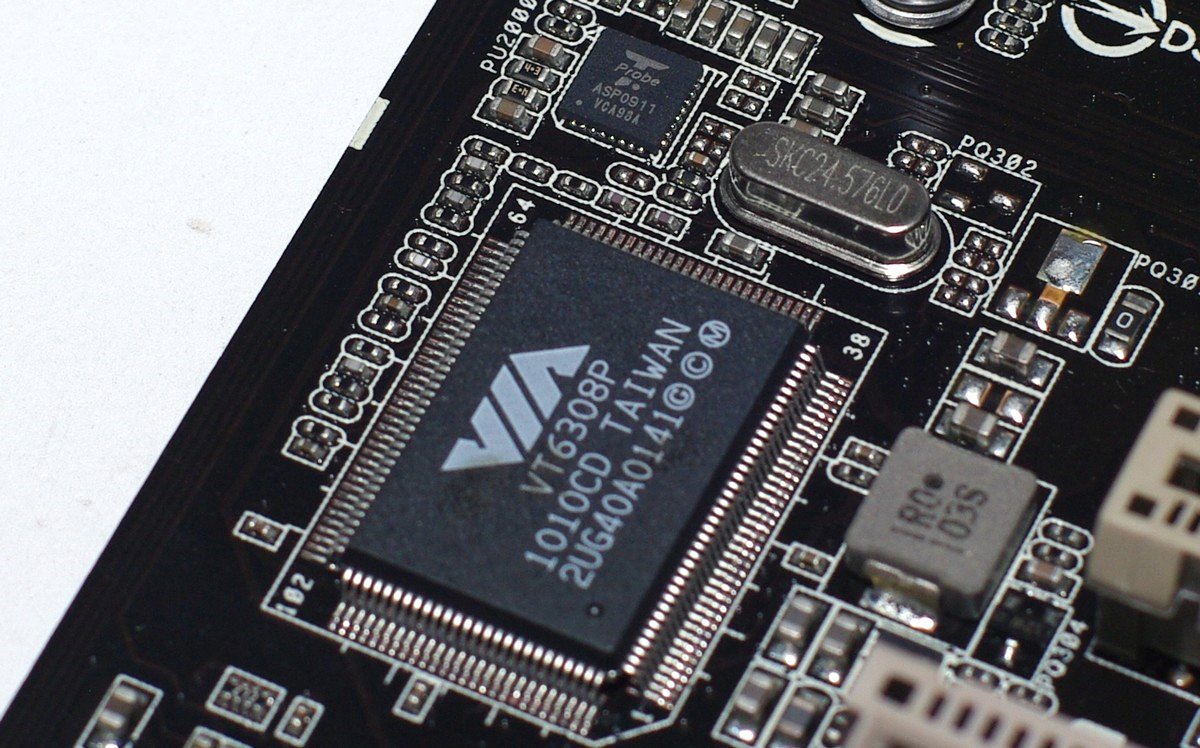

1394a控制晶片
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8582.jpg
採用VIAVT6308P控制晶片。

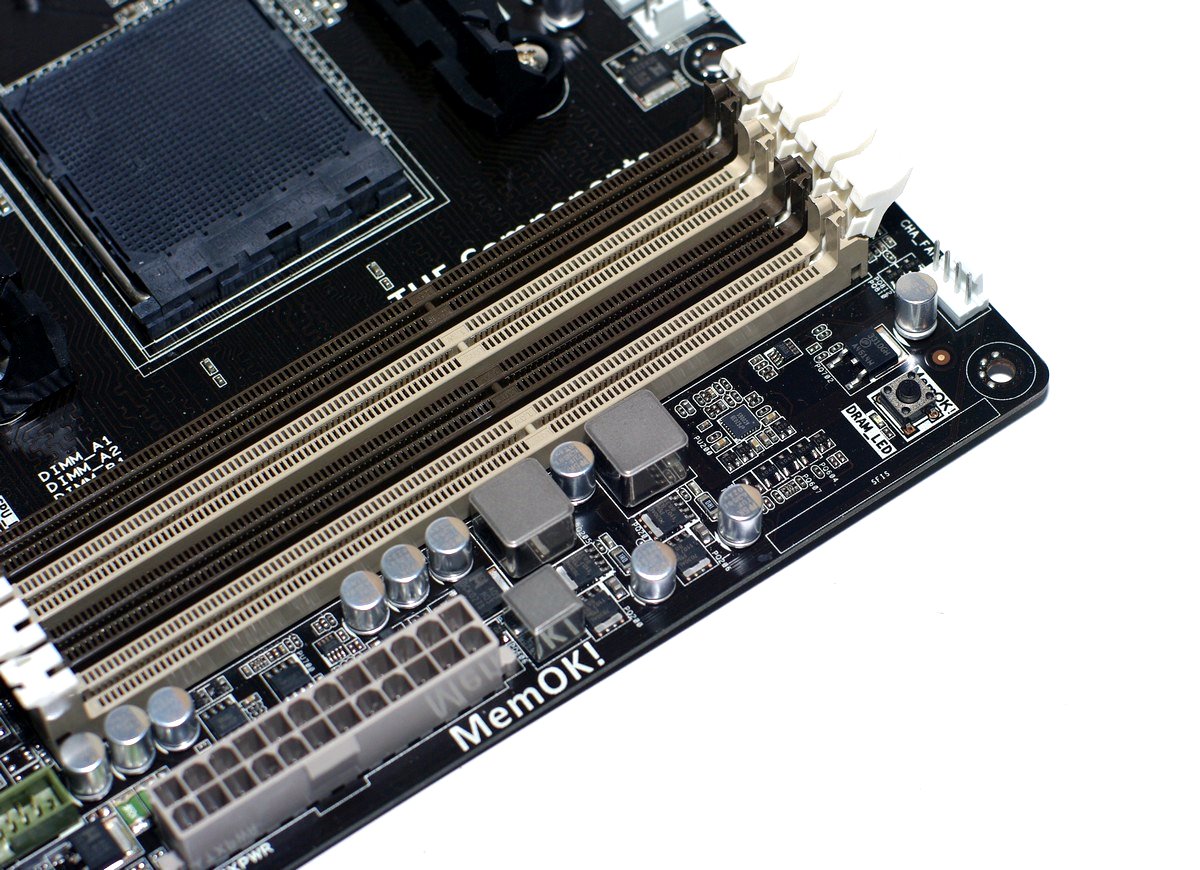

Mem OK及Q LED
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8594.jpg

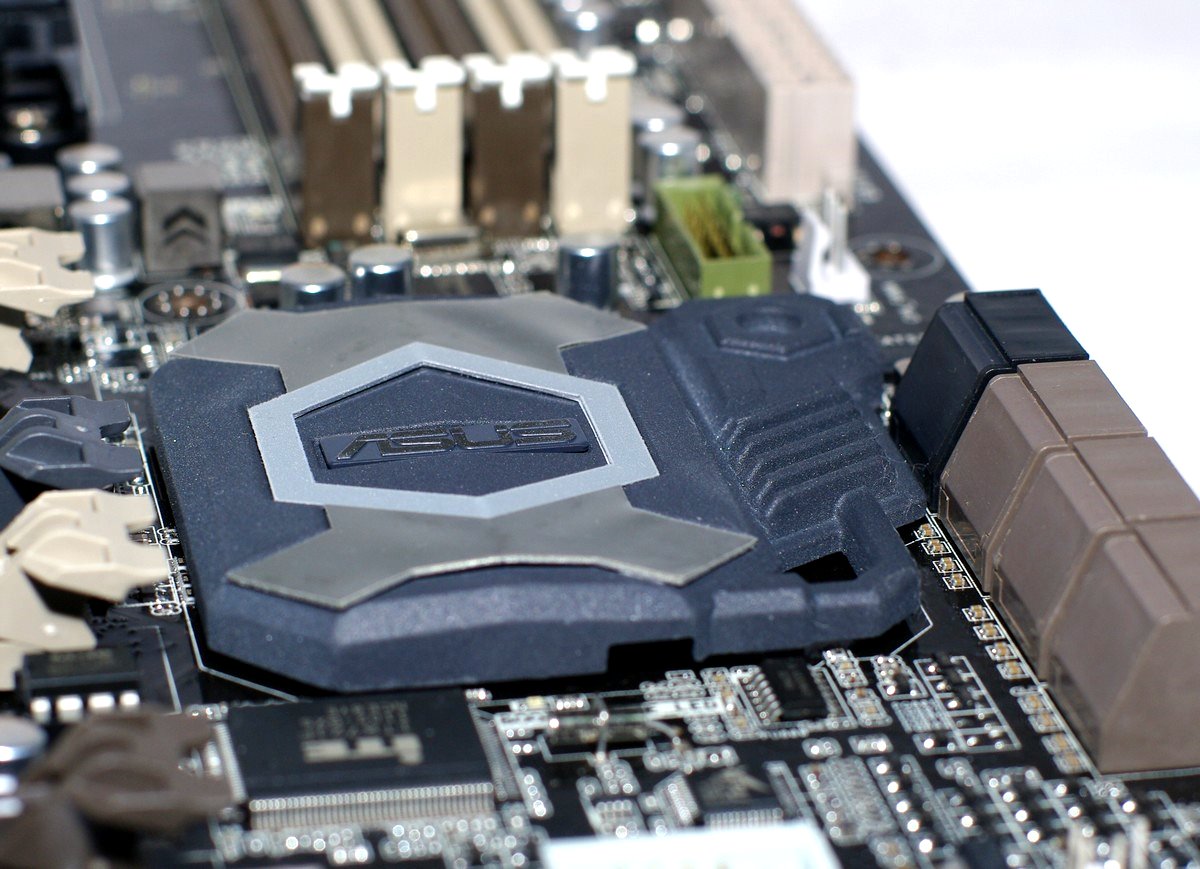

散熱片
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8565.jpg
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8564.jpg
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/IMGP8567.jpg

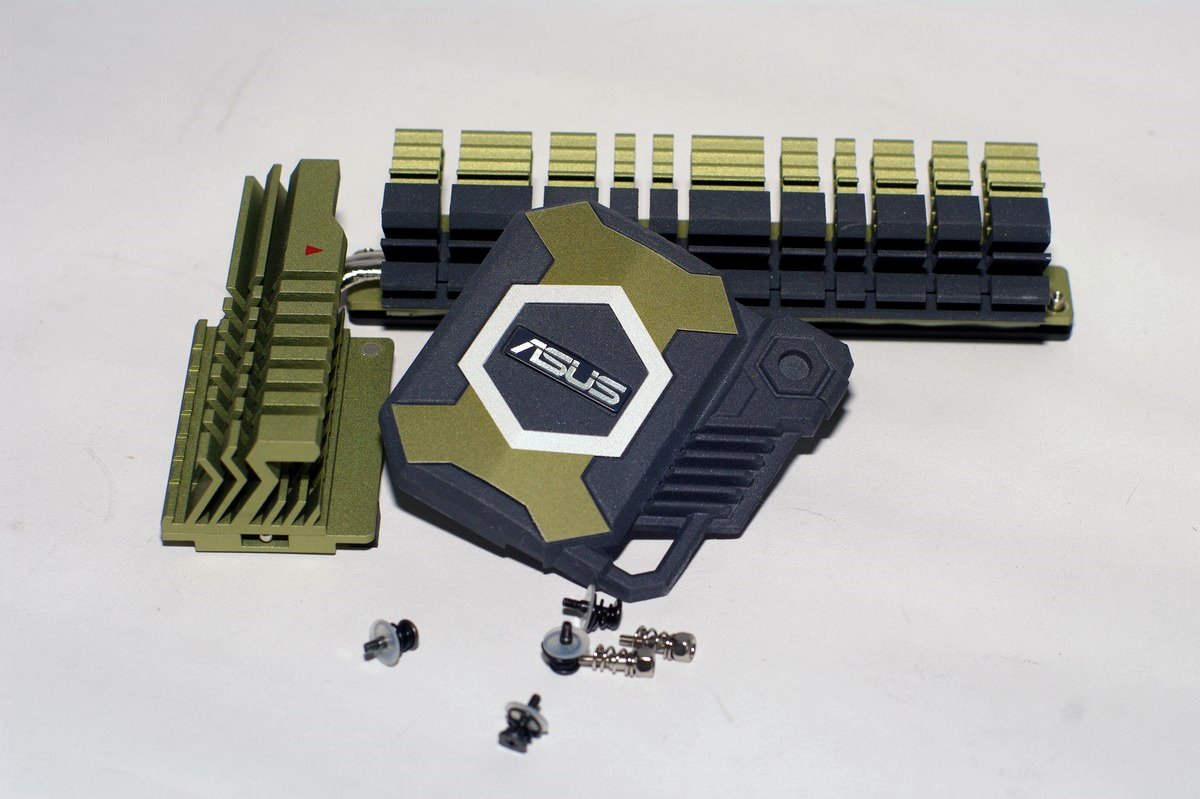

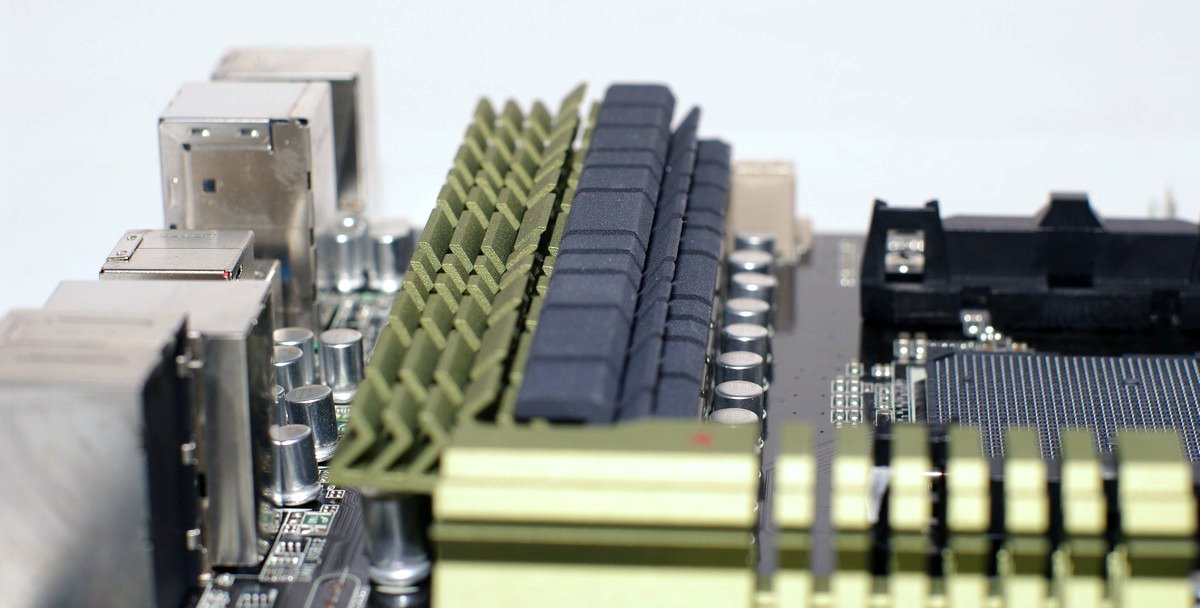

SABERTOOTH 990FX採用具有陶瓷導熱概念作為整體外觀設計的散熱片(仔細看散熱片表面
是粗糙的，用意是增加散熱表面積，加強散熱能力)，將SABERTOOTH的設計元素融入散熱
片中，綠色部分可見SABERTOOTH設計的用料要求，也將MOS區、北橋、南橋熱量以大面積
的熱導管或散熱片導熱，以有效控制系統原件溫度。
測試環境
CPU：AMD Phenom II X6 1100T
RAM：Kingston KVR DDR3 1333 4G Kit
MB：ASUS ROG SABERTOOTH 990FX
VGA：AMD HD6870
HD：Kingston SSD NOW+ 64G
POWER：Cooler Master Silent Pro Gold 1200W
COOLING：CPU水冷+主機板原廠空冷
作業系統:WIN7 X64
測試效能表現

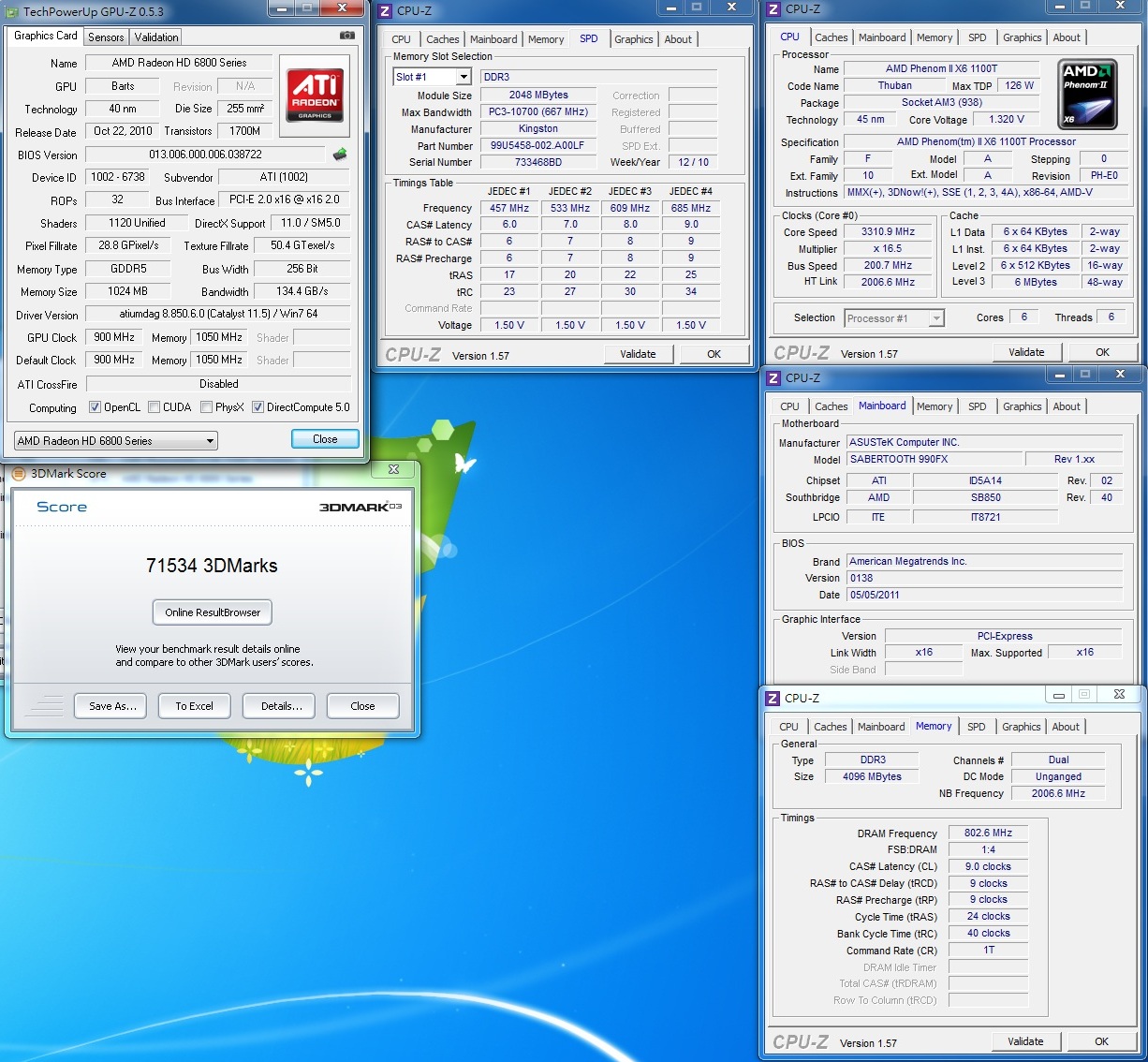

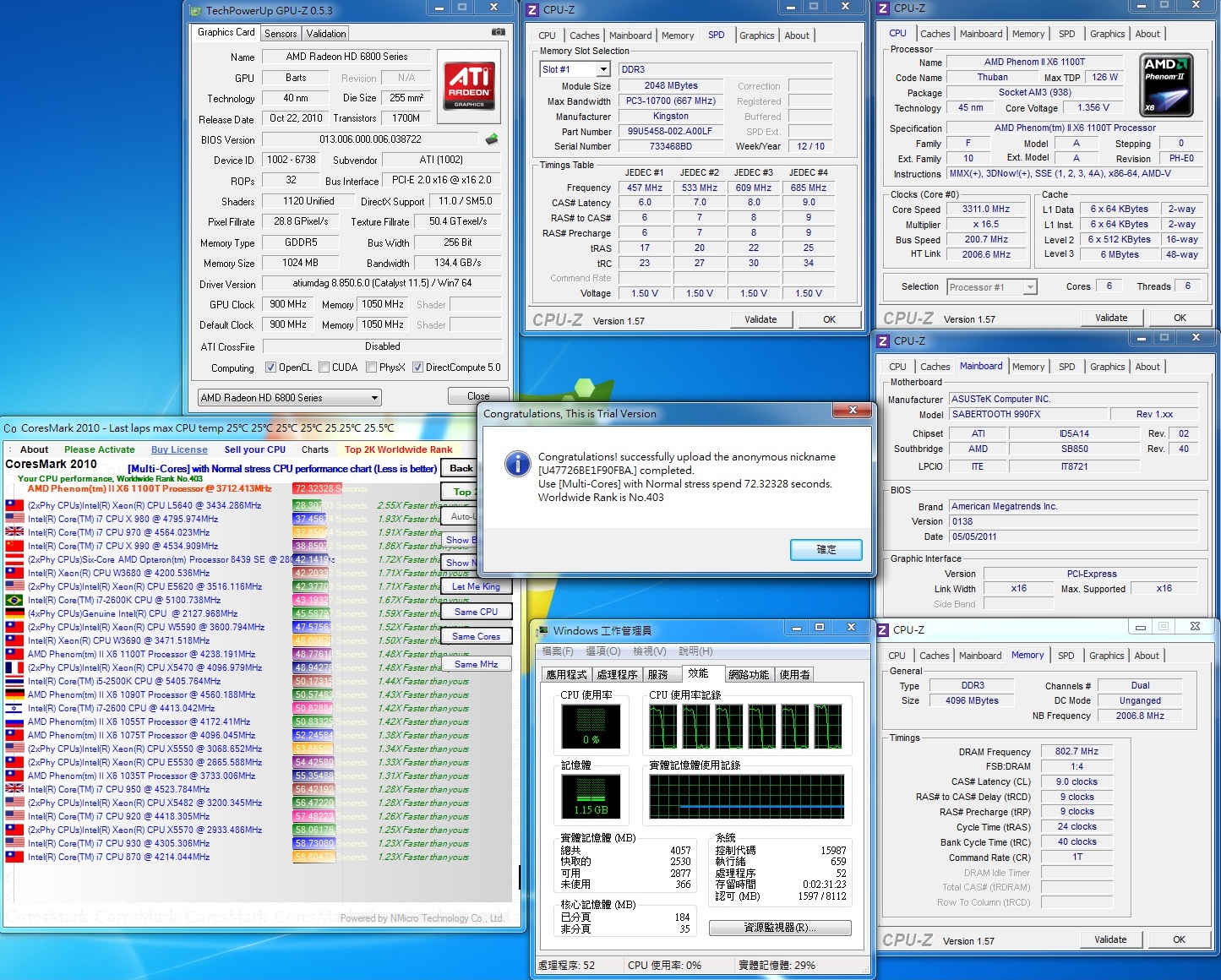

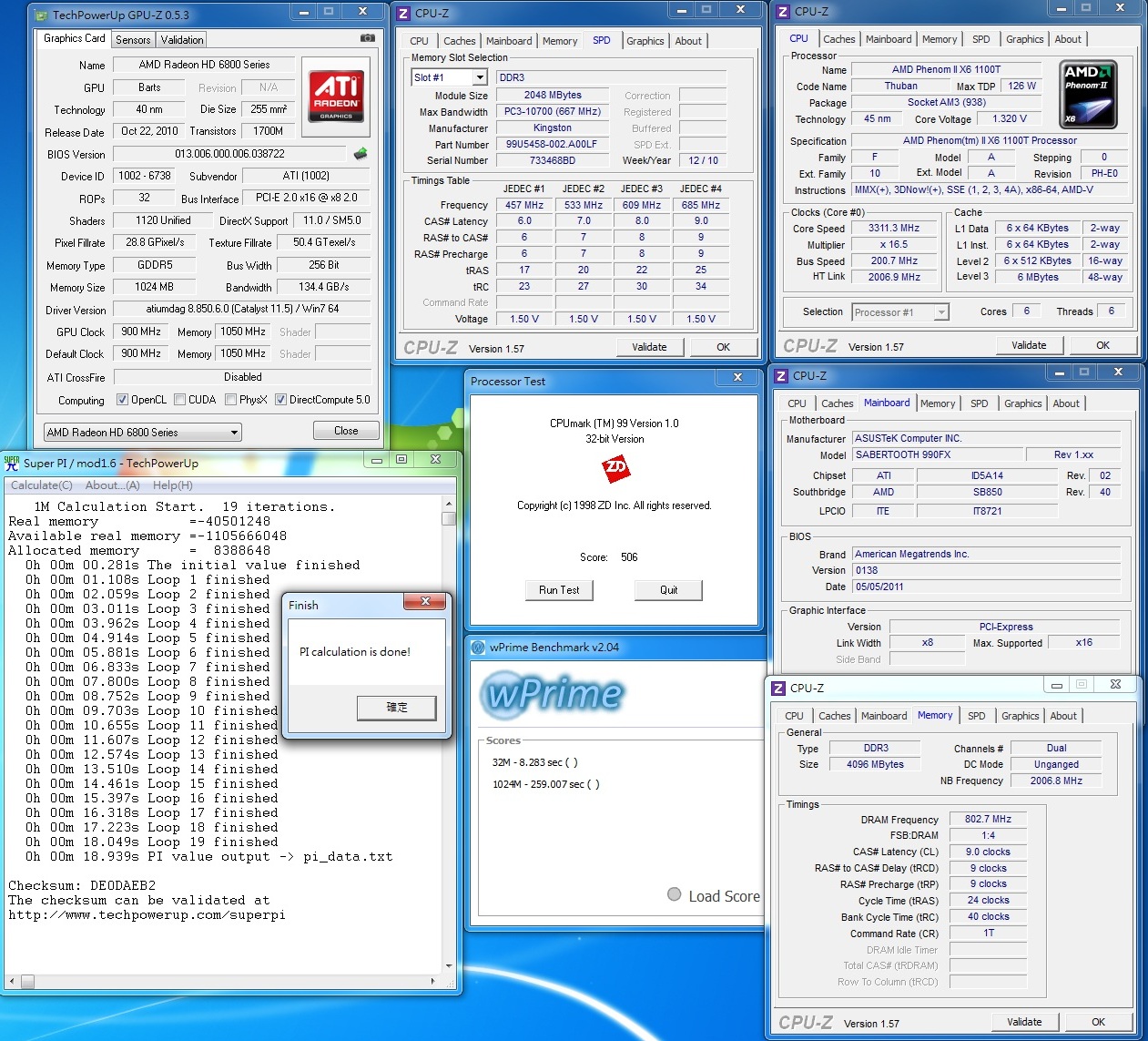

By AUTO下CPU+DDR3 1600效能表現

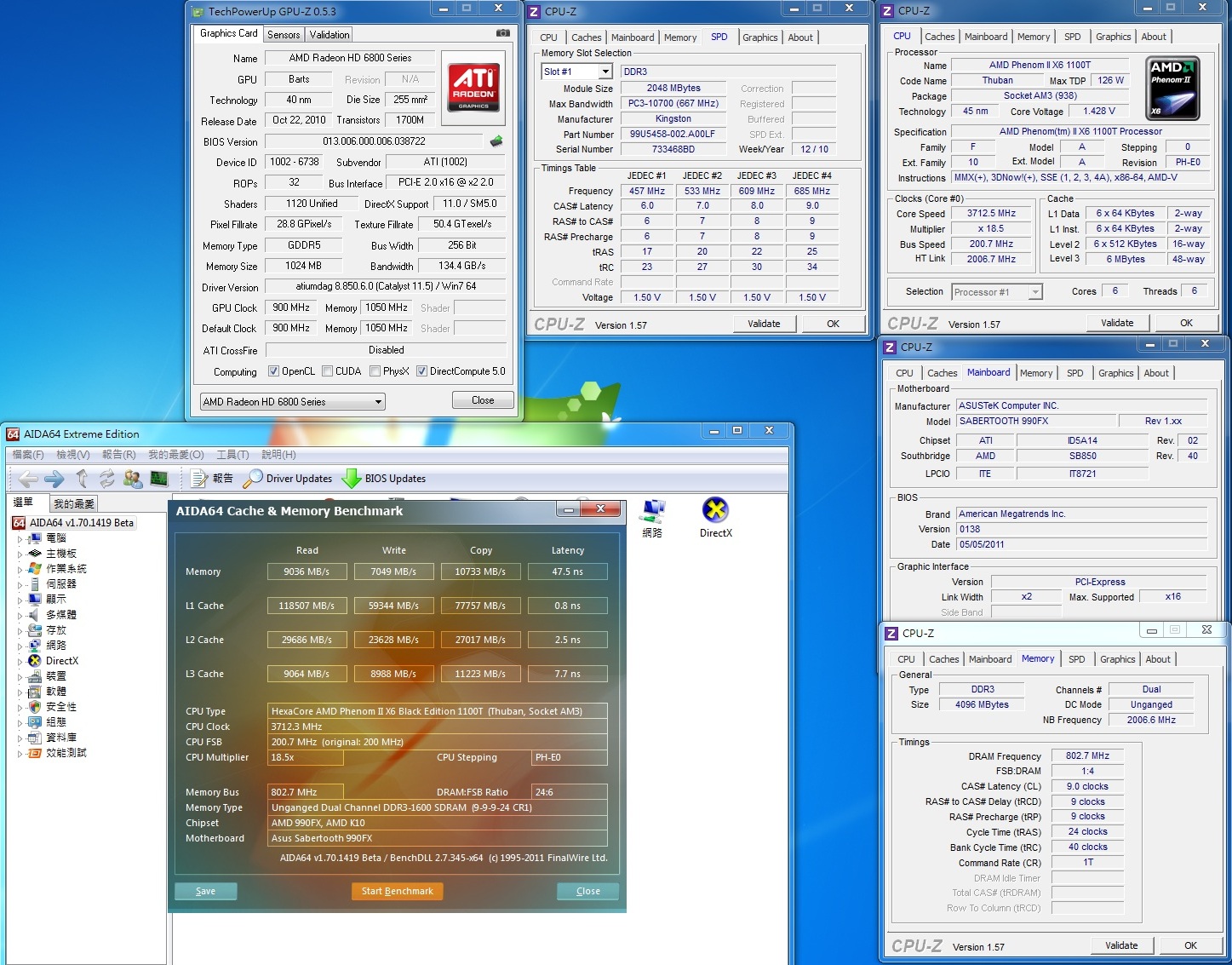

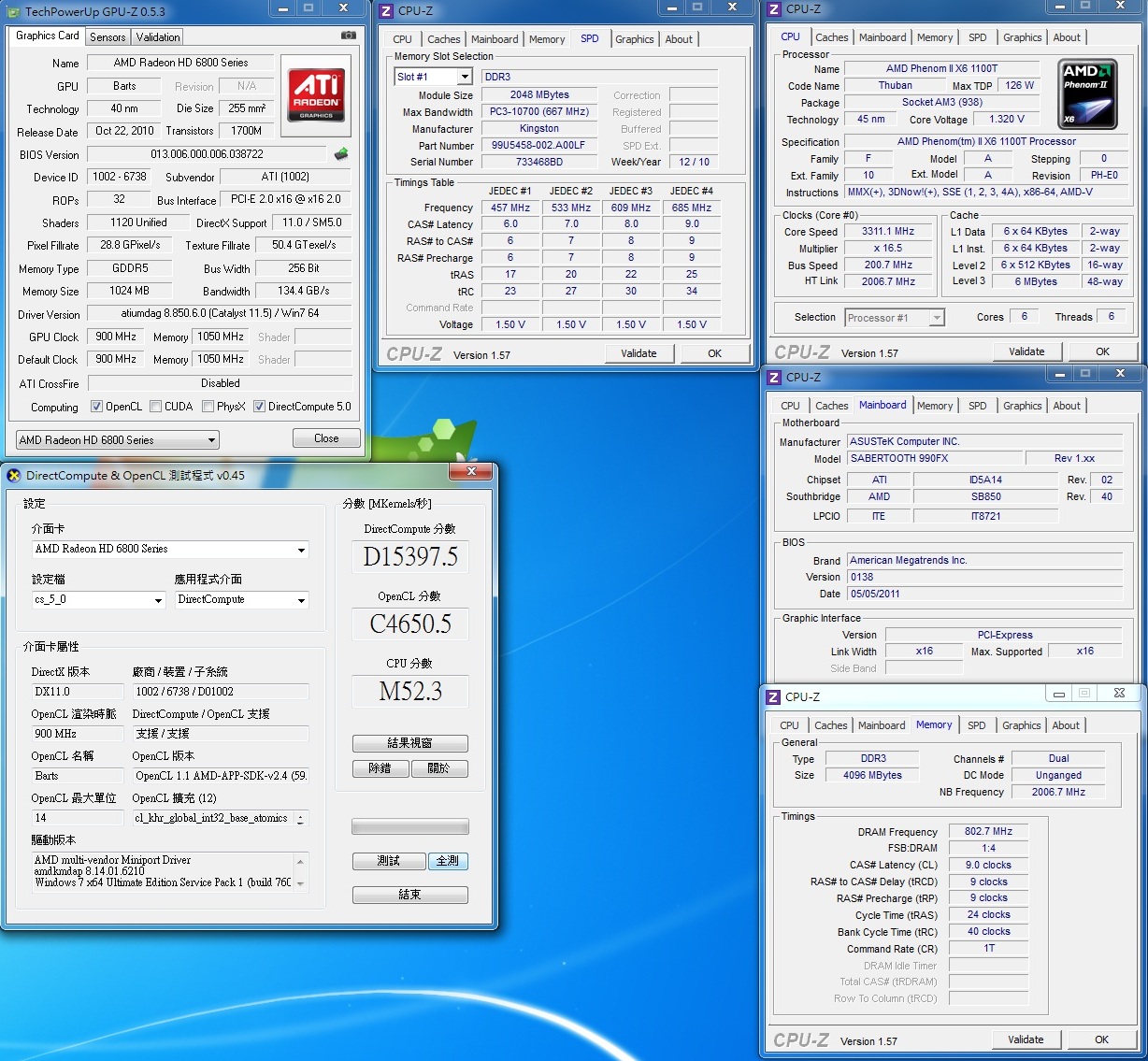

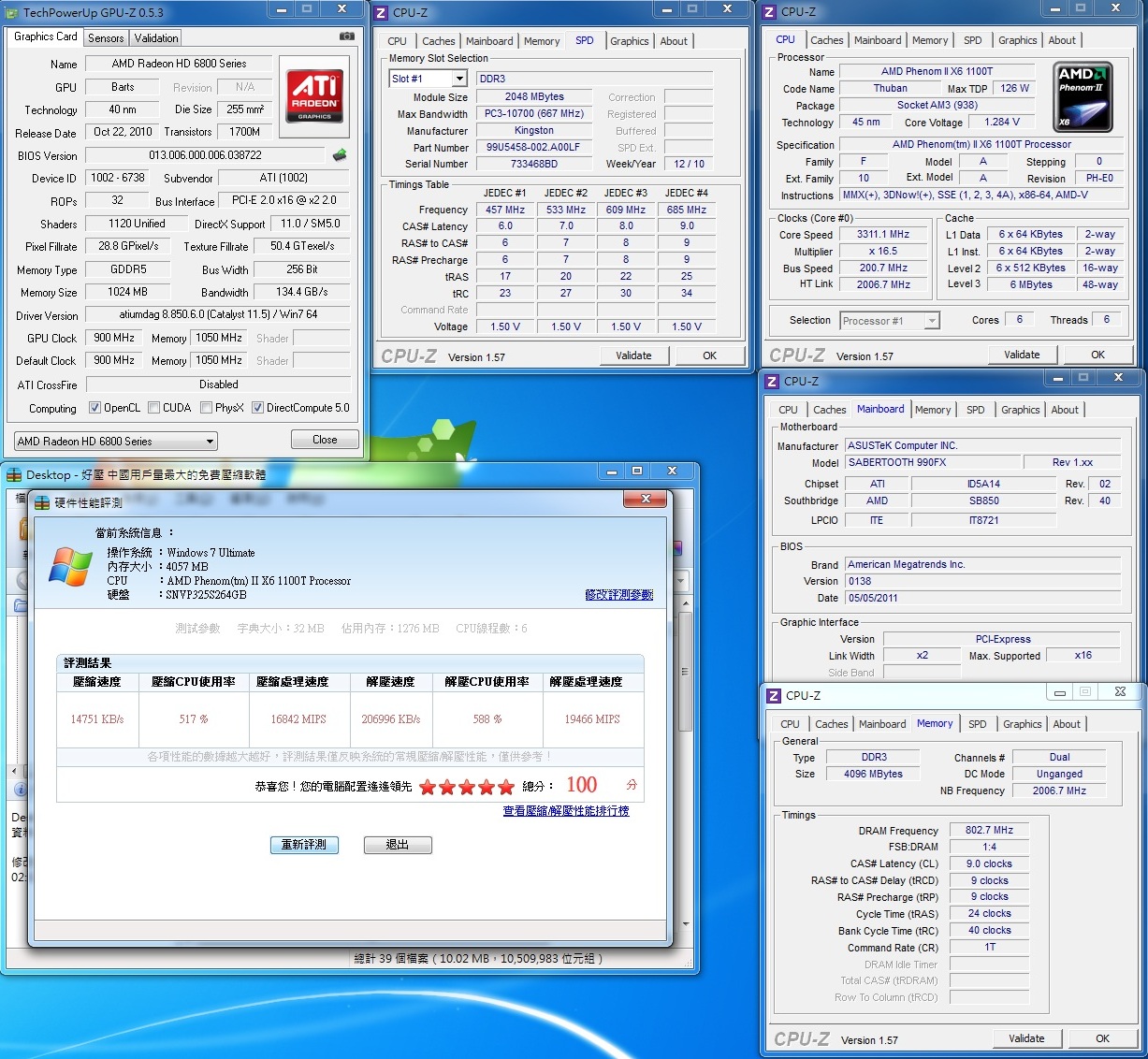

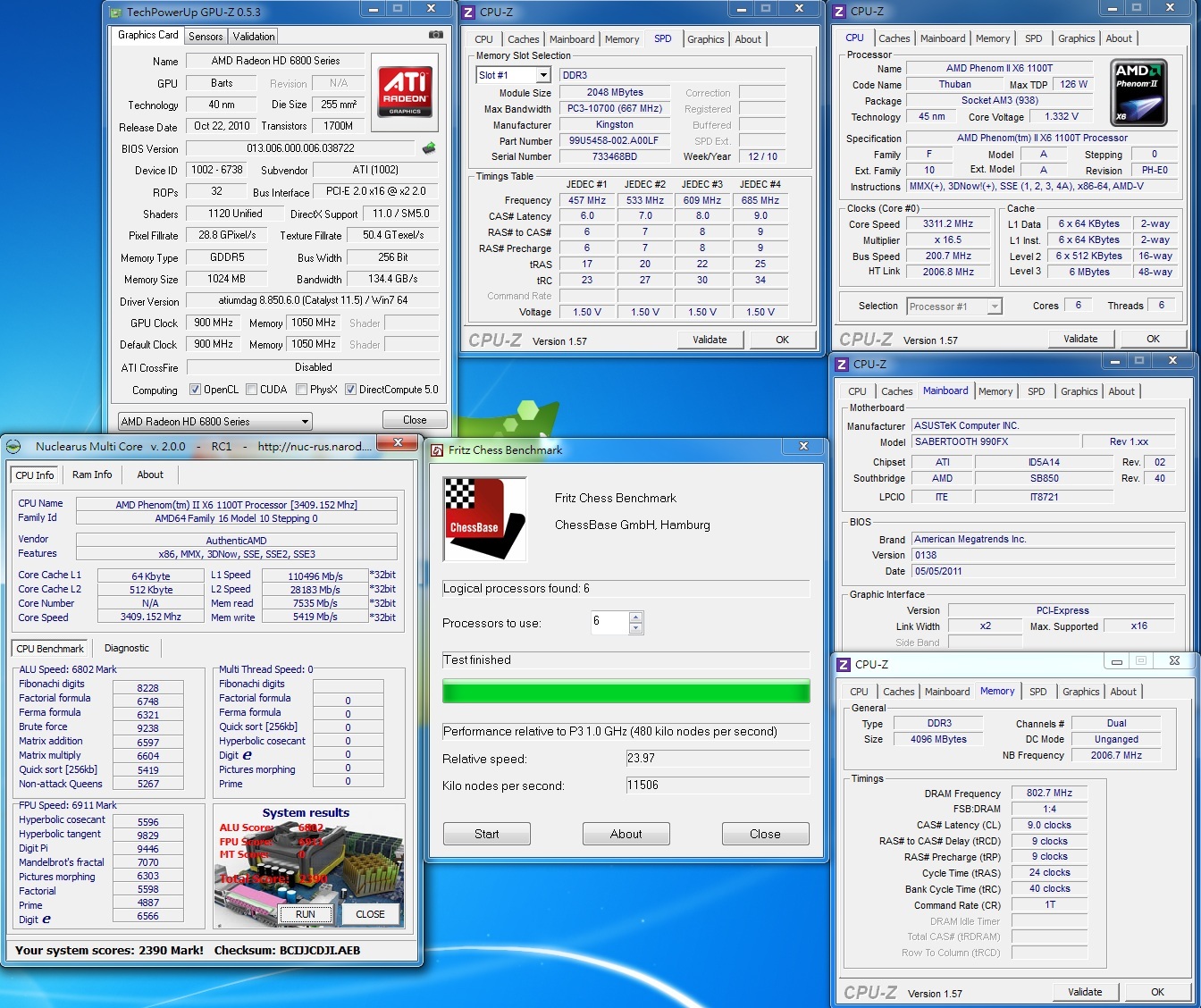

CPU-Z的偵測、GPU-Z、CPU MARK、PI 1M及WPRIME效能測試
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-01.jpg
Fritz Chess Benchmark、Nuclearus
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-02.jpg
MaxxPI2M&MaxxPI2
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-03.jpg

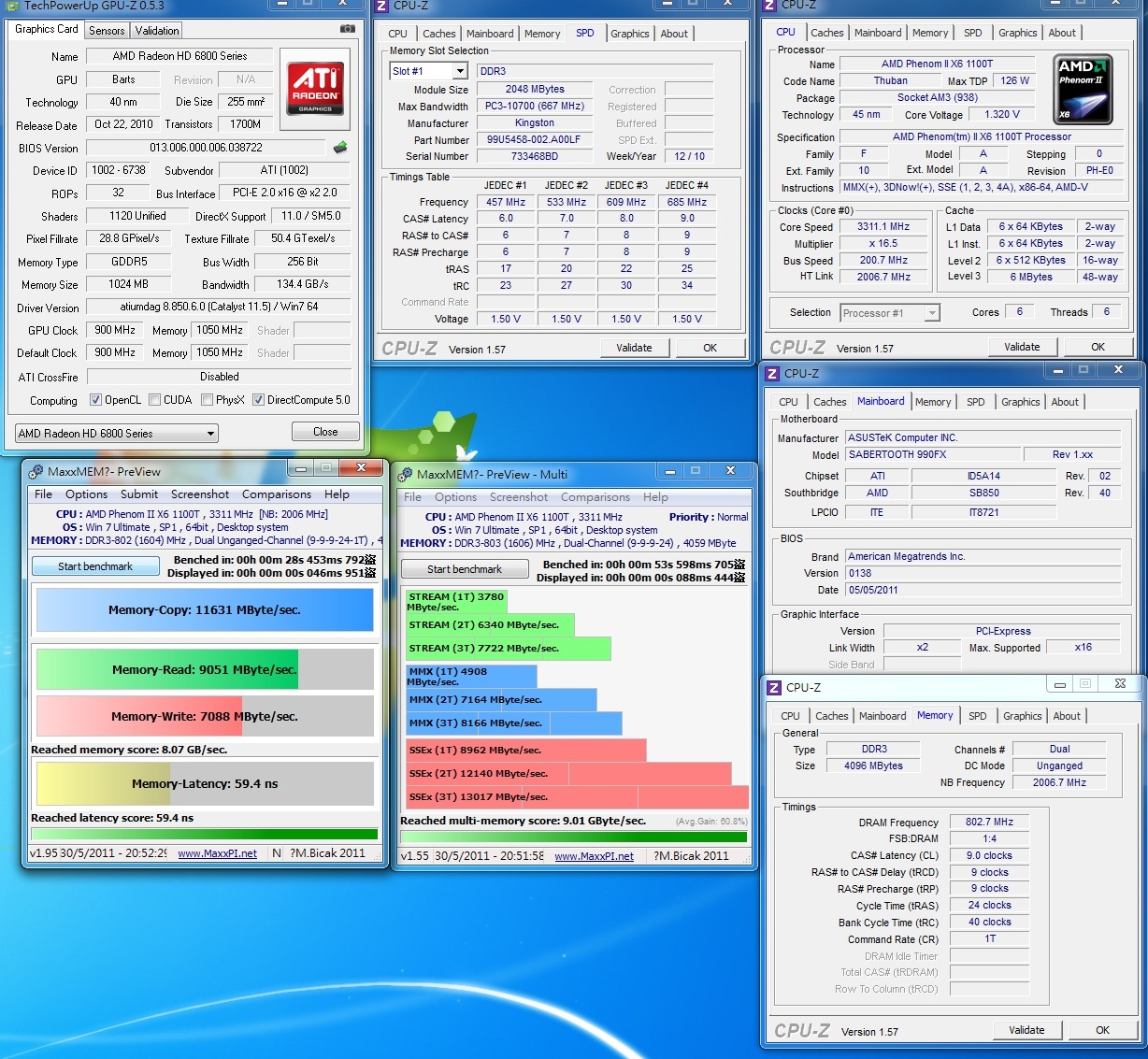

MaxxMEM&MaxxMEM2M
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-04.jpg
LINPACK效能測試
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-05.jpg
AIDA記憶體頻寬
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-06.jpg

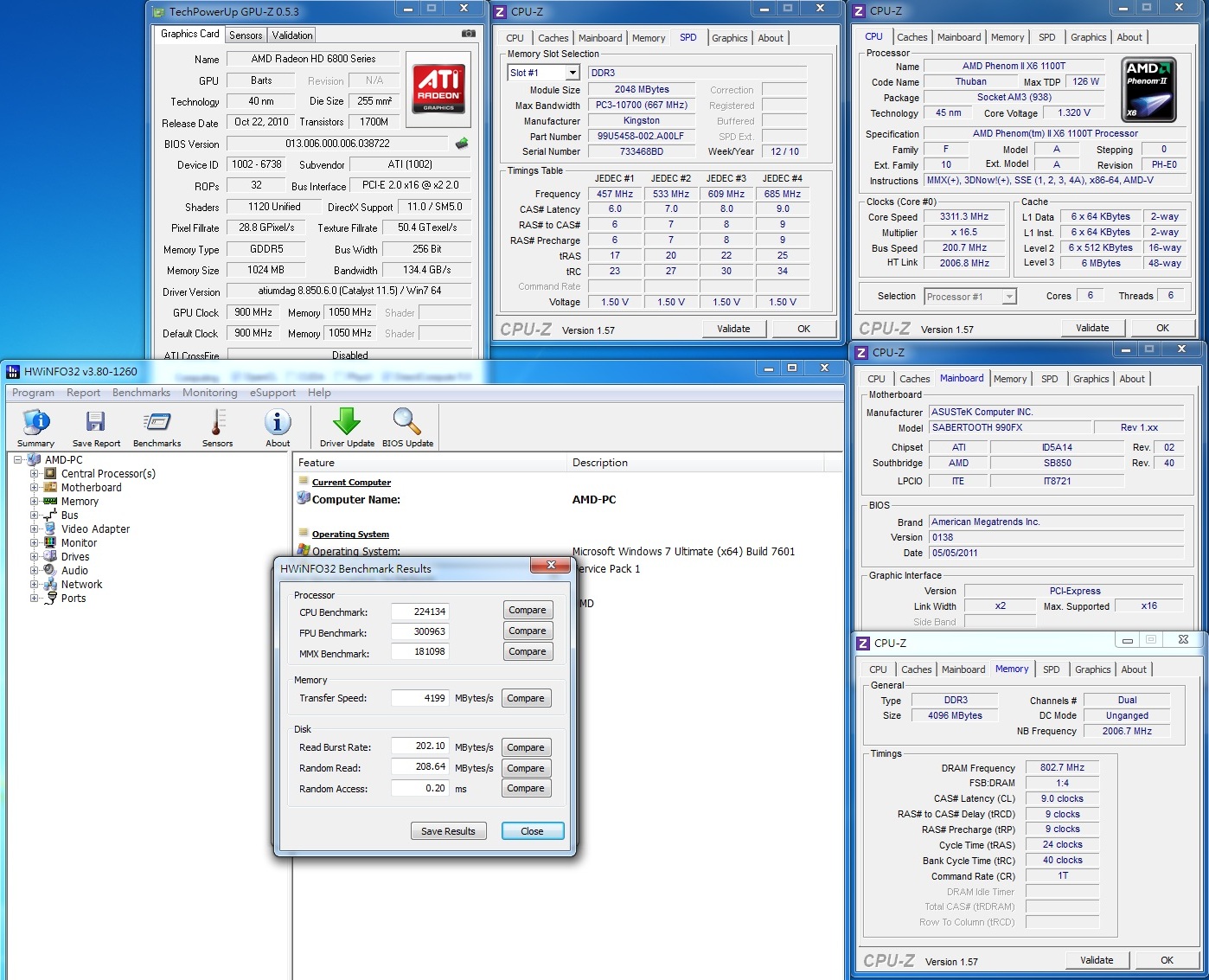

HWiNFO
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-07.jpg

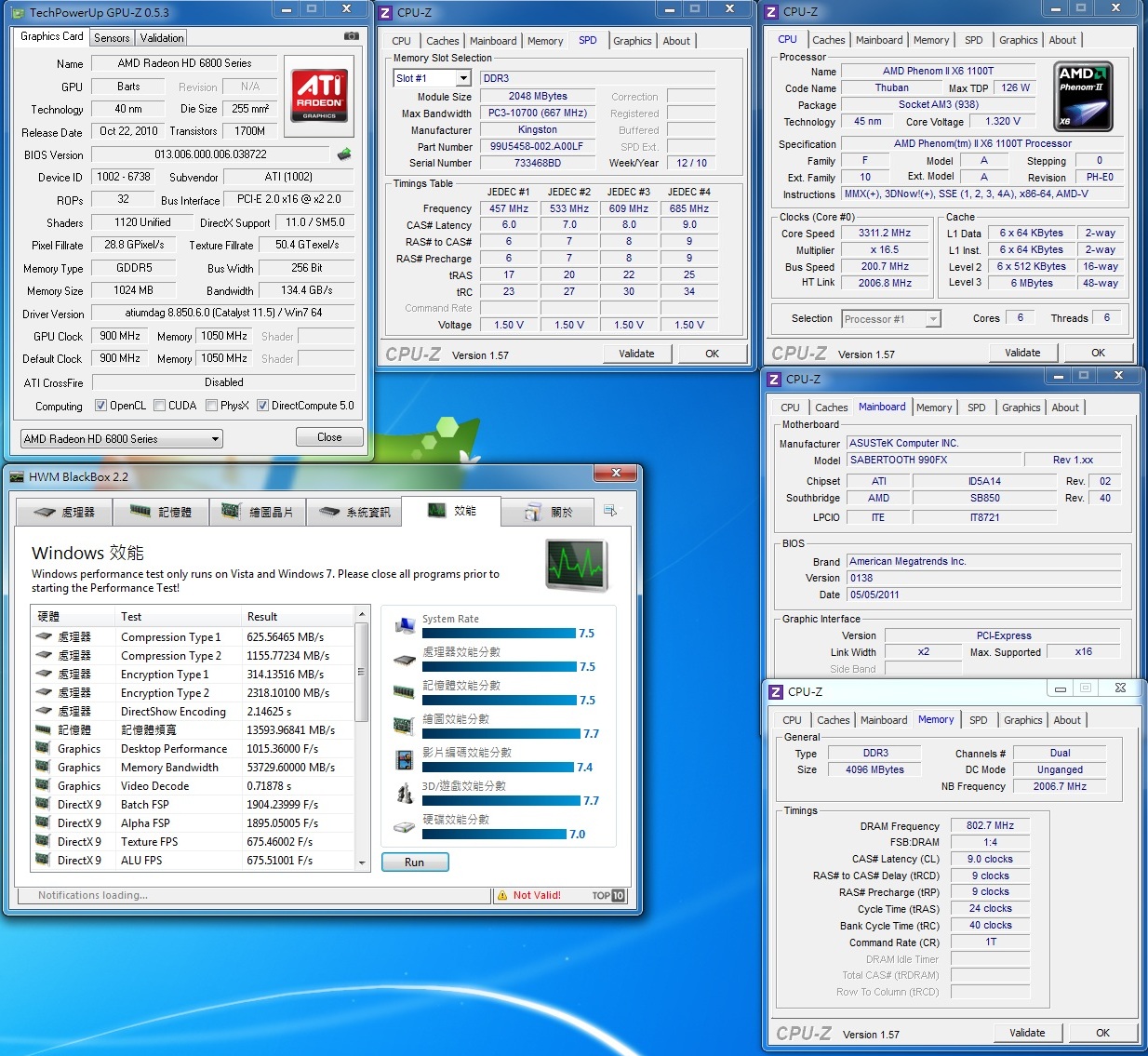

BLACKBOX 2.2
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-08.jpg
壓縮/解壓縮效能
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-09.jpg

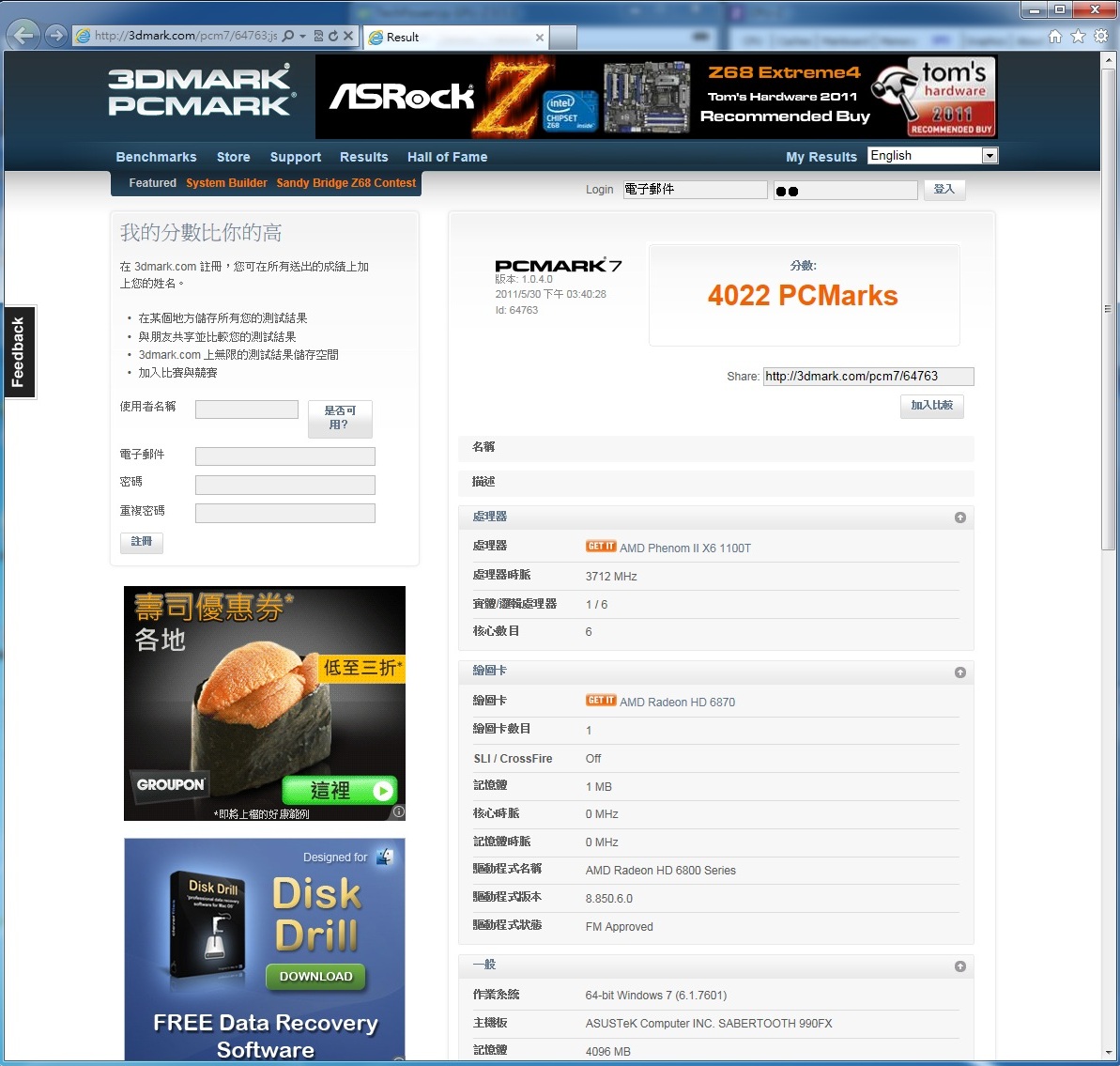

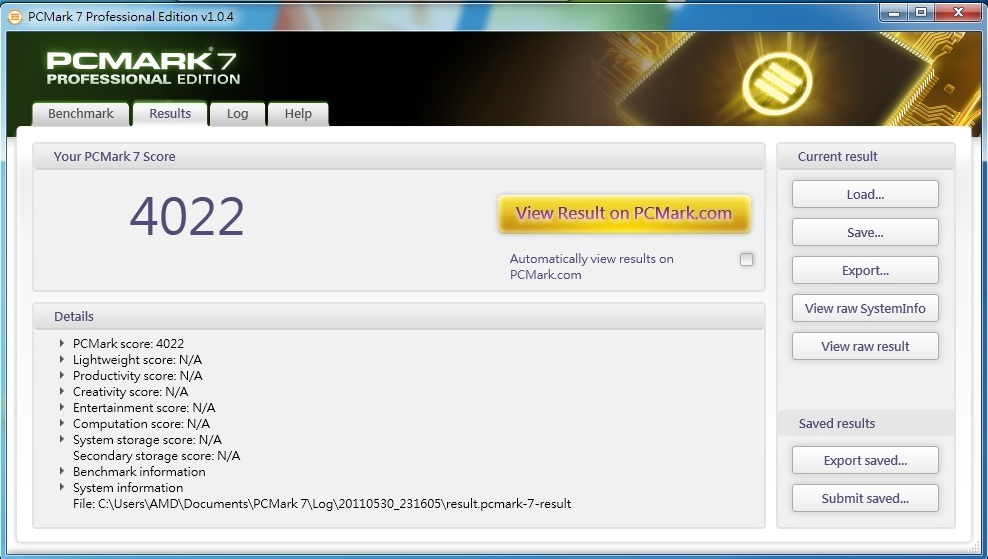

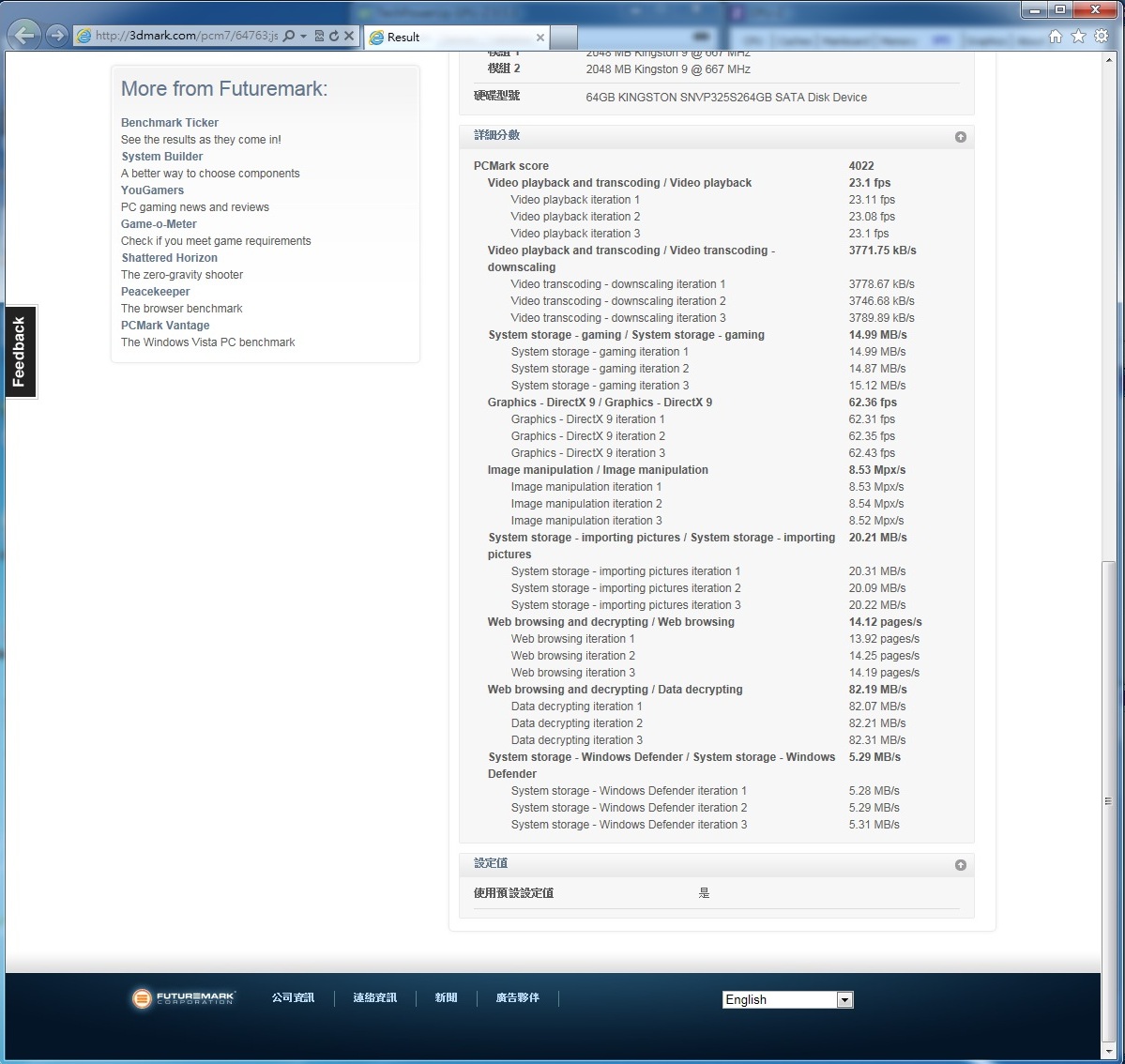

PCMARK 11
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-10-1.jpg
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-10-2.jpg
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-10-3.jpg

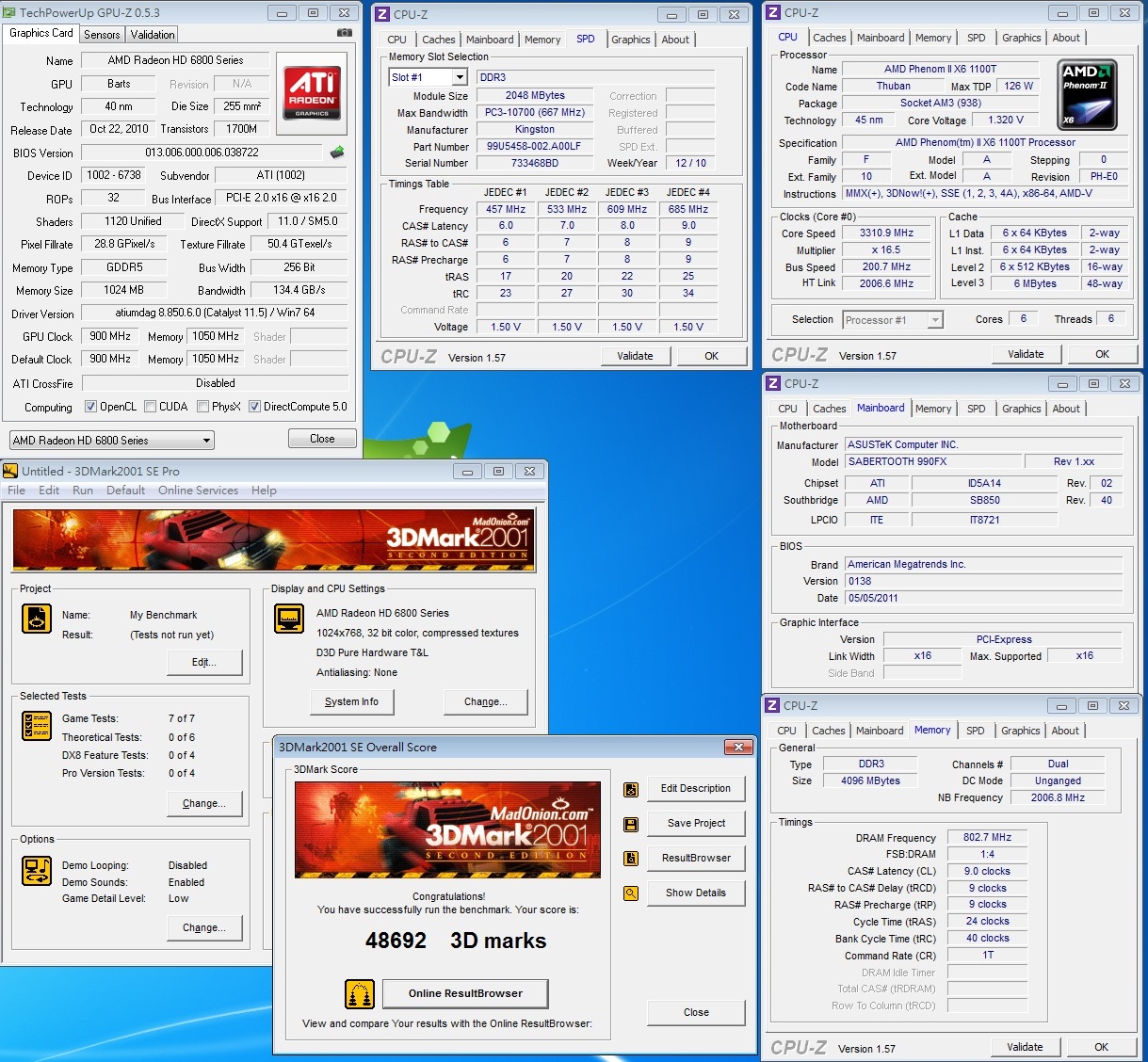

3DMARK 01
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-10.jpg
3DMARK 03
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-11.jpg

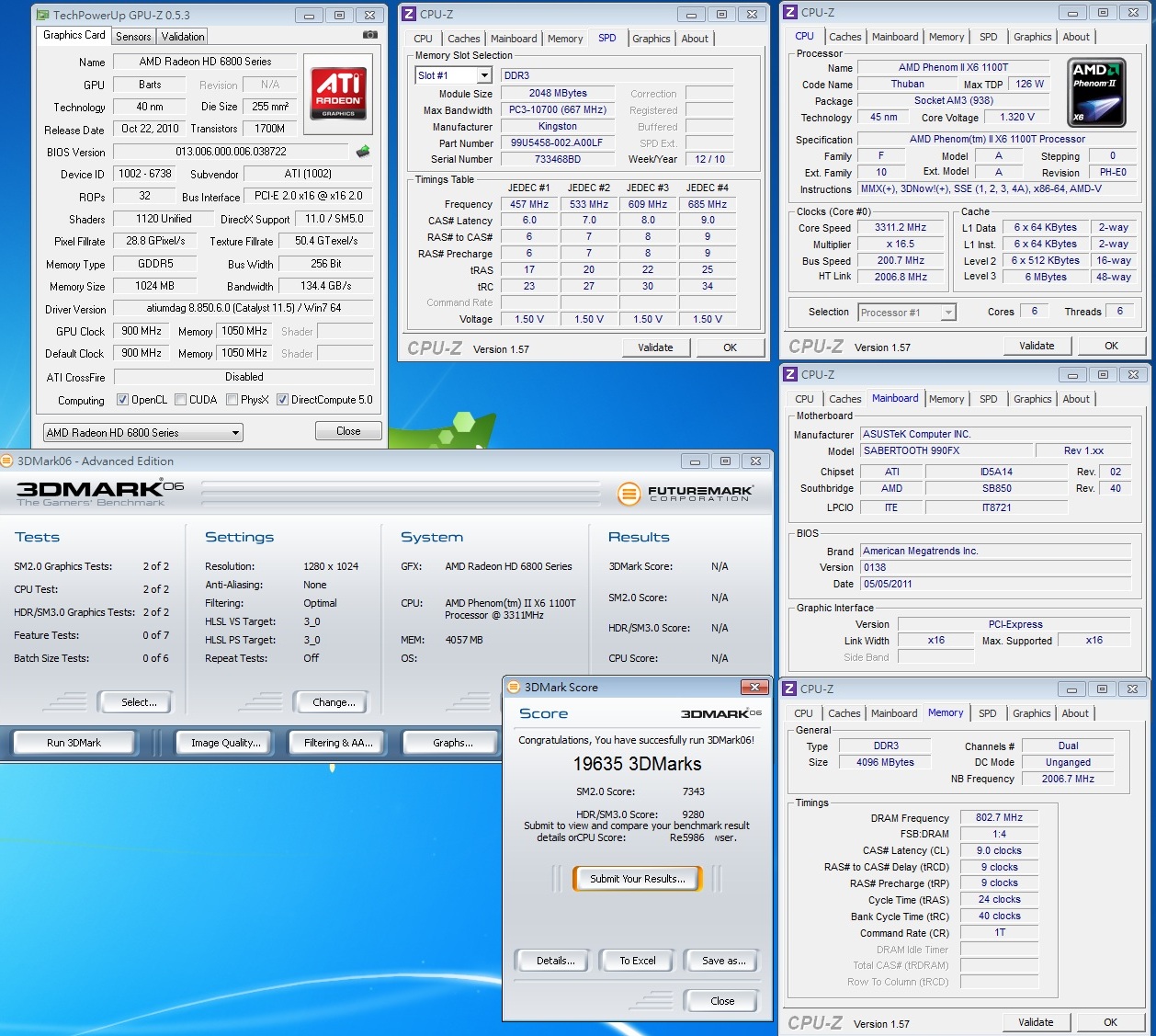

3DMARK 06
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-12.jpg

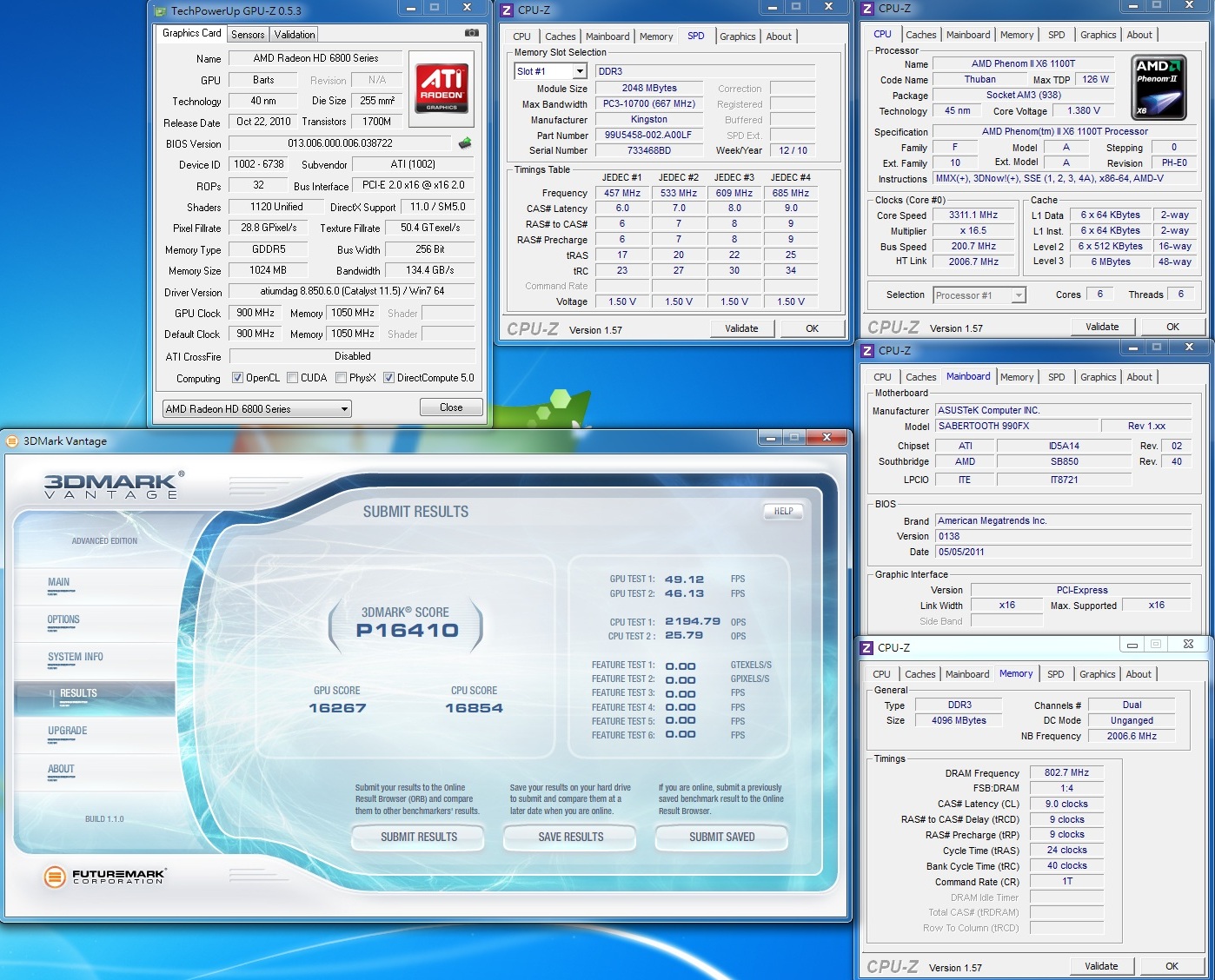

3DMARK VANTAGE
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-13.jpg

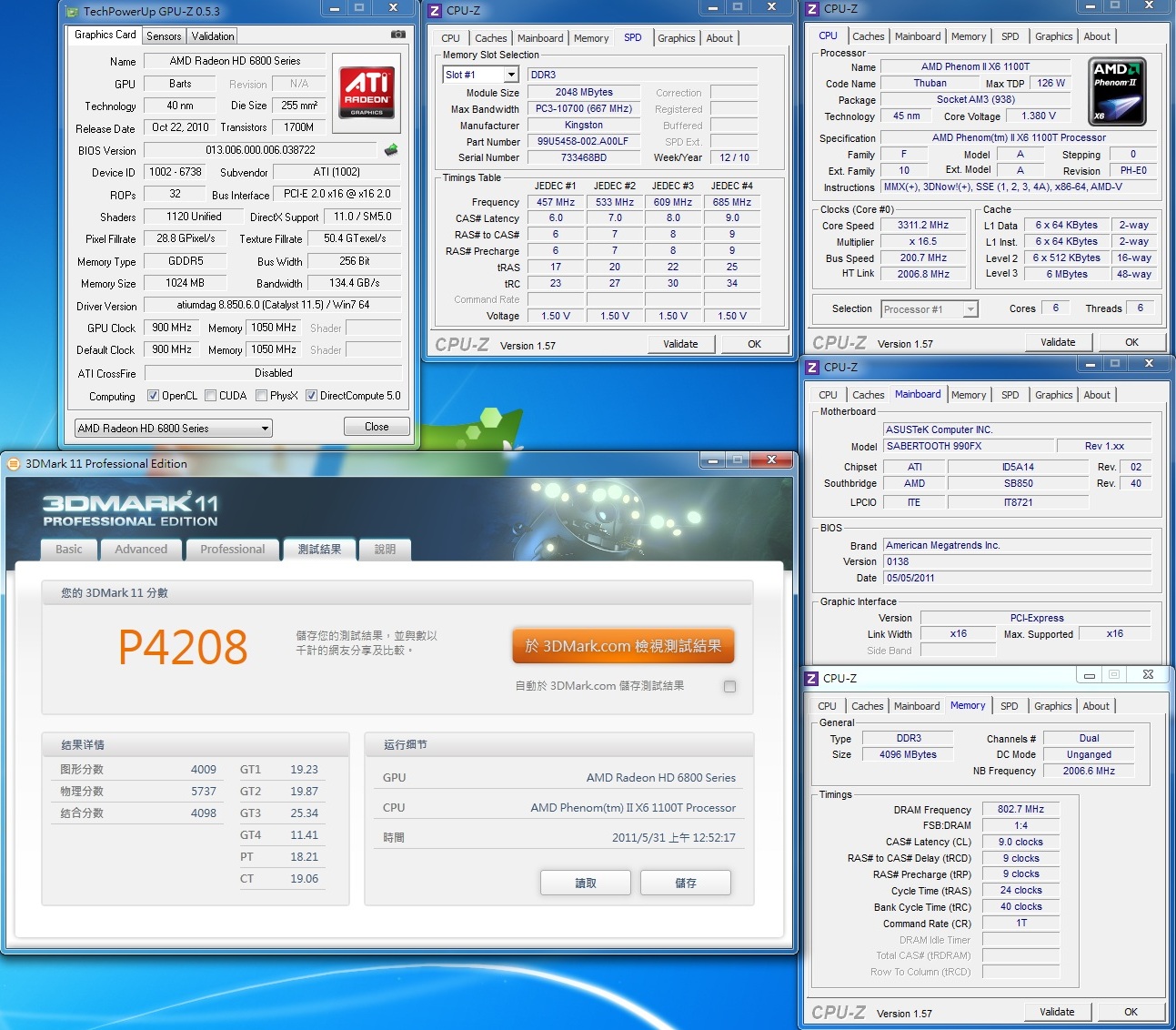

3DMARK 11
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-14.jpg

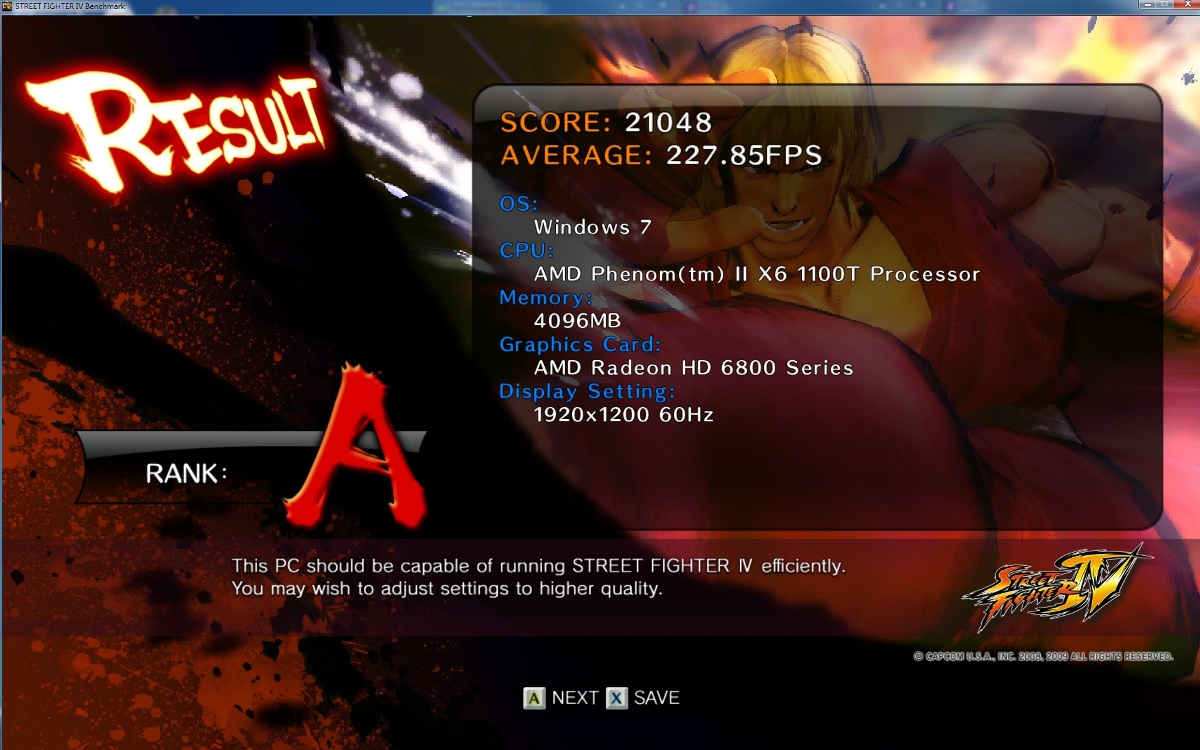

STREET FIGHTER4 Benchmark
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-15.jpg

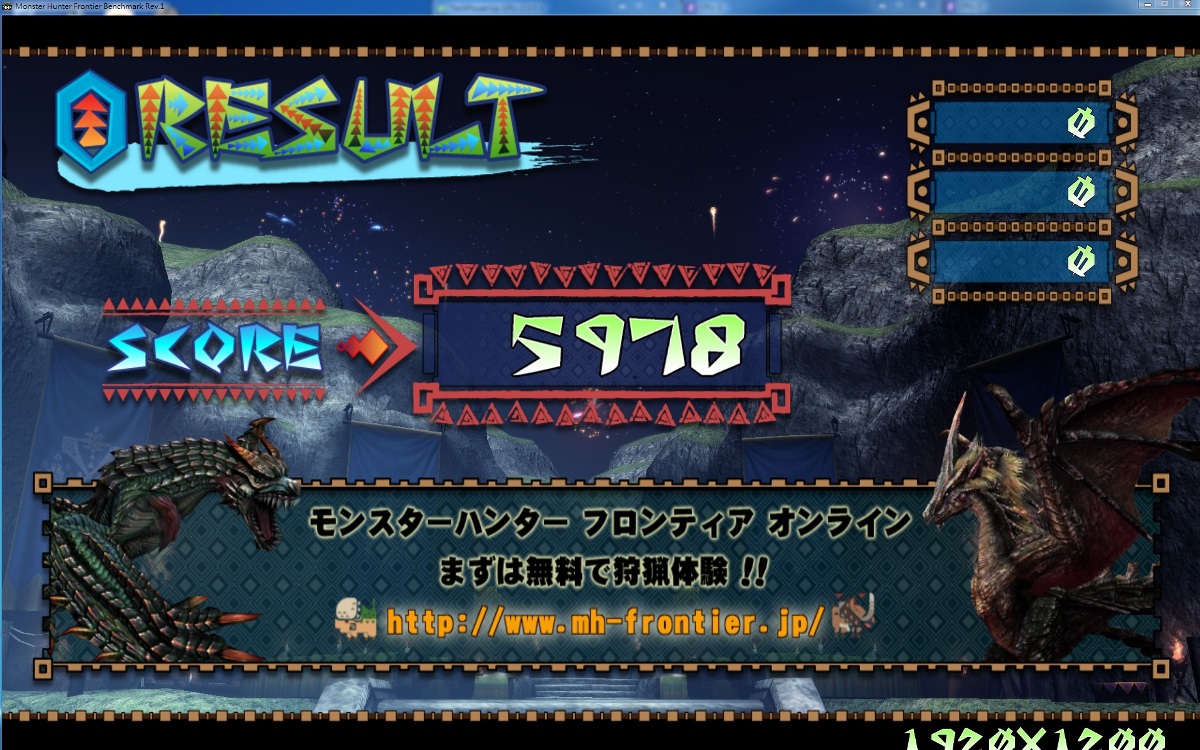

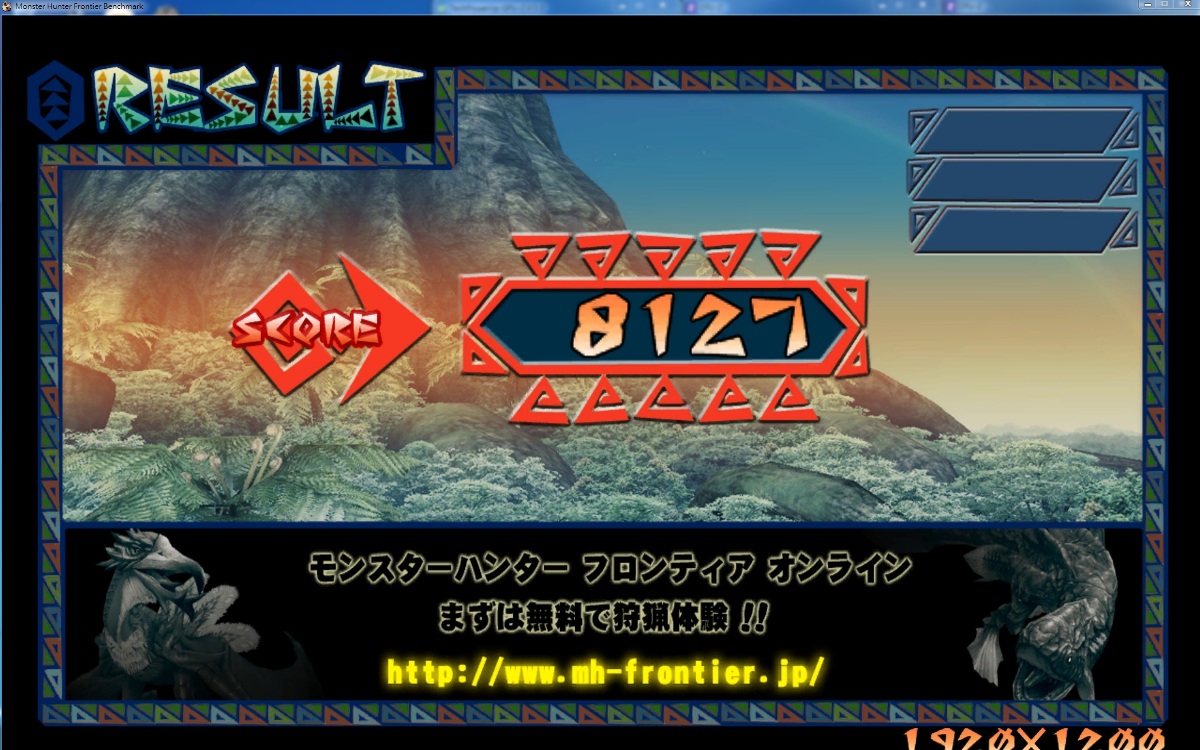

MHF Benchmark
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-16.jpg
MHF Benchmark 絆
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-16-1.jpg

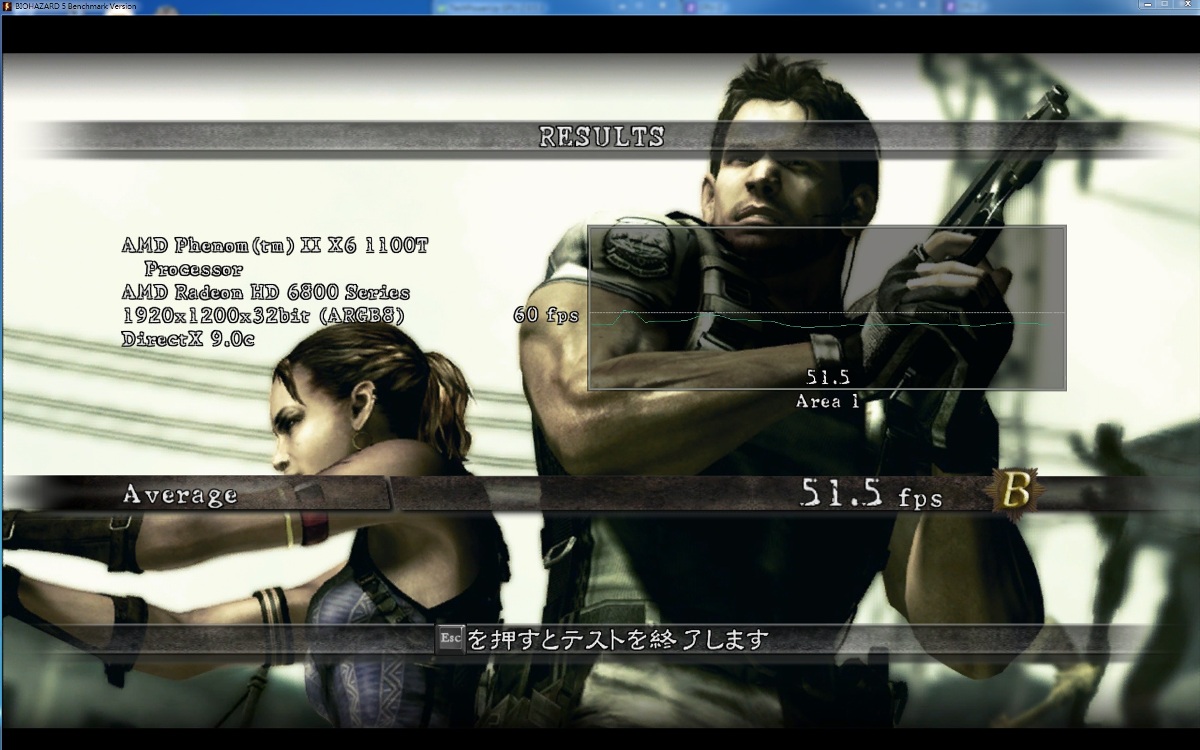

BIO5 Benchmark DX9 1920*1200
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-17.jpg
DX10 1920*1200
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-18.jpg

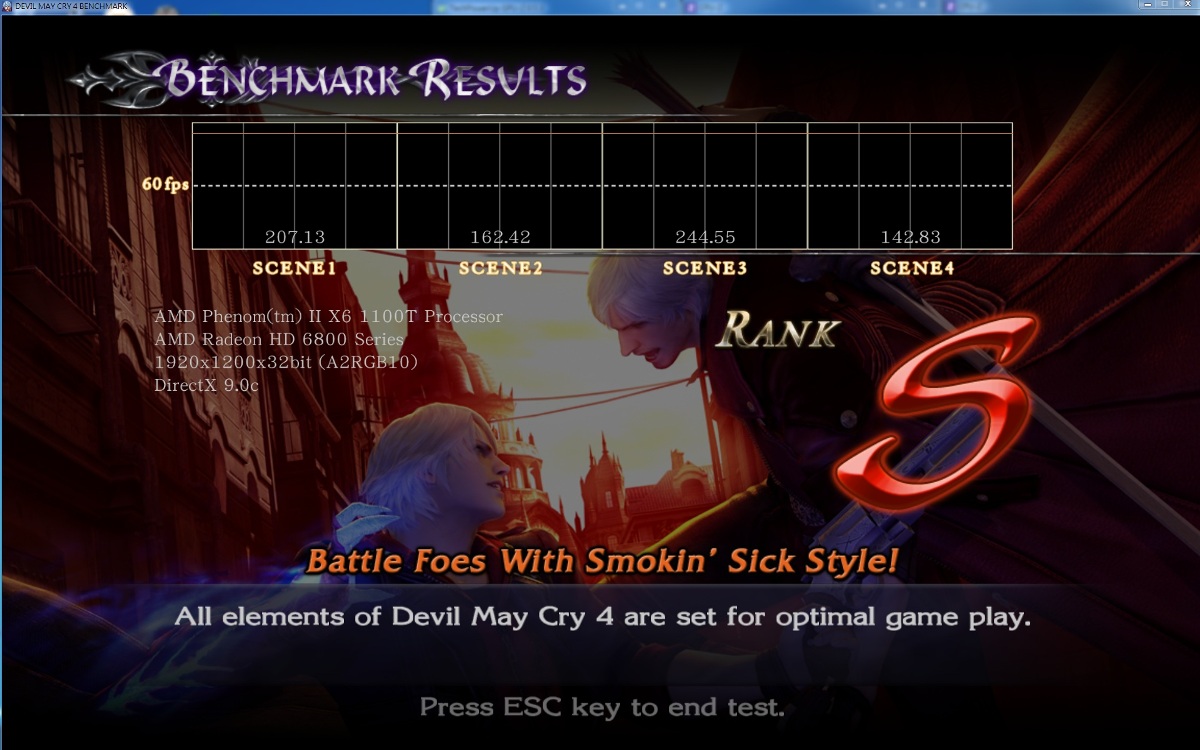

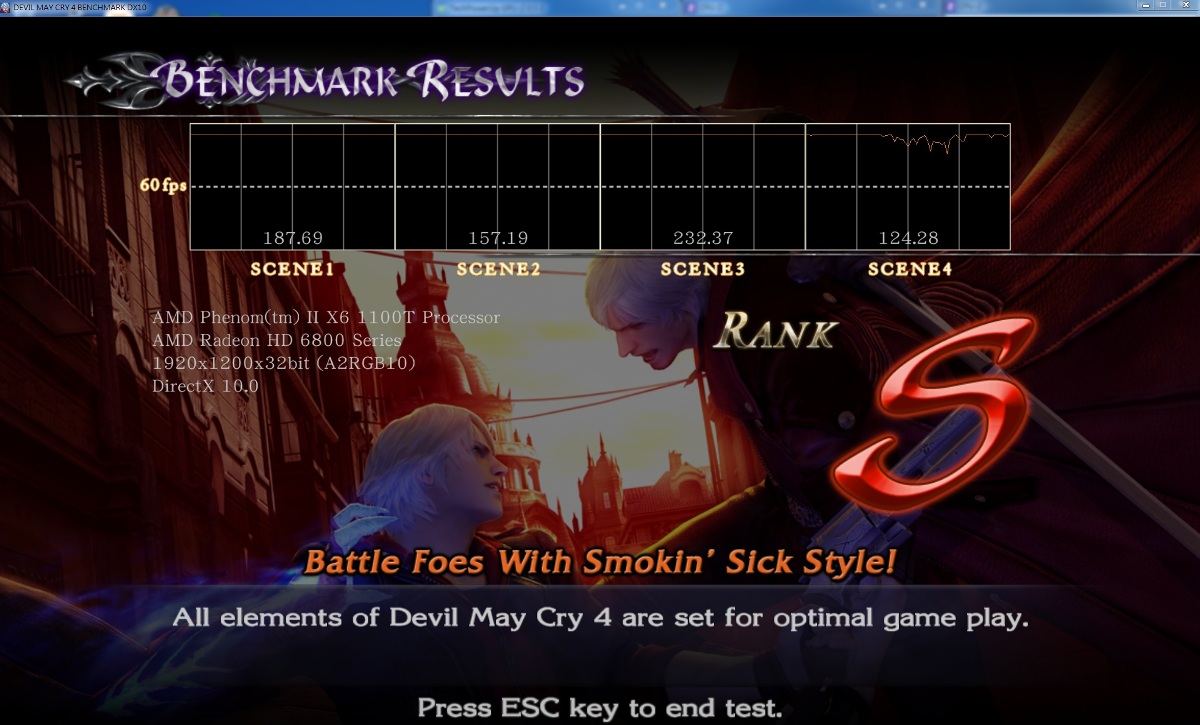

DEVIL MAY CRY4 Benchmark
DX9
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-19.jpg
DX10
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-20.jpg

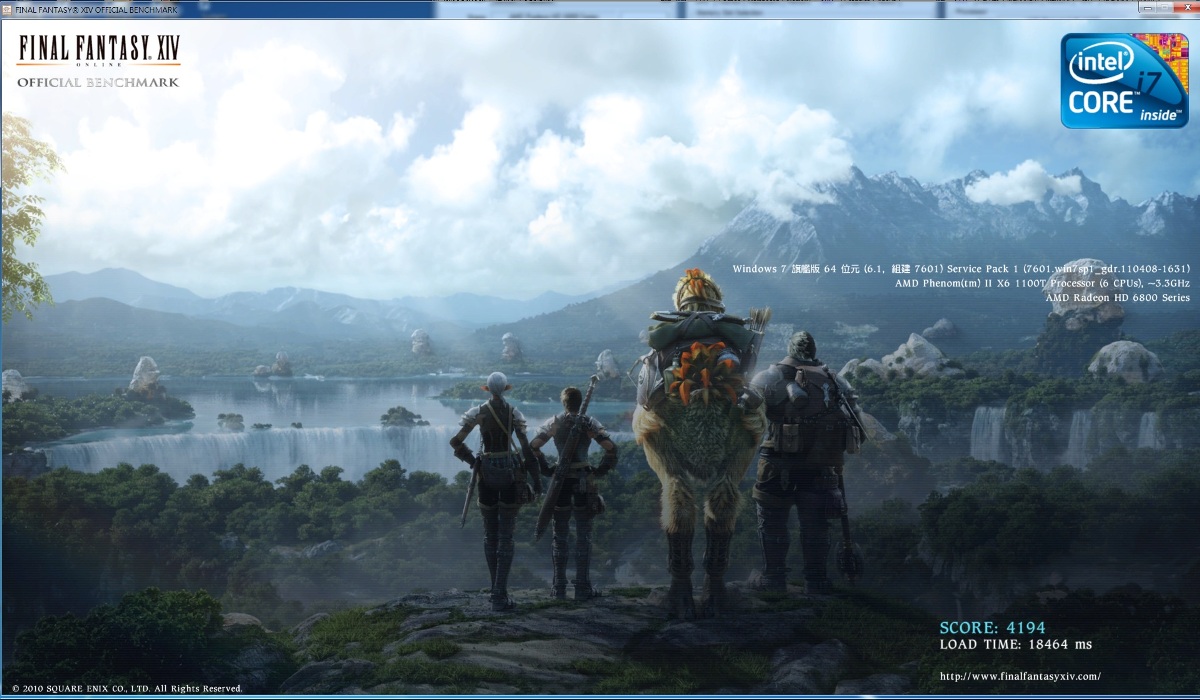

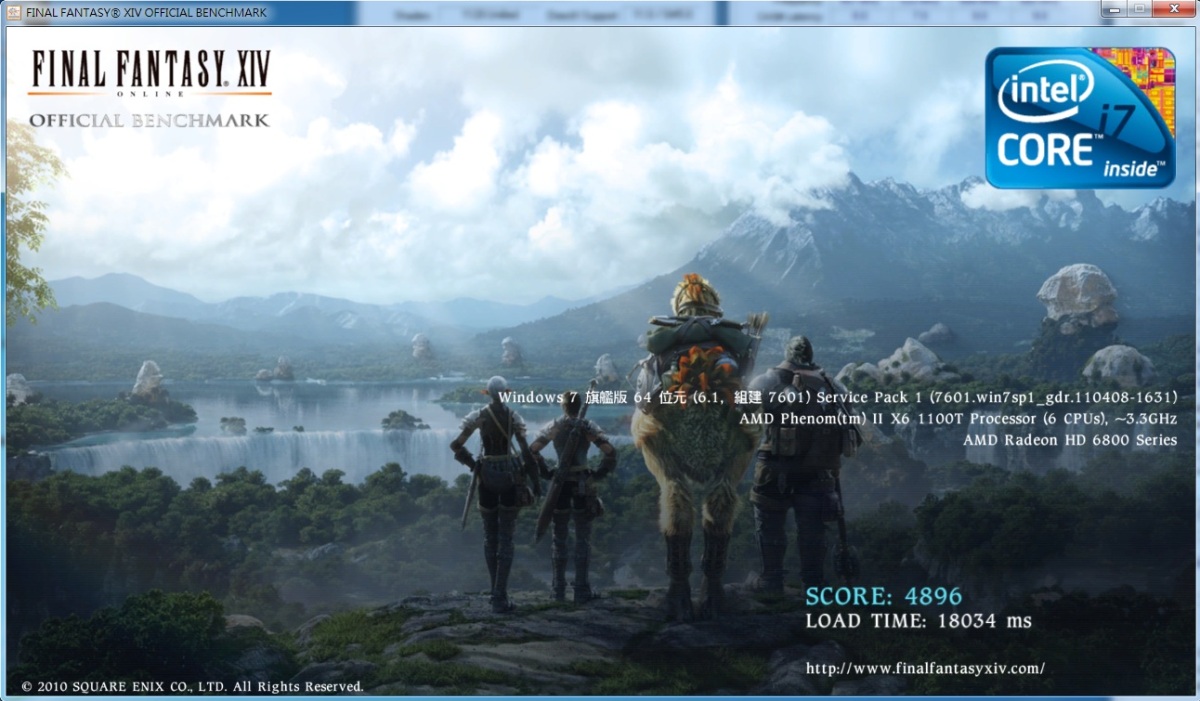

Final Fantasy XIV Benchmark High
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-21.jpg
Final Fantasy XIV Benchmark Low
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-22.jpg

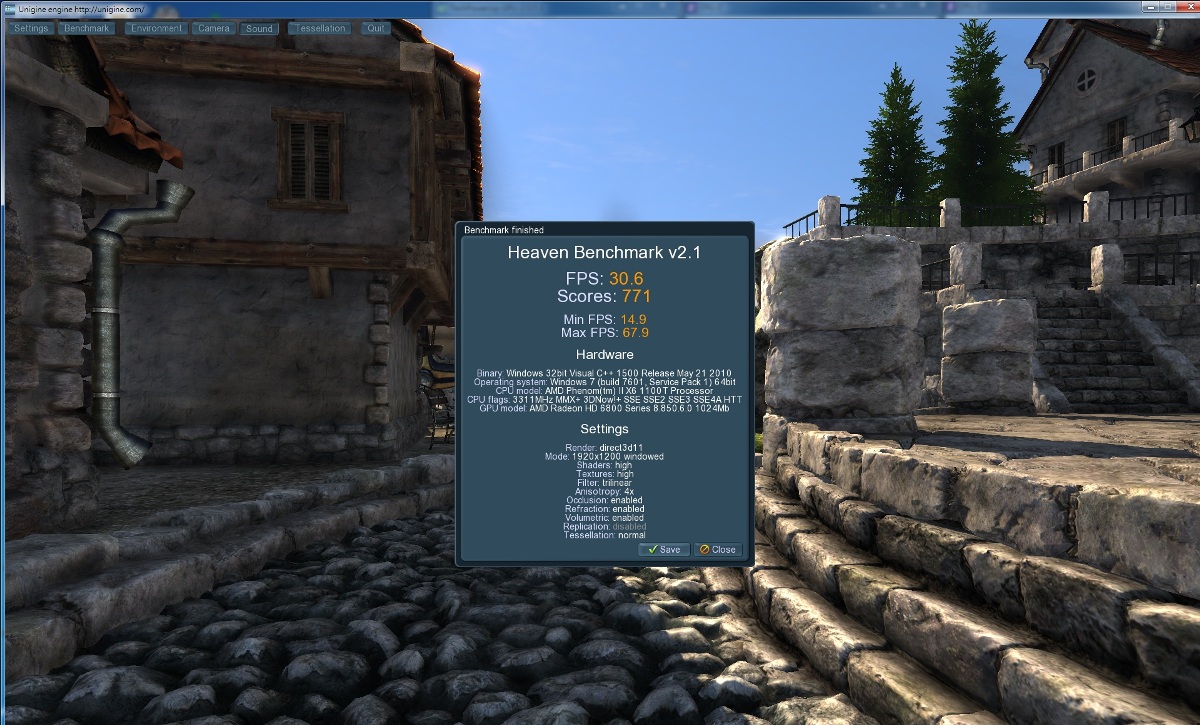

HEAVEN BENCHMARK 2.1
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-23.jpg

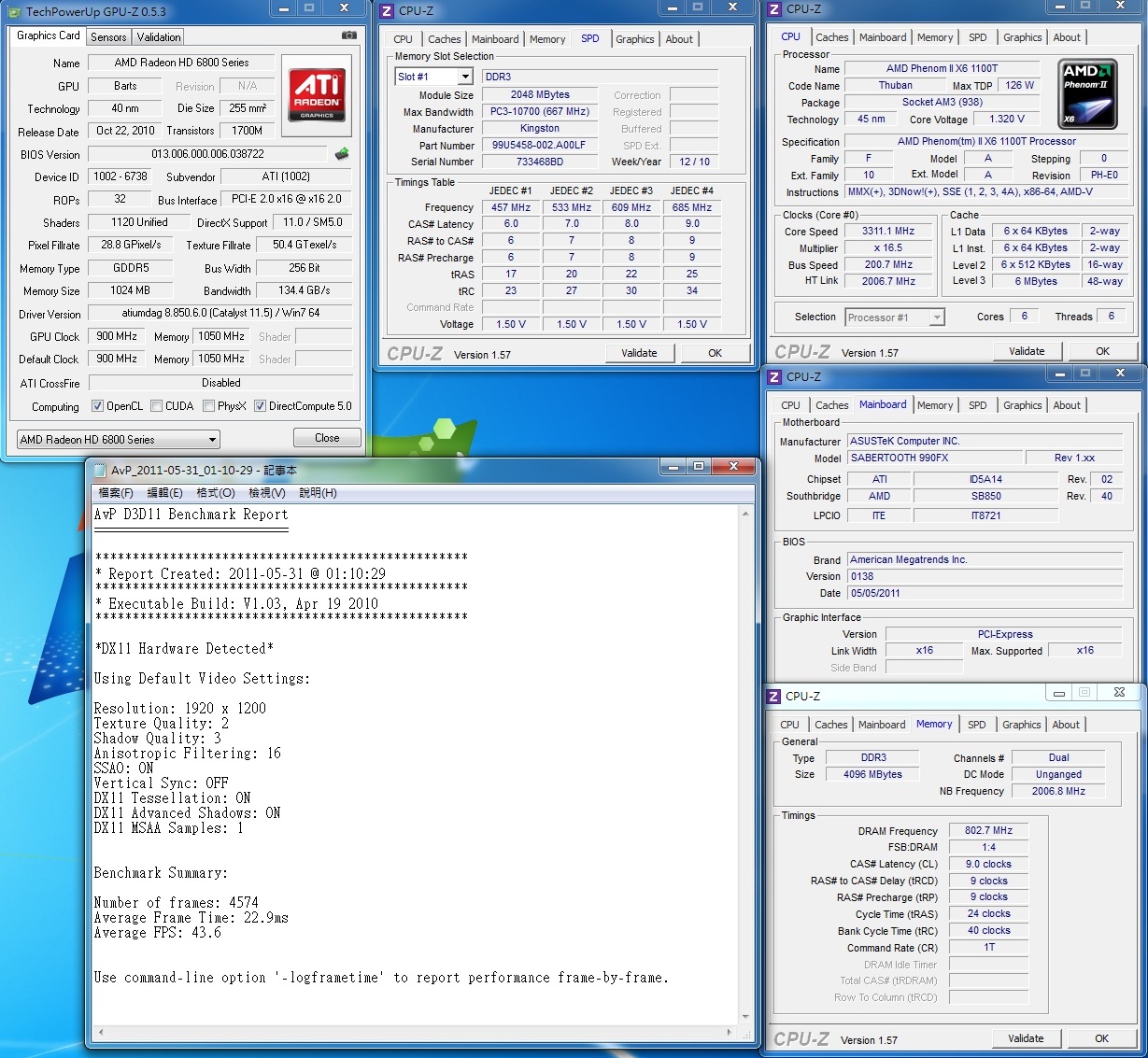

異形戰場 Benchmark
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-24.jpg

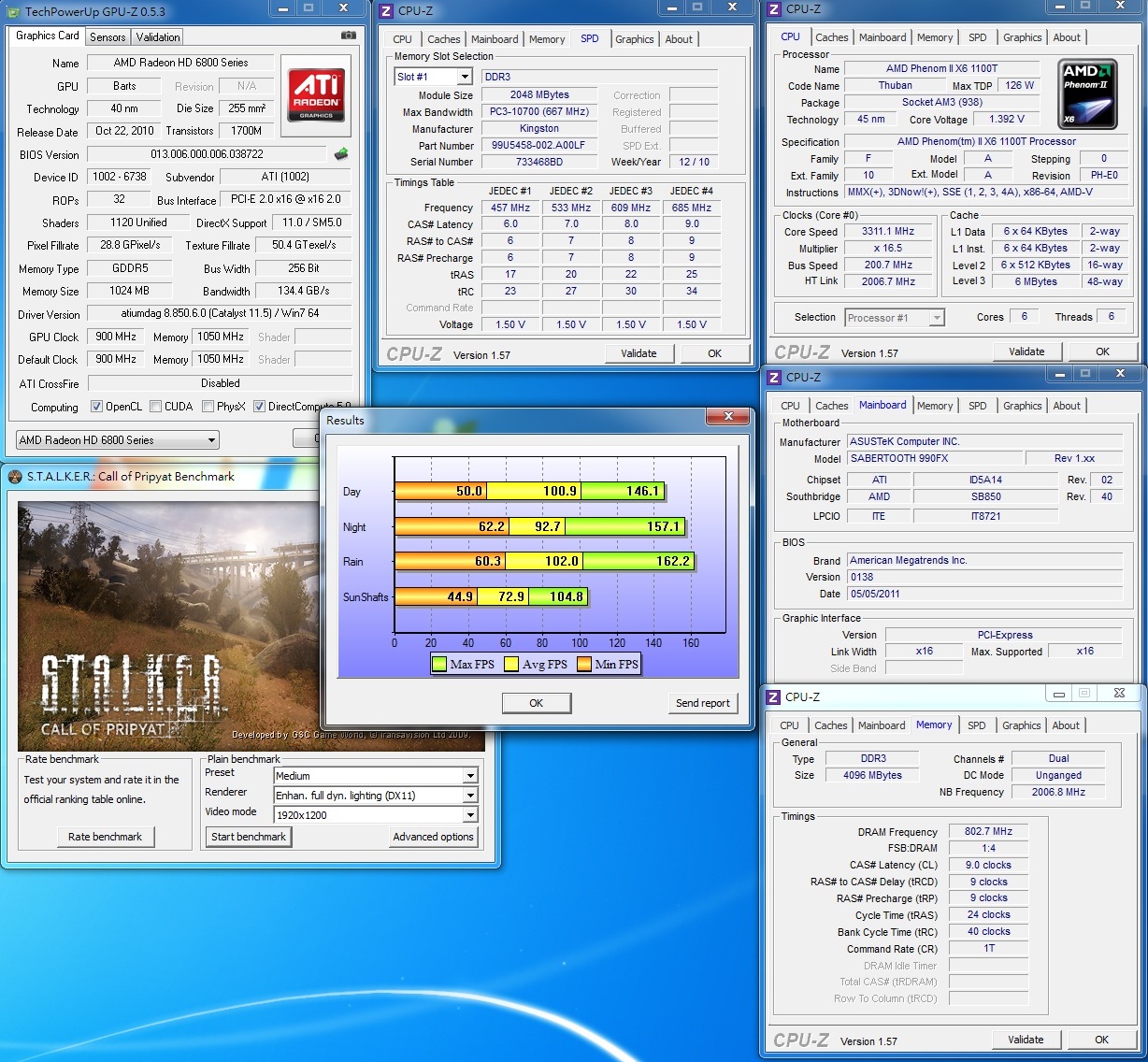

STALKER Call of Pripyat DirectX 11 Benchmark
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-25.jpg

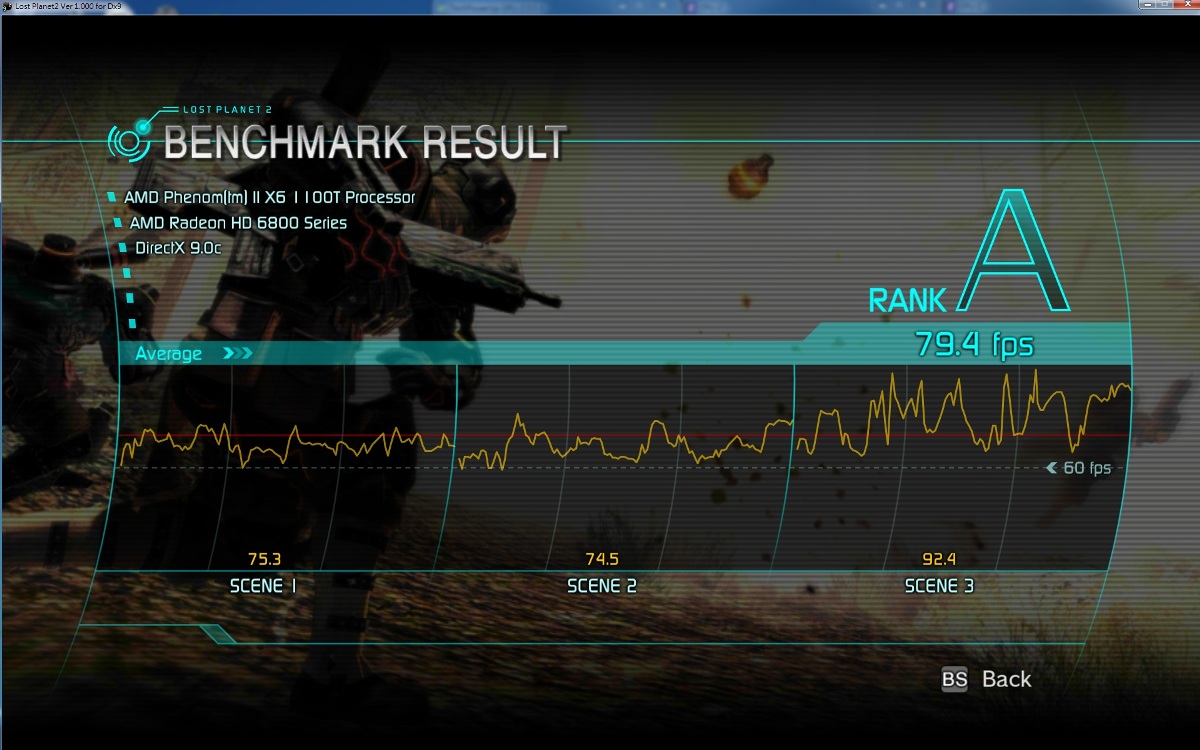

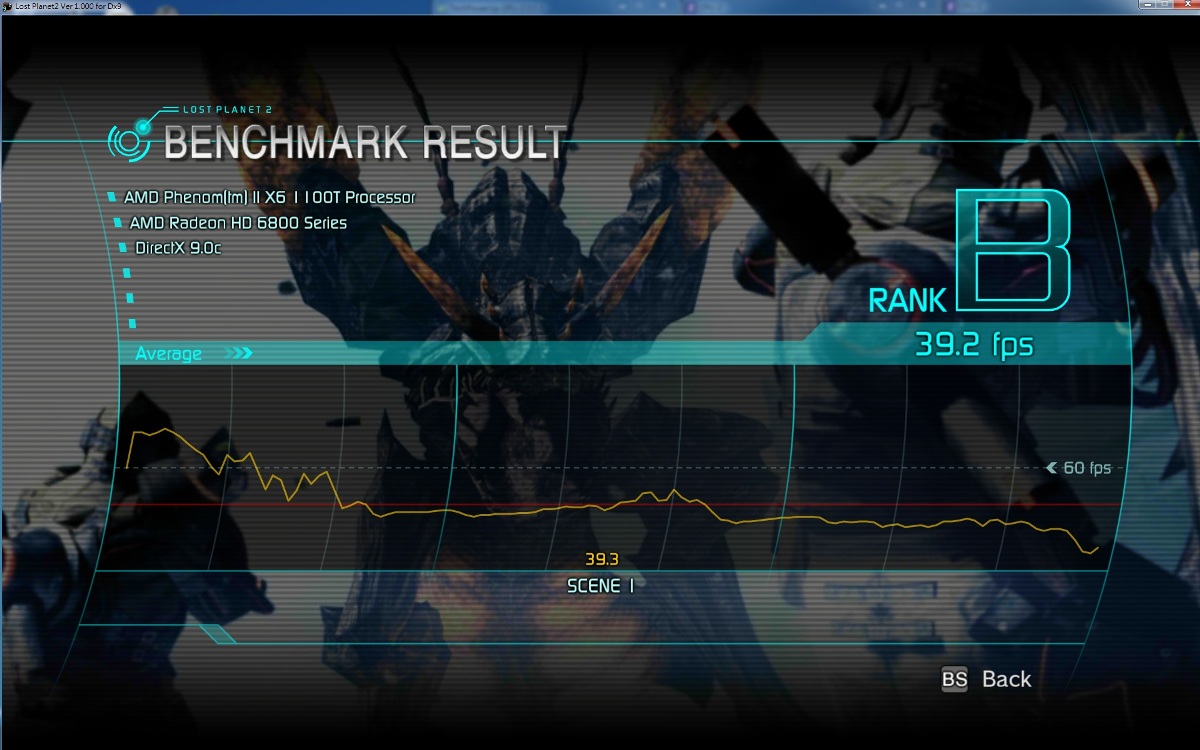

Lost Planet 2 Benchmark DX9 TESTA 1920*1200
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-26.jpg
Lost Planet 2 Benchmark DX9 TESTB 1920*1200
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-27.jpg

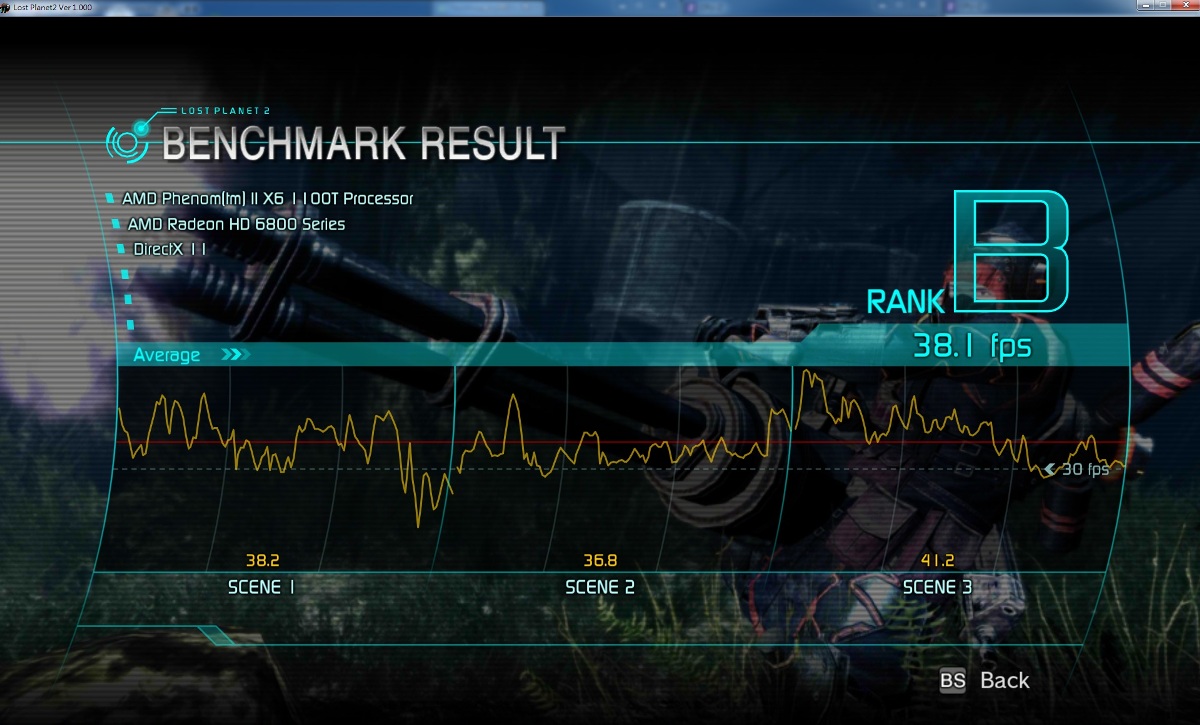

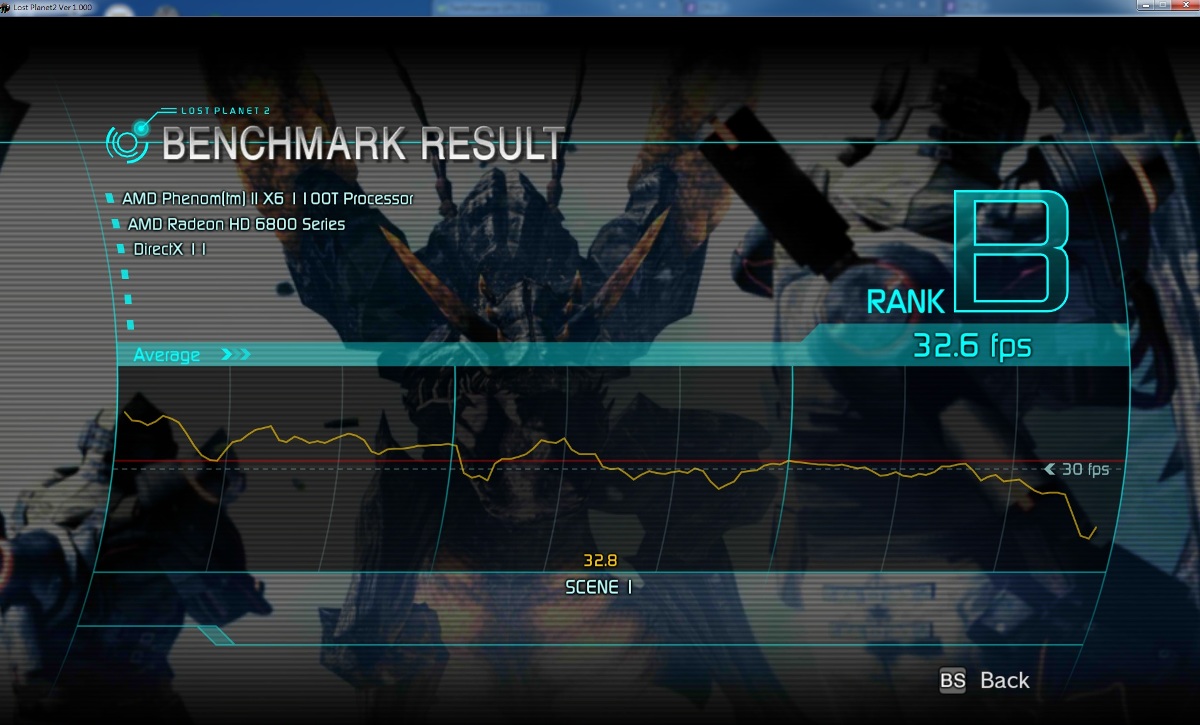

Lost Planet 2 Benchmark DX11 TESTA 1920*1200
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-28.jpg
Lost Planet 2 Benchmark DX11 TESTB 1920*1200
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-29.jpg
CINBENCH R10 X64
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-32.jpg

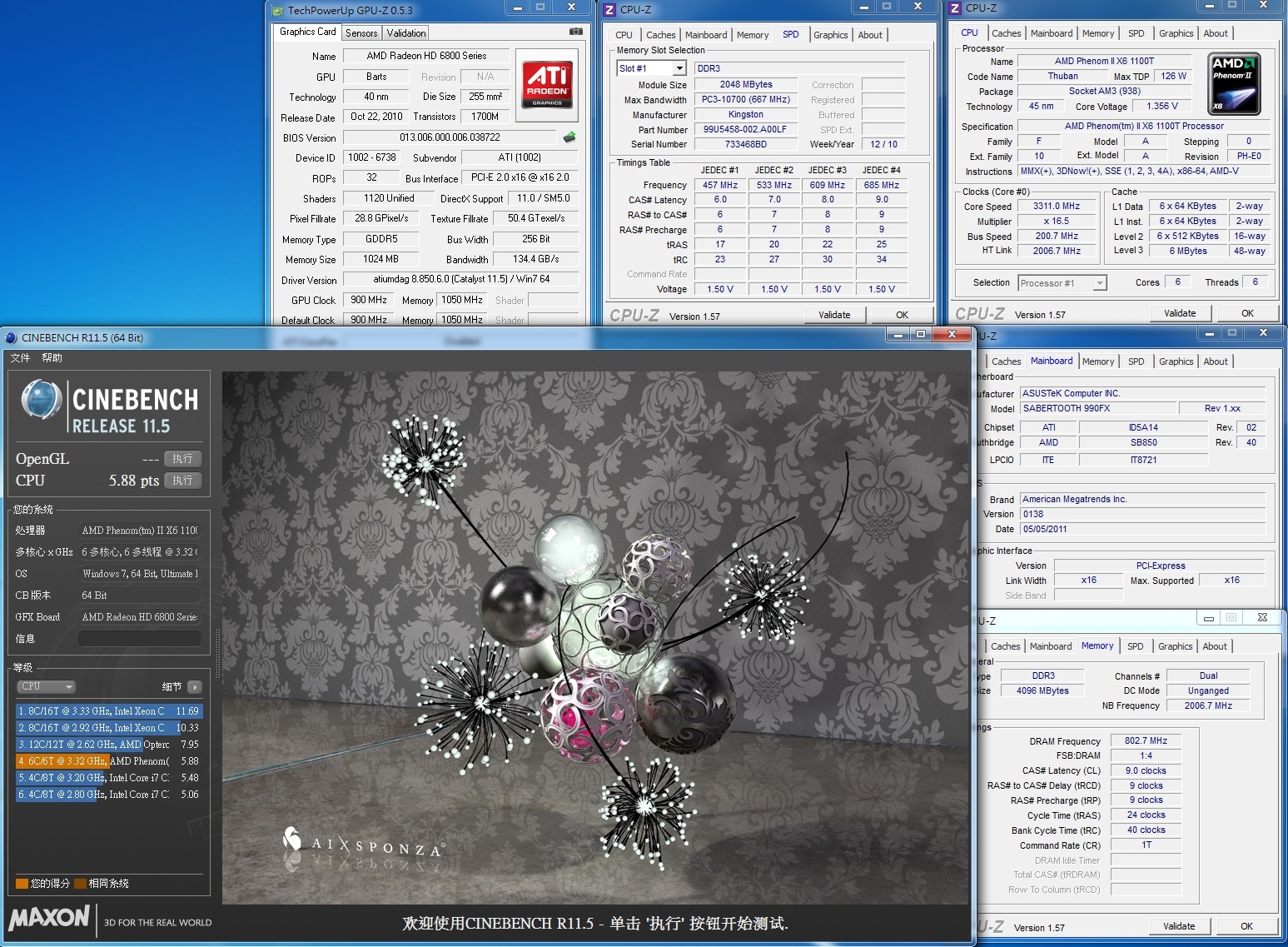

CINBENCH R11.5 X64
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-31.jpg

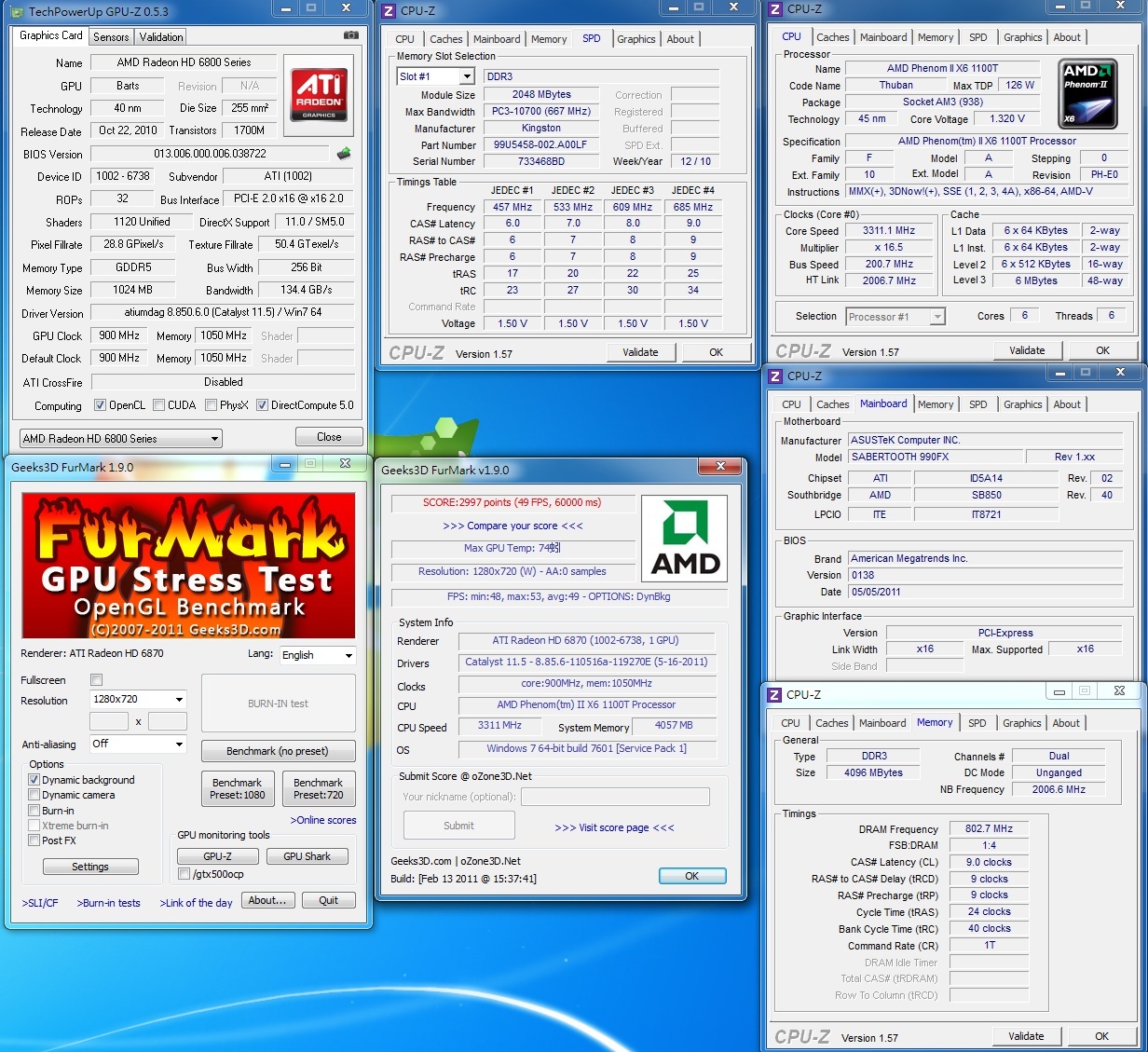

FURMARK
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-32.jpg
DirectComputeBenchmark
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-33.jpg
ComputeMark

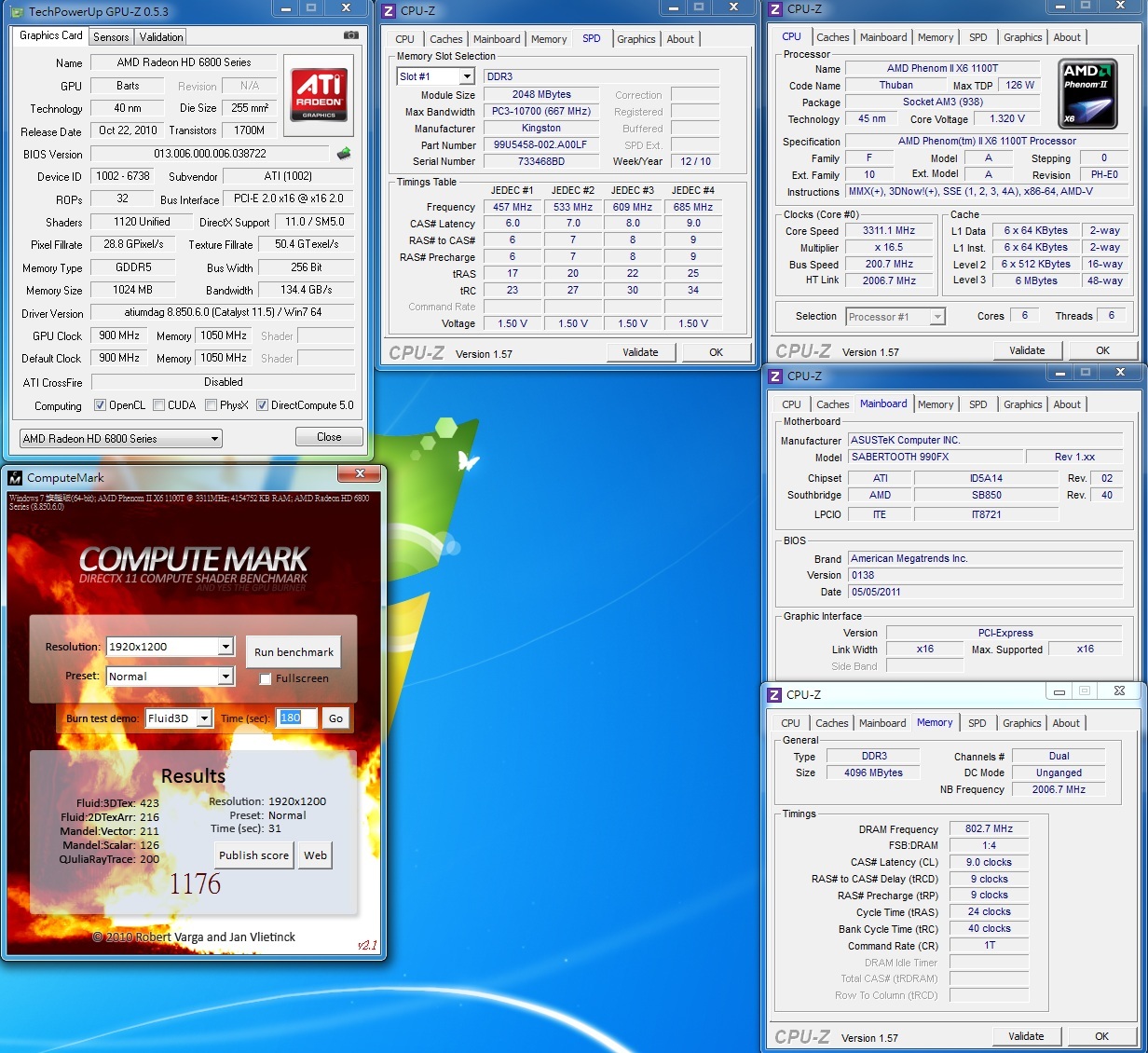

http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-34.jpg
Co CoresMark2010
http://picx.xfastest.com/wingphoenix/MB/ASUS/SABERTOOTH990FX/SABERTOOTH990FX-37.jpg
小結:
這張SABERTOOTH 990FX主打是喜歡耐用及穩定市場消費族群，
雖說追求穩定但SABERTOOTH 990FX表現的效能也算是相當不錯，
屬於第一波990FX晶片組AM3+平台主機板優質生，
990FX+SB950平臺將會是推土機平台的最高階組合，
當然也具有AMD家最完整的RAID功能外(RAID0、1、5等)，
也加入Intel6系列晶片組平台主機板為使用者新設計的細節功能如圖形化的UEFI BIOS，
持續提升主機板本身耐用度(AMD平台第一次導入SABERTOOTH產品)及效能調教方式，
務求提供使用者最簡便的方式來達成，也為了AMD處理器保留開核功能，
特別在BIOS上保留開核選項，使用者一樣可開機進入BIOS設定，
將CPU開核(不過前提是CPU能開核)，畢竟使用者不見得馬上就能買到新的推土機CPU，
舊的能開核的CPU可以先拿來擋著先(而且據說推土機貌似也能開核)。
SABERTOOTH 990FX一樣完整支援AMD的推土機及舊款45nm AM3腳位的Phenom II X6系列CPU
不管是提供的功能來說都是目前AMD平台的相當不錯的配置，採用全固態電容，
DiGi+數位供電8+2相設計，散熱設計、軍規用料、陶瓷散熱技術、Thermal Radar、
USB3.0、UEFI BIOS、前置USB3.0、Q-DESIGN、MEM OK等設計都是相當受歡迎的技術，
也支援目前最夯的USB 3.0，
透過內建2組Asmedia ASM1042 USB3.0晶片提供後2前2共計4組個USB 3.0連接埠，
使用者無須額外擴充就能擁有USB 3.0世代傳輸速度。
版子缺點就是價位向來就是較不具親和力，
不過相較於ROG主機板沒有採用Intel Gb級網路晶片是比較可惜之處，
以上測試提供給有需要的網友們參考，感謝賞文!!
--
