[開箱] msi微星 Z68A-GD80主機板

[ChangElvis (羽神翼)]

超頻精靈好讀版
http://www.xfastest.com/viewthread.php?tid=62323&fromuid=38227
==============================================================================

微星在P67主機板上市的時候開始導入第二代軍規用料及第二代超頻精靈，
除了強化主機板的品質與穩定性之外，更可以輕鬆完成超頻動作
歷經Intel B2瑕疵機片事件之後，Sandy Bridge功能應用完整版的Z68也以B3的姿態現身
讓我們來看看msi微星針對中高階使用者推出的Z68A-GD80主機板

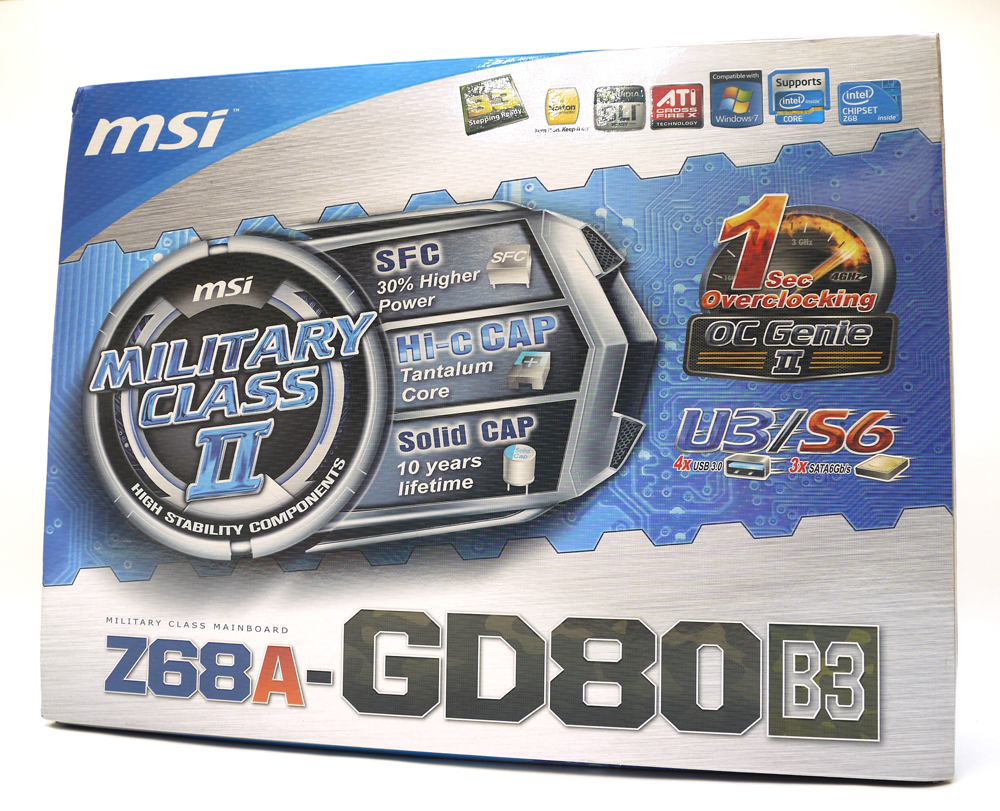

包裝外盒正面
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/01.jpg
承襲微星一貫的主機板包裝風格，第二代軍規用料及超頻精靈特別醒目突出

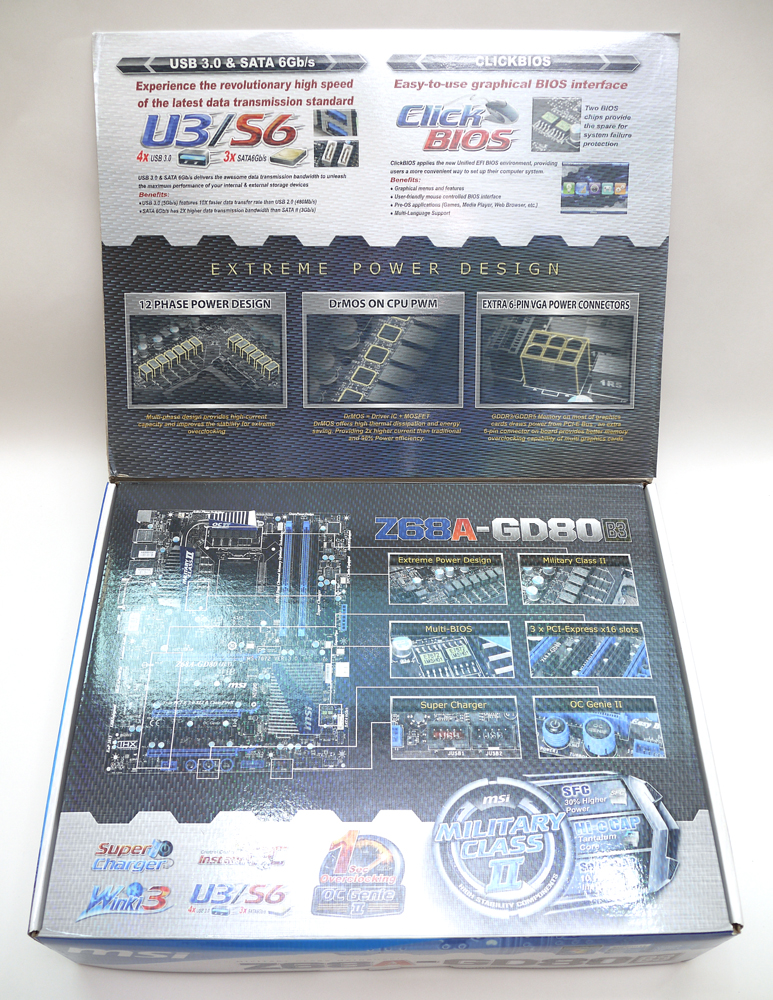

外蓋內側
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/02.jpg
特色說明

外盒背面
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/03.jpg
詳細規格

盒裝配件
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/04.jpg

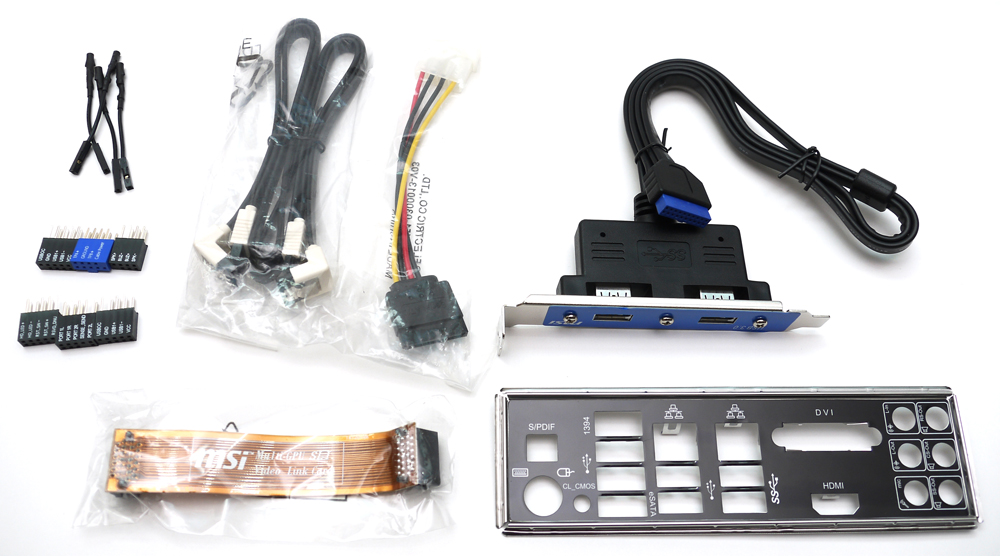

V-Check Cable、m-Connector接線器、SATA傳輸線與電源轉接線、後置USB 3.0擴充面板
、SLI橋接器、I/O擋板

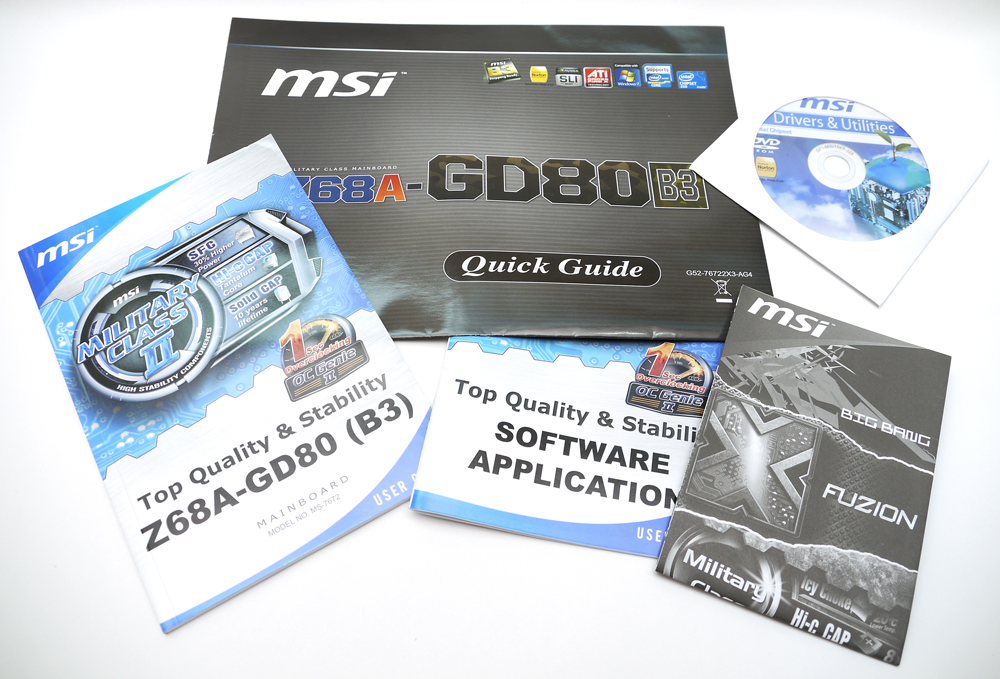

說明書與驅動軟體光碟
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/05.jpg

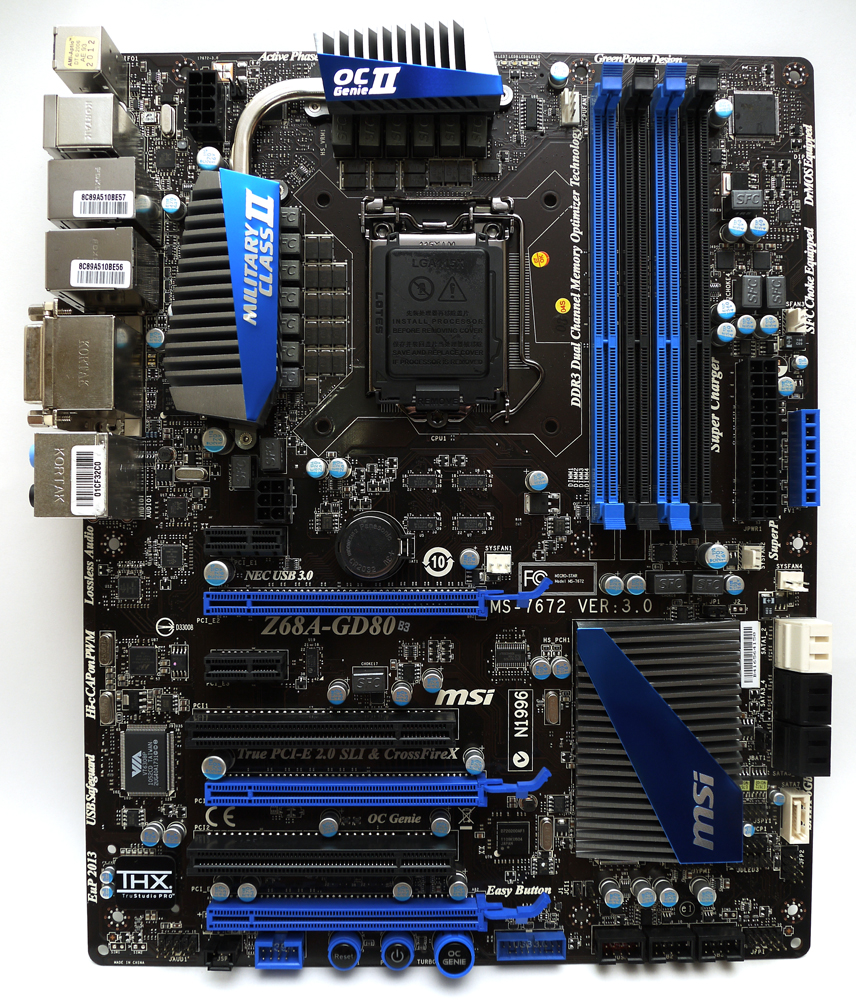

主機板正面全貌
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/06.jpg
深褐色的PCB搭上黑藍配色的組件

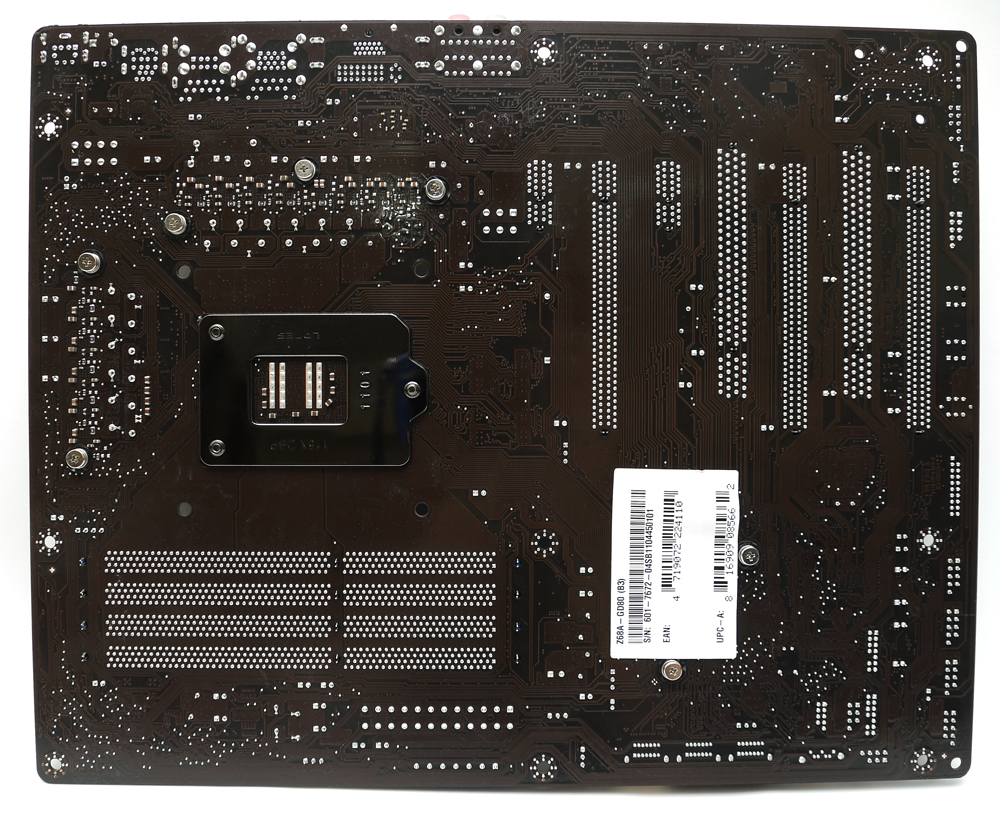

主機板背面
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/07.jpg

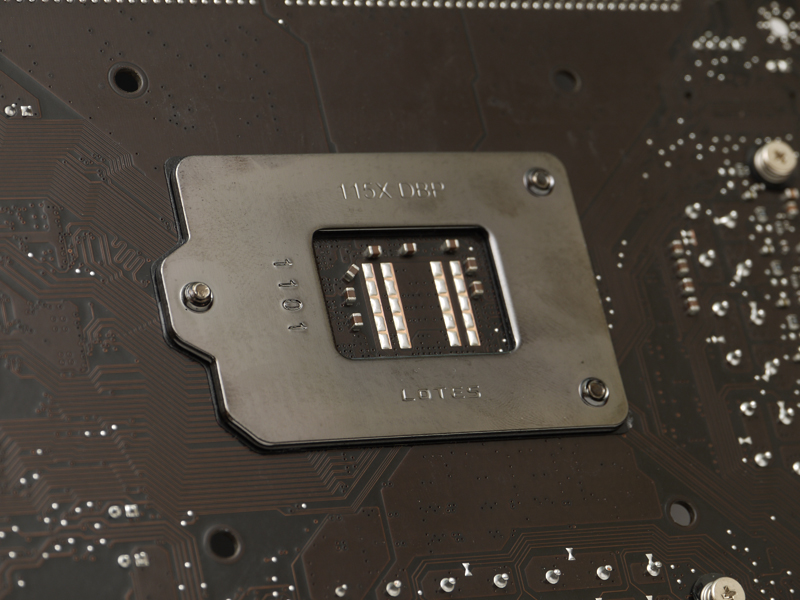

腳座使用LOTES製品
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/08.jpg

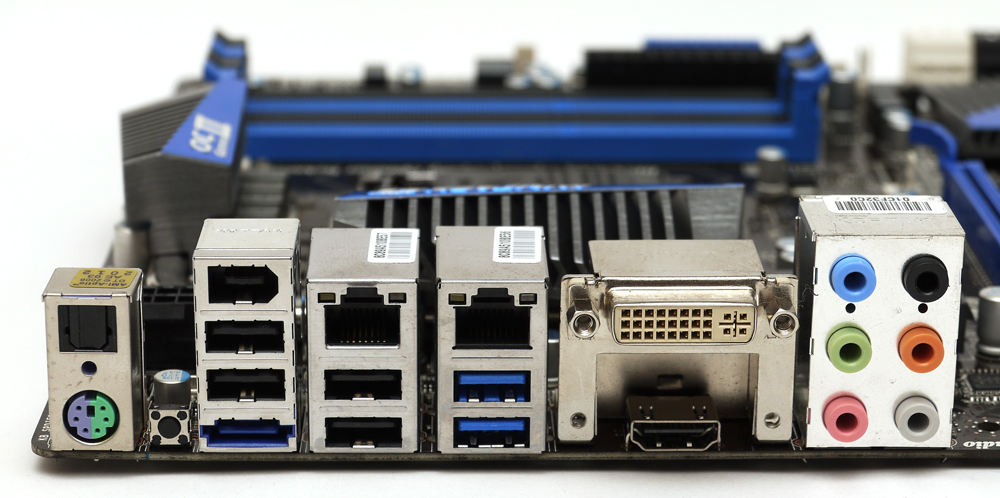

I/O Port
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/09.jpg
鍵鼠共用PS/2、光纖數位音源輸出孔、ClrCMOS紐、IEEE-1394a、e-SATA、4個USB 2.0
Port、2個USB 3.0 Port、2個Gb/s LAN Port、DVI-I Port、HDMI Port、HD-Audio類比音
源輸出孔

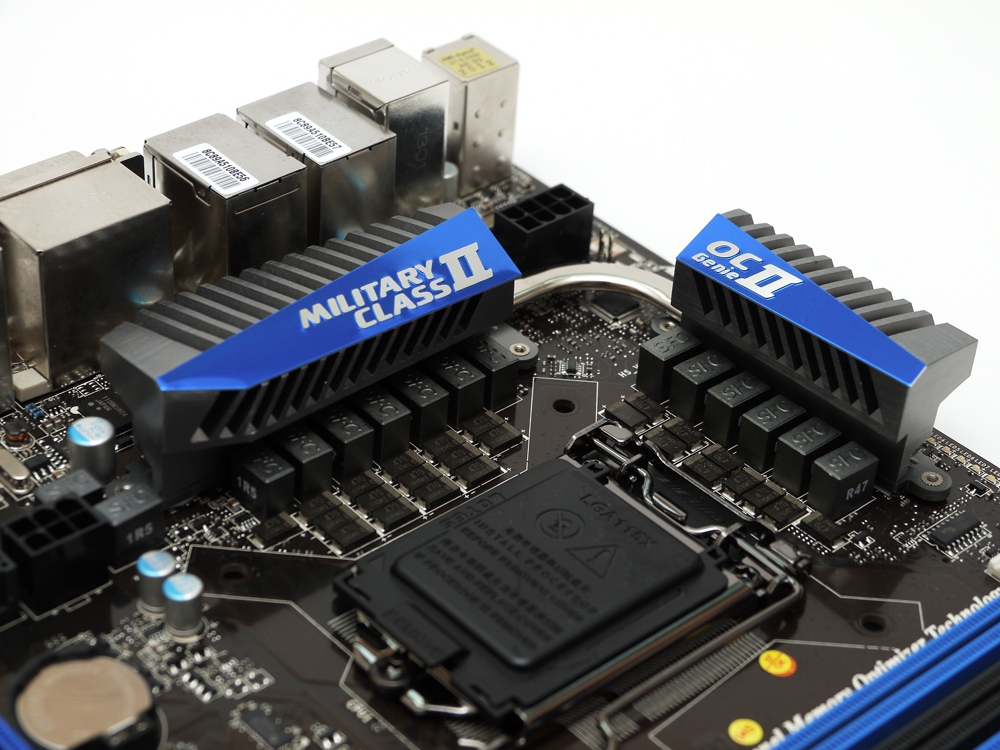

CPU周圍用料
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/10.jpg

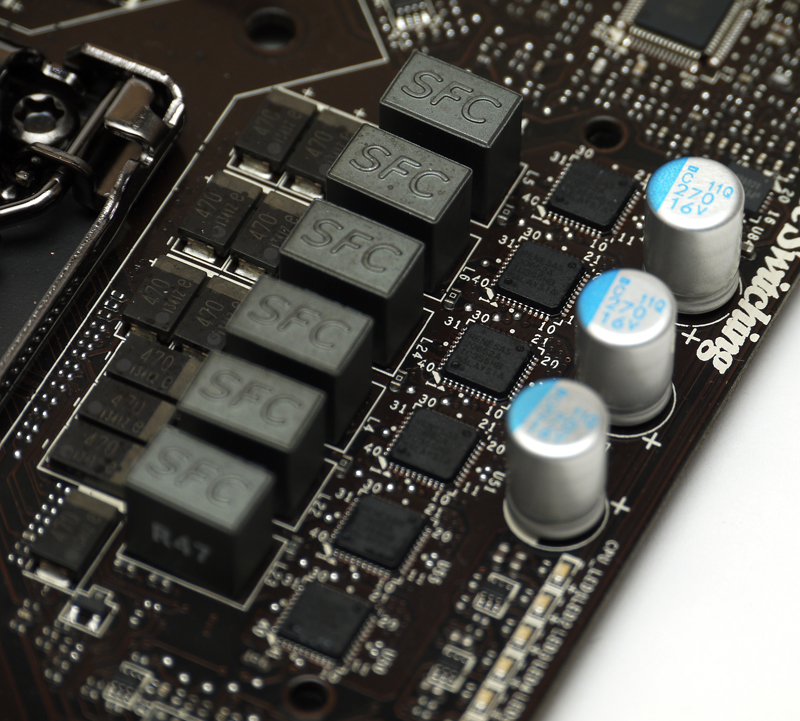

12相供電，搭配使用微星獨家SFC超導磁電感與Hi-c CAP鉭質電容

EPS 8 pin CPU專用12V電源插座，網路控制晶片使用Realtek RTL8111E
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/14.jpg

PCI-E 6 pin顯卡用12V電源插座
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/15.jpg

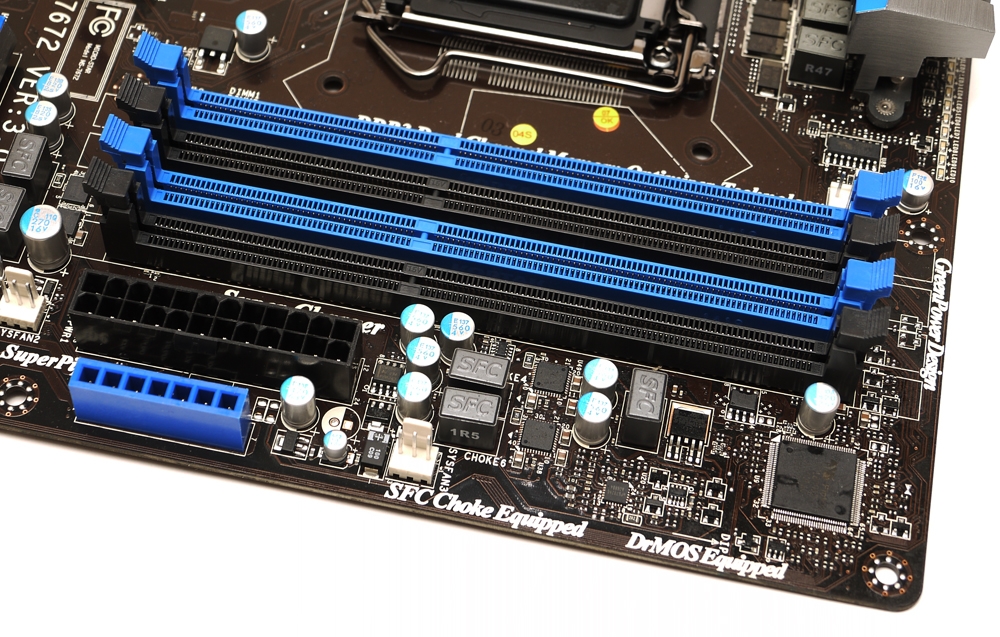

記憶體插槽區
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/16.jpg
圖片中左下角藍色的孔位即為V-Check連接孔

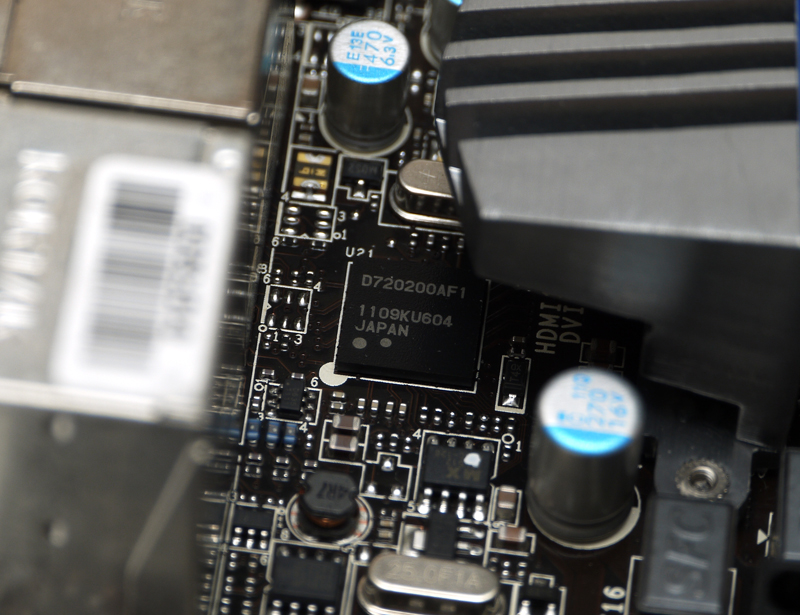

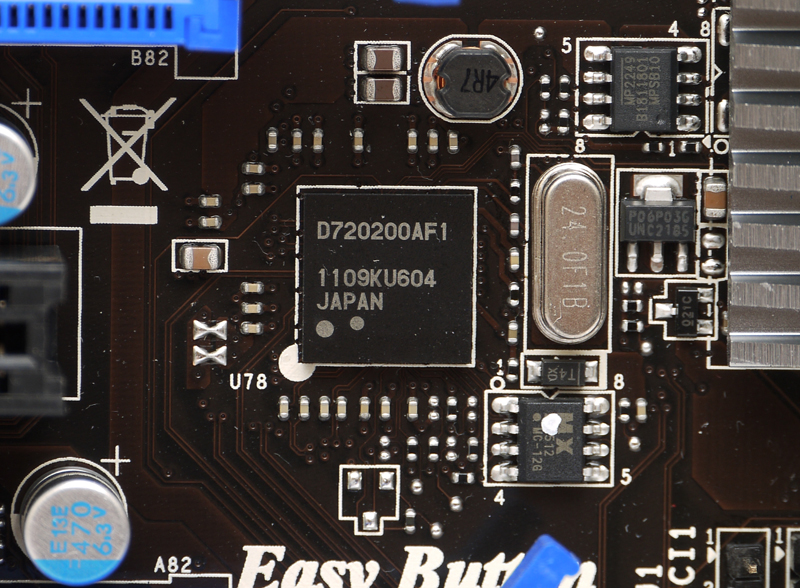

USB 3.0控制器採用Renesas D720200AF1晶片
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/17.jpg
這個晶片是供應後端I/O Port使用

第2個網路控制晶片一樣是使用Realtek RTL8111E
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/18.jpg

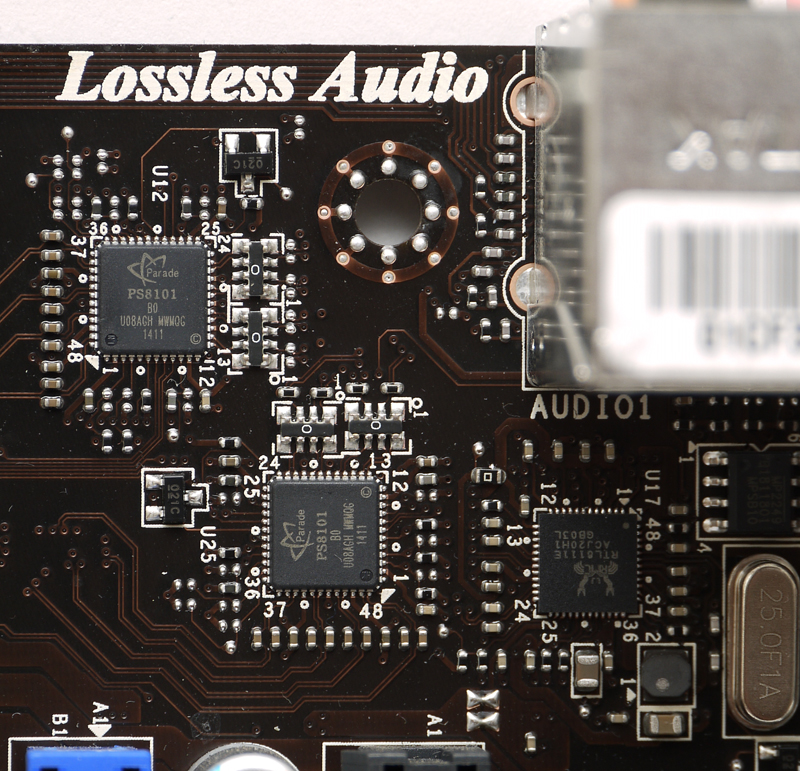

視訊轉譯晶片使用Parade PS8101

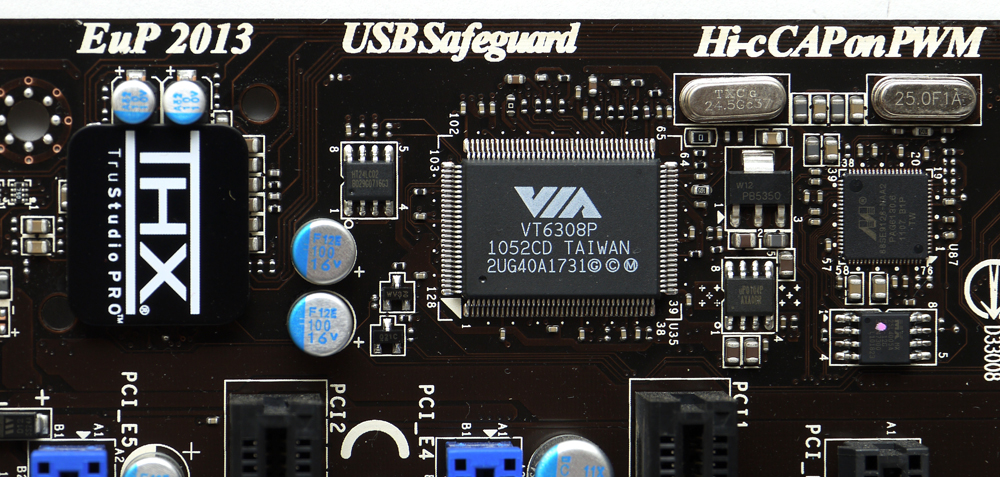

SATA 3.0控制晶片使用Marvell 88SE9128，IEEE-1394a控制晶片使用VIA VT6308P
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/19.jpg

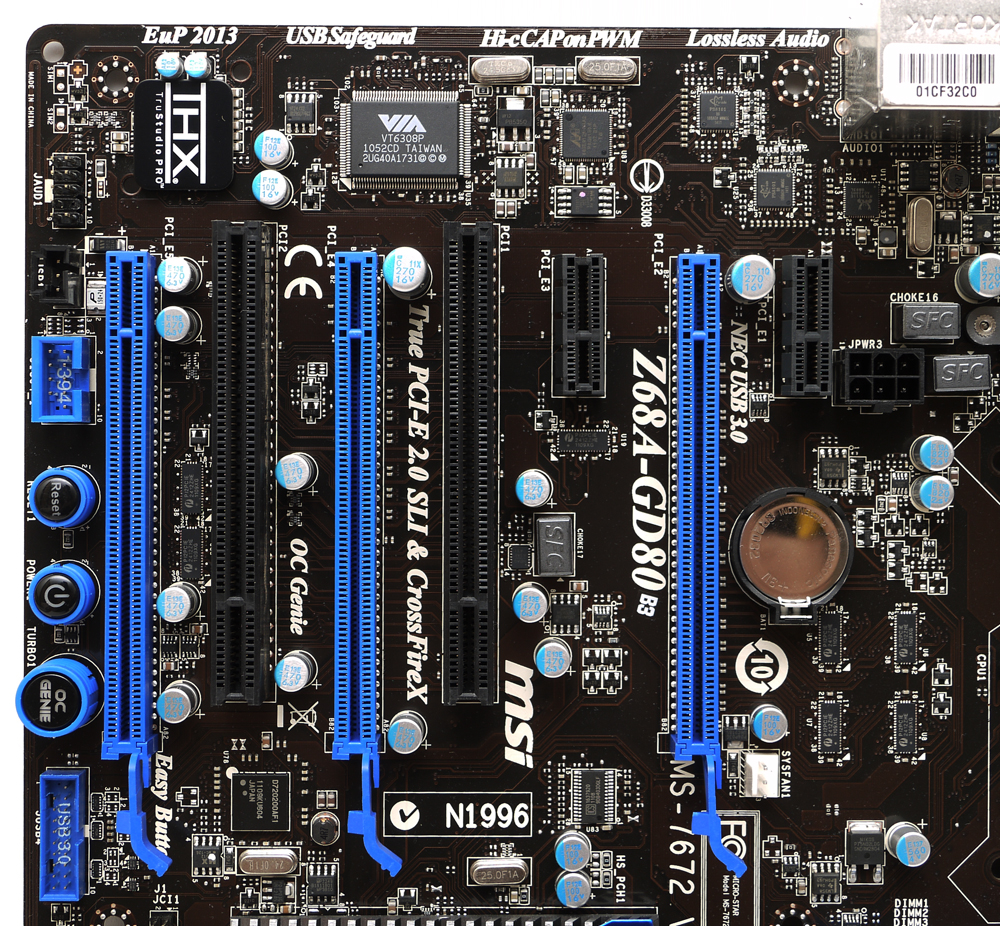

擴充卡插槽
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/20.jpg

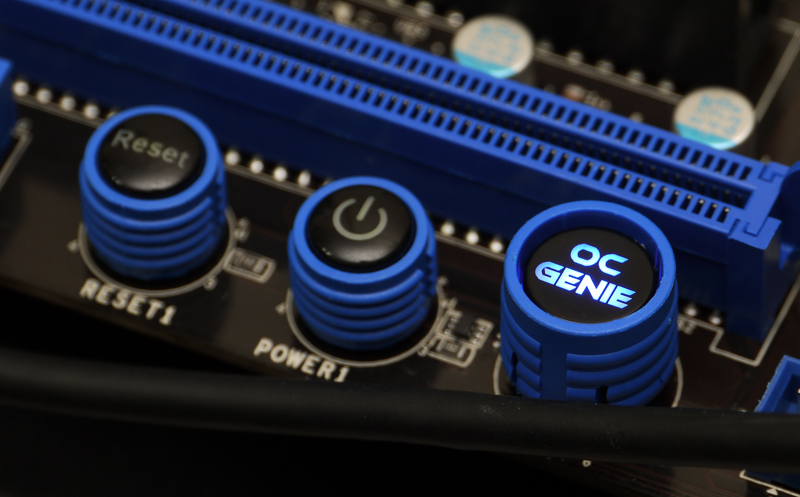

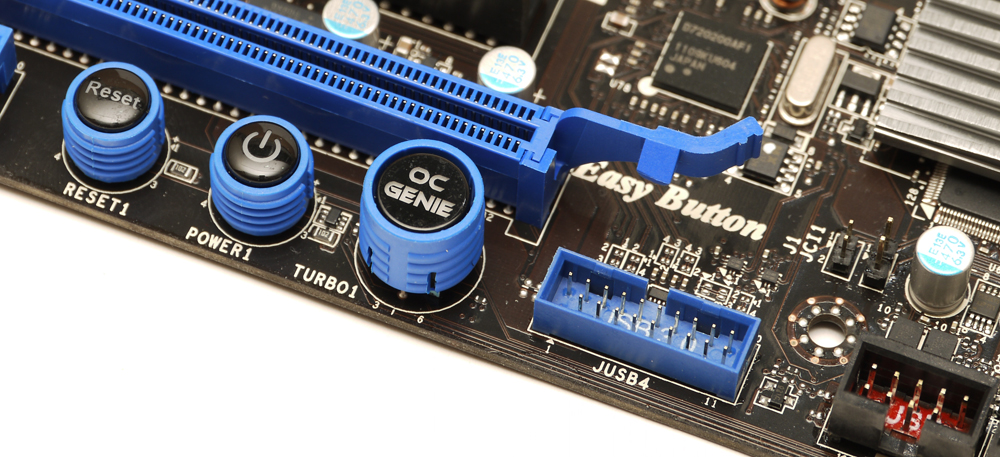

超頻精靈按鈕與電源開關/Reset按鈕
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/21.jpg
標上紅色的USB 2.0內接插座可支援待機供電

第2個USB 3.0控制器晶片
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/22.jpg
給USB 3.0內接插座使用

SATA Port
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/23.jpg

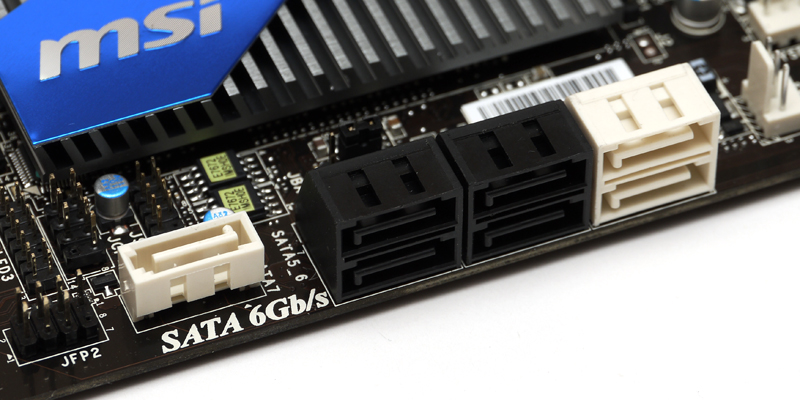

除了Z68預設的Port之外還額外提供一個SATA 6Gb/s Port

散熱設計

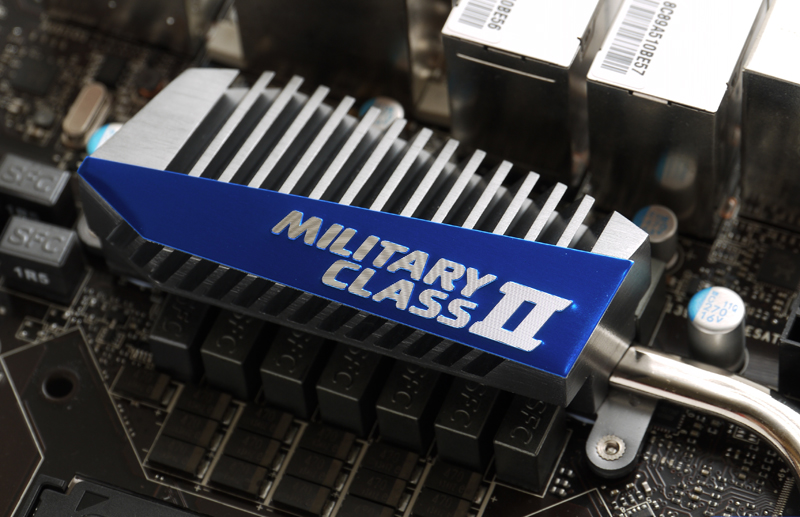

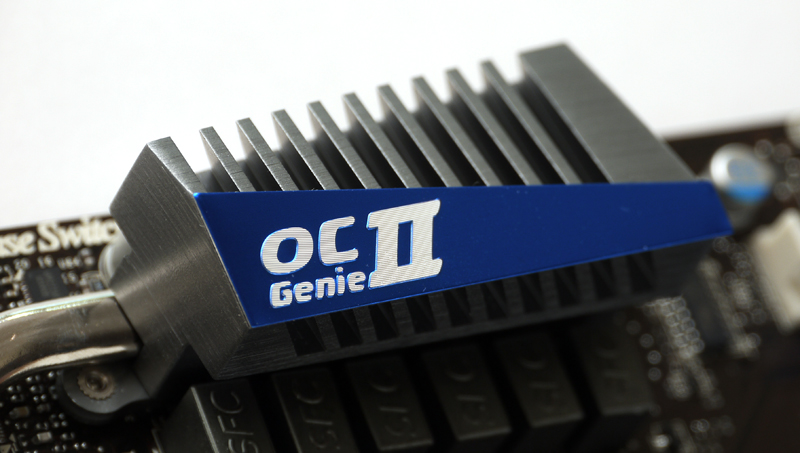

MOSFET散熱片
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/11.jpg
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/12.jpg

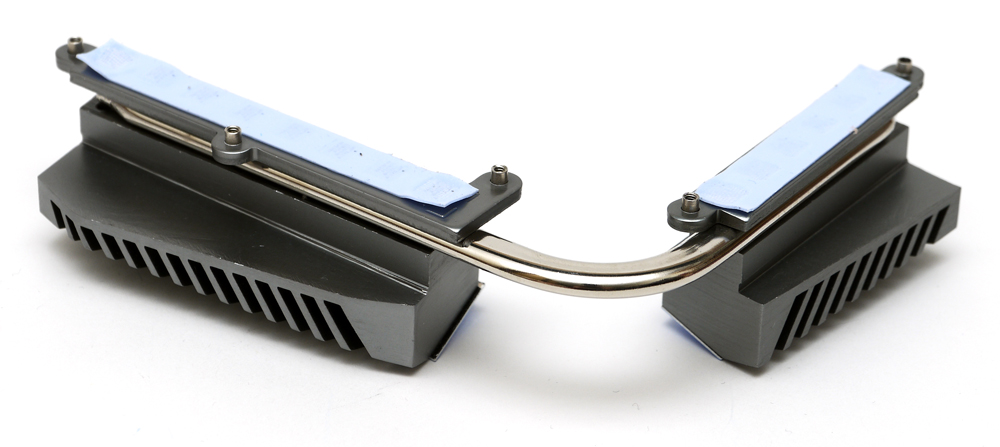

使用熱導管加強導熱
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/13.jpg

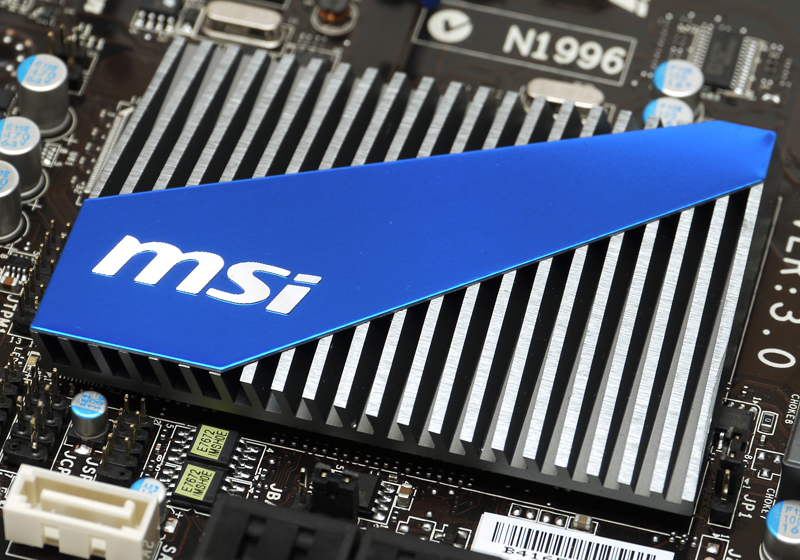

南橋散熱片
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/24.jpg

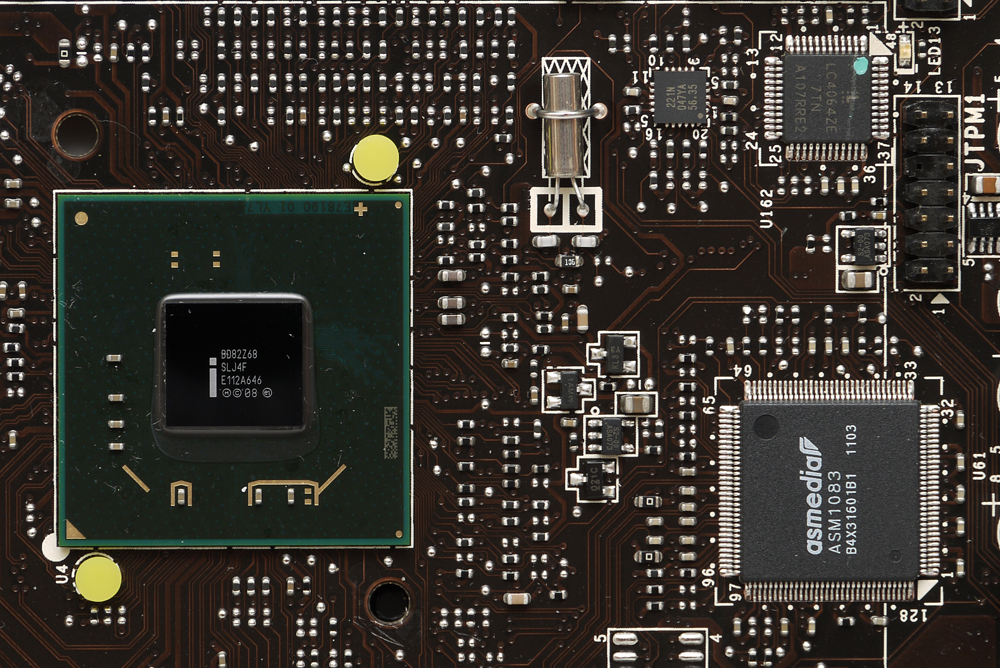

Z68南橋PCH真身
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/25.jpg
另外有asmedia ASM1083 PCI橋接晶片

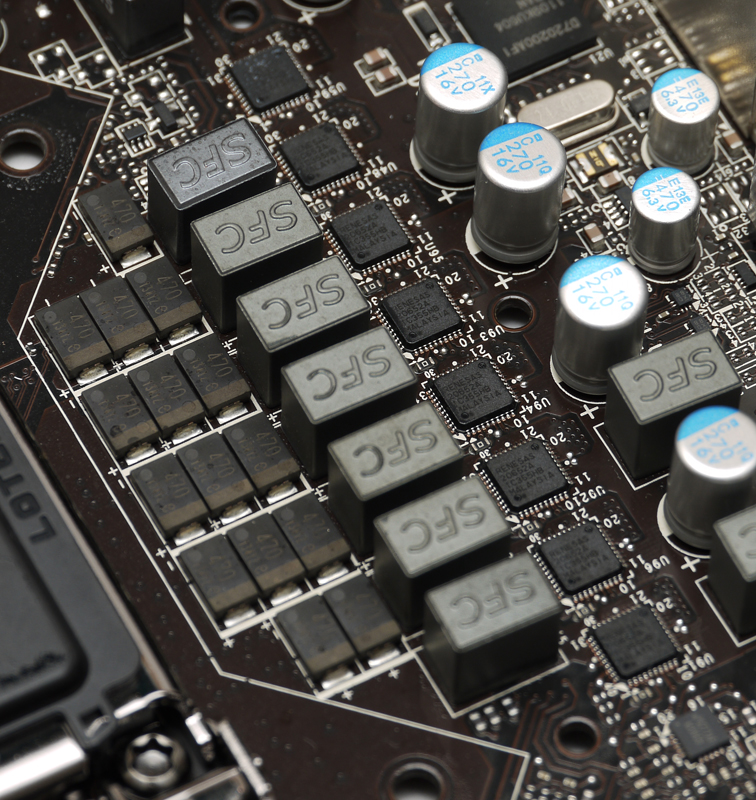

DrMOS特寫
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/26.jpg
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/27.jpg

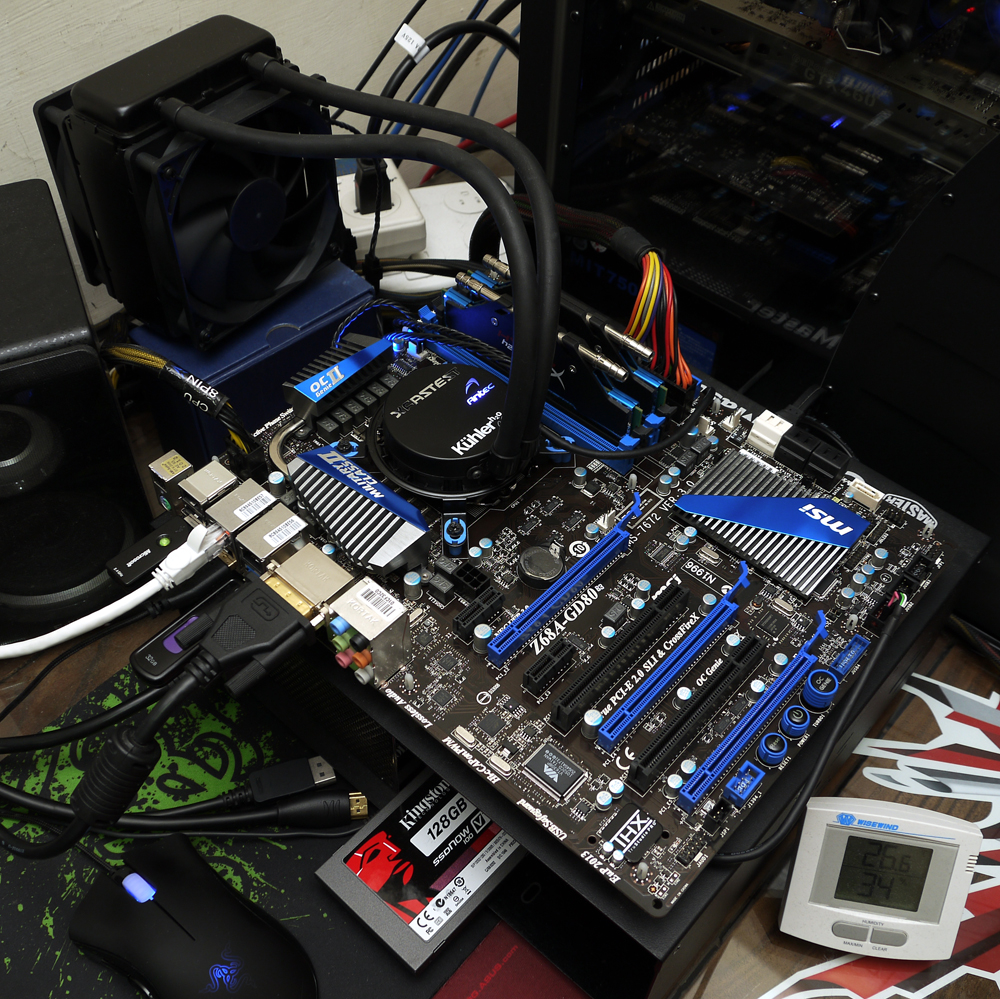

測試平台與環境
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/28.jpg
CPU: Intel Core i7-2600K
Cooler: Antec KÜHLER H2O 920
Thermal Compound: Antec Formula 7
MB: msi Z68A-GD80
RAM: Kingston HyperX H2O DDR3
Graphic: Intel HD3000
Storage: Kingston SSD Now V+100 128GB
PSU: CoolerMaster 1000W
Chassis: CoolerMaster Test Bench
Monitor: Dell U2410
氣溫26.6ﾟC，相對濕度34%

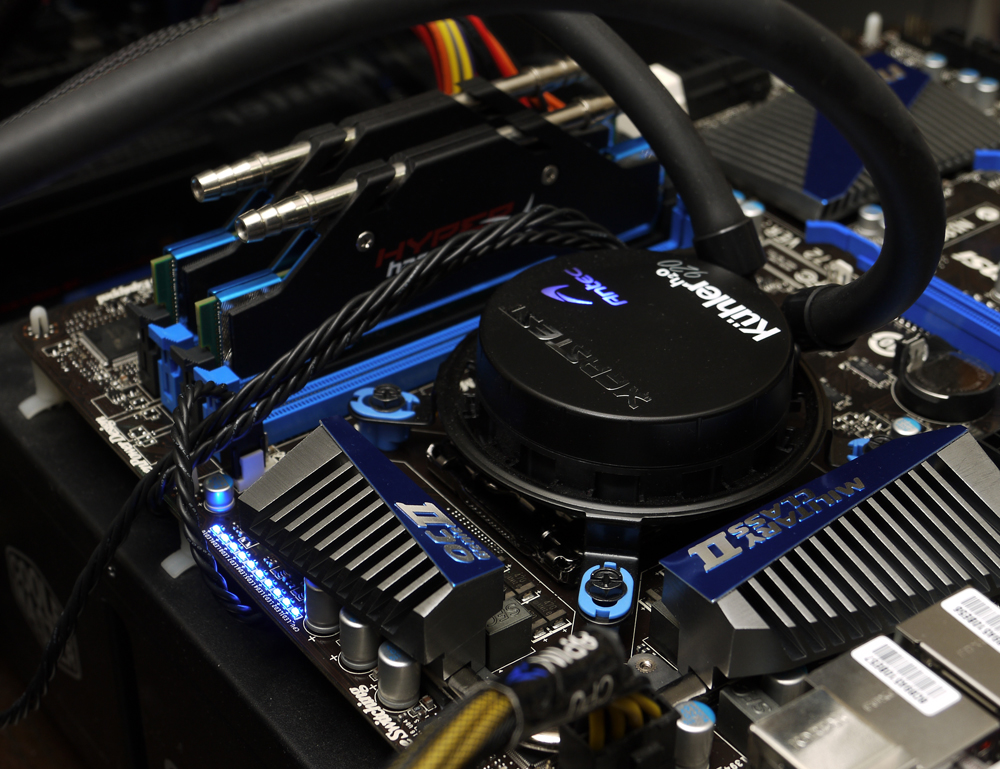

主機板上端的負載指示LED
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/29.jpg

超頻精靈實測
預設狀態

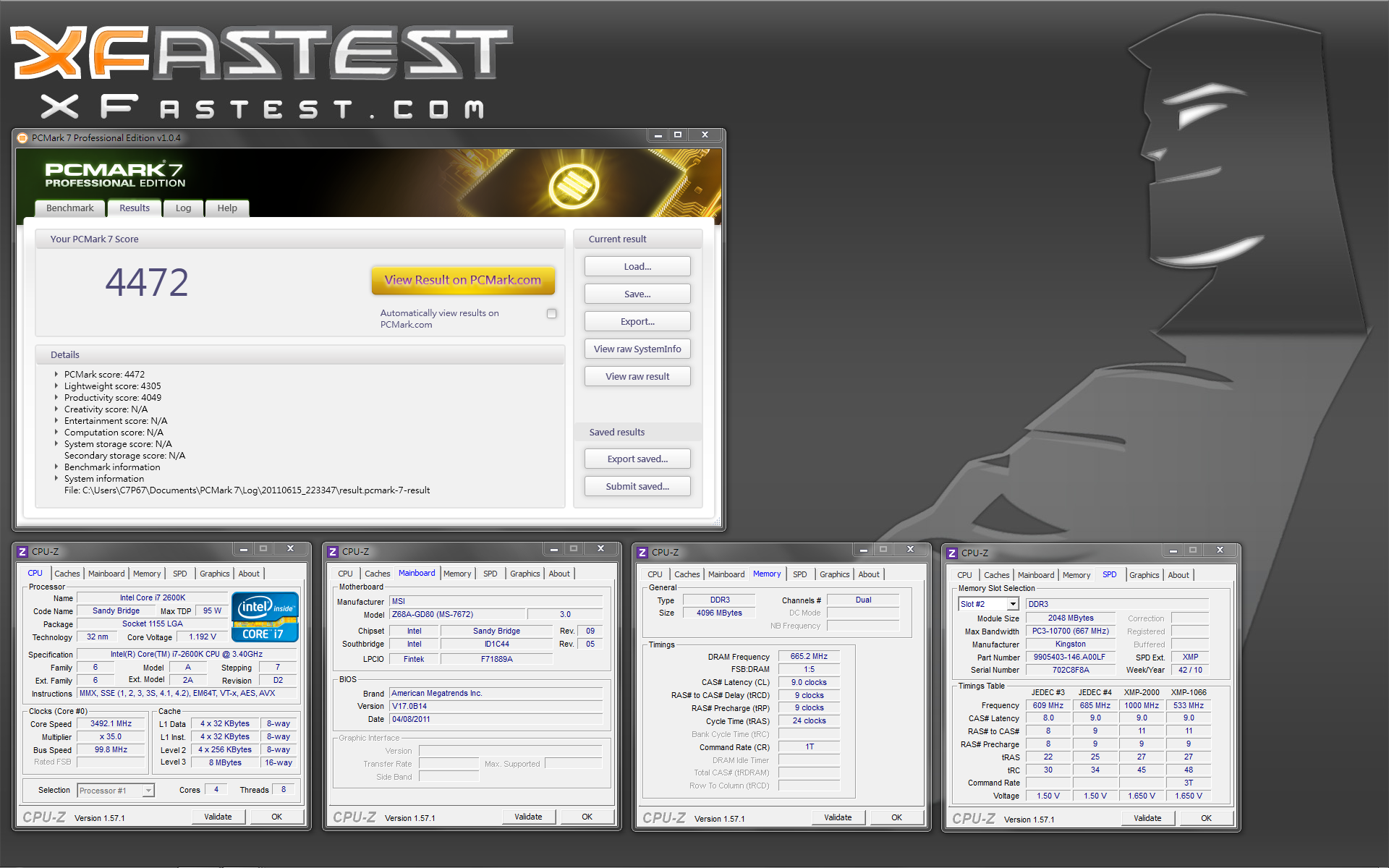

PCMark7
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/35.png

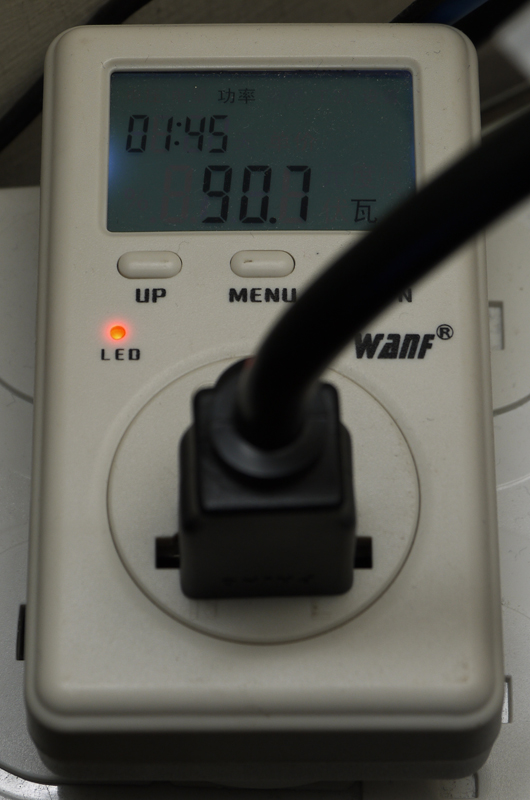

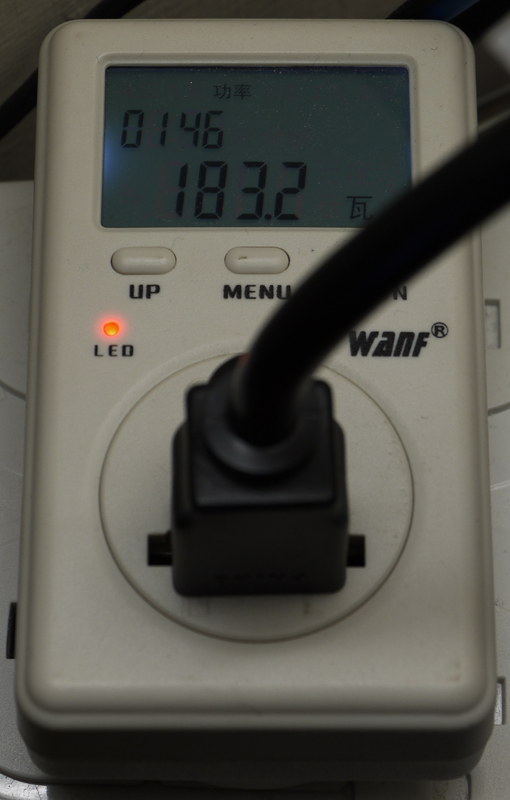

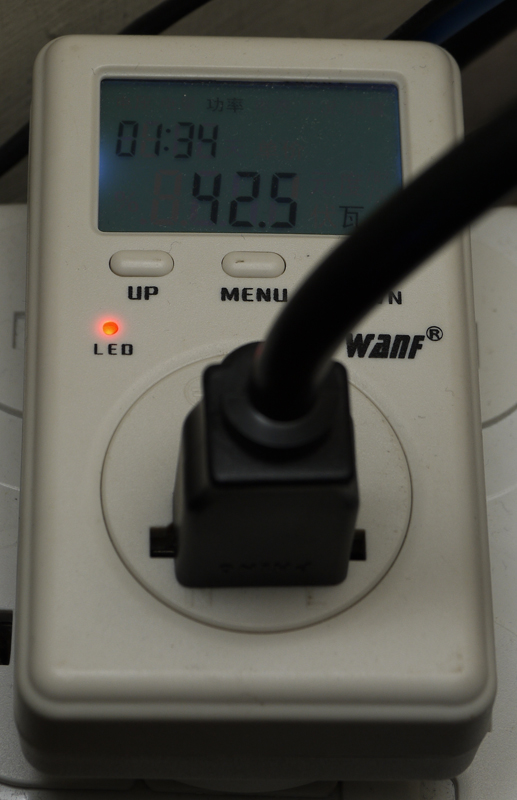

待機功耗
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/31.jpg

LinX燒機功耗
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/32.jpg

按下"超頻精靈"按鈕
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/30.jpg

CPU超頻至4.2GHz

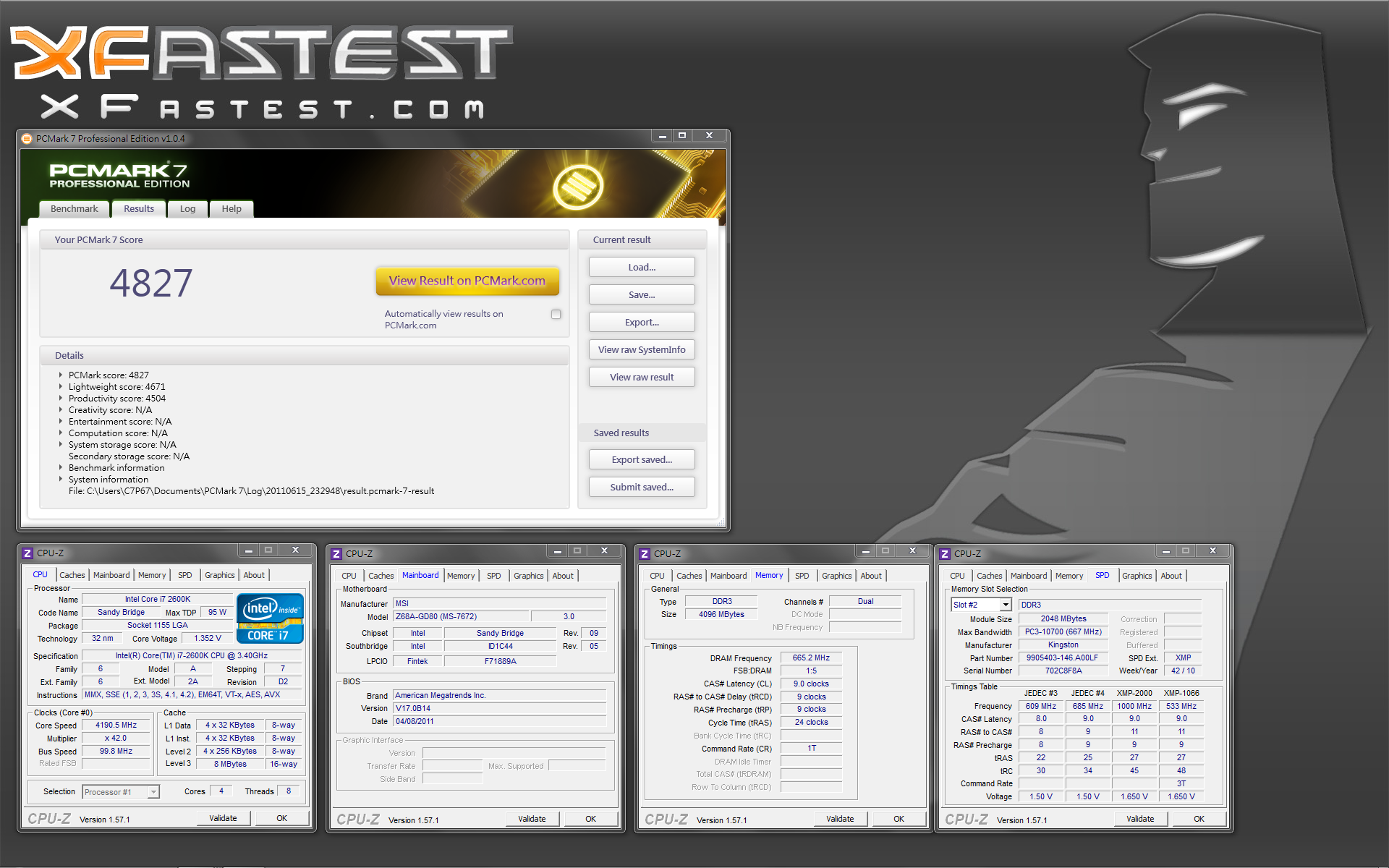

PCMark7
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/36.png

待機功耗
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/33.jpg

LinX燒機功耗
http://picx.xfastest.com/elvis/MB/msi/Z68A-GD80/34.jpg

小結
CPU供電區塊使用的鉭質電容相較於其他主機板對於穩定性與超頻性加分了不少，
第二代"超頻精靈"的單鍵超頻功能讓想要超頻的初學者可以輕鬆搞定超頻模式，
Z68晶片組讓玩家即使只使用內顯還是可以安心地完成超頻動作!
微星的訂價策略一向都走較低的市售價，應該可以讓不少消費者買到超值的Z68主機板!

--
