作者 pertonas (崁入式訊息菜鳥™p) 站內 PC_Shopping
標題 [開箱] GIGABYTE Z68X-UD3H-B3
時間 Fri Jun 24 00:55:39 2011
───────────────────────────────────────
link : http://www.xfastest.com/viewthread.php?tid=62520&fromuid=20507
在INTEL策略下, 使用者被迫犧牲了不少有趣的事情. 特別是超頻部分, 我們都知道過去
在LGA 1155之前, 再不鎖BCLK的情況下, 200 x 20往往都是不少CPU的基本盤, 而在LGA
1155之後…這樣的情況似乎不再擁有了.
在LGA 1155經歷了陣痛期之後, 迎接了全新的B3晶片組, 接著再碰到凍結的狀況, 但一切
都無法阻礙INTEL新晶片組Z68的發表.
LGA 1155從原生支援SATA 6GBp/s的H67/P67, 接著到主打入門的H61晶片組, 到眼前讓你
享受調整倍頻並帶有顯示輸出的Z68晶片組, 這中間的時間不到半年的光景. 至於該如何
做選擇, 其實不少消費者也都相當的疑慮.
姑且先不管在選購上如何做選擇, 接下來先看看今天的主角 – GIGA Z68X-UD3H-B3.
在盒子的外觀上, GIGA應該花了不少心思在上面, 讓盒子在陳列上相當的吸引消費者的目
光.
http://picx.xfastest.com/pertonas/Z68UD3H/1.jpg
TOUCH BIOS. 簡單的說, 並不是其他家所謂的UEFI BIOS, 而是透過LINUX的撰寫, 而生出
的觸碰式BIOS.
http://picx.xfastest.com/pertonas/Z68UD3H/2.jpg
板子背面的部分, 在規格介紹方向也做得相當不錯. 幾乎都可以從背面知道這張板子的規
格了.
http://picx.xfastest.com/pertonas/Z68UD3H/3.jpg

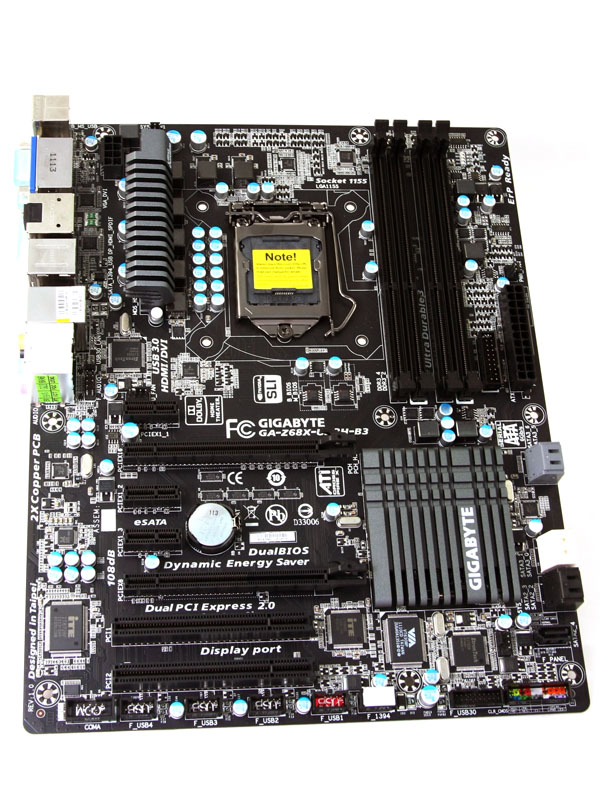

Z68X-UD3H-B3在板子顏色部分, 採用的黑化處理, 有別於過去藍色的GIGA主機板. 這也是
從H67/P67開始做的改變, 可以相信這個改變在GIGA內部應該爭論了很久.
http://picx.xfastest.com/pertonas/Z68UD3H/4.jpg

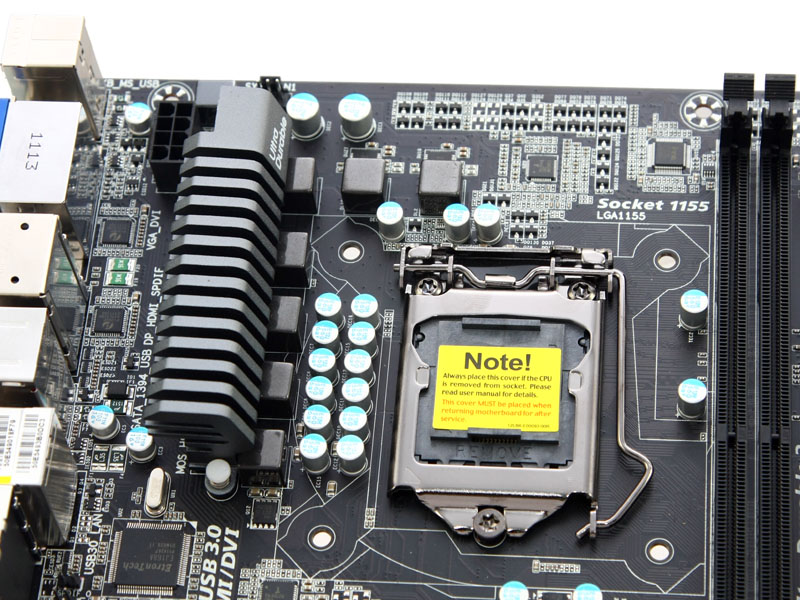

CPU供電部分.
http://picx.xfastest.com/pertonas/Z68UD3H/5.jpg

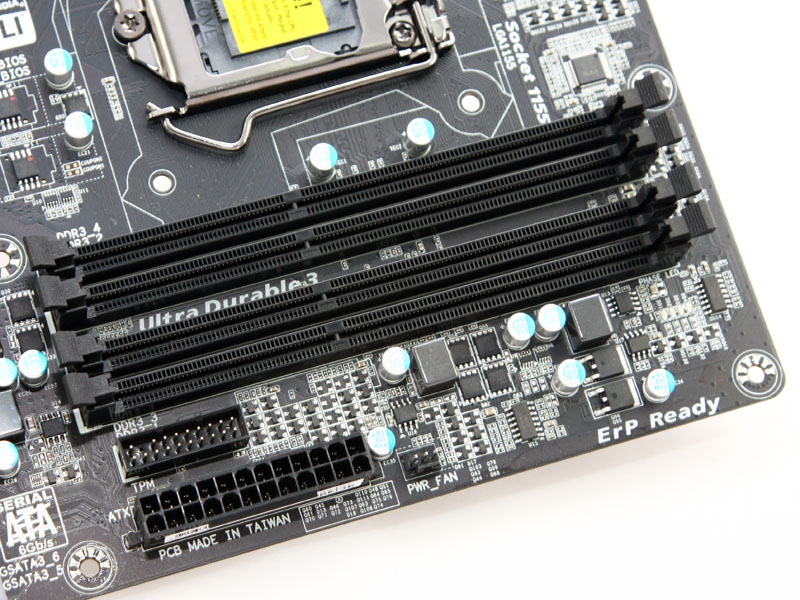

記憶體DIMM部分, 同一色系處理. 另外可以發現一個類似的USB 3.0 19PIN的接頭, 不要
產生誤會, 其實它是TPM.
http://picx.xfastest.com/pertonas/Z68UD3H/6.jpg

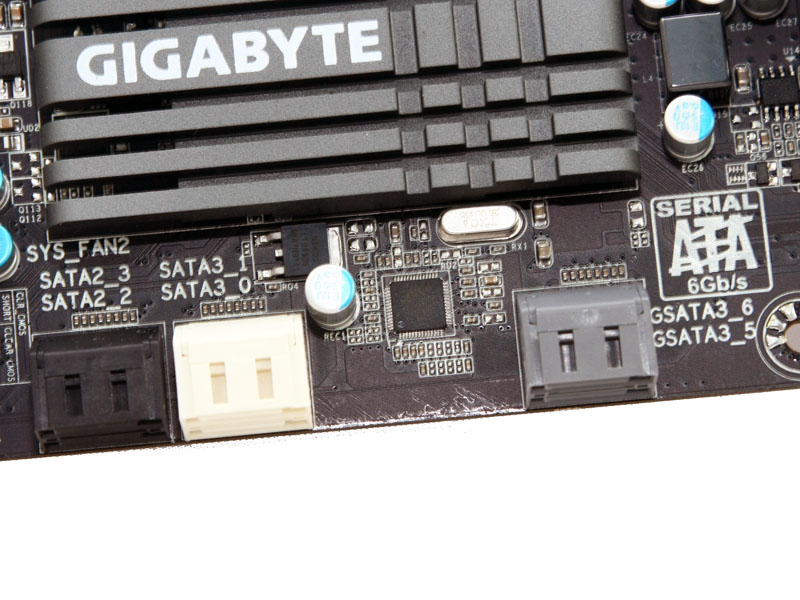

SATA部分, 提供了原生支援的SATA 6Gbp/s以及透過MARVELL晶片組轉接的SATA 6Gbp/s,
至於SATA II部分則提供三組共使用.
http://picx.xfastest.com/pertonas/Z68UD3H/7.jpg

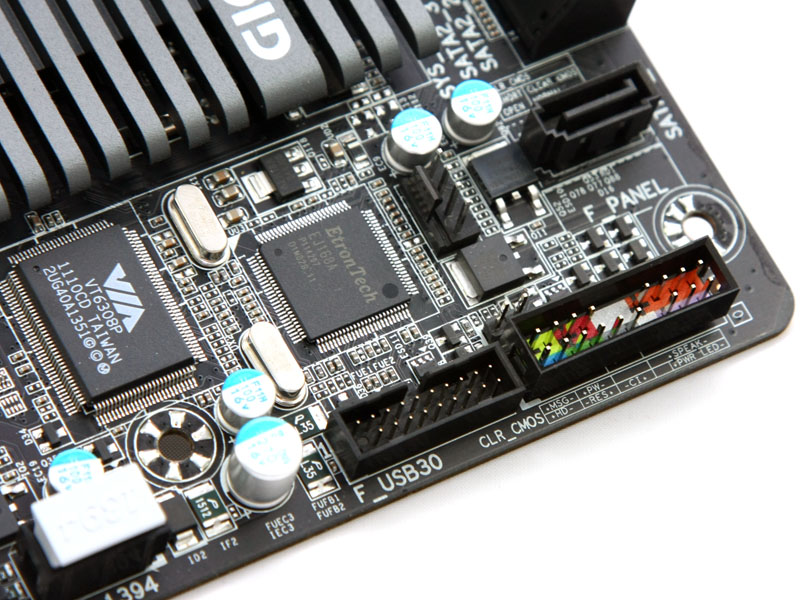

前置USB 3.0 19 PIN接頭, 採用EtronTech晶片組.
http://picx.xfastest.com/pertonas/Z68UD3H/8.jpg

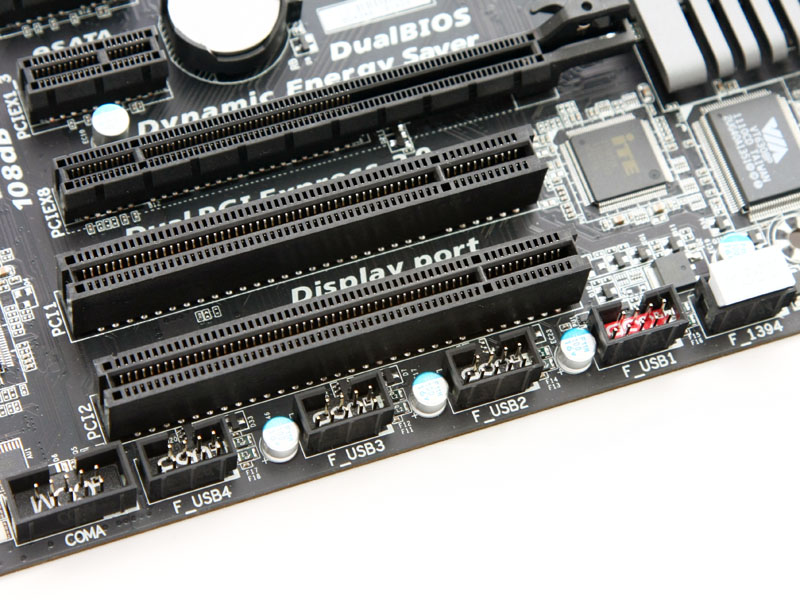

四組USB 2.0前置接頭, 另也提供COMA以及IEEE 1394.
http://picx.xfastest.com/pertonas/Z68UD3H/9.jpg

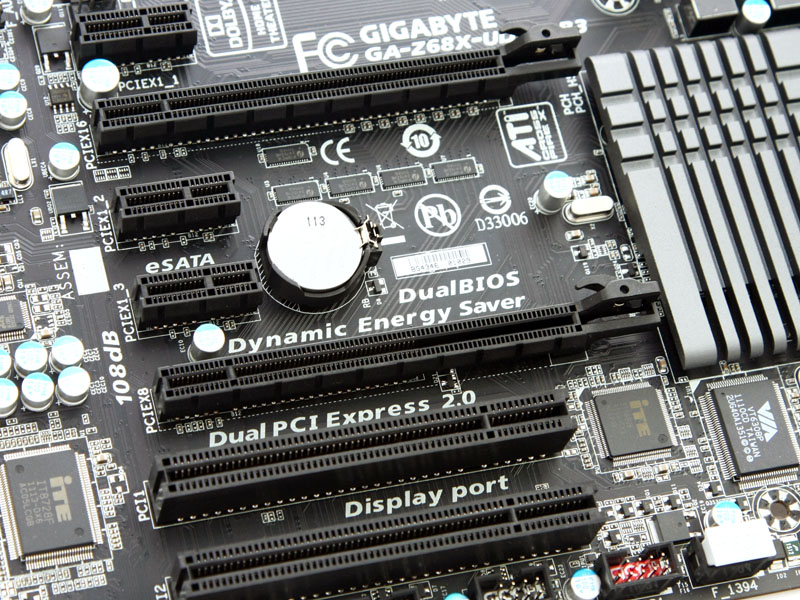

擴充槽的部分, 提供了三組PCI-E 1X、兩組PCI-E 16X以及兩組PCI 2.0
http://picx.xfastest.com/pertonas/Z68UD3H/10.jpg

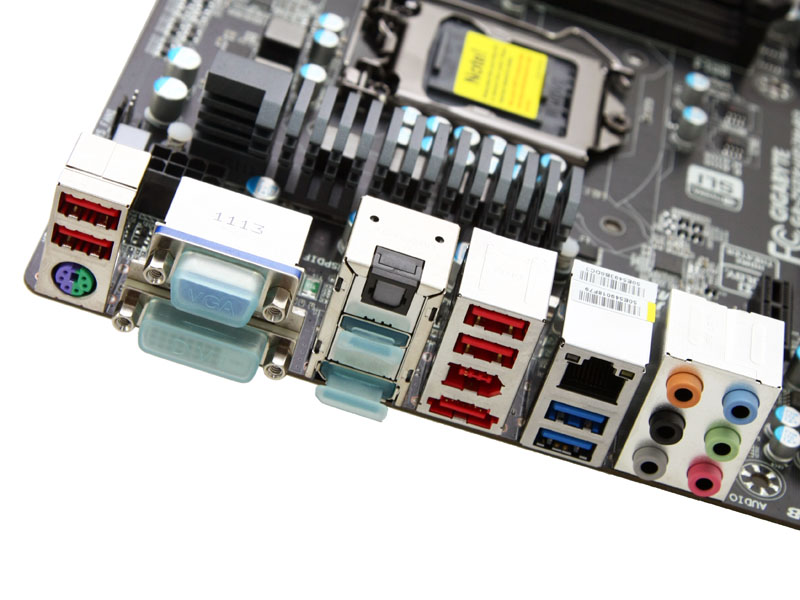

至於I/O部分. USB 3.0 x 2、USB 2.0 x 4、eSATA、IEEE 1394、SPDIF、D-SUB、DVI、
HDMI 以及DisplayPort.
http://picx.xfastest.com/pertonas/Z68UD3H/11.jpg

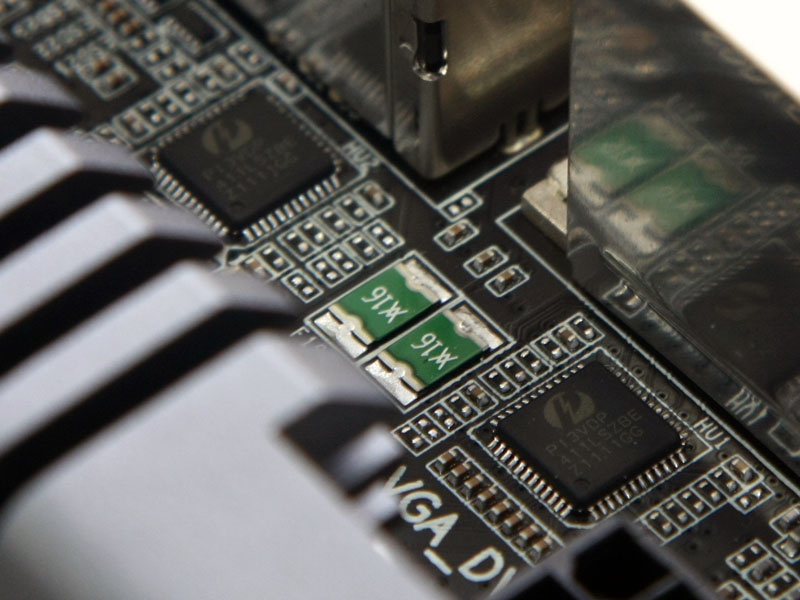

P13VDP – 主要是將訊號做轉換的晶片.
http://picx.xfastest.com/pertonas/Z68UD3H/12.jpg

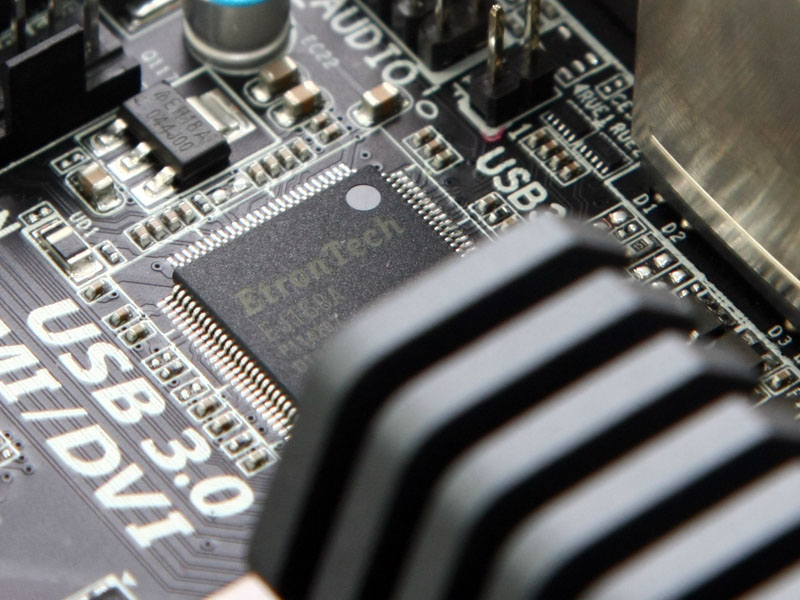

EtronTech EJ168A – USB 3.0晶片組.
http://picx.xfastest.com/pertonas/Z68UD3H/13.jpg

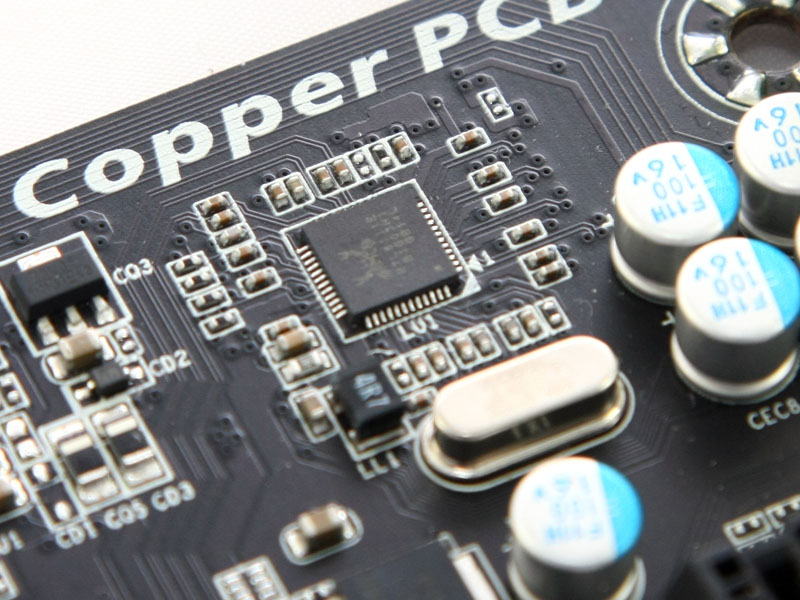

RTL8111E – 網路
http://picx.xfastest.com/pertonas/Z68UD3H/16.jpg

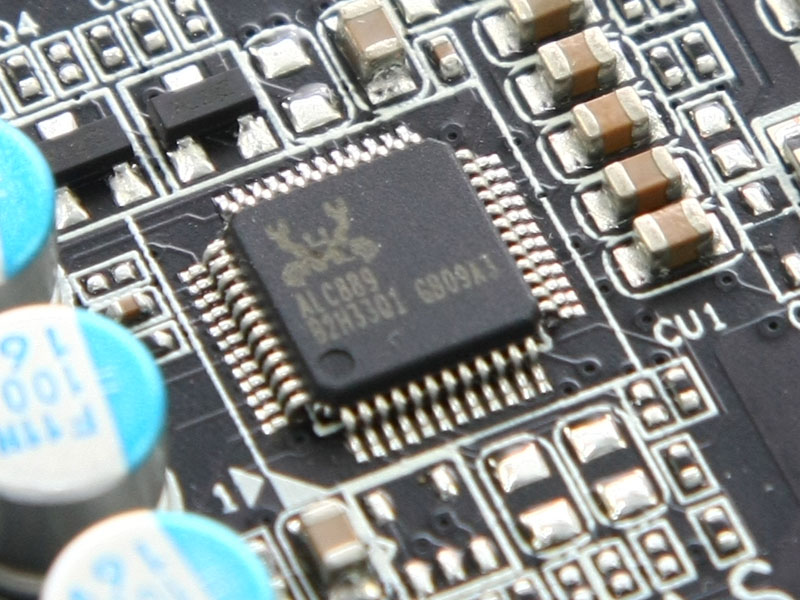

ALC889 – 音效
http://picx.xfastest.com/pertonas/Z68UD3H/17.jpg

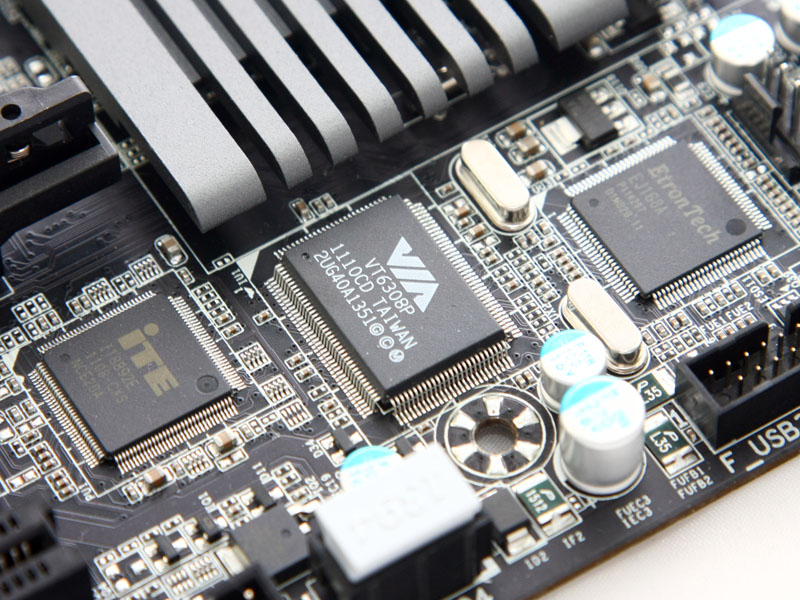

VT6308P – IEEE 1394.
http://picx.xfastest.com/pertonas/Z68UD3H/18.jpg

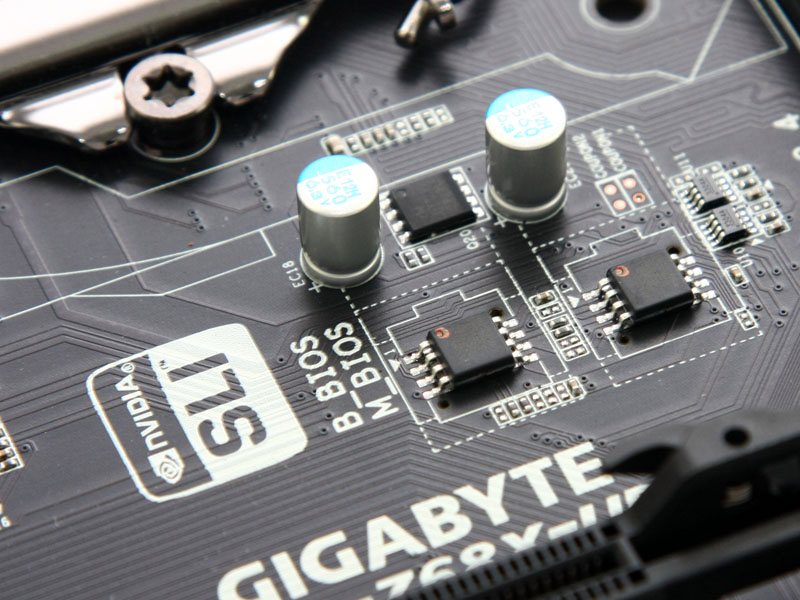

雙BIOS設計, 並能夠支援NVIDIA SLI技術.
http://picx.xfastest.com/pertonas/Z68UD3H/19.jpg

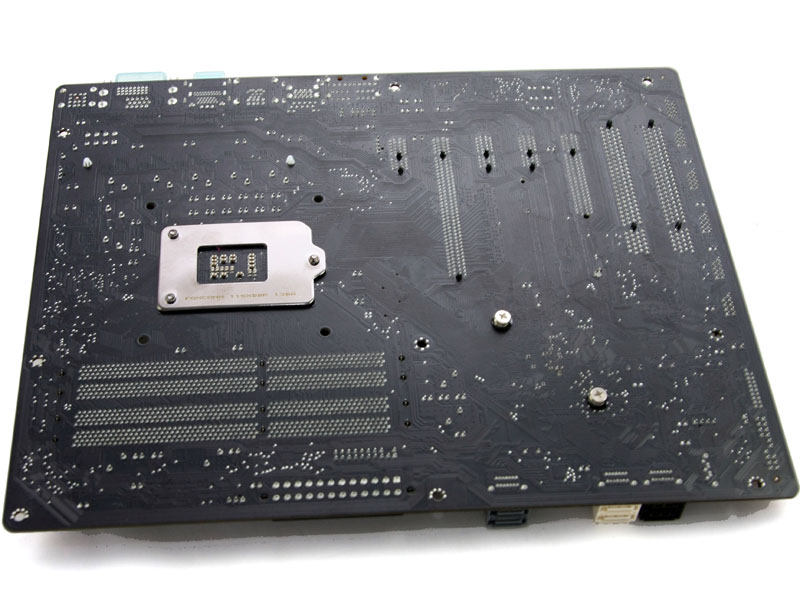

板子背面.
http://picx.xfastest.com/pertonas/Z68UD3H/20.jpg

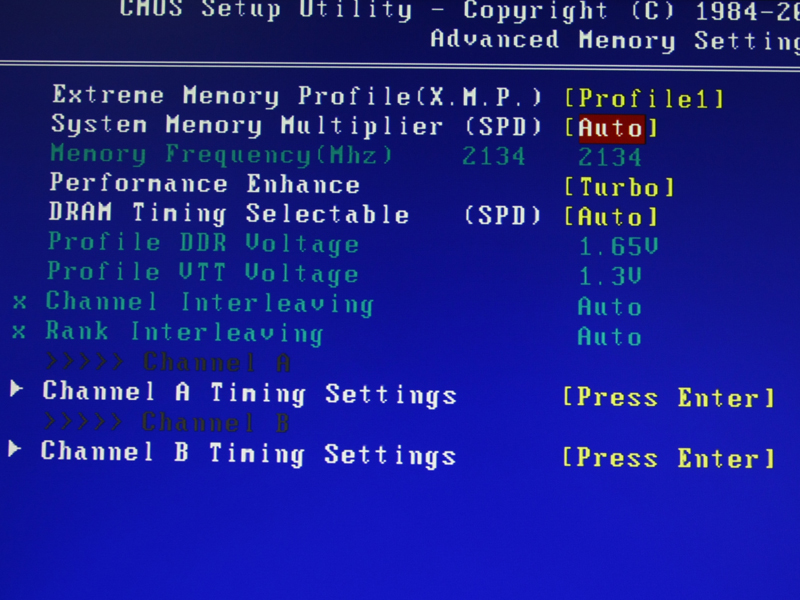

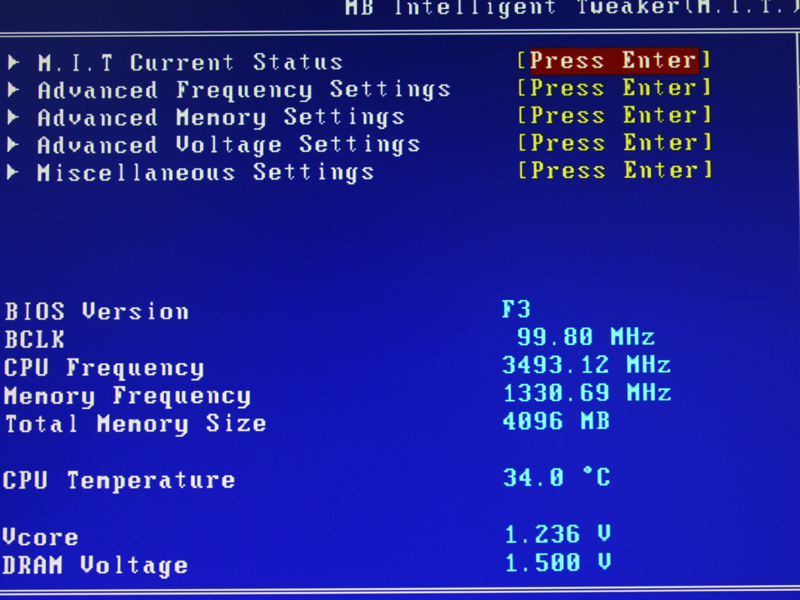

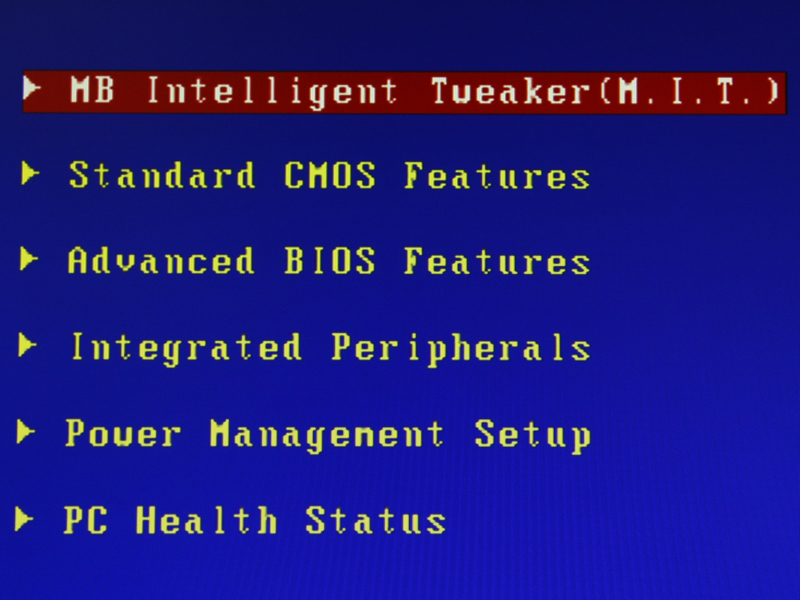

BIOS的部分.
http://picx.xfastest.com/pertonas/Z68UD3H/b1.jpg
http://picx.xfastest.com/pertonas/Z68UD3H/b2.jpg
http://picx.xfastest.com/pertonas/Z68UD3H/b3.jpg
http://picx.xfastest.com/pertonas/Z68UD3H/b4.jpg
http://picx.xfastest.com/pertonas/Z68UD3H/b5.jpg
http://picx.xfastest.com/pertonas/Z68UD3H/b6.jpg
簡單的測試一下, 提供大家參考. 這次使用的配備如下 :
INTEL CORE i7-2600K
KINGSTON HYPERX GENESIS 2133MHz
CRUCIAL M4 128GB
GIGA Z68X-UD3H-B3
ANTEC LUHLER H20 620
Thermaltake ToughPower 1350W

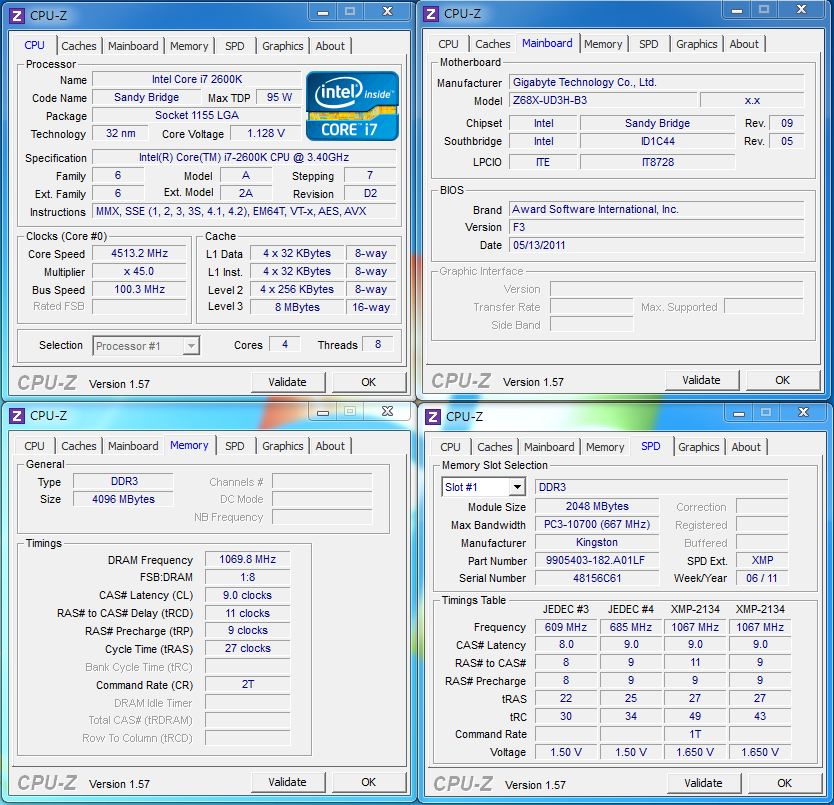

直接拉到 4.5GHz 進行測試.
http://picx.xfastest.com/pertonas/Z68UD3H/cpu1.JPG

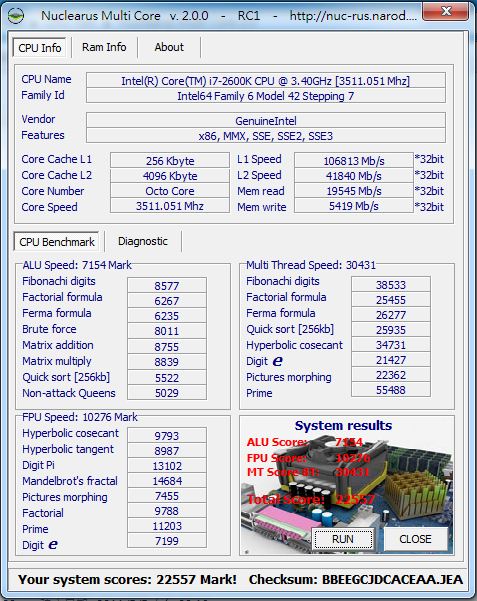

Nuclearus Multi Core
http://picx.xfastest.com/pertonas/Z68UD3H/nm.JPG
CrystalMark 2004R3
http://picx.xfastest.com/pertonas/Z68UD3H/cm.JPG

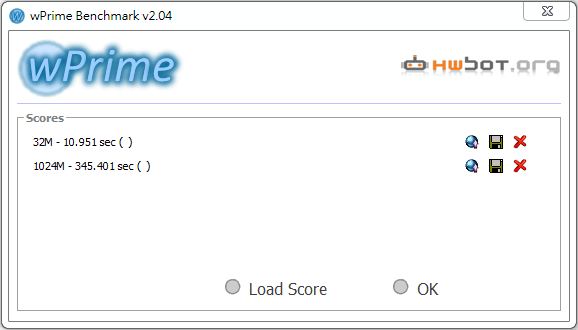

wPrime.
http://picx.xfastest.com/pertonas/Z68UD3H/wp.JPG

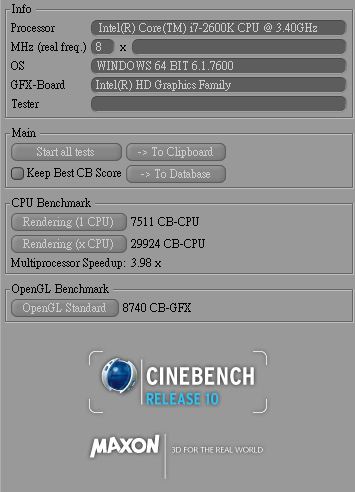

CINEBENCH R10
http://picx.xfastest.com/pertonas/Z68UD3H/r10.JPG
CINEBENCH R11.5
http://picx.xfastest.com/pertonas/Z68UD3H/r115.JPG

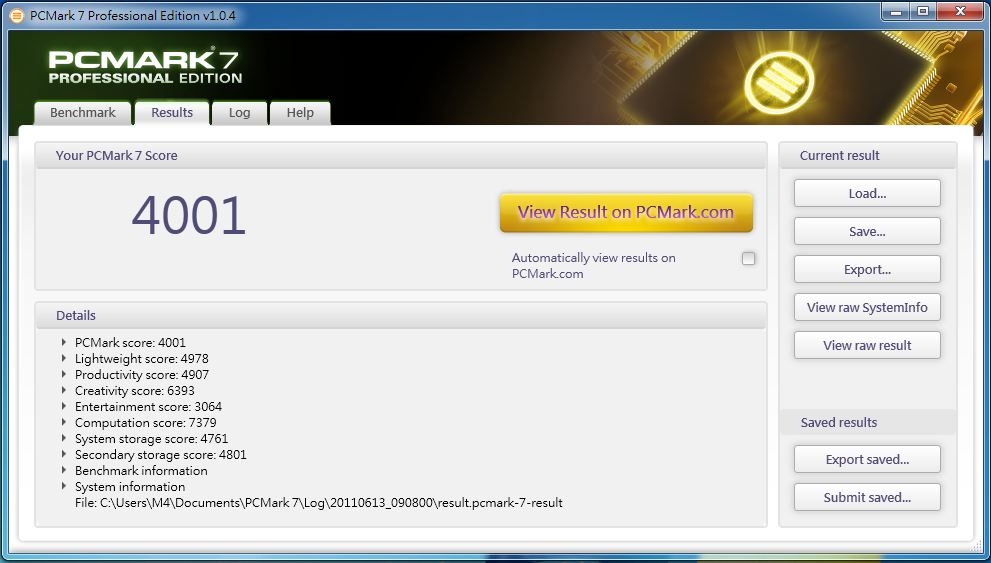

浪費時間的PCMARK 7.
http://picx.xfastest.com/pertonas/Z68UD3H/pcmark7.JPG

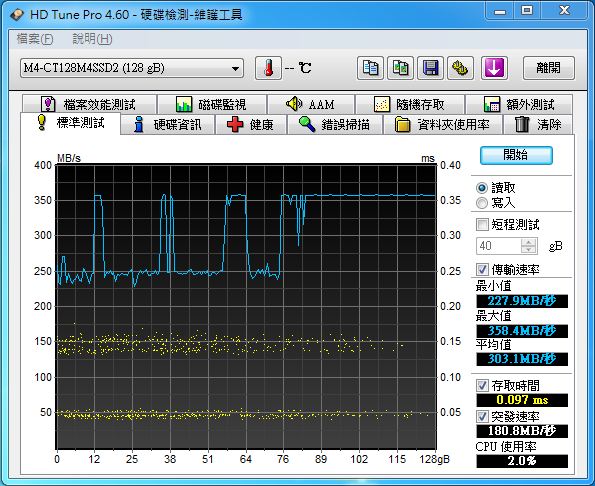

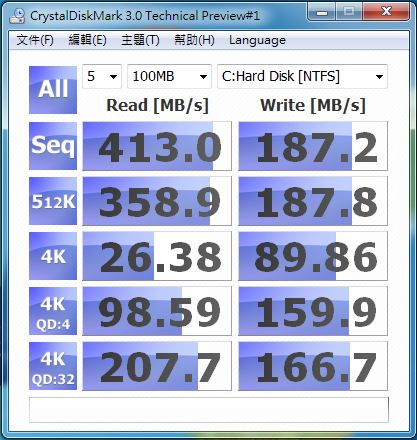

硬碟傳輸部分, 數據提供大家參考.
http://picx.xfastest.com/pertonas/Z68UD3H/hdd1.JPG
http://picx.xfastest.com/pertonas/Z68UD3H/hdd2.JPG

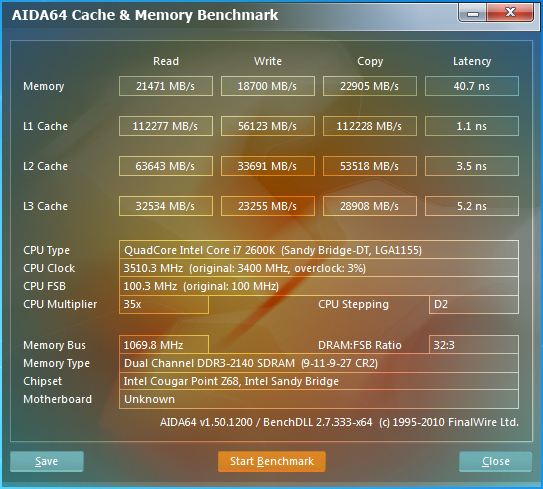

記憶體效能部分.
http://picx.xfastest.com/pertonas/Z68UD3H/aida.JPG
很簡單的跑了一些數據測試. Z68在定位上, 就是讓你能夠調整倍頻的H67, 因為它提供了
輸出端子. 用料部分跟過去P67部分, 差異其實並沒有很大, 所以也沒有多做什麼介紹跟
說明.
回到前面的話題, 在中低階位, 有H61帶你入門; 中價位有H67或是沒有輸出的P67讓你玩
玩; 中高階的P67/Z68搭配K系列則讓你享受超頻的樂趣.
那到底要怎麼選擇?
其實一切都是看你的預算到底有多少!
絕對不可能再擁有30K的預算下, 還在使用H61晶片組的板子, 應該往H67或是Z68方向去做
選擇. 當然在這個時間點下的P67晶片組就顯得相當奇怪了, 因為沒有輸出的加持下, 漸
漸的就會被消費者所排擠.
市場就是適者生存, 沒人會買的產品當然也會順應這個法則; 或是套用另一句話, 沒有賣
不出去的產品, 只有賣不出去的價格.
怎麼變化, 市場決定.
簡單的分享了GIGA Z68X-UD3H-B3這張板子提供大家參考, 謝謝收看.
--
