[開箱] ASRock Fatal1ty Z68 Professional Gen3主機板

[ChangElvis (羽神翼)]

3.0世代冠軍好讀版
http://www.xfastest.com/viewthread.php?tid=63235&fromuid=38227
==============================================================================

現階段主機板的USB與SATA介面相繼進入3.0的世代，
雖然PCI-E 3.0的規格已經制定出許久，但還相關支援的產品卻遲遲不見蹤影。
Fatal1ty主機板旨在研發這個世界上最快最穩定的電腦裝備。秉持著這種企業理念，
華擎玩家至尊 Fatal1ty 系列主機板堅持帶給用戶最強勁的規格與性能。
因此Fatal1ty Z68 Professional Gen3主機板特別導入PCI-E 3.0的介面規格，
我們來看看這張Z68主機板與其他產品相比有什麼過人之處!

包裝外盒正面
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/01.jpg
與以往ASRock華擎發表的Fatal1ty系列採用同樣的設計主題

Z68最大的賣點還是Virtu內顯/獨顯切換技術
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/02.jpg

而副標題Gen3也是清楚表達這張主機板與眾不同之處
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/03.jpg
右下角的圖像也說明Z68晶片組在出貨時已經是無SATA問題的B3 Stepping

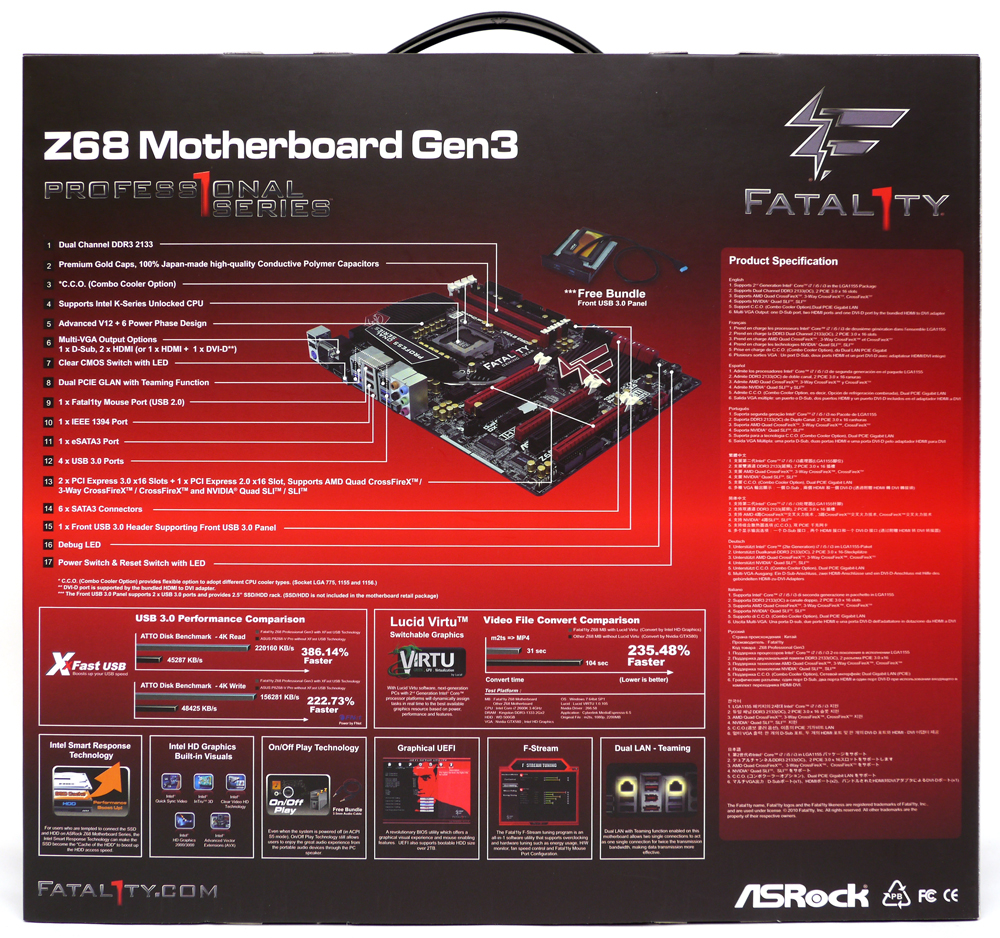

包裝外盒背面
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/04.jpg
規格詳解與特色Highlight

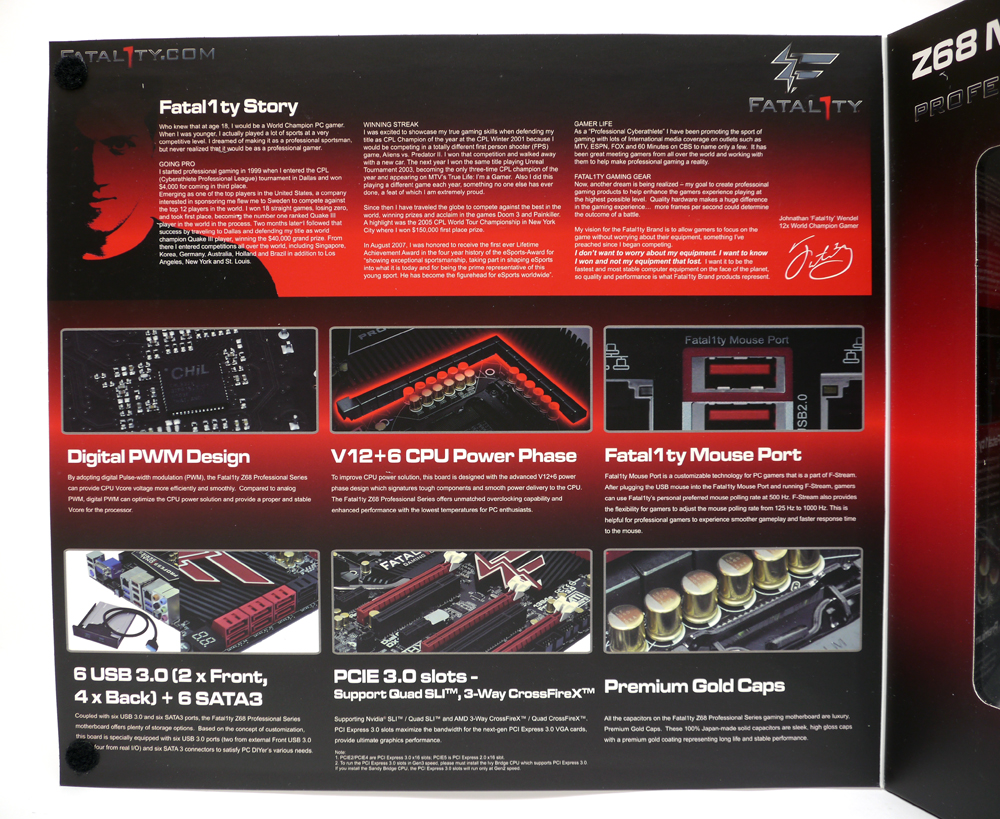

包裝盒外蓋內側
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/05.jpg
更多主打特色說明

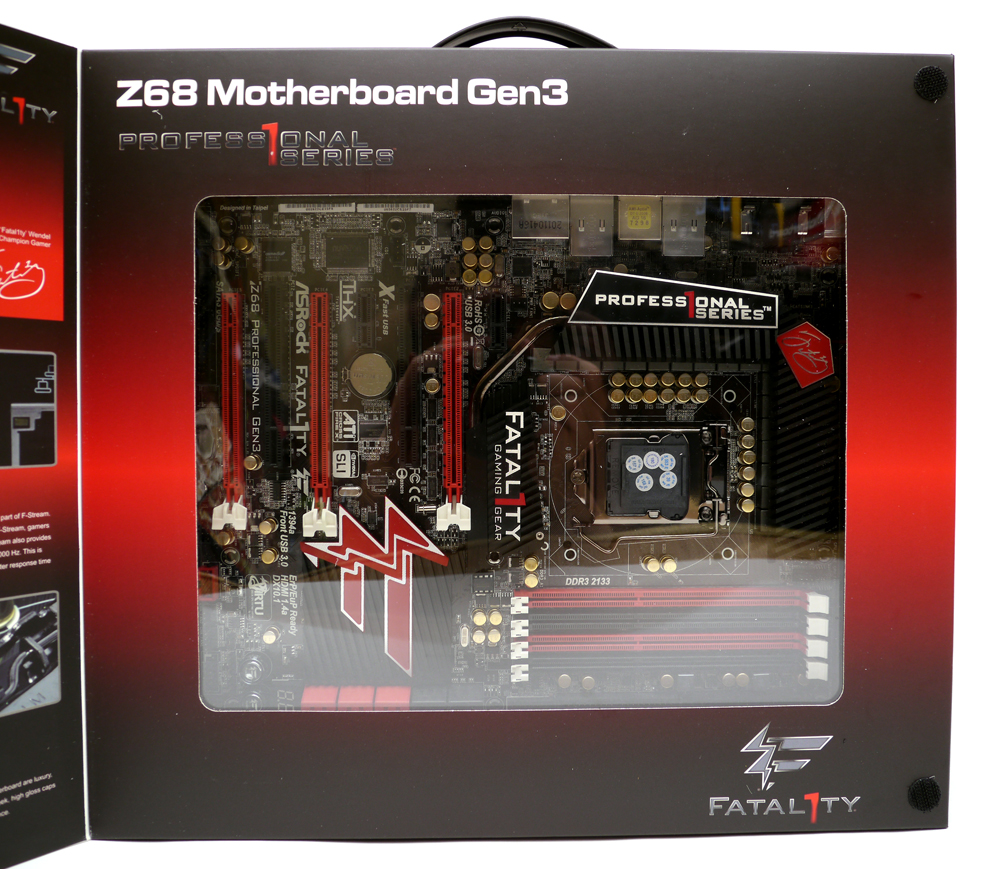

跟先前的Fatal1ty P67 Professional一樣有透視窗可看到主機板本體
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/06.jpg

盒裝配件

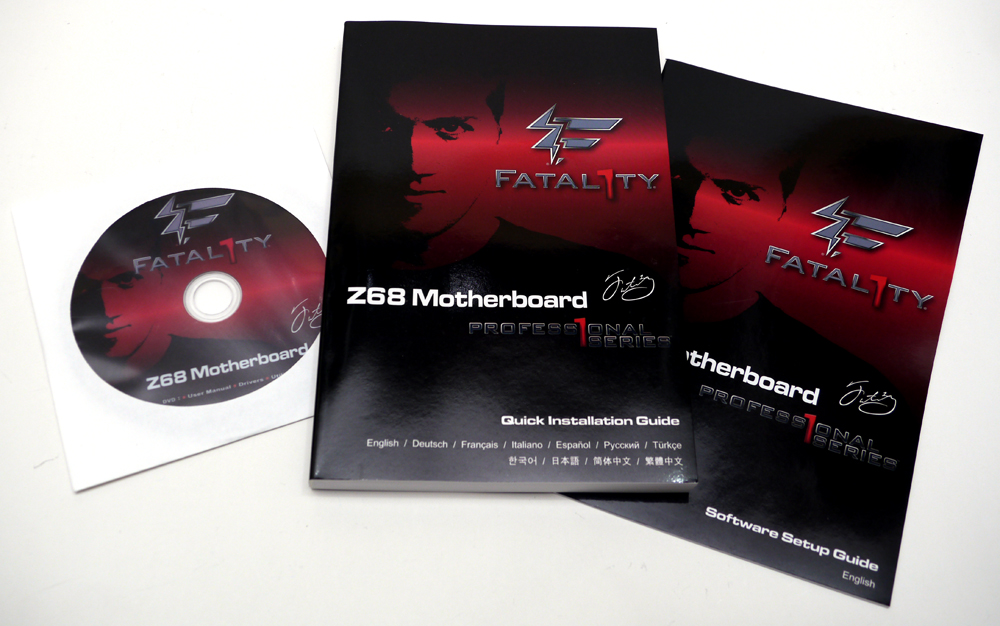

驅動程式光碟與說明書
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/07.jpg

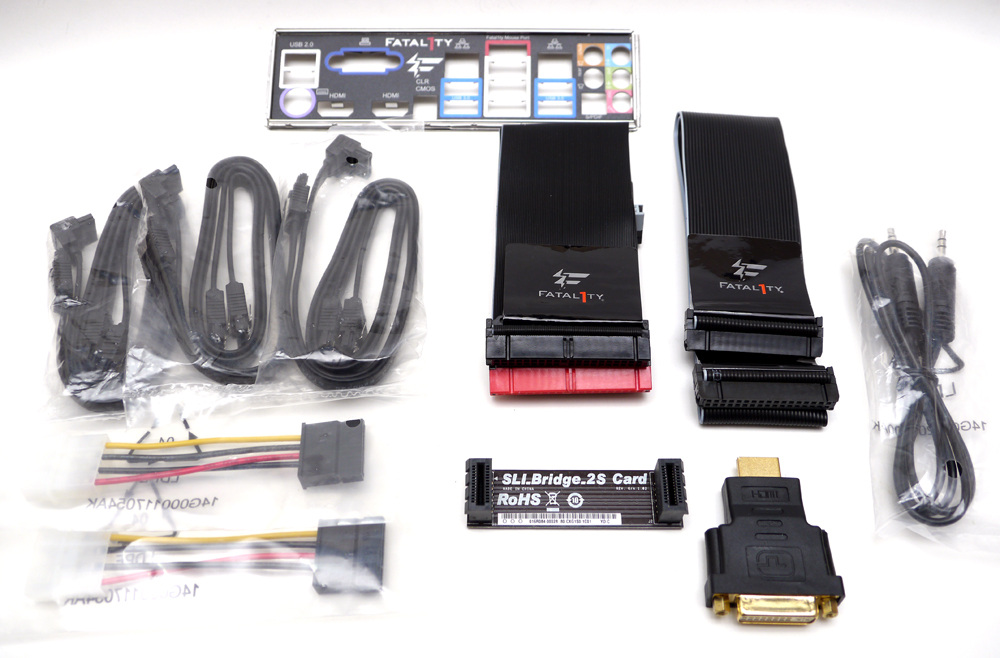

後I/O檔板、SATA訊號線、大4 pin轉SATA電源線、IDE與軟碟機排線、
3.5 mm音源縣、SLI橋接器、HDMI公對DVI-I母轉接頭
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/08.jpg

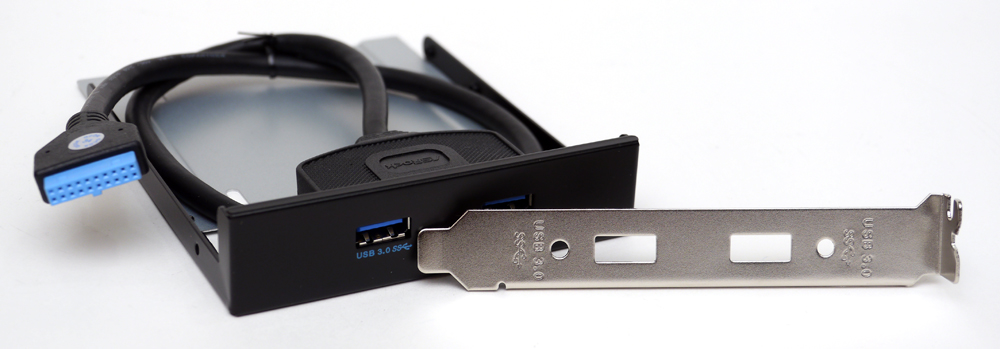

內接式USB 3.0擴充面板
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/09.jpg

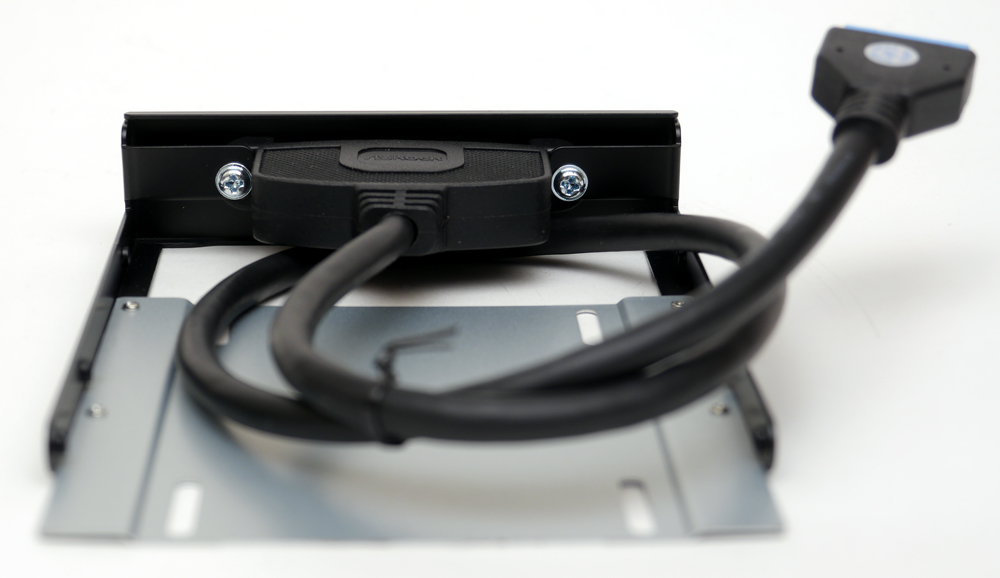

這次不只有前置功能，也可依照需求換成後置
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/11.jpg

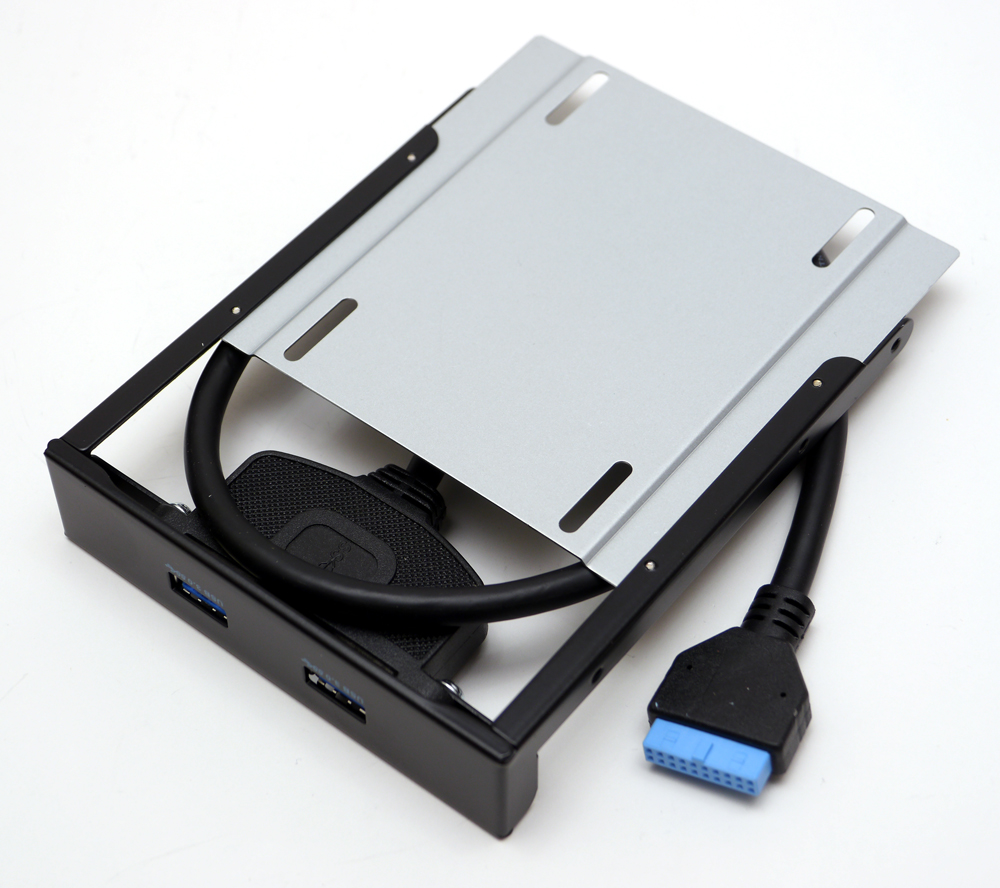

使用前置式還可安裝2.5"的SSD或硬碟
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/10.jpg

主機板綜觀
正面

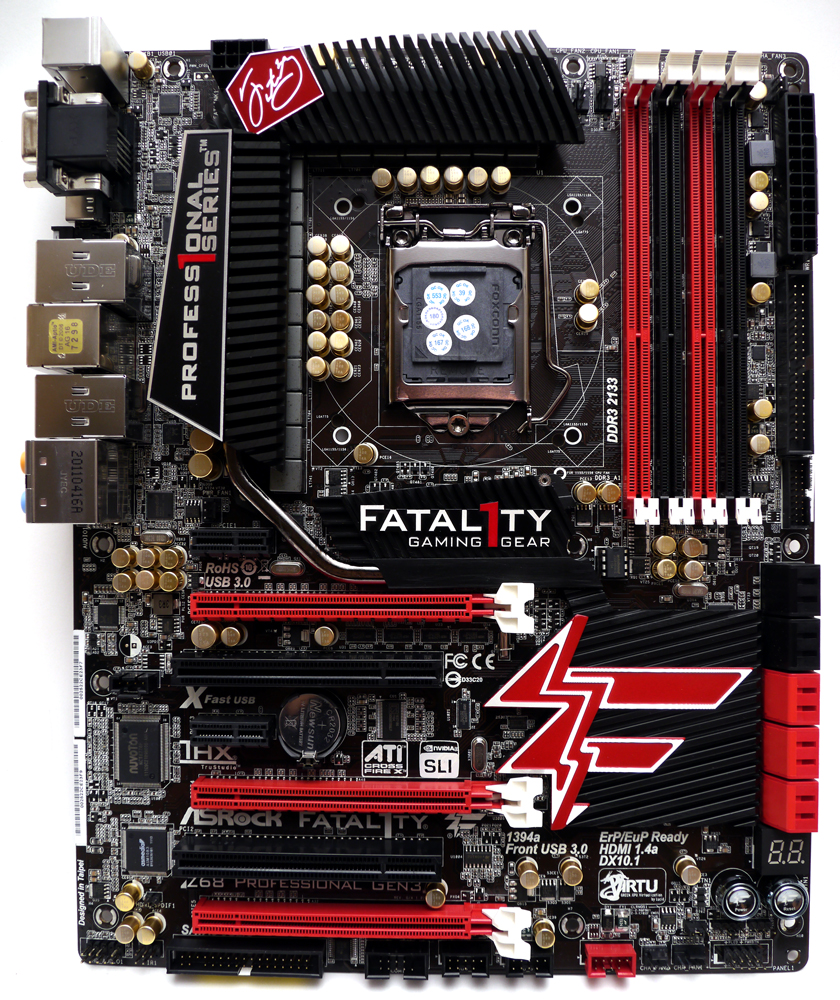

http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/12.jpg
時下最流行的電競風黑紅配色

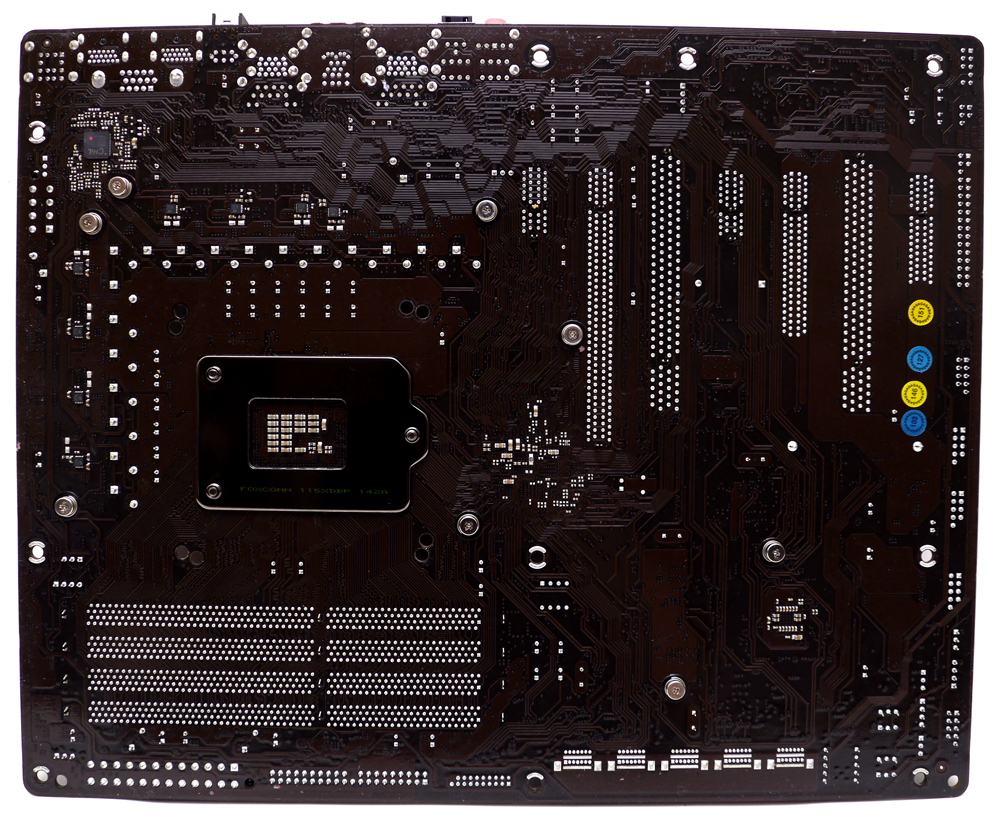

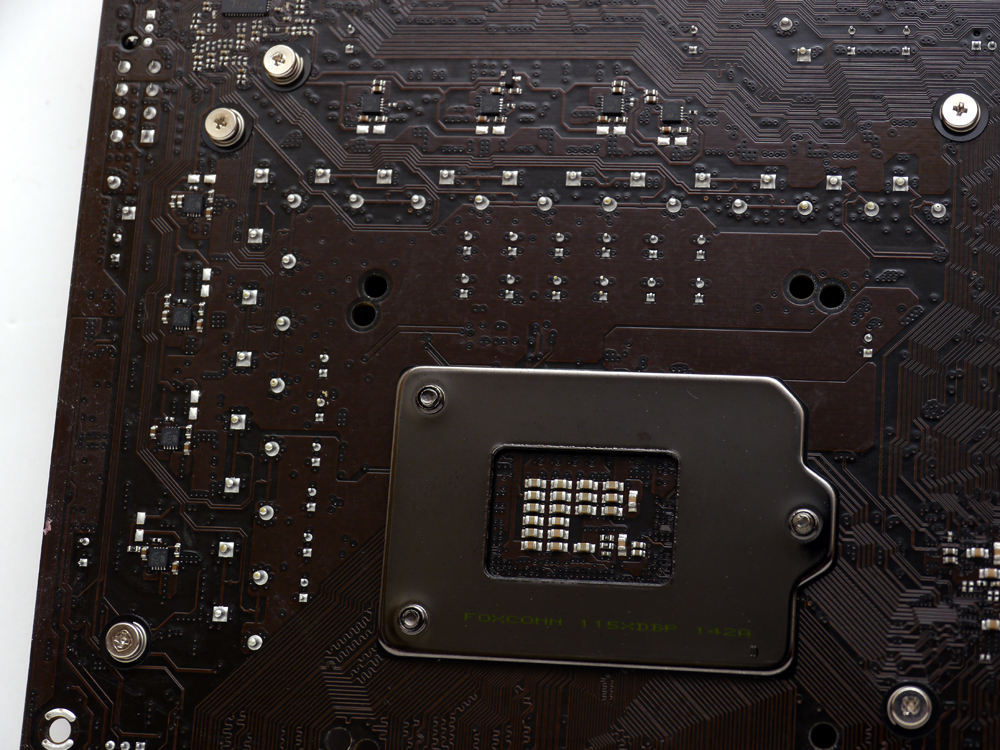

背面
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/13.jpg

CPU腳座採用Foxconn製品
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/14.jpg

數位PWM供電控制晶片採用CHiL CHL8328
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/15.jpg

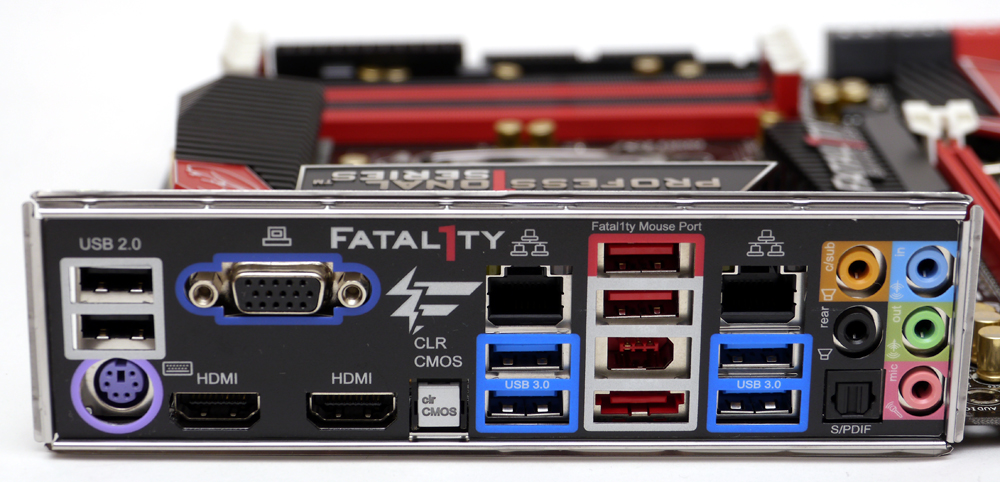

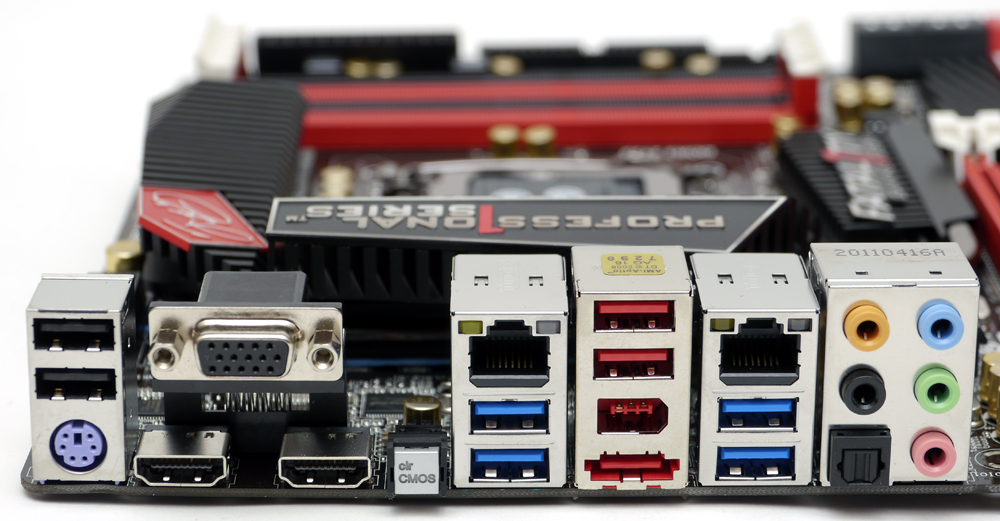

後端I/O Port
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/16.jpg
鍵盤用P/S-2、4個USB 2.0、4個USB 3.0、D-Sub與雙HDMI顯示輸出介面、CLR CMOS鈕、2
個Gb/s LAN、IEEE-1394a與e-SATA、HD-Audio音效介面
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/17.jpg
特別用紅框標記起來的就是Fatal1ty滑鼠專用接口

散熱設計

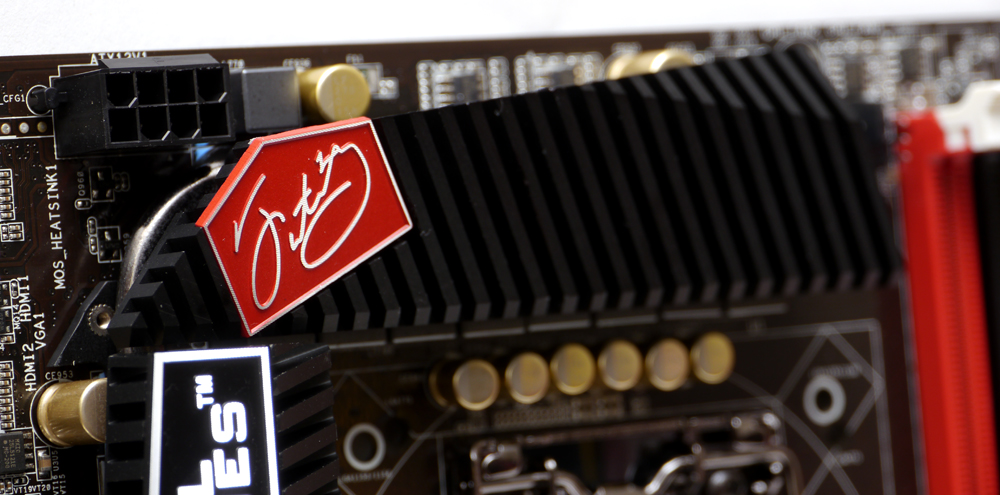

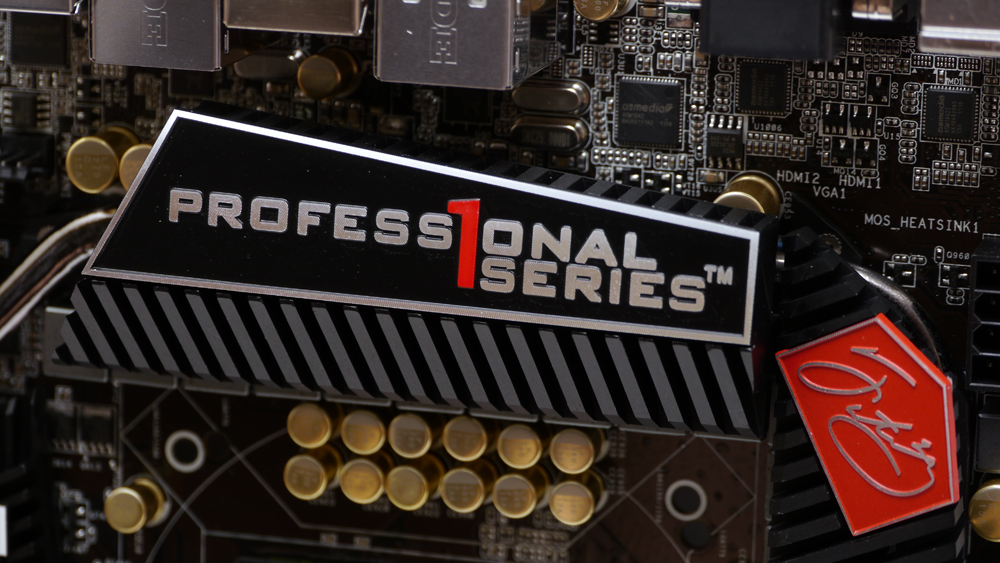

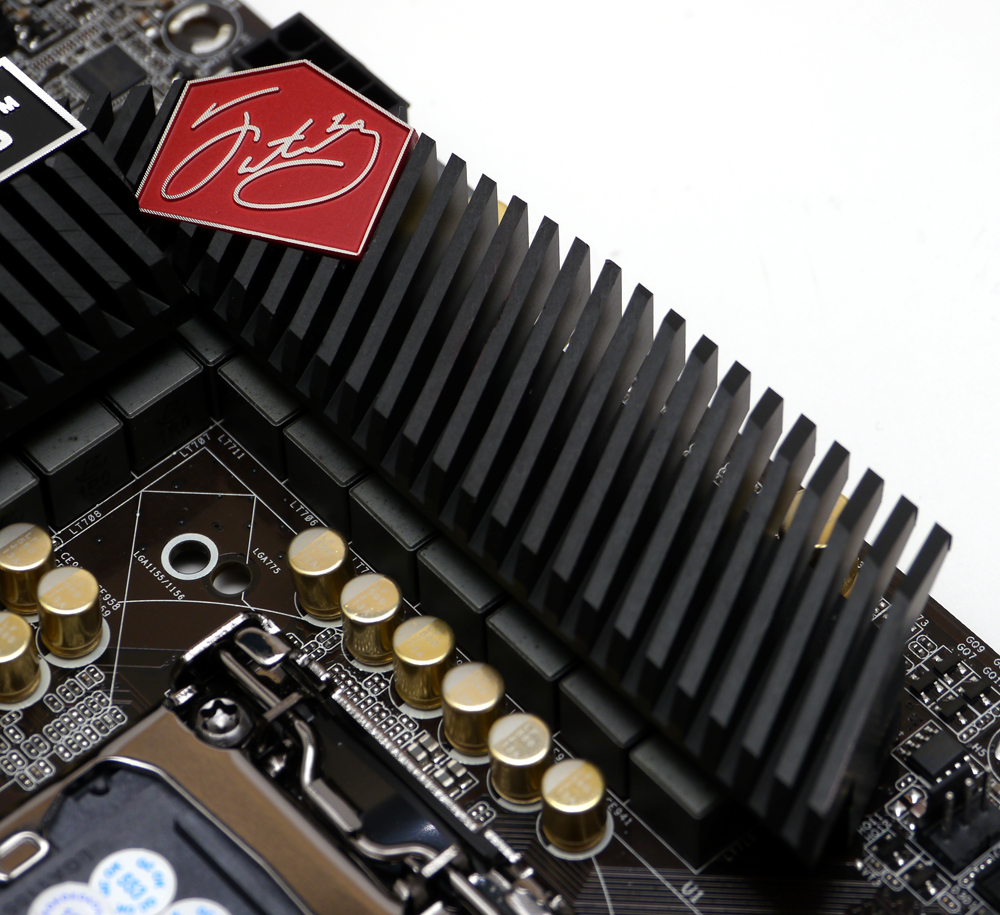

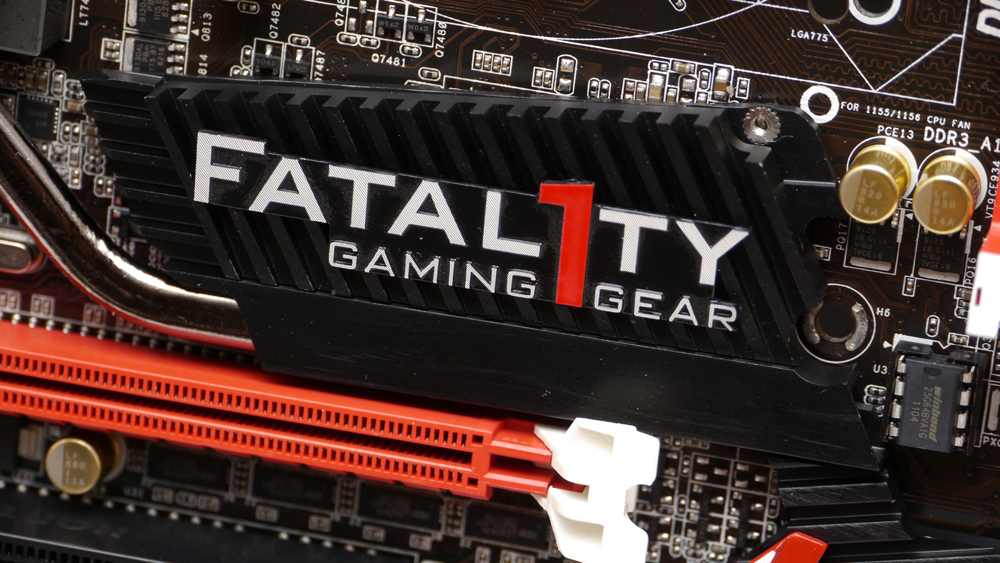

MOSFET散熱片使用斜切稜角的造型，還附上Fatal1ty簽名銘牌
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/21.jpg
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/22.jpg

北橋位置散熱片
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/23.jpg
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/24.jpg

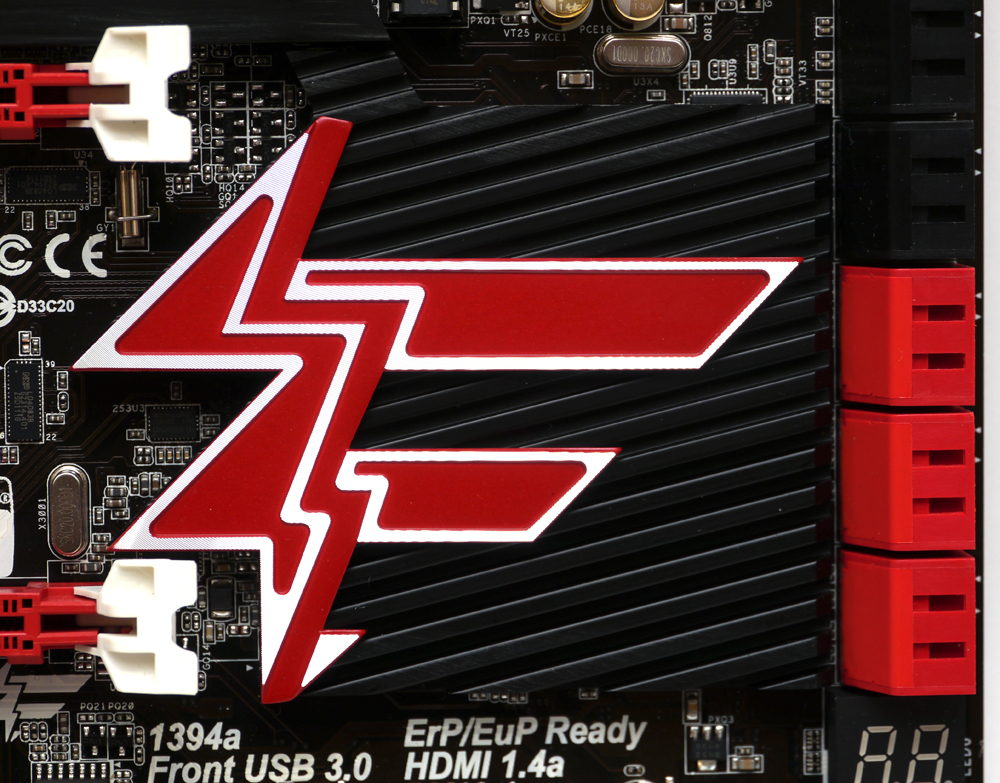

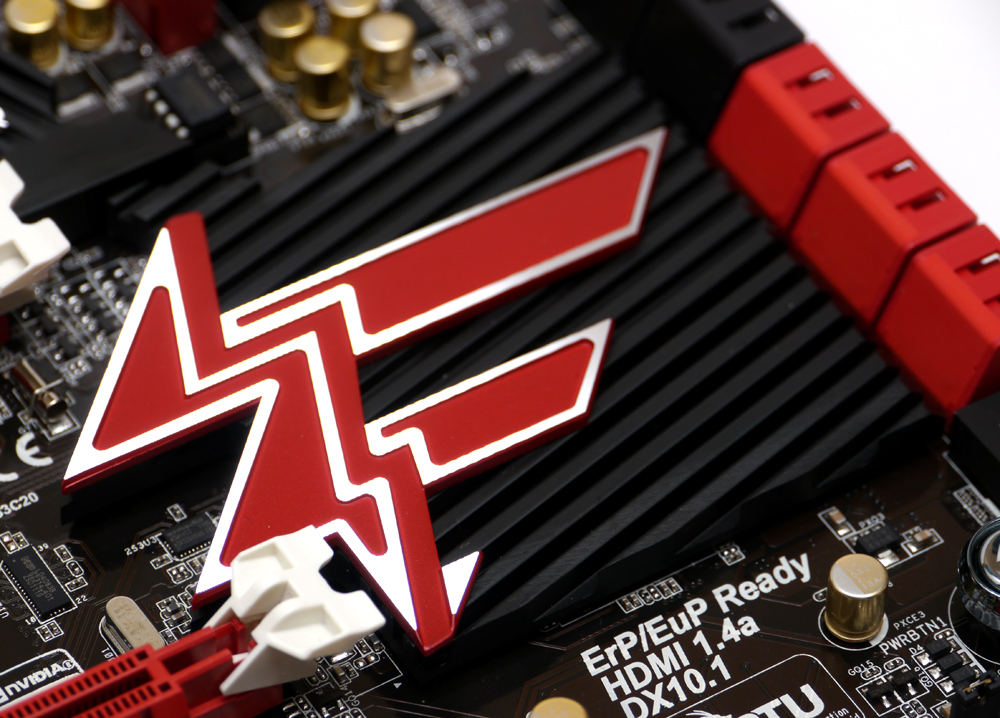

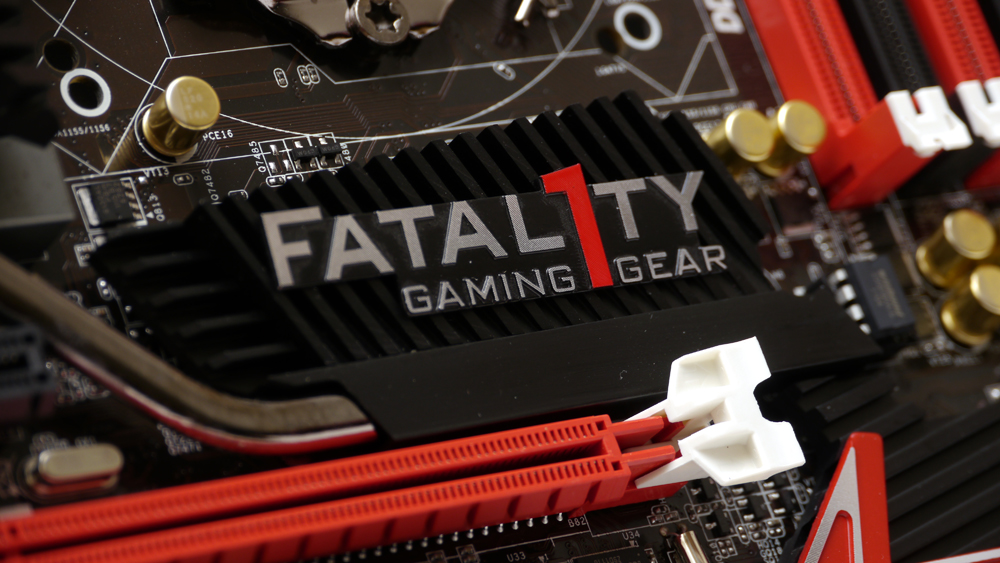

南橋位置散熱片使用黑底搭配斗大的閃電造型F字樣
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/25.jpg
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/26.jpg

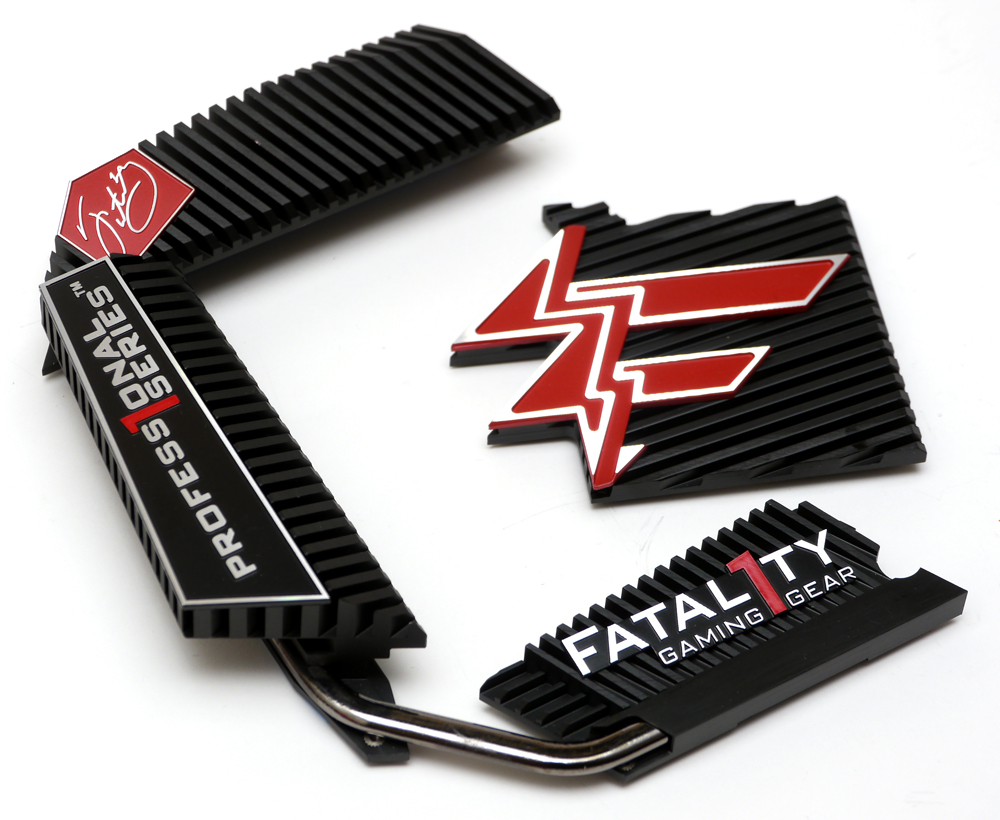

MOSFET與北橋位置的散熱片使用熱導管增加導熱效率
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/27.jpg

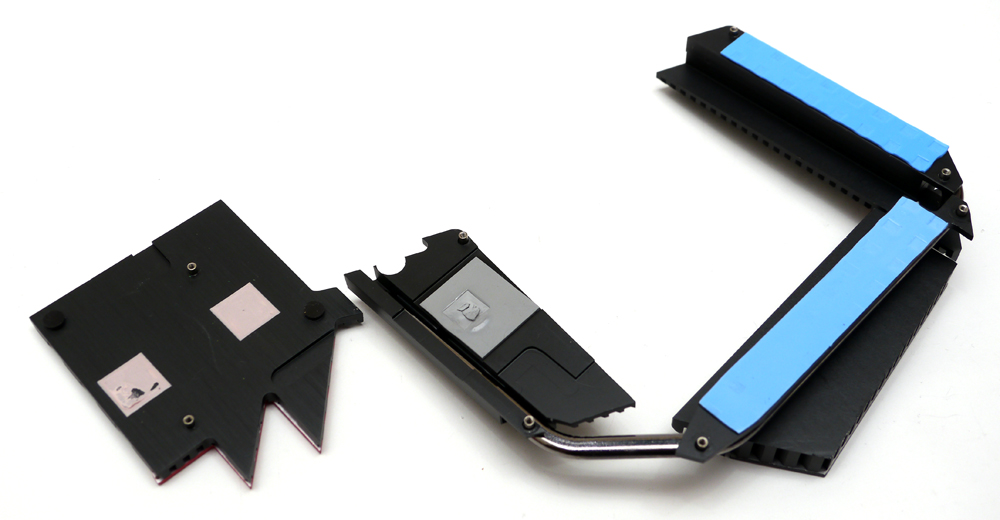

散熱接觸面介質為導熱膠布
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/28.jpg

CPU周圍用料細節

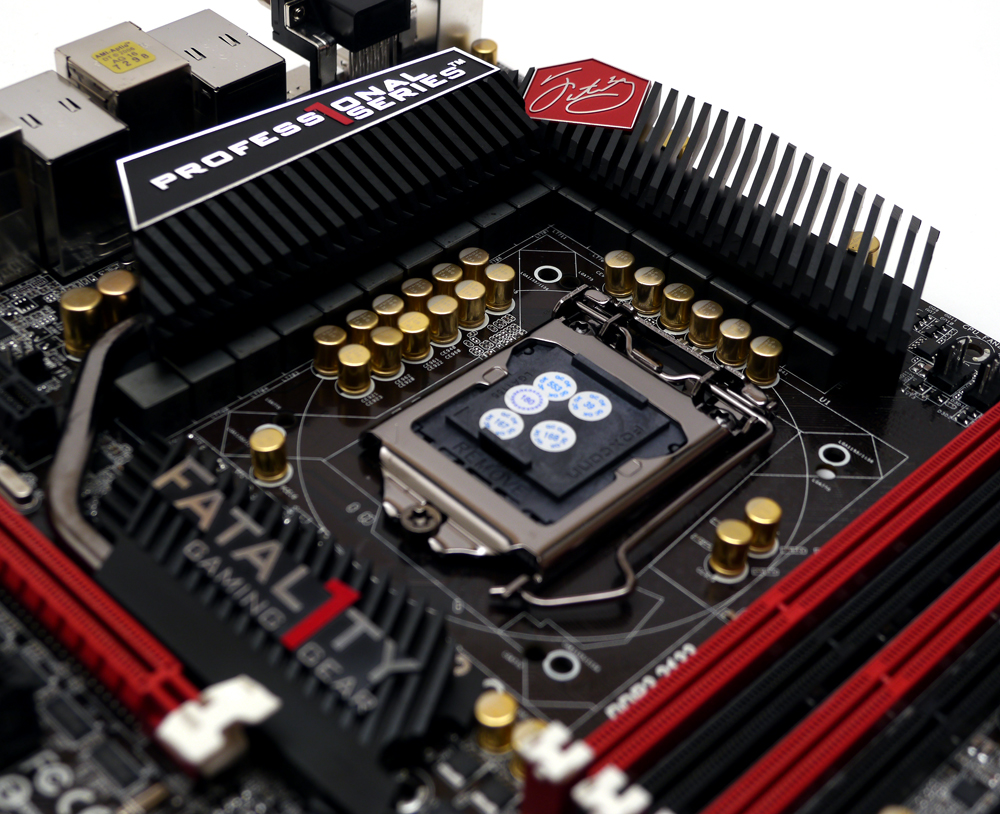

12+6相供電設計
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/18.jpg
使用金色外殼的日製電容讓外觀看起來更有質感

華擎特有CCO散熱器共用設計
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/19.jpg
可安裝適用於1155/1156腳位扣具的散熱器，也可以安裝適用於舊版775腳位扣具的散熱器

CPU 12V供電使用EPS 8 pin
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/20.jpg

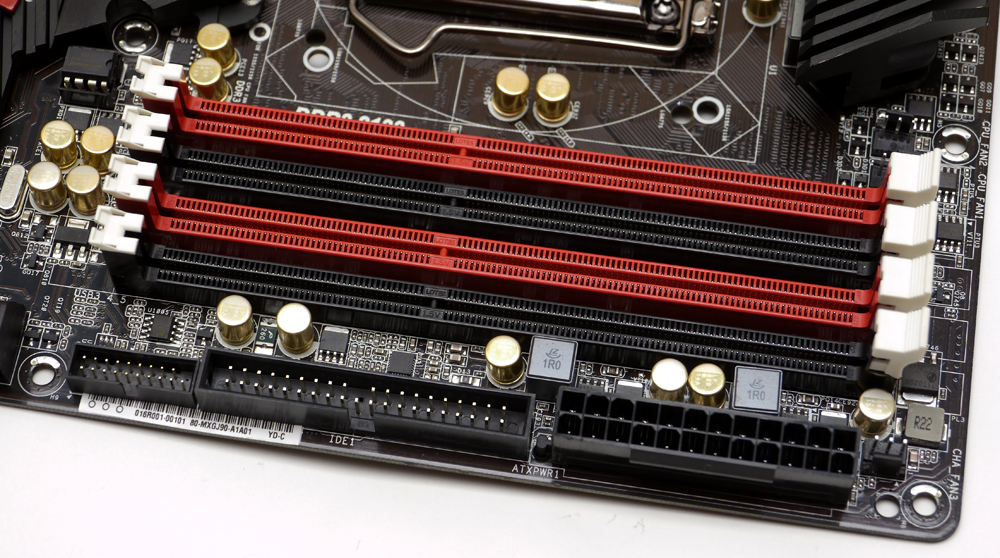

記憶體插槽區
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/30.jpg
內接USB 3.0插座設在IDE旁邊

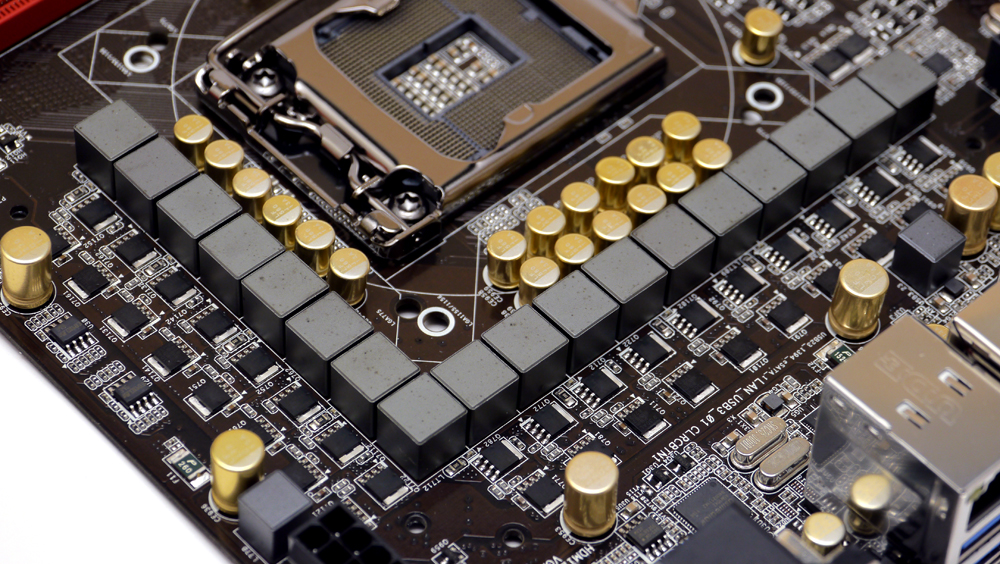

MOSFET特寫
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/29.jpg

USB 3.0控制晶片使用asmedia ASM1042
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/31.jpg

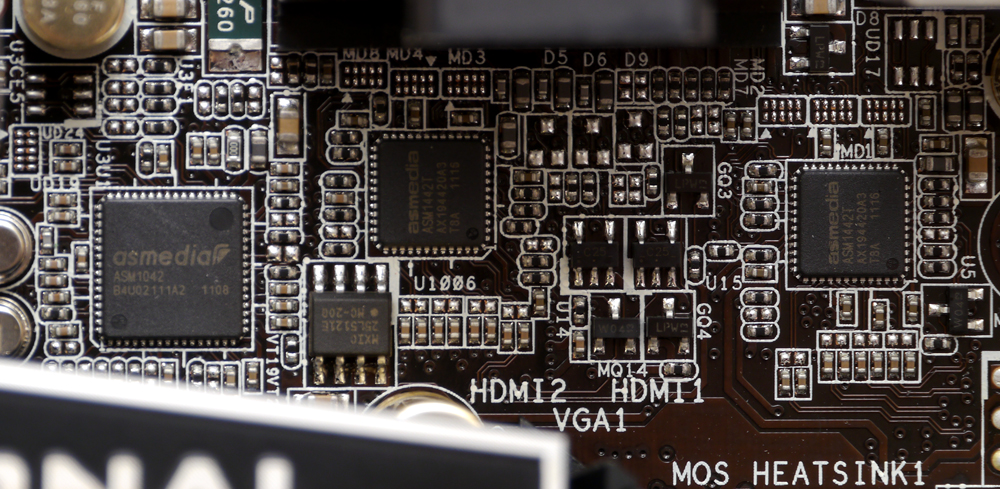

雙HDMI輸出使用2個asmedia ASM1442T視訊轉譯晶片

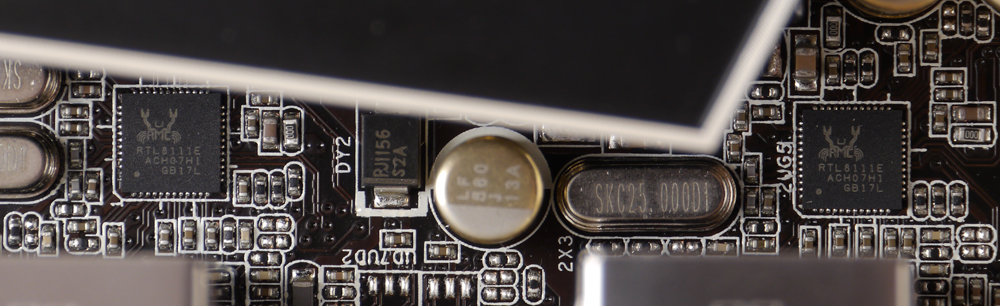

2個Gb/s LAN使用2個Realtek RTL8111E網路控制晶片
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/32.jpg

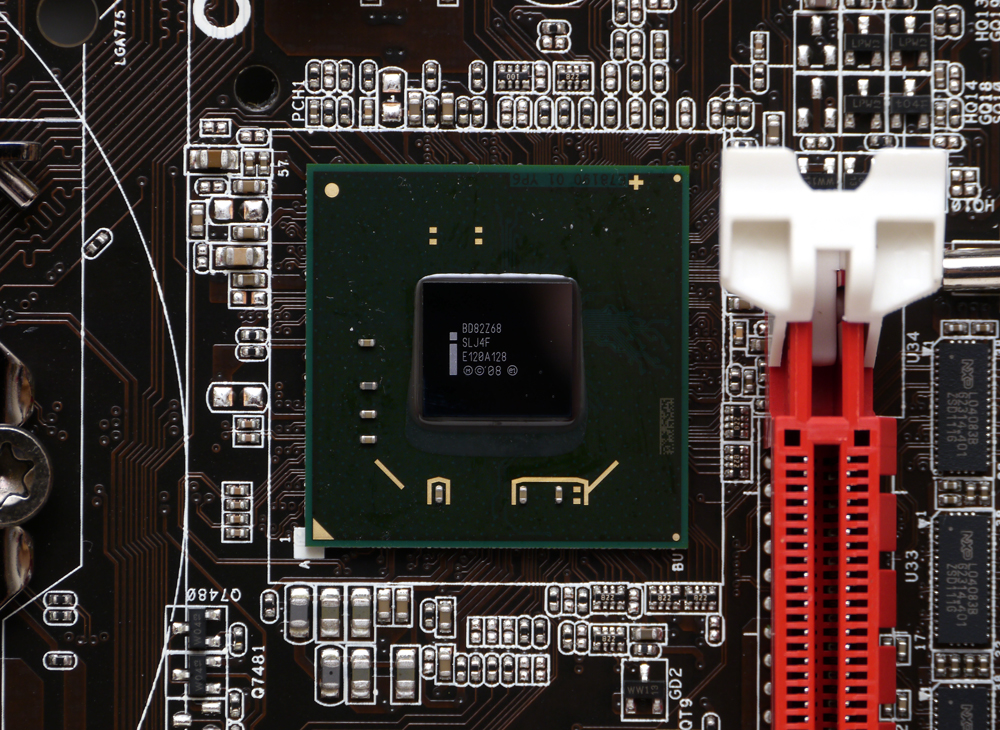

北橋位置散熱覆蓋的其實是Z68的南橋PCH晶片
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/33.jpg

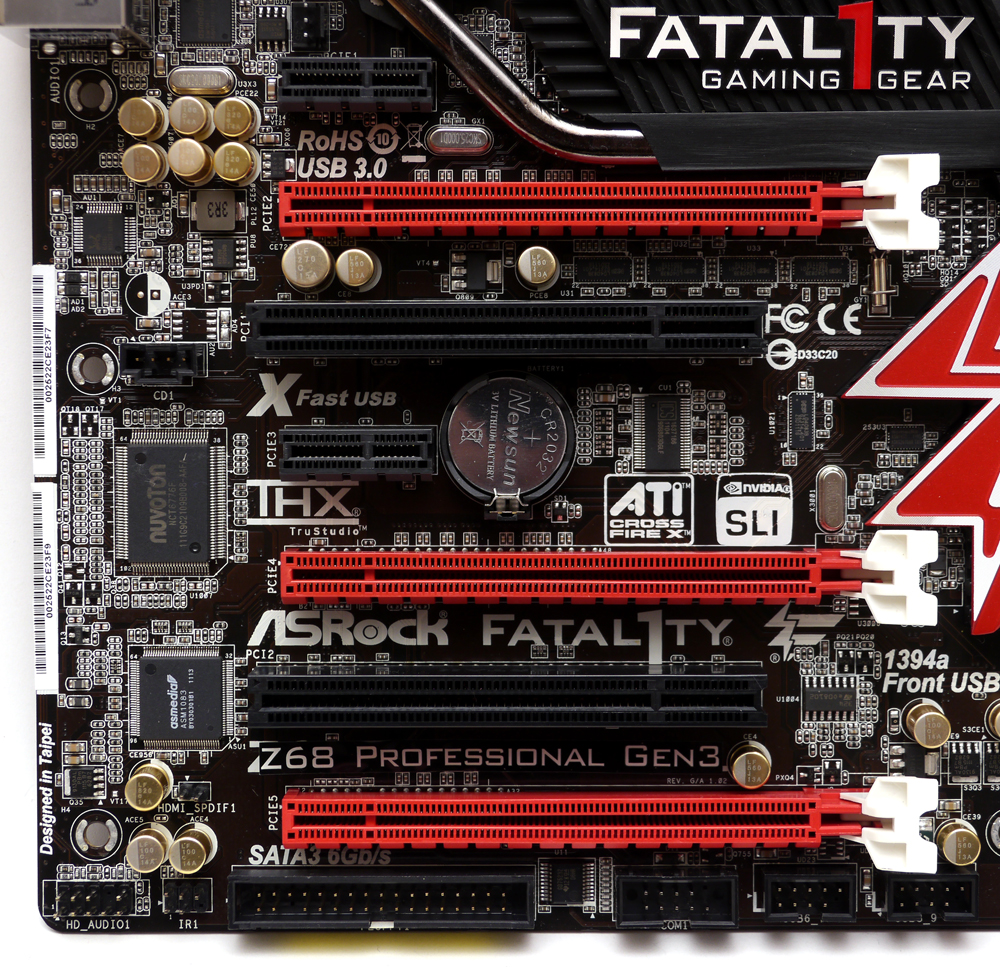

擴充卡插槽區用料細節
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/34.jpg
2組PCI-E x16、1組PCI-E x4(最下端紅色x16插槽)、2組PCI-E x1、2組PCI

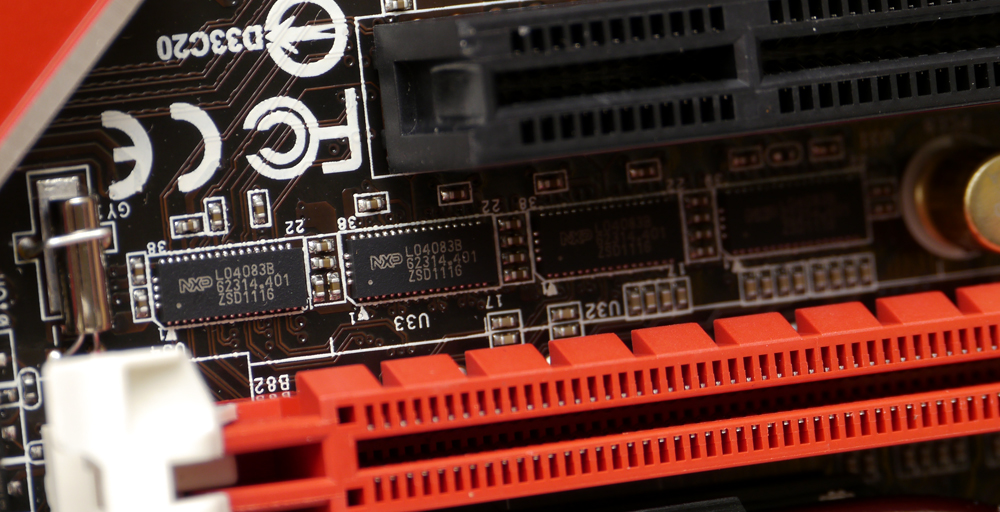

支援PCI-E Gen3的頻寬切換晶片--NXP L04083B
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/35.jpg
Z68晶片組主機板使完全相容於Intel下一代1155腳位的Ivy Bridge處理器，
因此只要主機板上設有支援PCI-E Gen3的頻寬切換晶片，
再搭配使用Ivy Bridge處理器與支援PCI-E Gen3的顯示卡就可以享受到超高速的頻寬

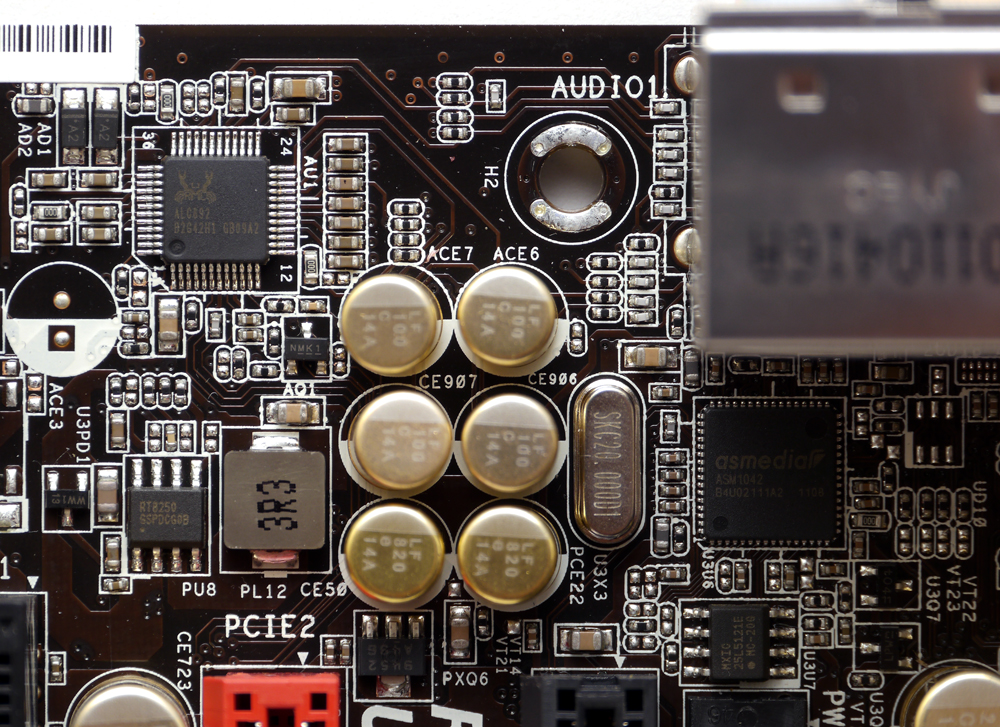

音效控制晶片使用Realtek ALC892
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/36.jpg
第2顆USB 3.0控制晶片asmedia ASM1042

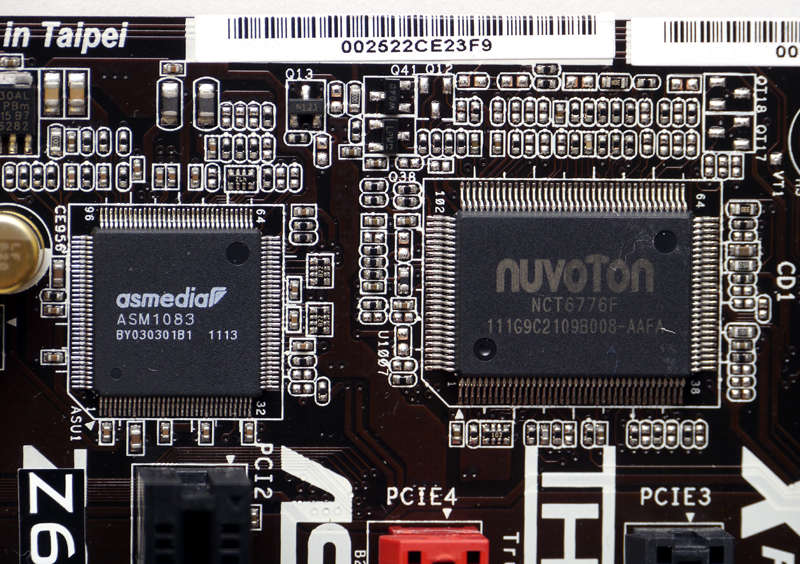

PCI橋接晶片使用asmedia ASM1083
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/37.jpg
環境監控晶片使用nuvoTon NCT6776F

內接I/O區用料細節

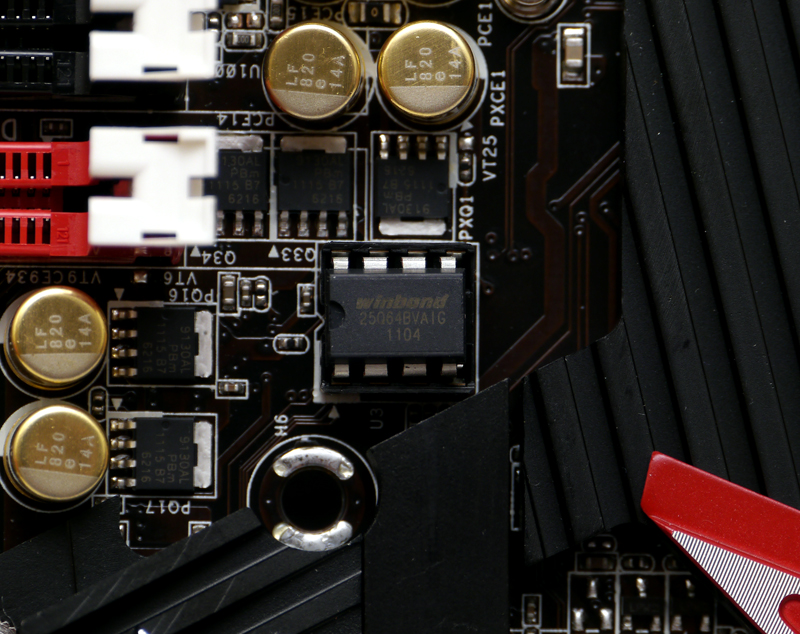

BIOS Flash
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/38.jpg

南橋位置散熱片下覆蓋著4顆晶片
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/39.jpg

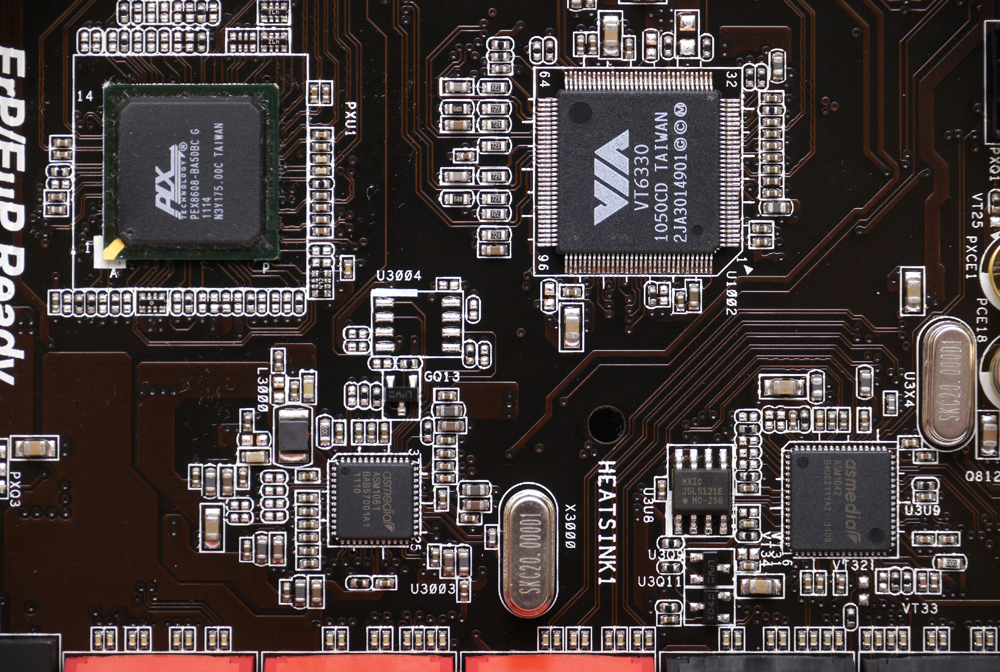

PLX頻寬整合晶片
VIA VT6630晶片控管IDE介面與2個IEEE-1394a接口
asmedia ASM1061控管額外SATA 6Gb/s接口
第3顆USB 3.0控制晶片asmedia ASM1042

6個SATA 6Gb/s接口(紅)與4個SATA 3Gb/s接口(黑)
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/40.jpg

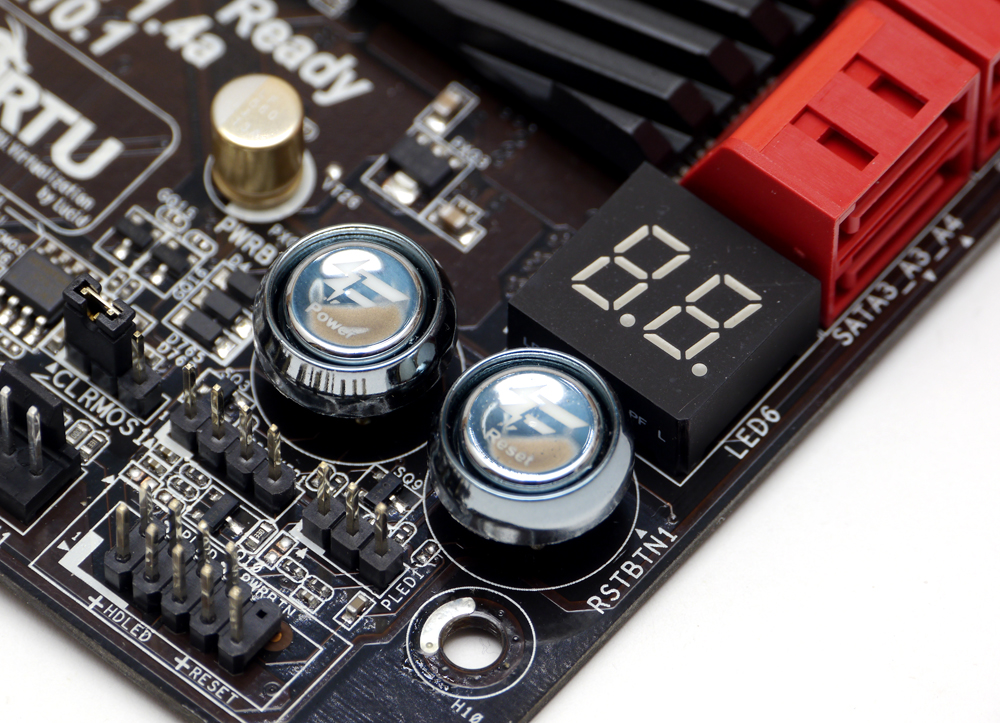

主機板內建電源開關與Reset按鈕及Debug LED燈號
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/41.jpg

Fatal1ty主機板家族大閱兵
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/42.jpg

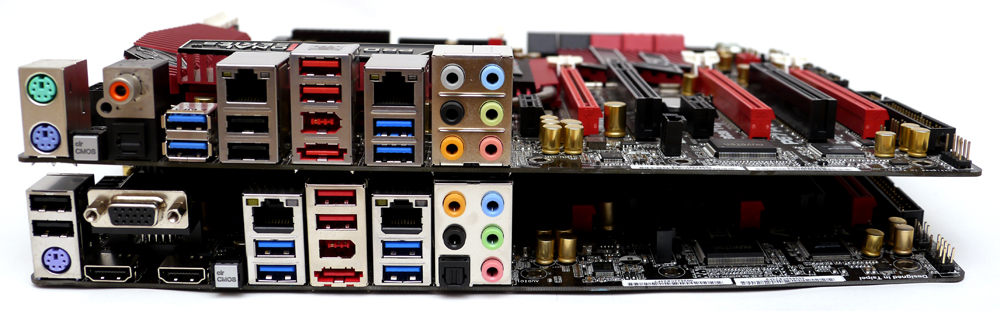

Fatal1ty Professional主機板 P67/Z68兄弟比一比
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/43.jpg
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/44.jpg

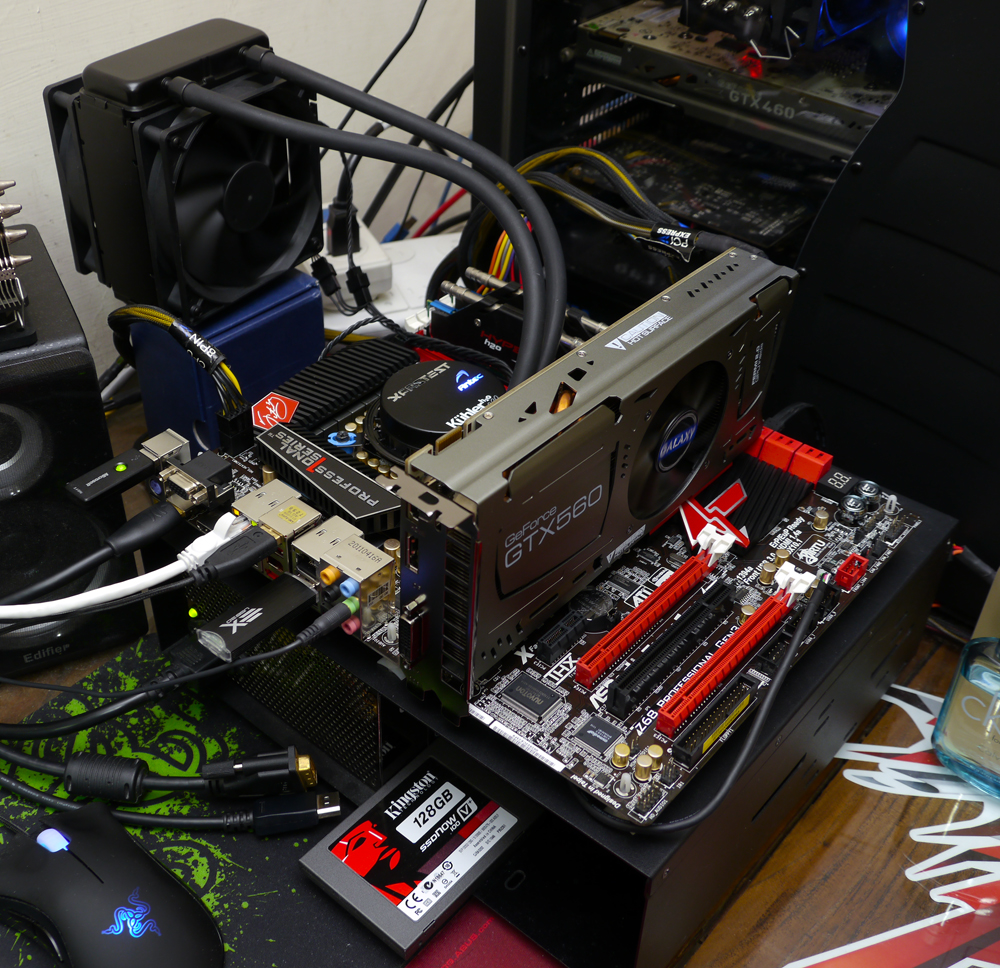

測試平台與環境
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/45.jpg
CPU: Intel Core i7-2600K @ 5.3 GHz
Cooler: Antec KÜHLER H2O 920
Thermal Compound: Antec Formula 7
MB: ASRock Fatal1ty Z68 Professional Gen3
RAM: Kingston HyperX H2O DDR3 @ 2133MHz 9-10-9-27
Graphic: Galaxy GTX 560 Ti White Edition @ 1000 MHz
Storage: Kingston SSD Now V+100 128GB
PSU: CoolerMaster Real Power Pro 1000W
Chassis: CoolerMaster Test Bench
Monitor: Dell U2410

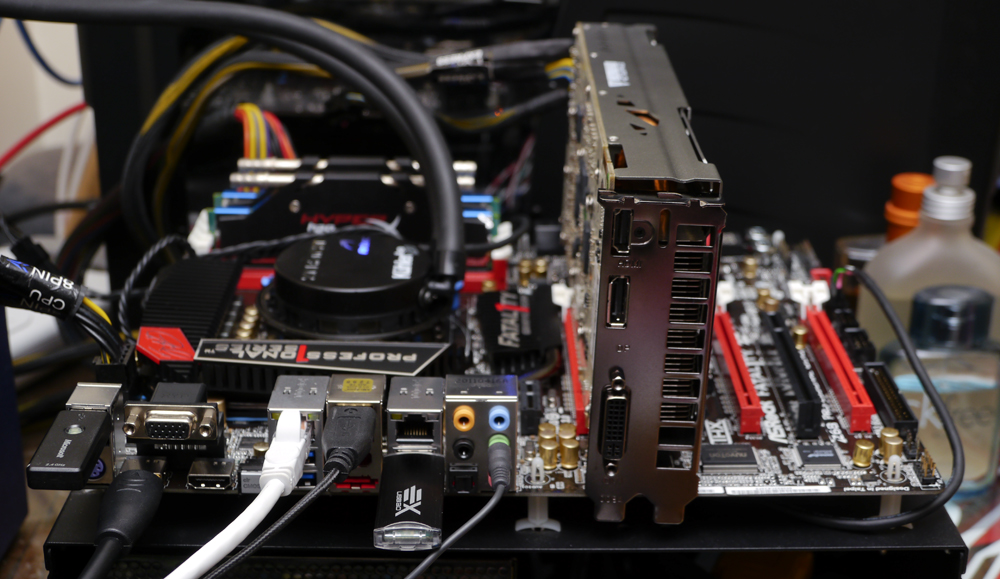

測試Virtu功能時，全程將顯示器接在主機板內建的HDMI Port
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/46.jpg

BIOS介紹
開機畫面

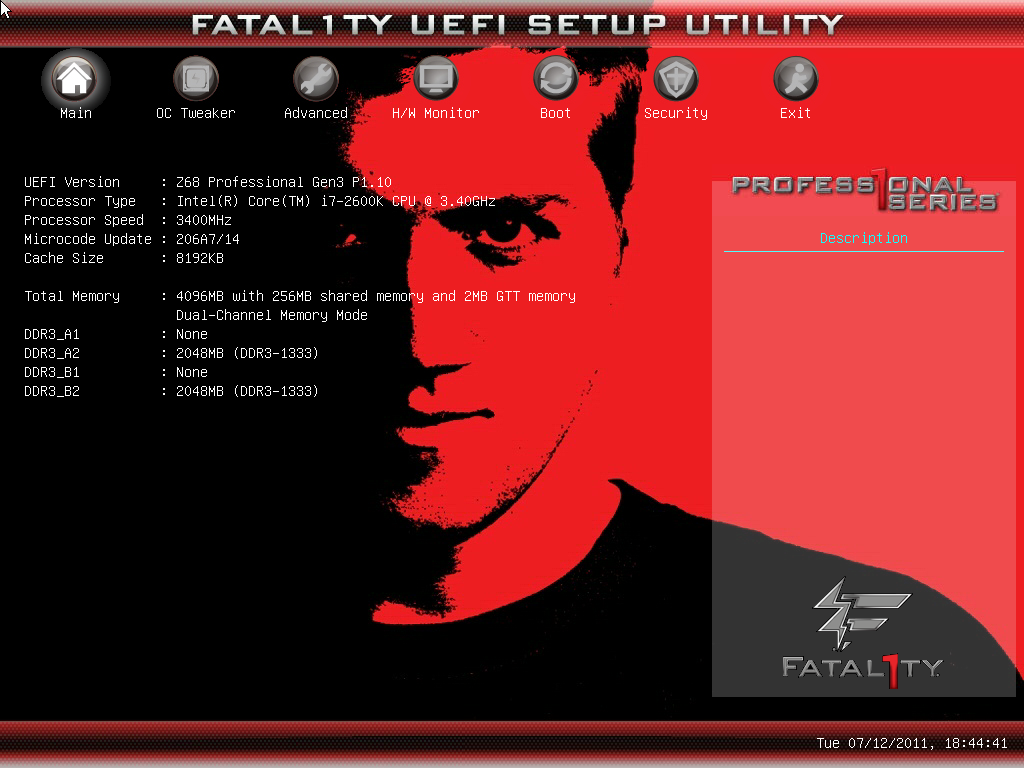

http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-00.jpg

主要資訊畫面
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-01.png

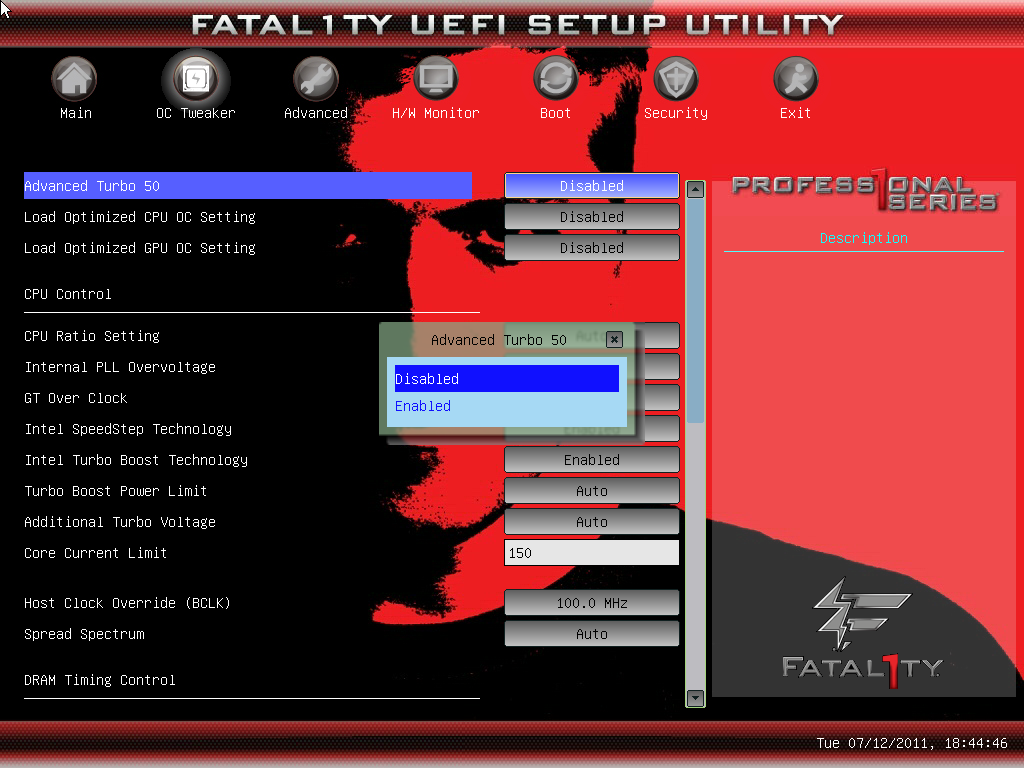

超頻選單
快速超頻50%
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-02.png

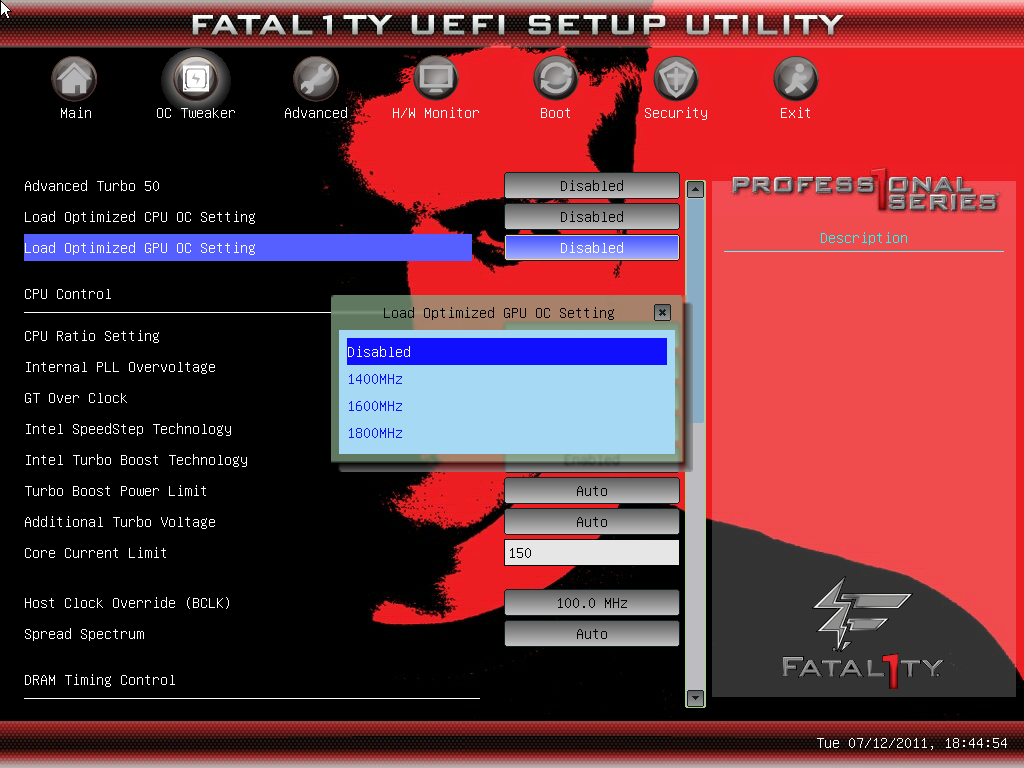

預設CPU與GPU超頻數值

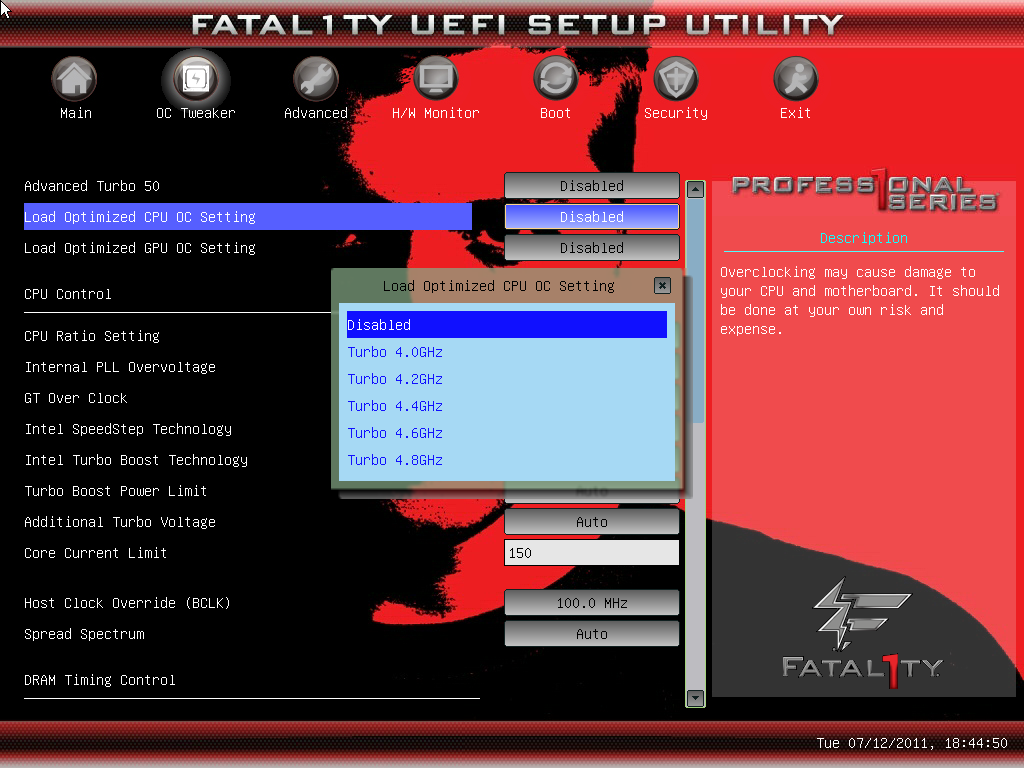

http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-03.png
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-04.png

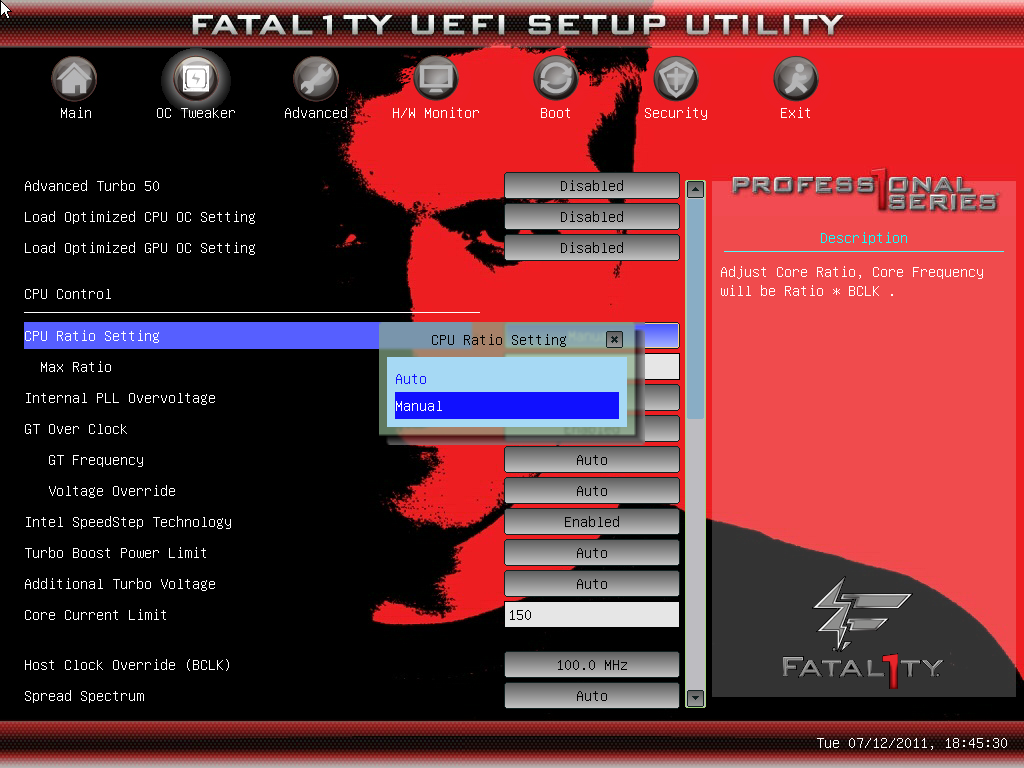

要超K系列的倍頻記得要手動調整倍頻數值
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-05.png

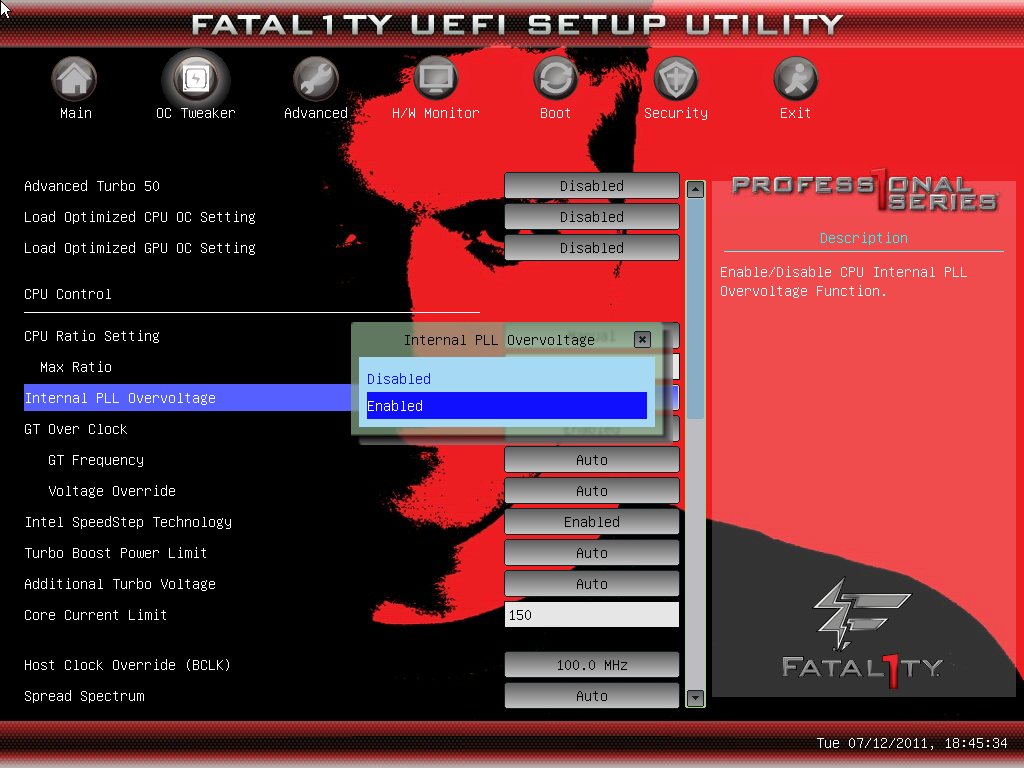

高倍頻必備--開啟Internal PLL Overvoltage
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-06.png

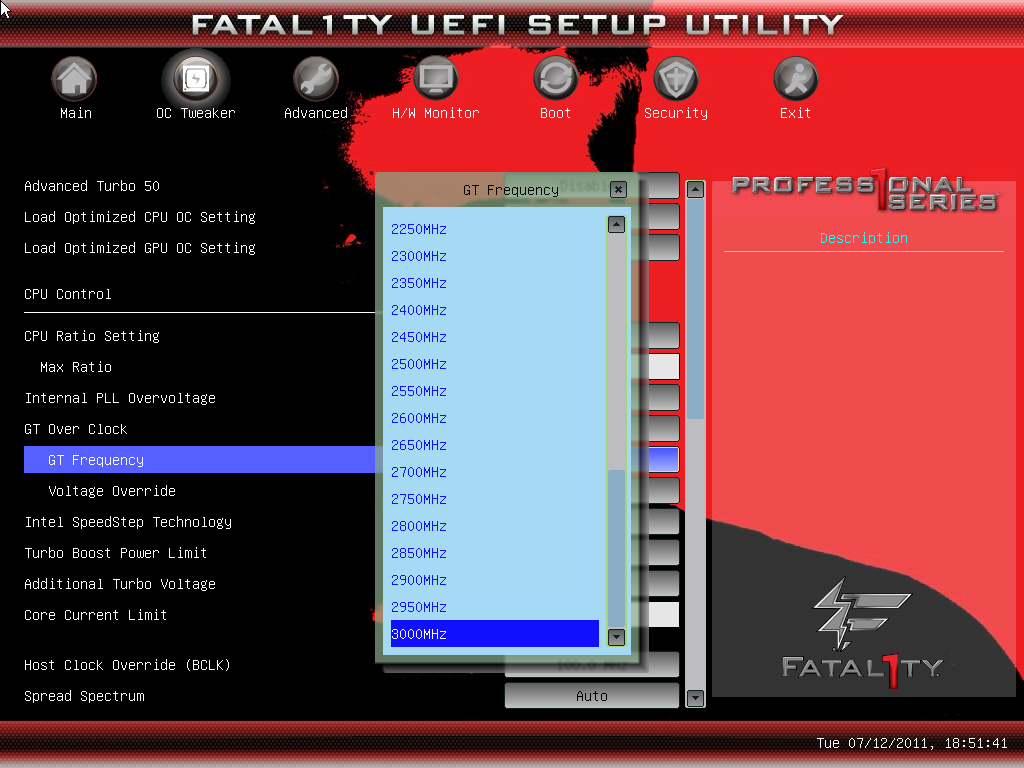

內顯超頻選單

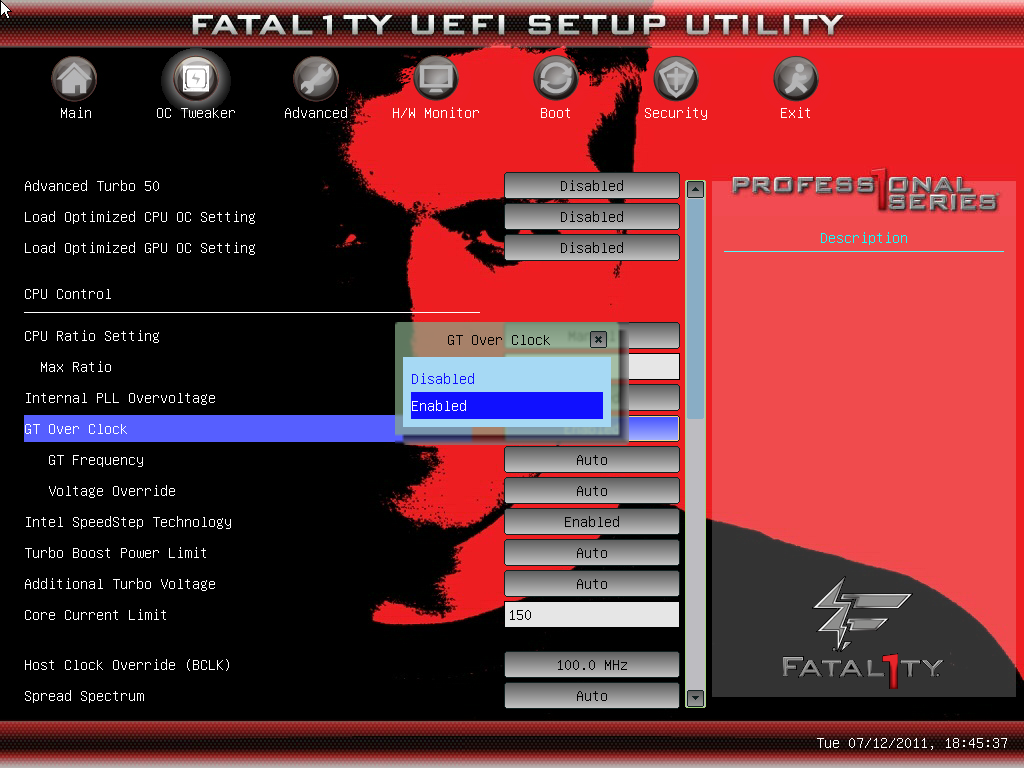

http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-07.png
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-08.png
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-09.png

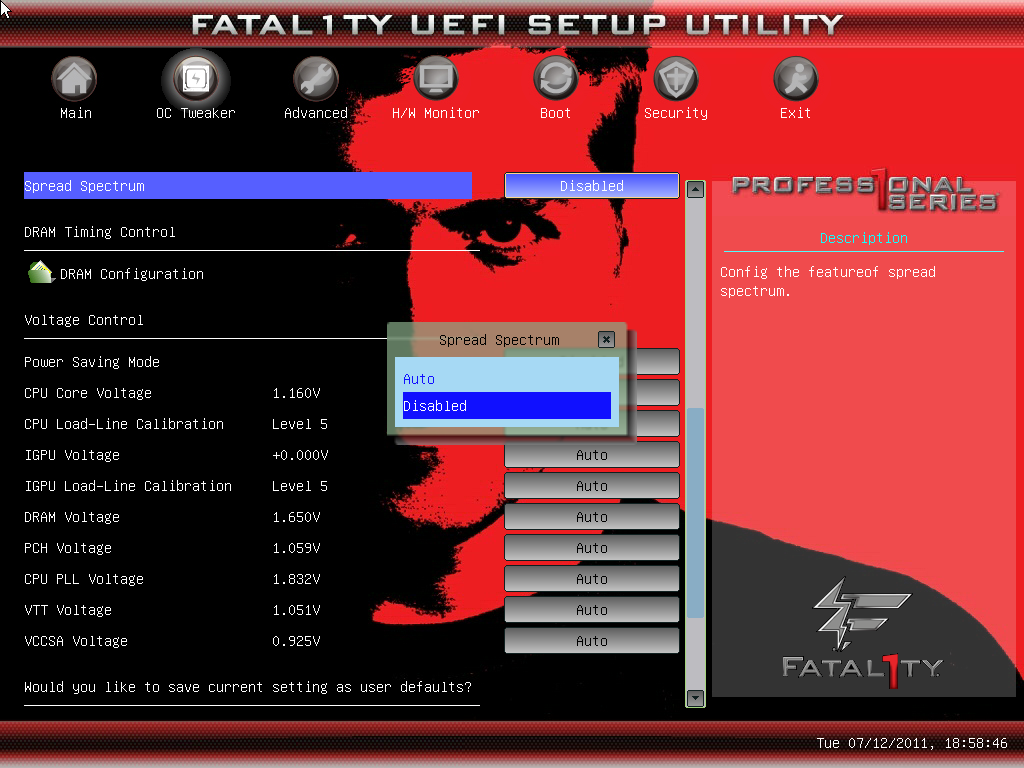

超頻時記得要將頻率延展關閉以增加穩定度
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-10.png

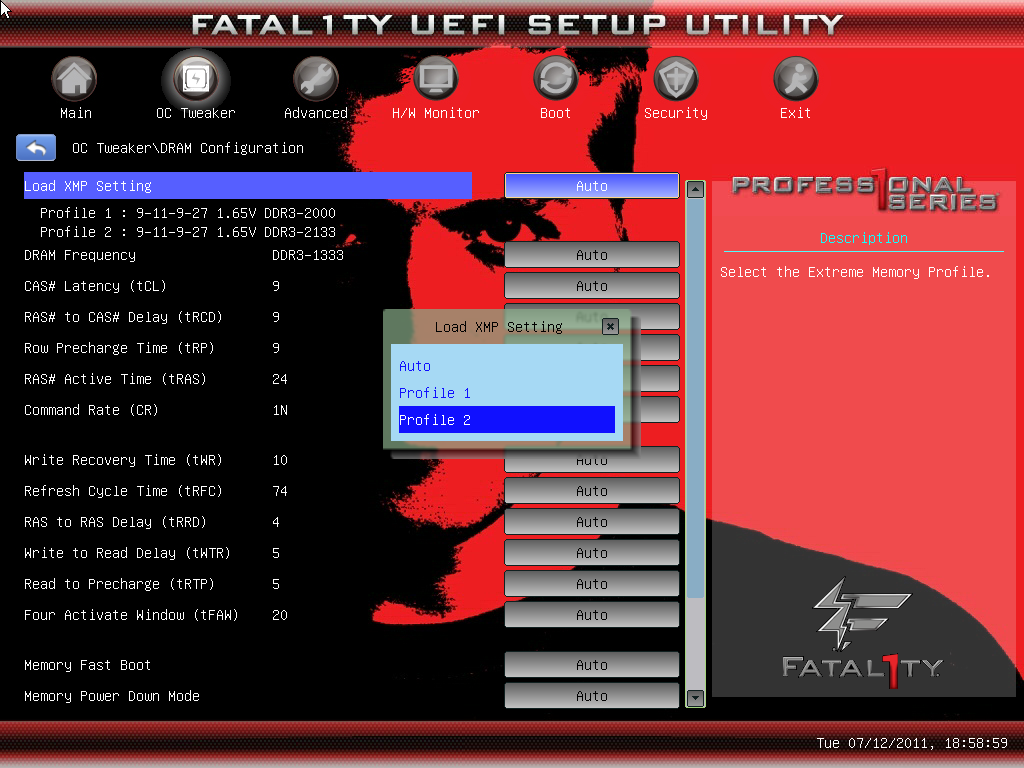

記憶體參數設置，支援XMP
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-11.png

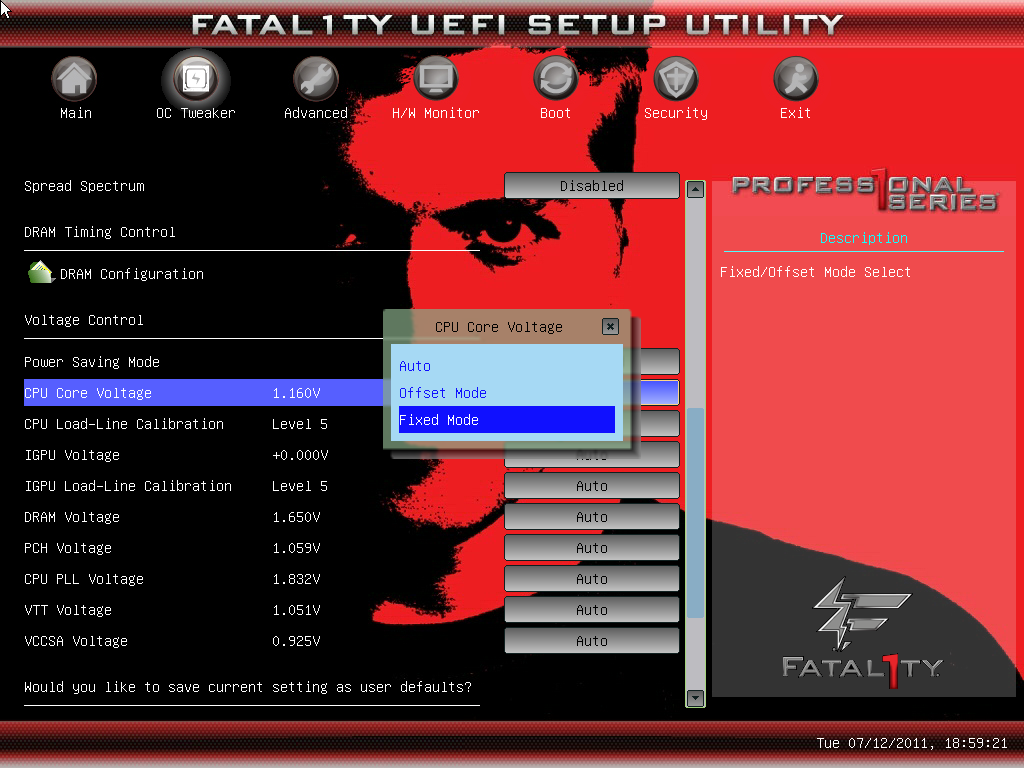

CPU核心電壓設置
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-12.png

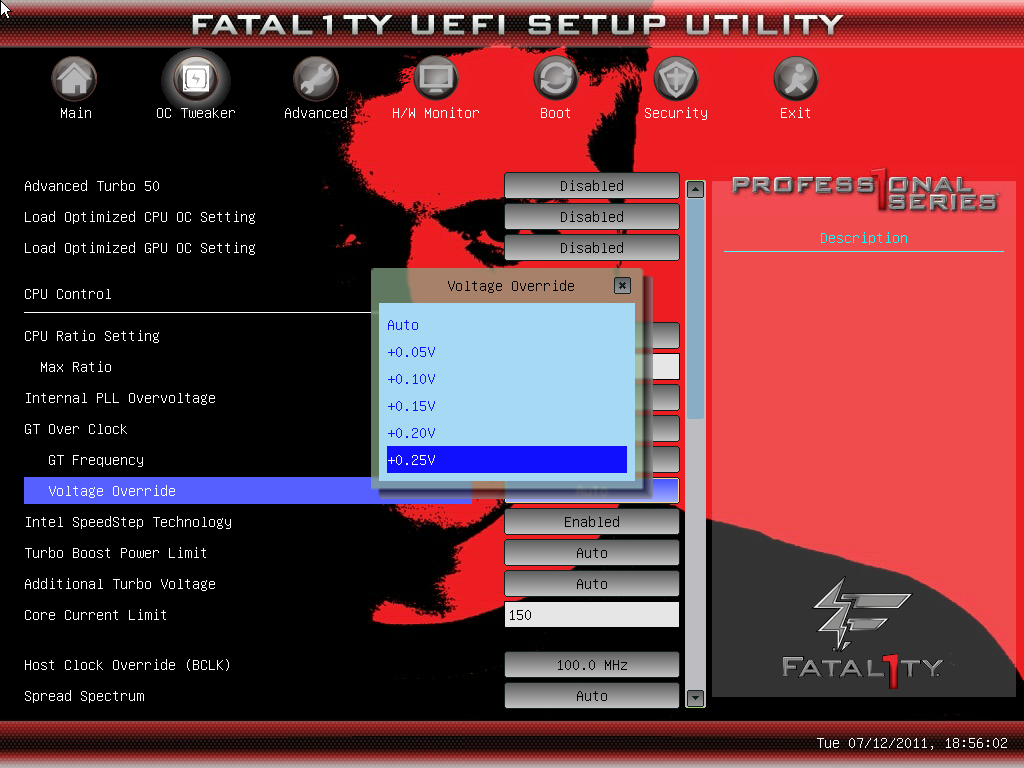

有固定數值與預設增幅兩種選擇，通常使用固定數值來設定電壓值

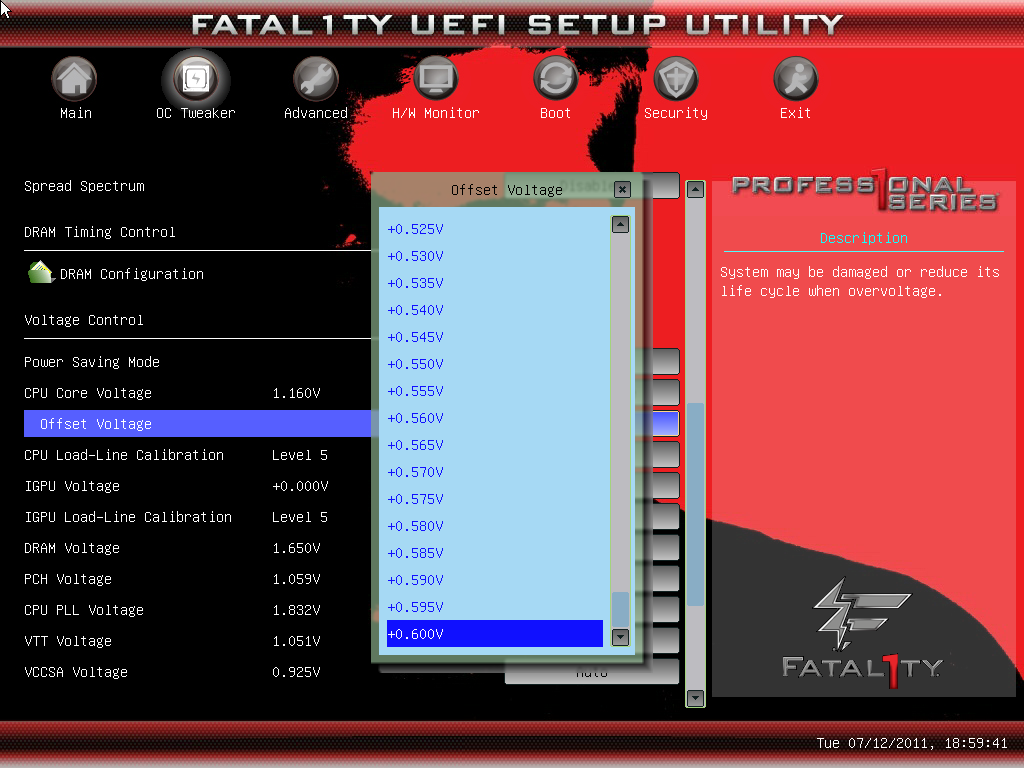

http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-13.png

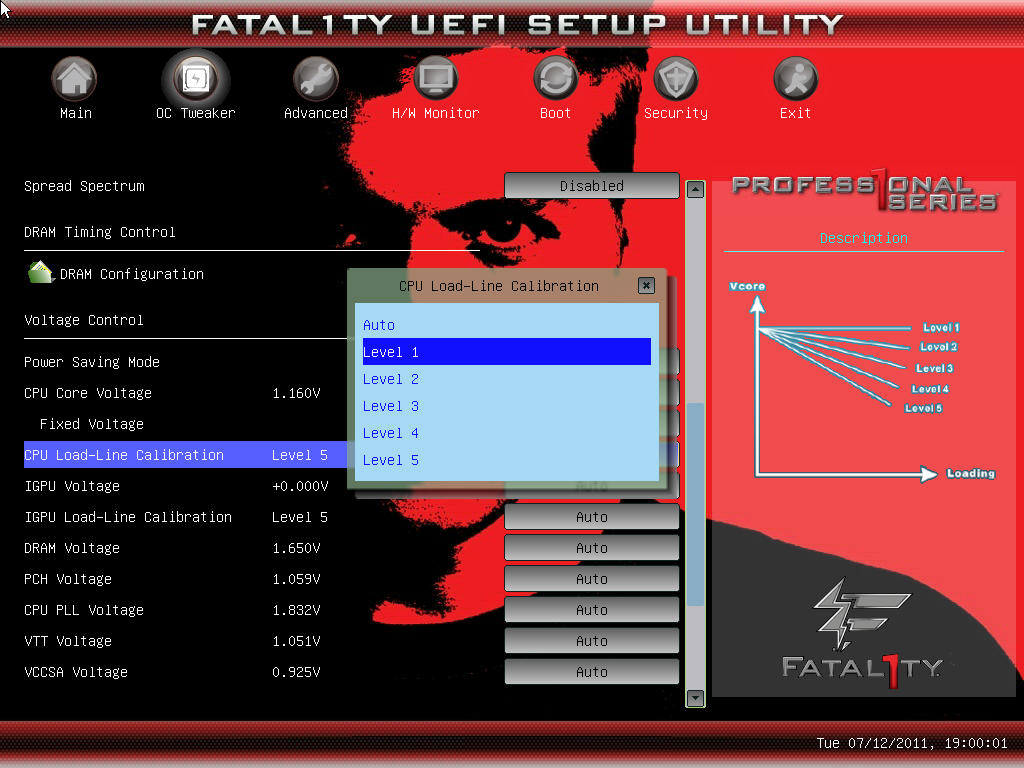

Load-Line Calibration在超頻時要設定成不會隨著負載上升而降低電壓，
以免穩定度下降
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-14.png

GPU電壓設置

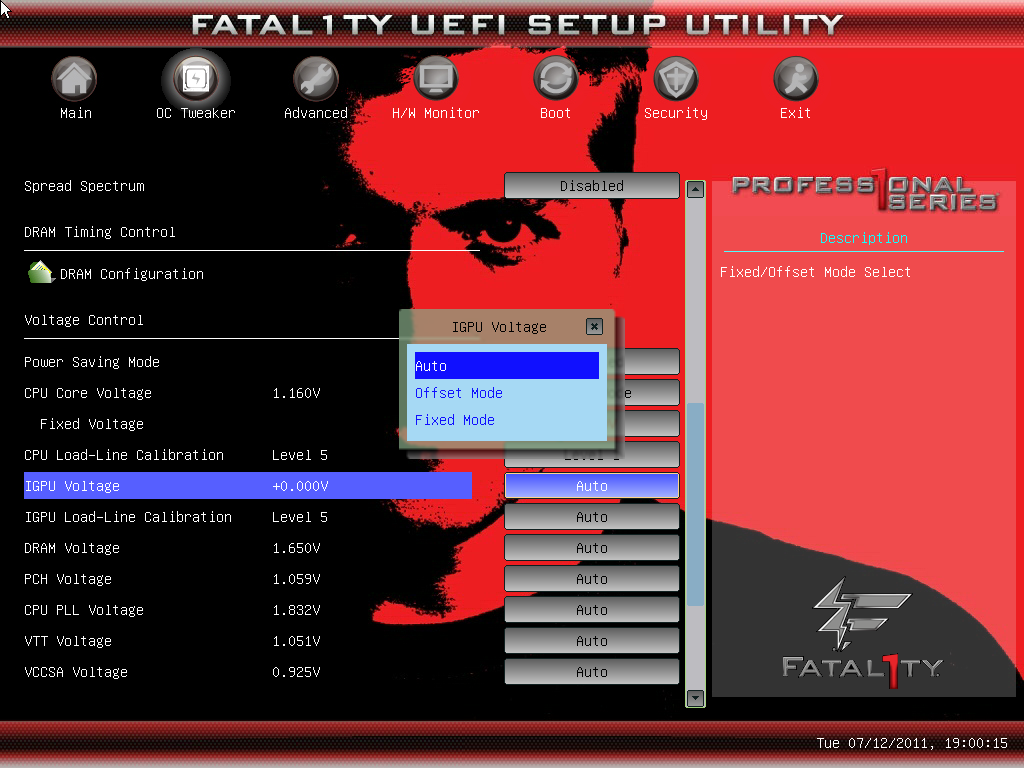

http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-15.png

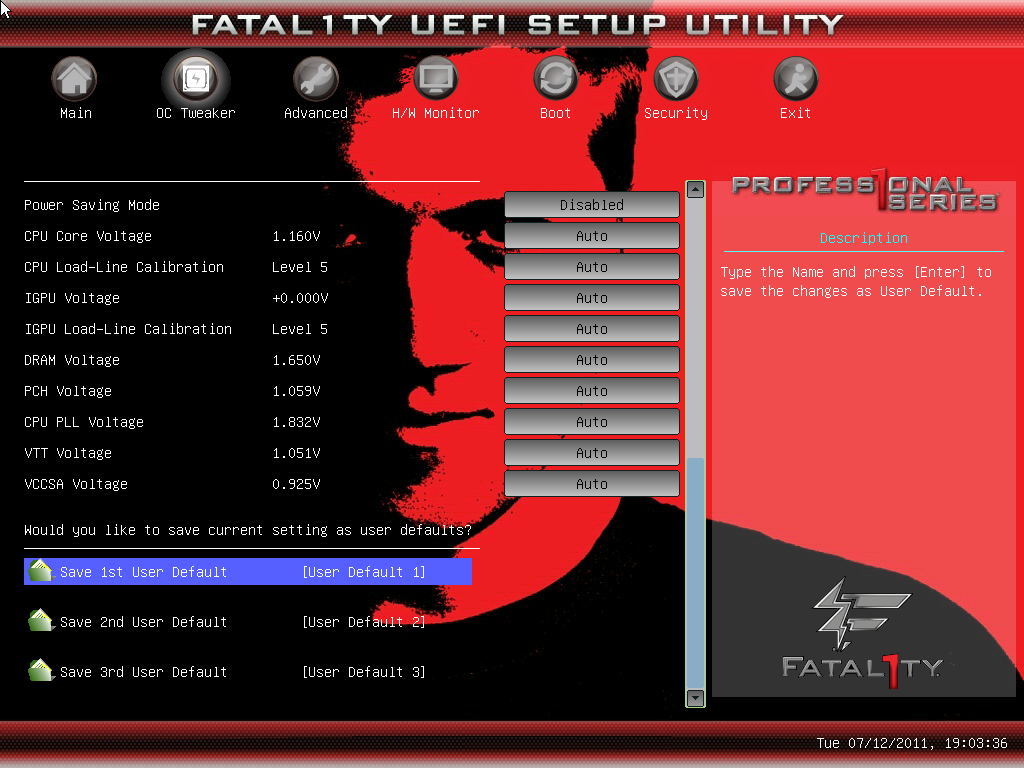

BIOS設定檔儲存區
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-16.png

進階選單內也有Instant Flash快速更新BIOS選項
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-17.png

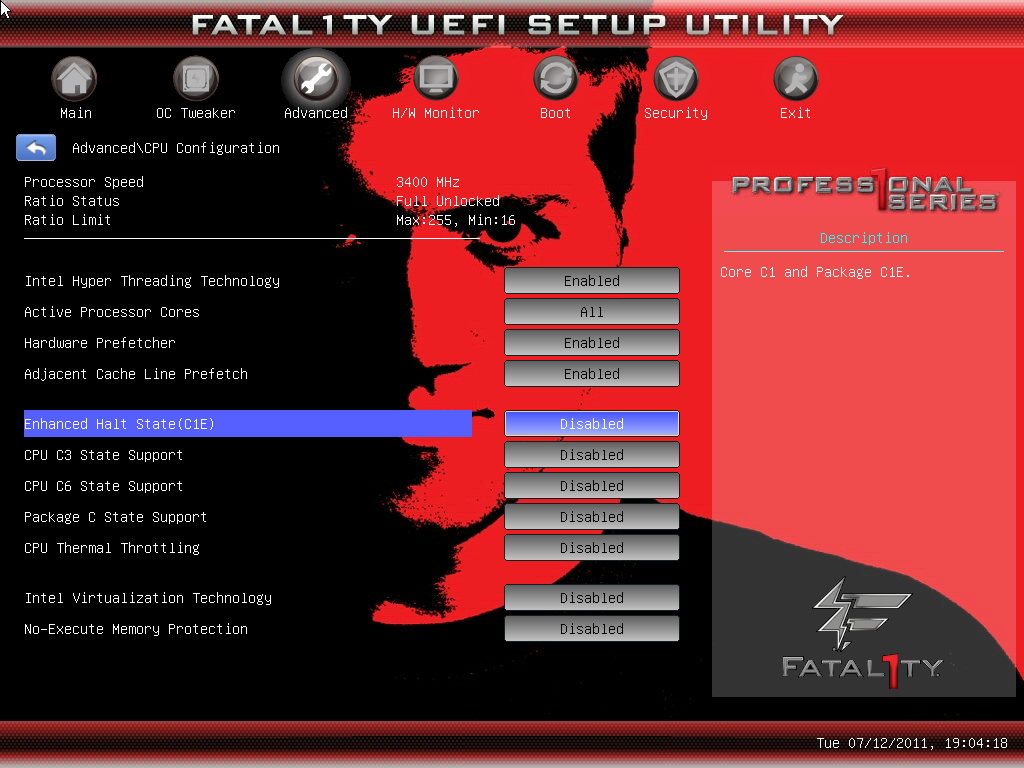

為了增加超頻時的穩定度CPU設定值請依照以下圖表
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-18.png

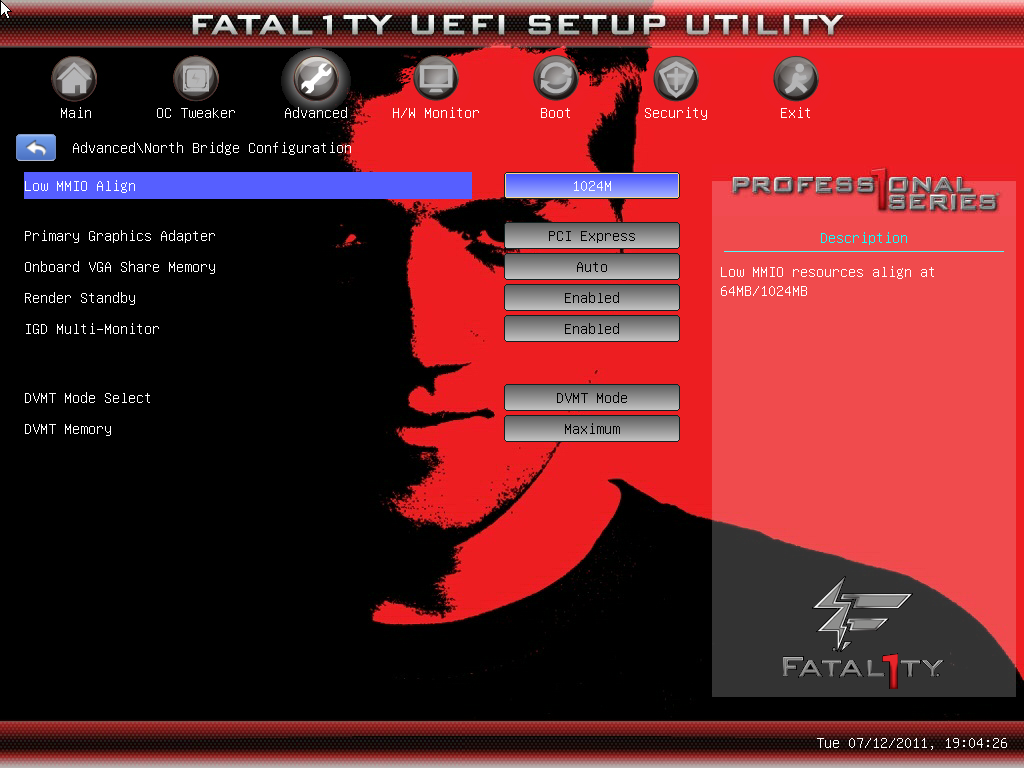

北橋內顯設定選單
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-19.png

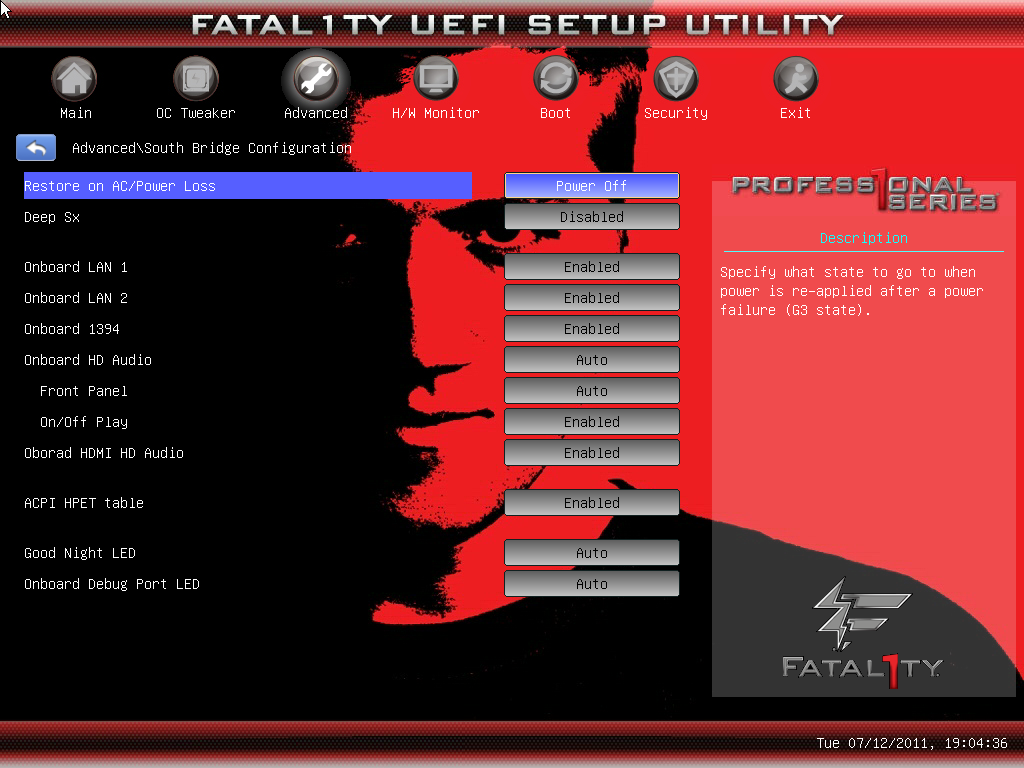

南橋與內建控制晶片設定選單
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-20.png

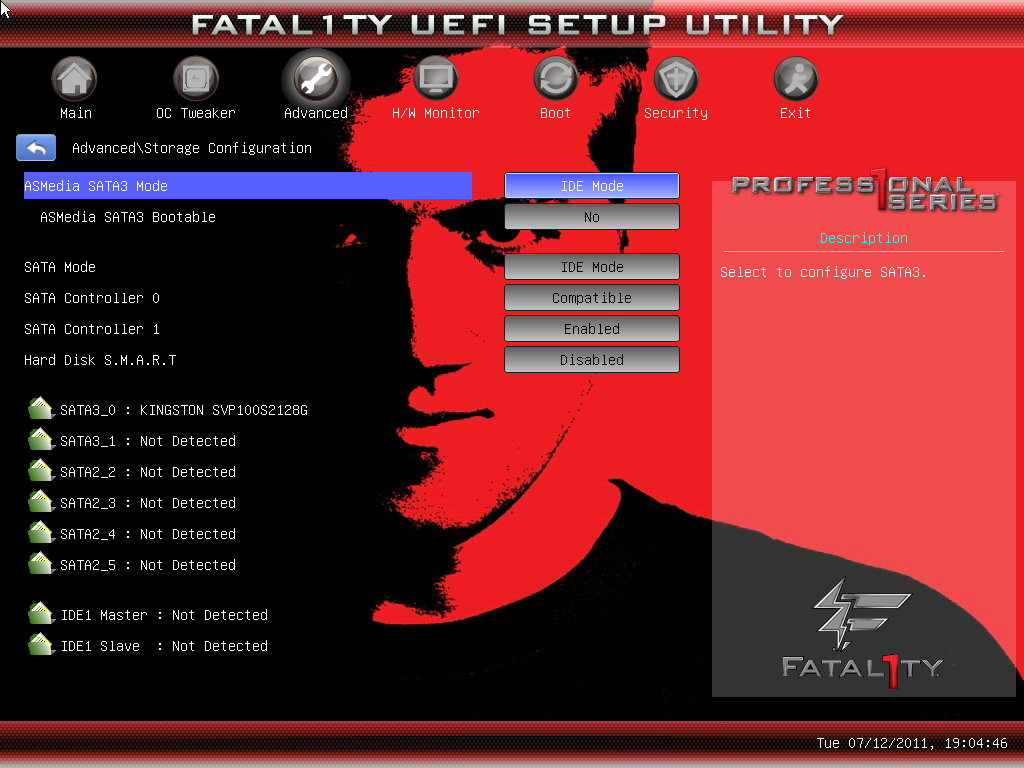

儲存裝置設定選單
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-21.png

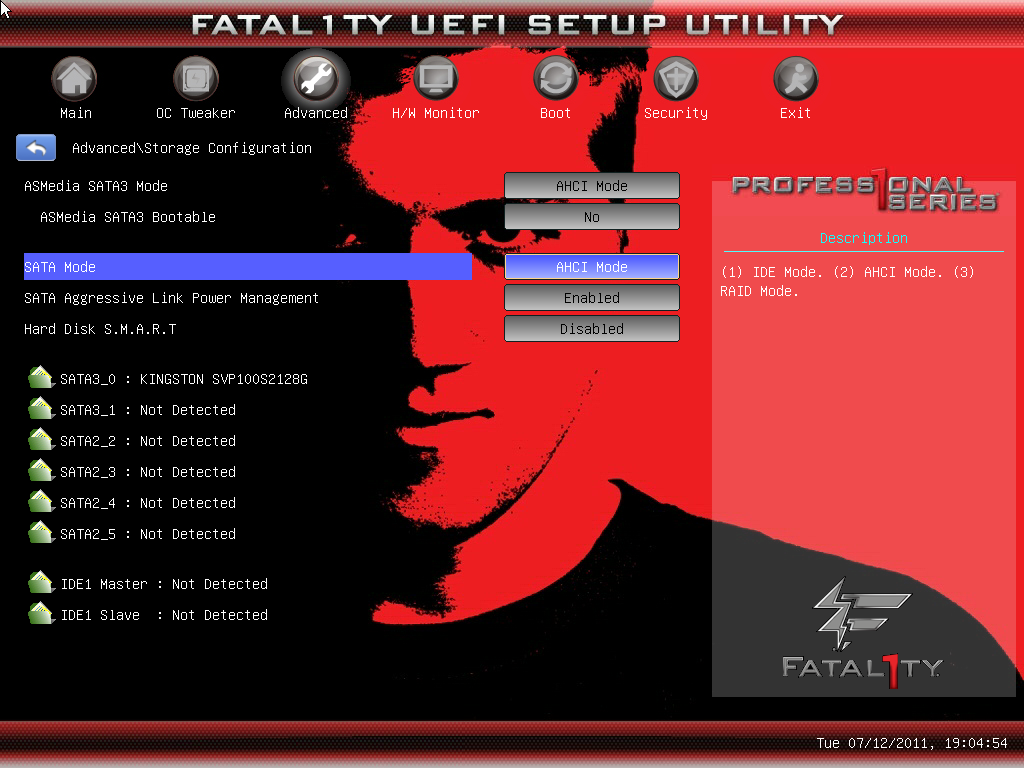

這張主機板的SATA預設傳輸模式為IDE

使用SSD的玩家務必將模式改為AHCI才能享受高速傳輸的性能
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-22.png

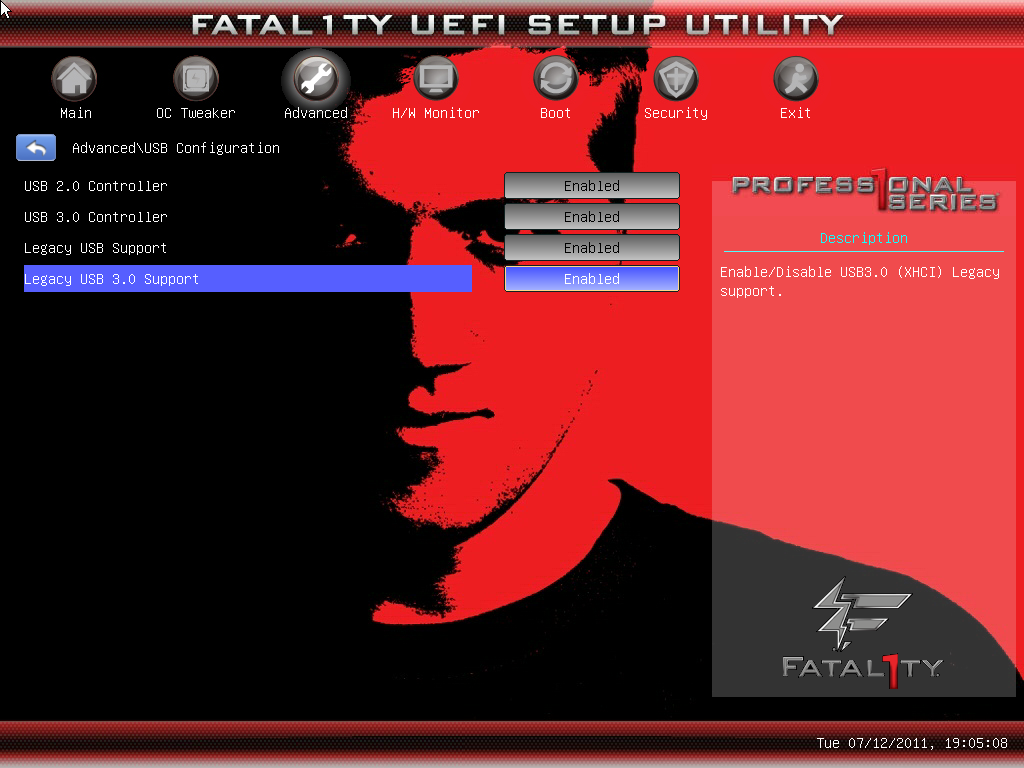

Legacy USB 3.0支援開啟之後可使用接在USB 3.0的裝置進行開機
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-23.png

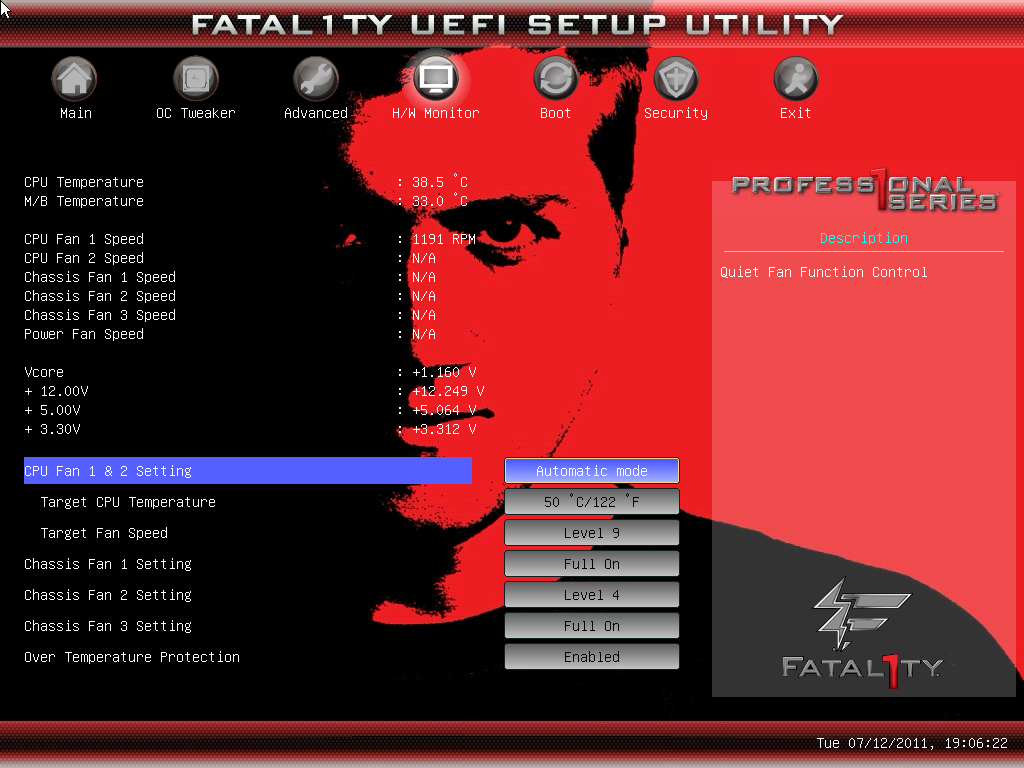

硬體狀態監視器
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-24.png

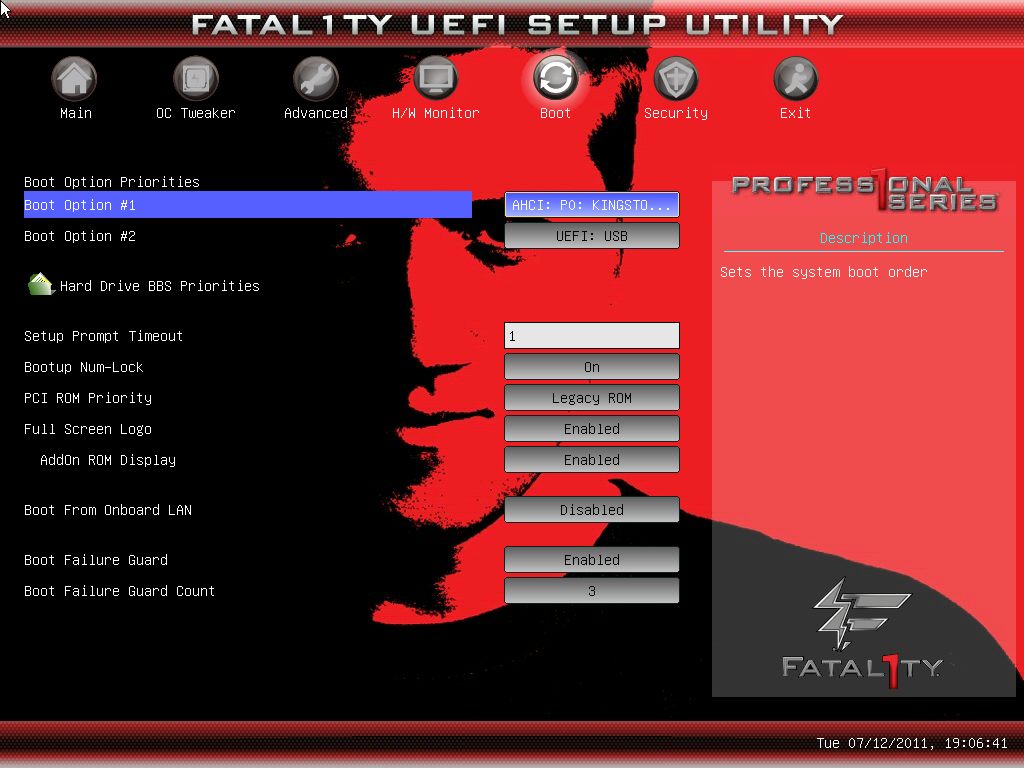

開機裝置設定選單
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/BIOS-25.png

F-Stream控制軟體

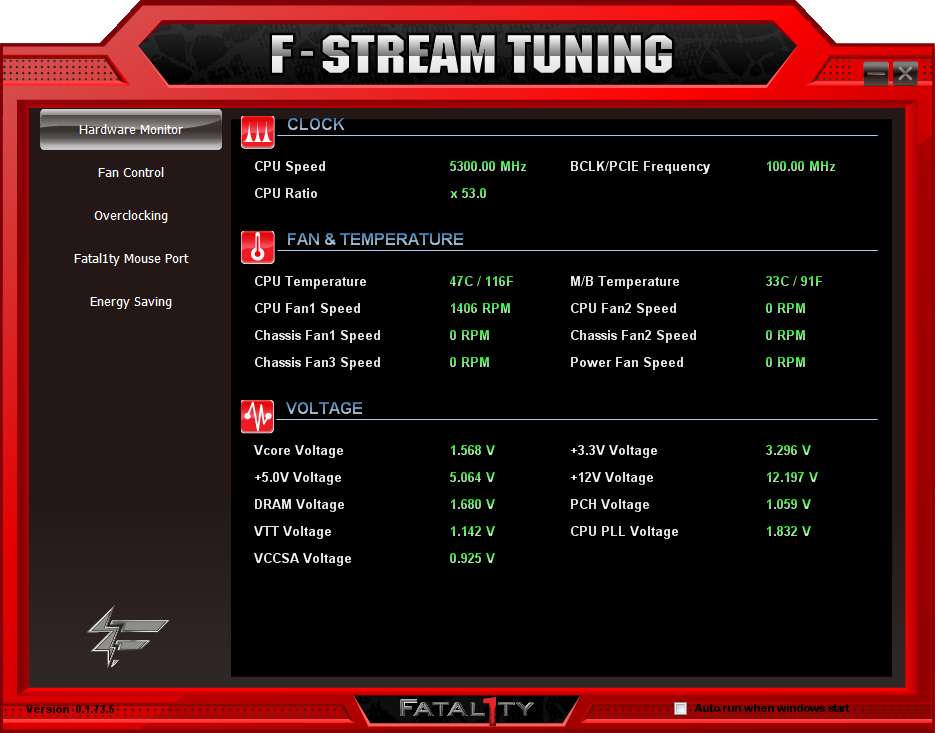

硬體狀態監視
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/F-Stream1.png

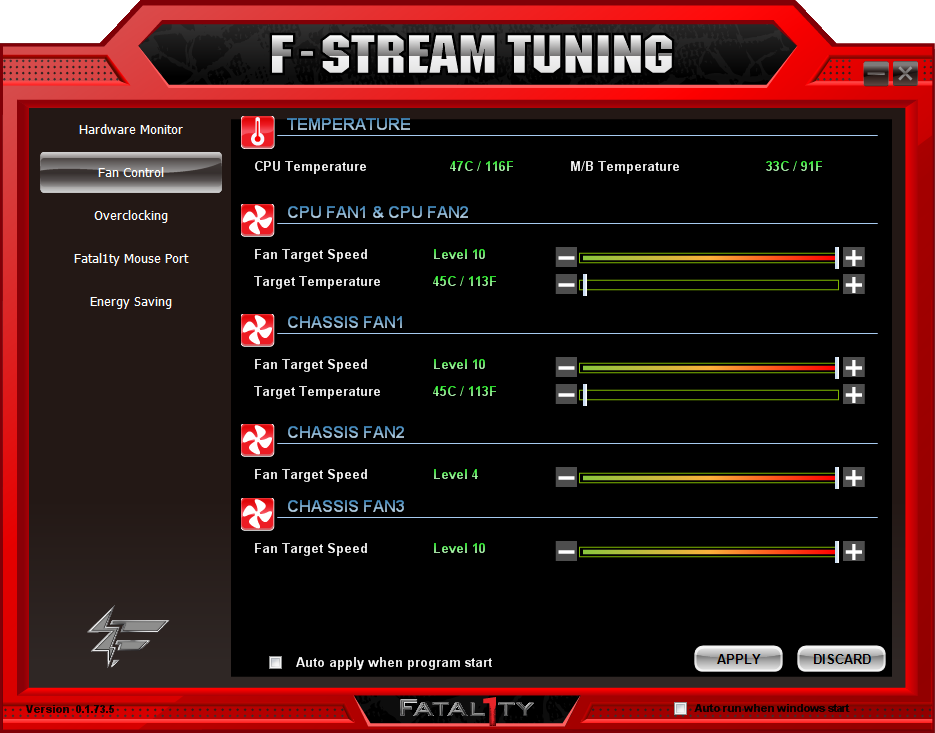

風扇控制
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/F-Stream2.png

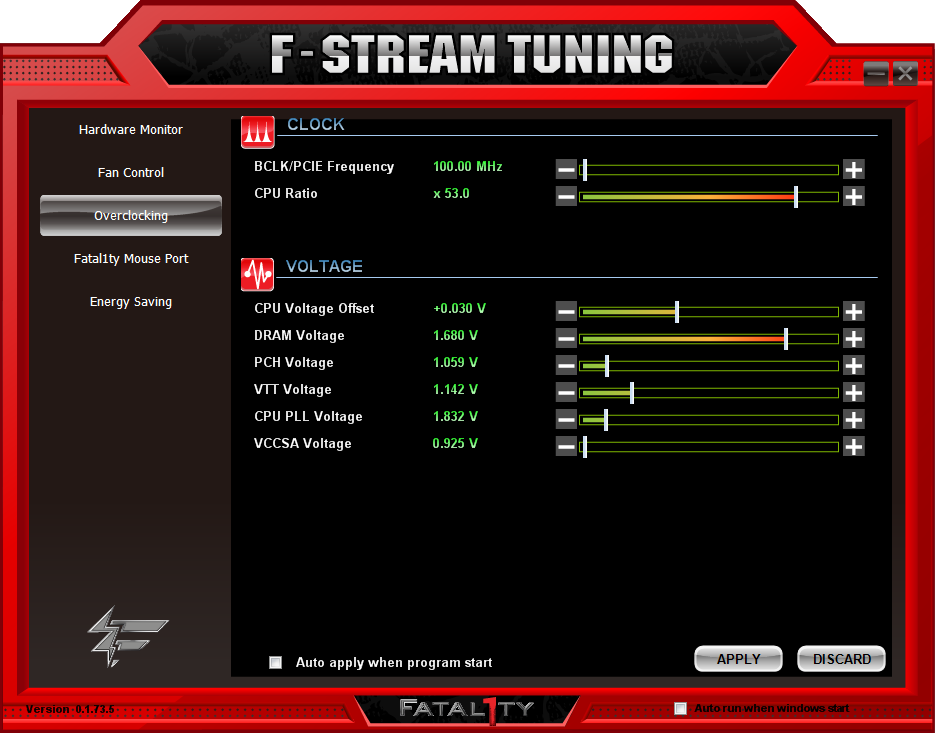

超頻設置
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/F-Stream3.png

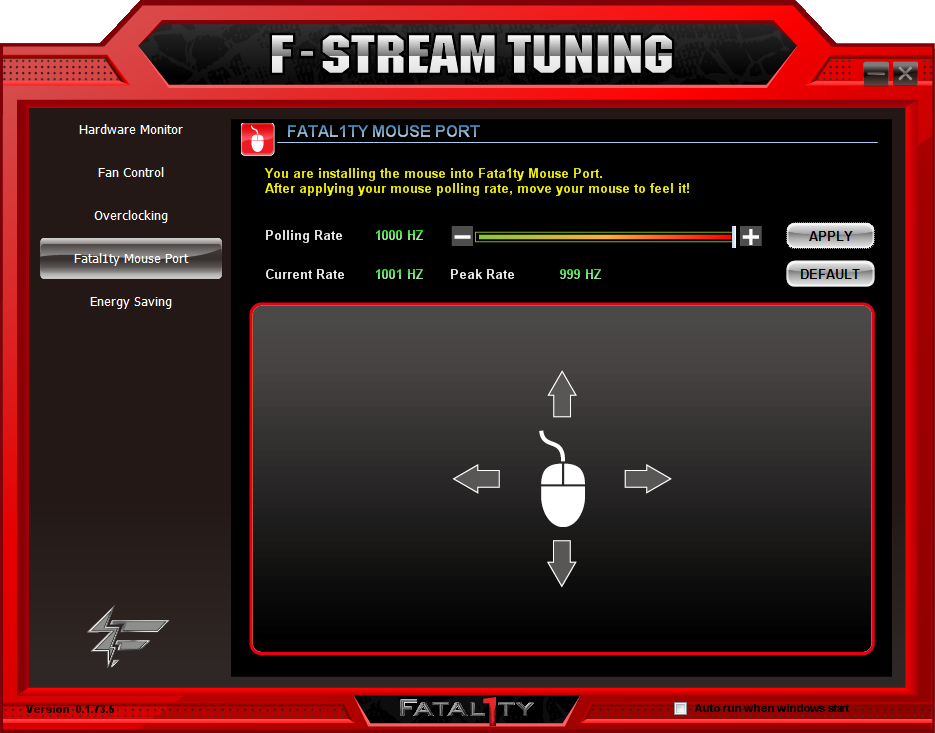

Fatal1ty滑鼠專用Port控制
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/F-Stream4.png
可將滑鼠的反應速率提升至1000 Hz

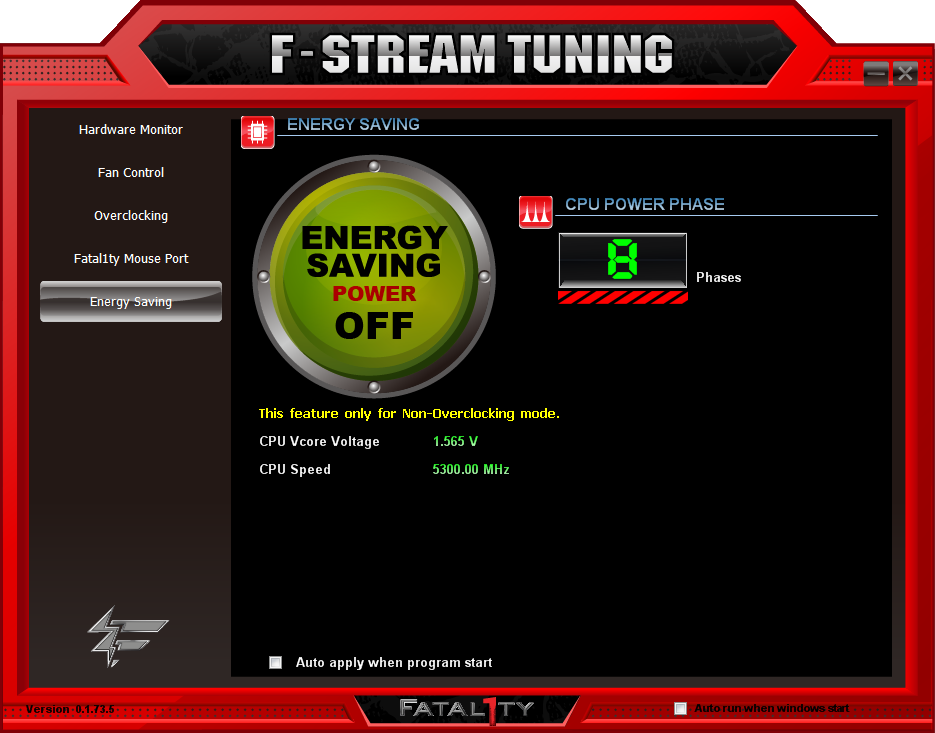

節能設置
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/F-Stream5.png

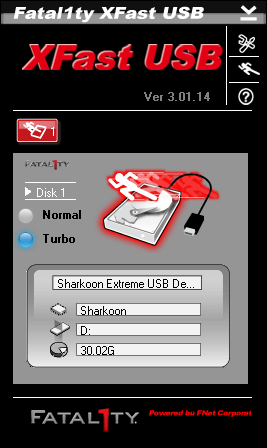

XFast USB
使用Sharkoon Flexi-Drive Extreme Duo USB 3.0 隨身碟 32GB版本進行測試
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/XFastUSB.png

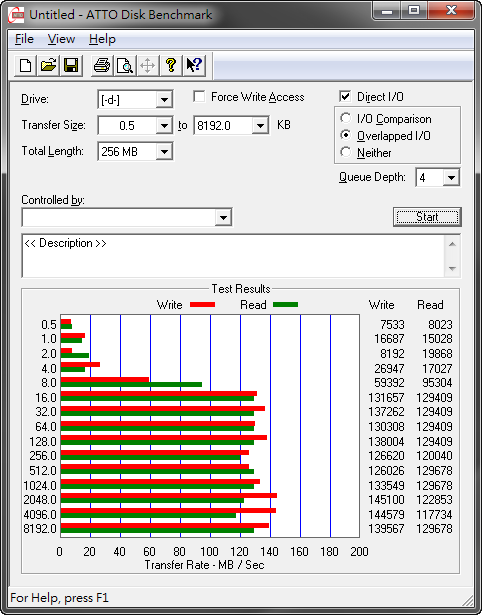

未使用XFast USB功能的傳輸表現
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/XFastUSB-Off.png

啟用XFast USB功能的傳輸表現
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/XFastUSB-On.png
可見得1KB、2KN、4KB、8KB這種較零碎容量的讀寫速率明顯增快非常多

性能測試

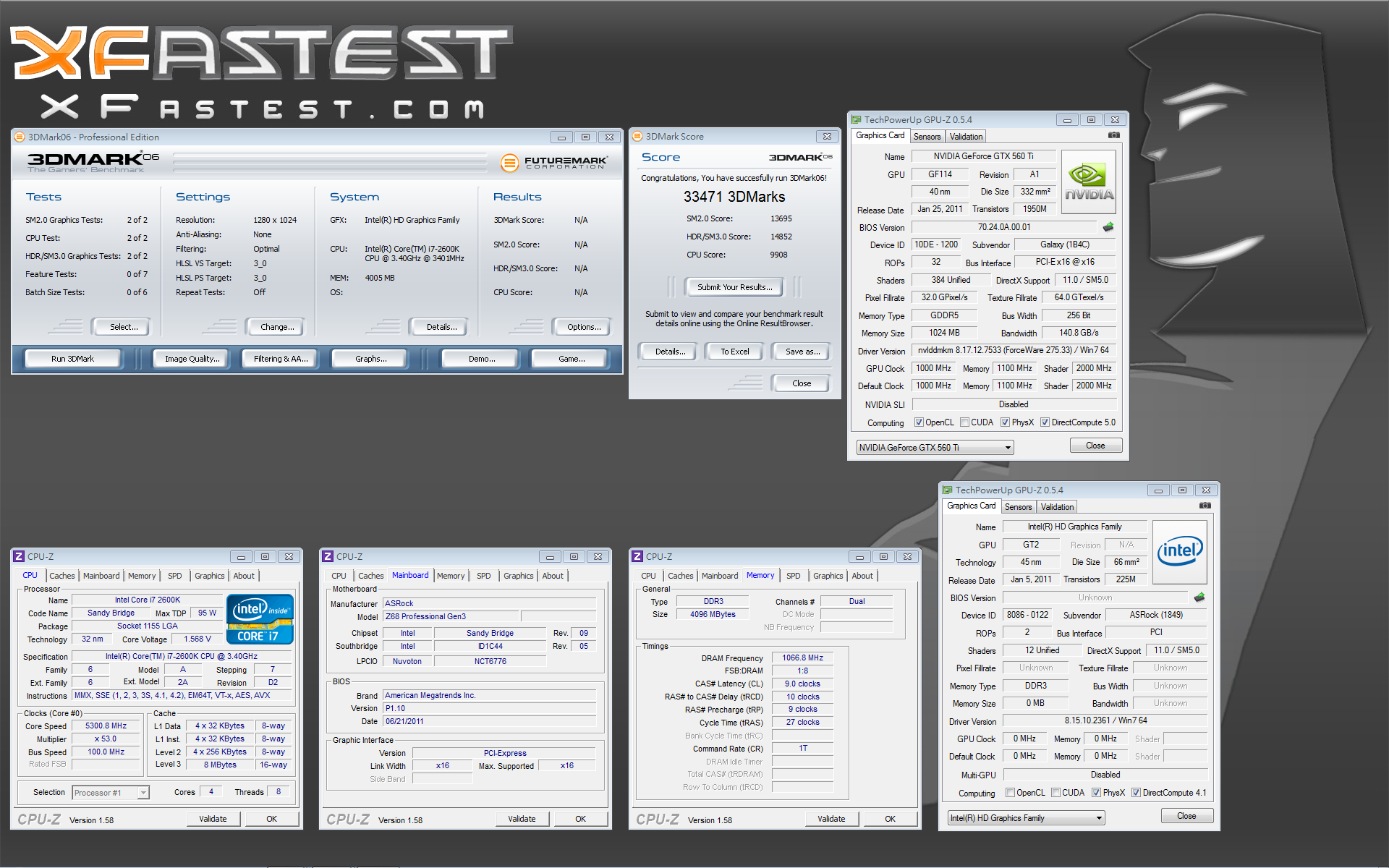

3DMark06 Score
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/3DMark06.png

3DMark Vantage Performance Score

http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/3DMarkVantageP.png

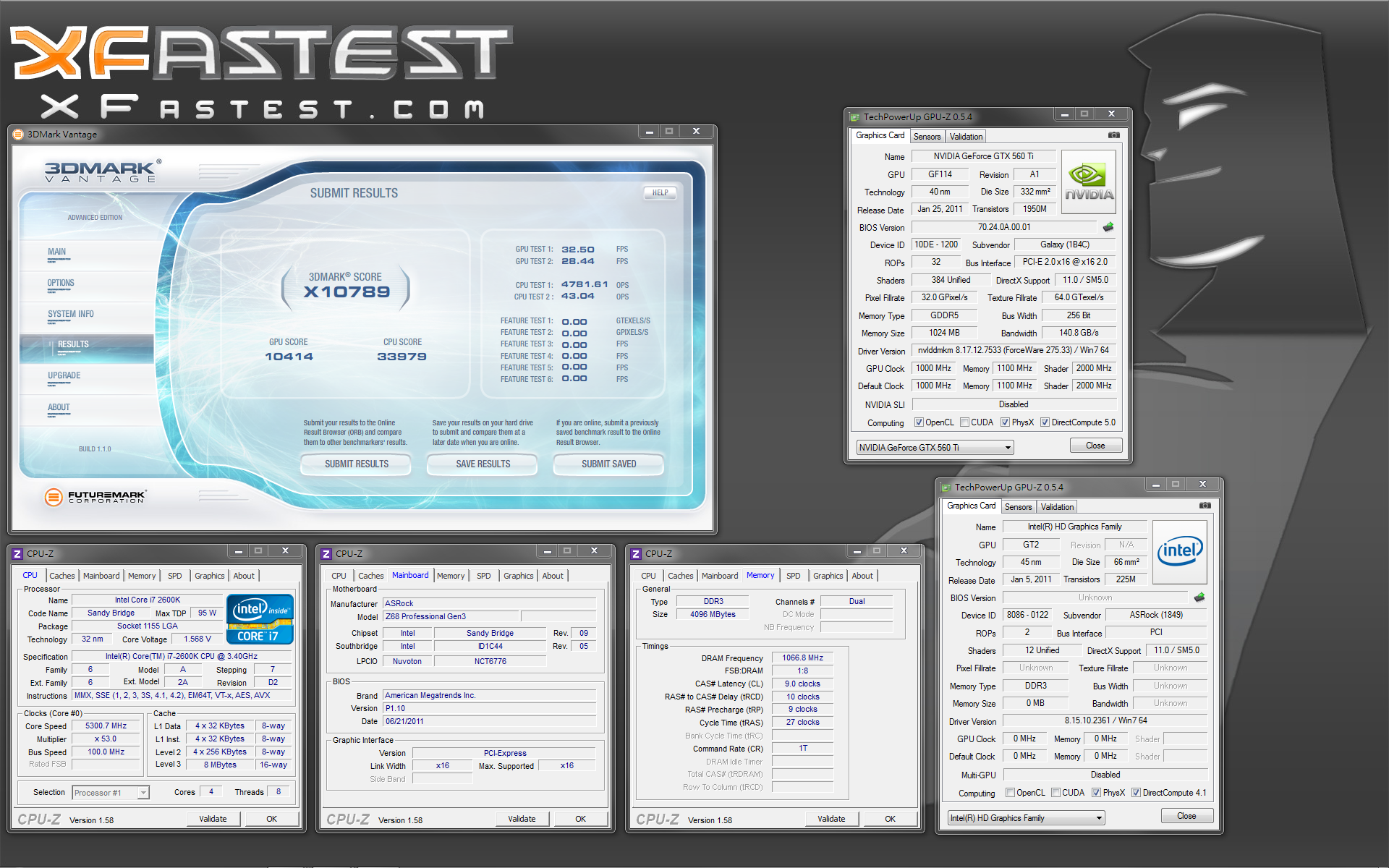

3DMark Vantage eXtreme Score

http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/3DMarkVantageX.png

3DMark11 Performance Score
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/3DMark11P.png

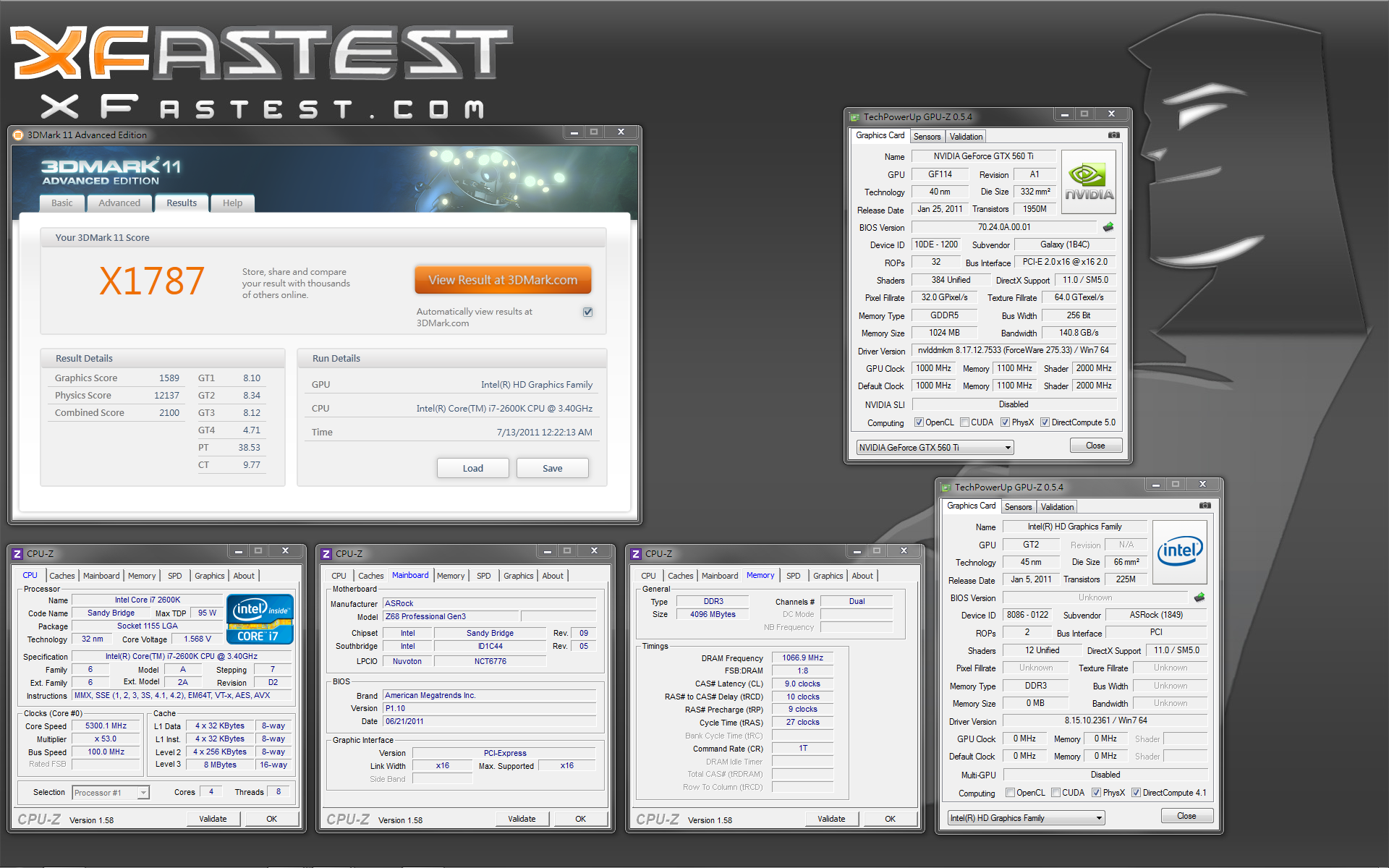

3DMark11 eXtreme Score
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/3DMark11X.png

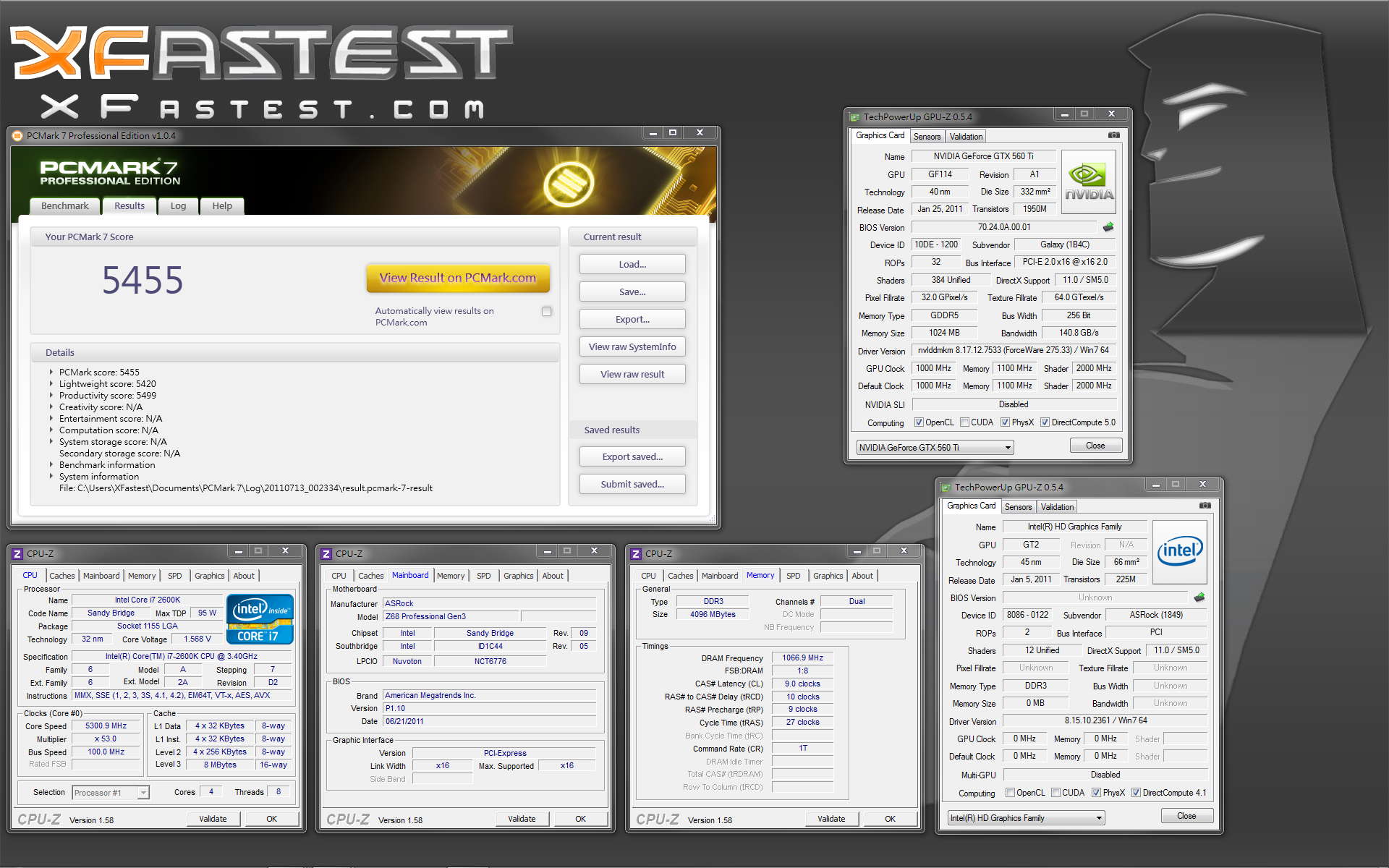

PCMark7 Score
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/PCMark7.png

功耗測試
耗電最大量的還是CPU與顯示卡，這邊提供部分運作狀況提供給大家參考

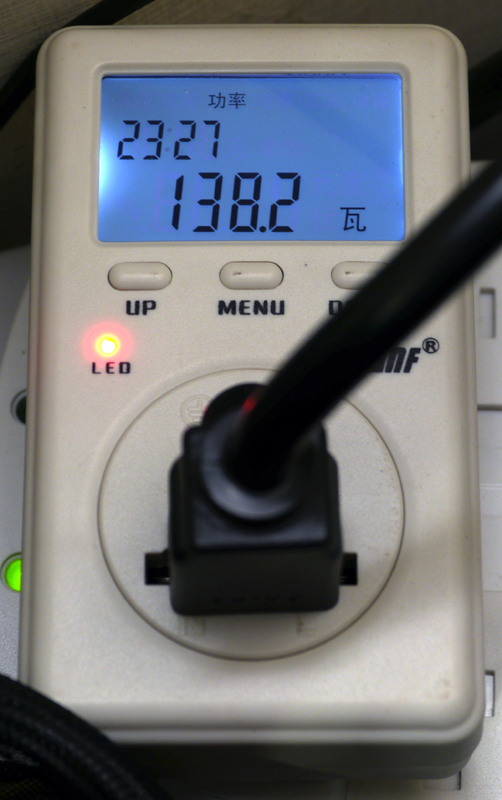

Intel Core i7-2600K @ 5.3 GHz 純內顯待機狀態
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/47.jpg

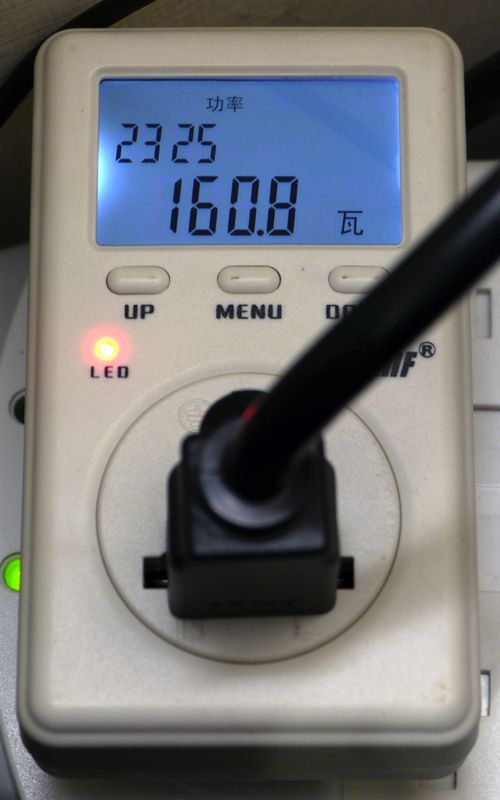

安裝上Galaxy GTX 560 Ti White Edition @ 1000 MHz啟動Virtu模式待機狀態
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/48.jpg

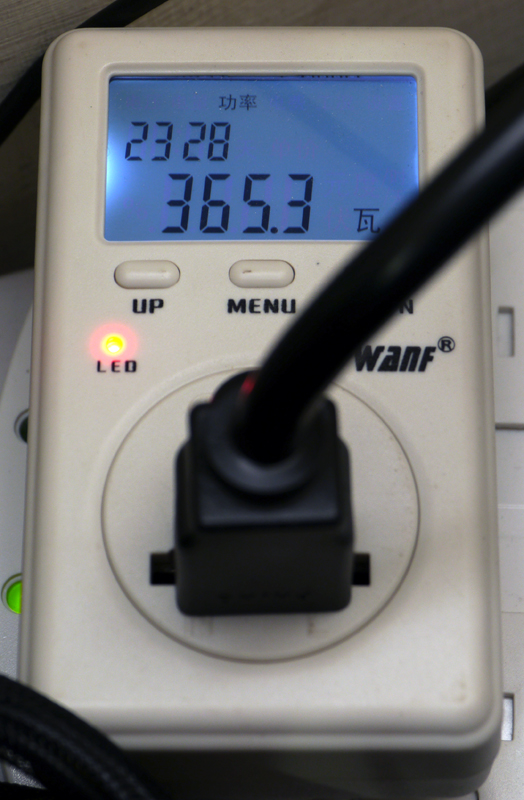

Intel Core i7-2600K @ 5.3 GHz 純內顯LinX燒機狀態
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/49.jpg

安裝上Galaxy GTX 560 Ti White Edition @ 1000 MHz
啟動Virtu模式LinX+FurMark燒機狀態
http://picx.xfastest.com/elvis/MB/ASRock/Fatal1tyZ68-ProGen3/50.jpg

小結
玩家們在乎的不外乎高效與穩定，Fatal1ty主機板擁有的豪華用料以及
特殊Mouse Port讓玩家們擁有可以在遊戲中火力全開的全方位遊戲平台，
而隨著Z68晶片組應運而生的Virtu技術則是
讓使用者擁有更完整Intel Sansy Bridge CPU的性能。
因應將來PCI-E 3.0世代隨著Ivy Bridge CPU到來，
ASRock華擎 Fatal1ty Z68 Professional Gen3擁有最完整的3.0介面，
追求頂級效能玩家不再需要為了升級同腳位的新規CPU而更換主機板。

--
