[開箱] GIGABYTE技嘉 Z68AP-D3主機板

作者ChangElvis (羽神翼)

站內PC_Shopping

標題[開箱] GIGABYTE技嘉 Z68AP-D3主機板

時間Fri Aug 5 05:40:48 2011

超Z害好讀版~ http://www.xfastest.com/viewthread.php?tid=64131&fromuid=38227 ============================================================================== Intel Z68晶片組除了支援Virtu內顯/獨顯切換技術之外，另一項特異功能就是Smart Response快速儲存技術。 GIGABYTE技嘉科技特別針對Smart Response快速儲存技術發表了內建mSATA插槽並附上SSD的主機板。既內建Intel SLC SSD的Z68XP-UD3-iSSD之後， http://www.xfastest.com/viewthread.php?tid=63747&fromuid=38227 技嘉也發行內建MLC SSD版本的Z68AP-D3主機板。而mSATA的MLC SSD運行Z68的Smart Response快速儲存技術會有什麼樣的表現呢? 包裝外盒正面 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/01.jpg

斗大的Z字樣及內建mSATA SSD的主打特色一覽無遺外盒背面 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/02.jpg

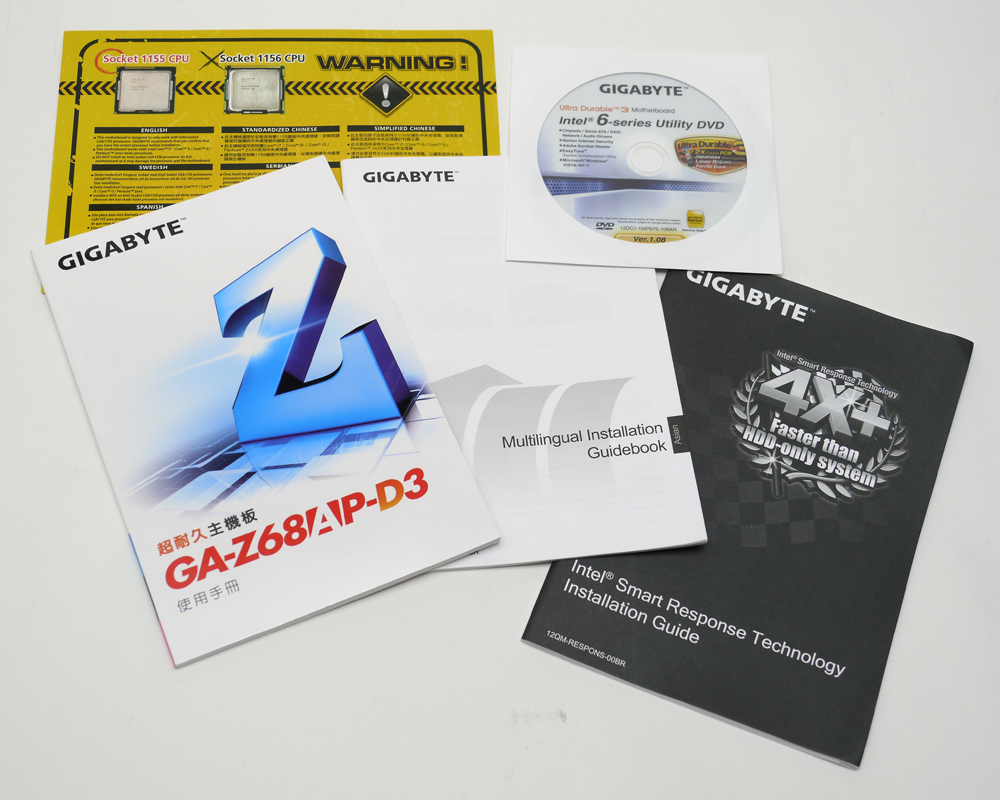

特色與規格細部解說配件一覽說明書與驅動軟體光碟 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/03.jpg

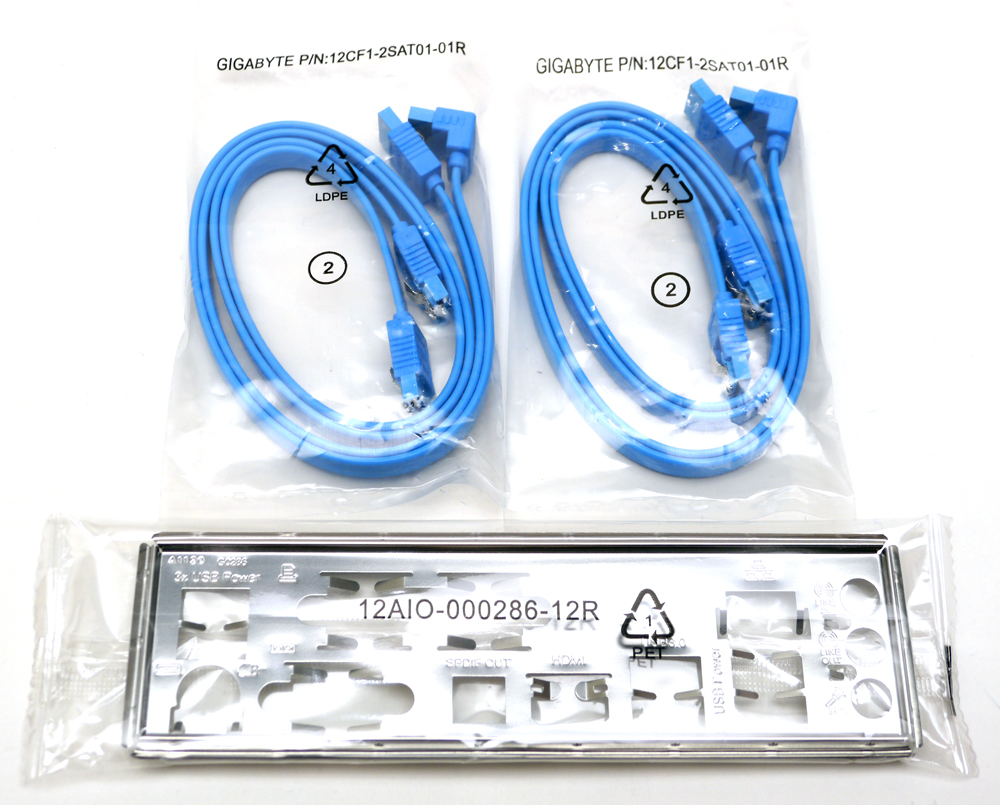

SATA傳輸線及後I/O檔板 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/04.jpg

主機板全貌正面 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/05.jpg

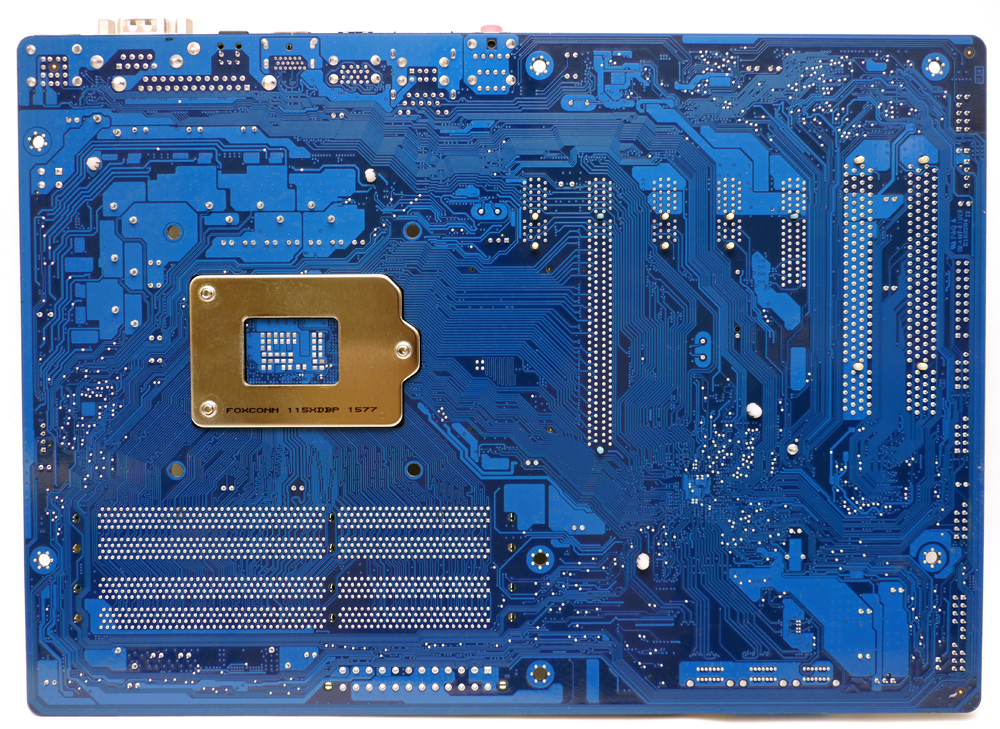

藍色的PCB搭配白色及淺藍色的Slot 背面 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/06.jpg

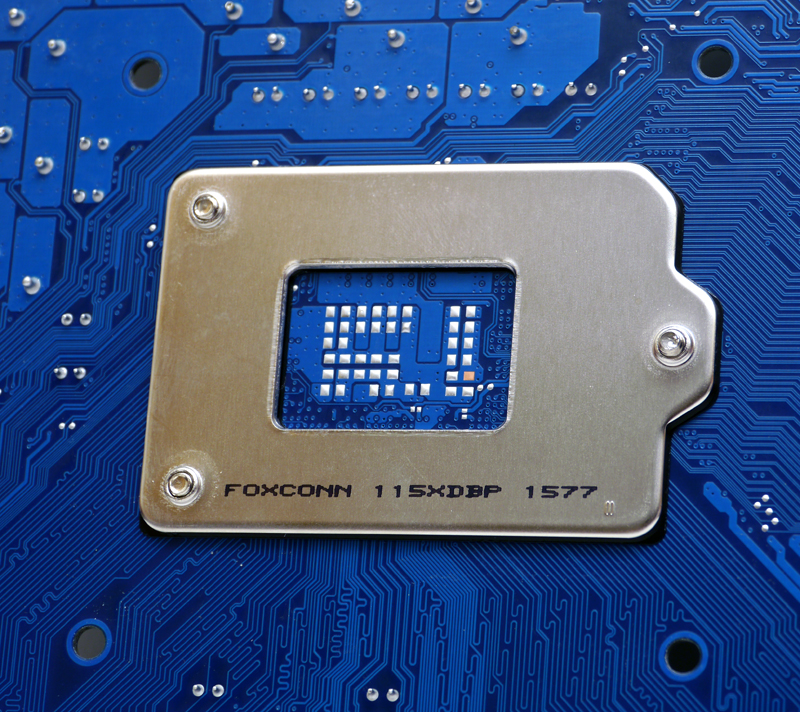

CPU腳座採用富士康製品 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/07.jpg

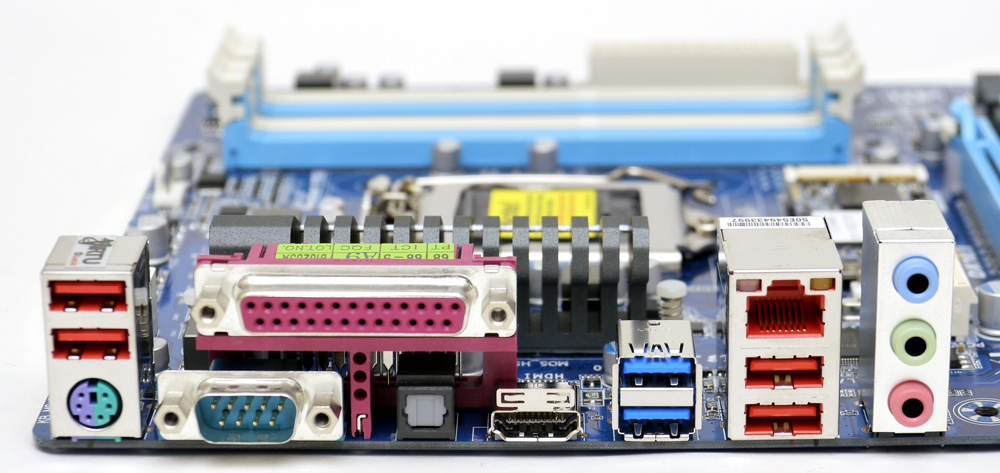

I/O Port http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/08.jpg

1個鍵鼠共用PS/2、4個USB 2.0、2個USB 3.0、Parallel/Serial Port各1、1個光纖數位音源輸出、1個HDMI、1個Gb/s LAN Port、1組HD-Audio Port 用料細節 CPU周圍用料 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/09.jpg

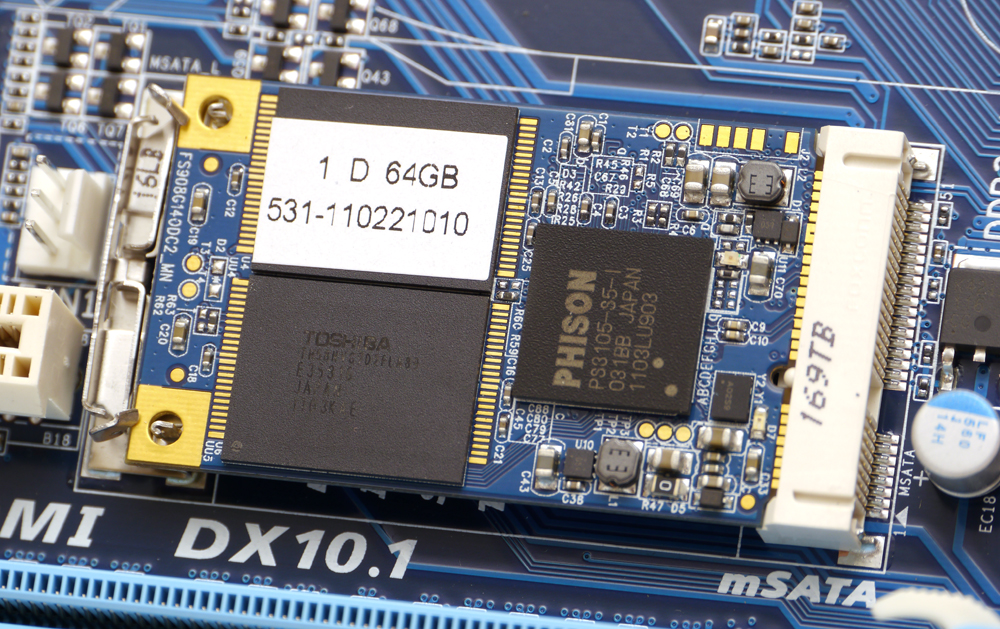

6相供電設計，EPS 12V使用單一4 pin插座位於CPU與擴充卡插槽之間的mSATA SSD http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/10.jpg

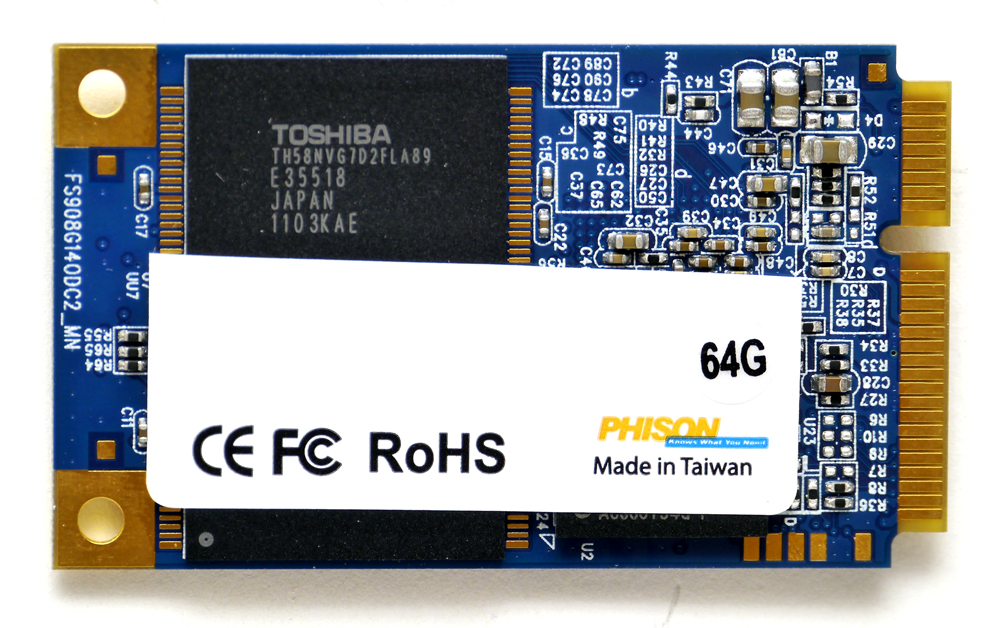

PHISON群聯製品 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/11.jpg

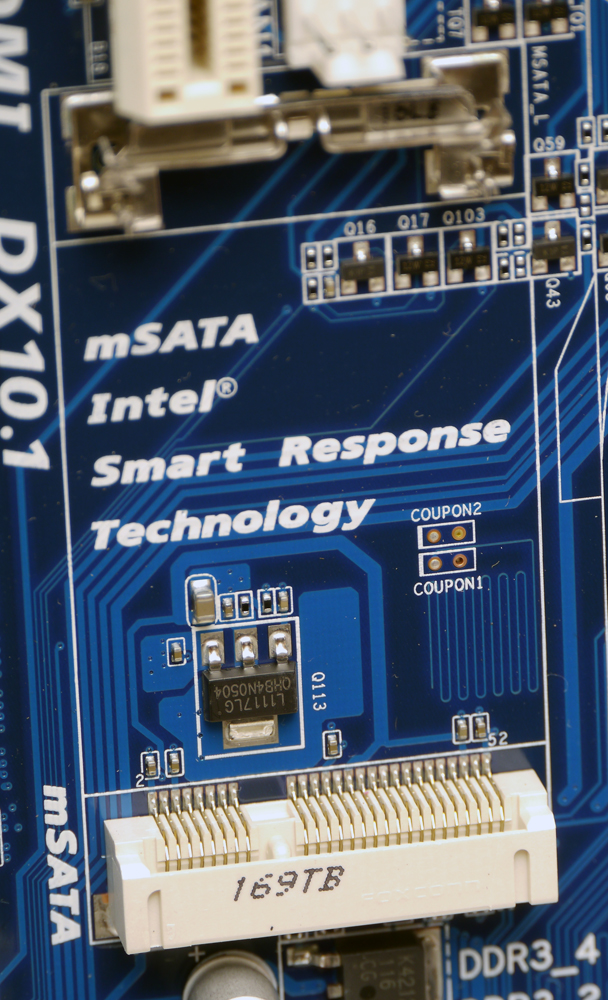

NAND Flash顆粒採用TOSHIBA製品 mSATA插槽處印上Intel快速儲存技術字樣 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/12.jpg

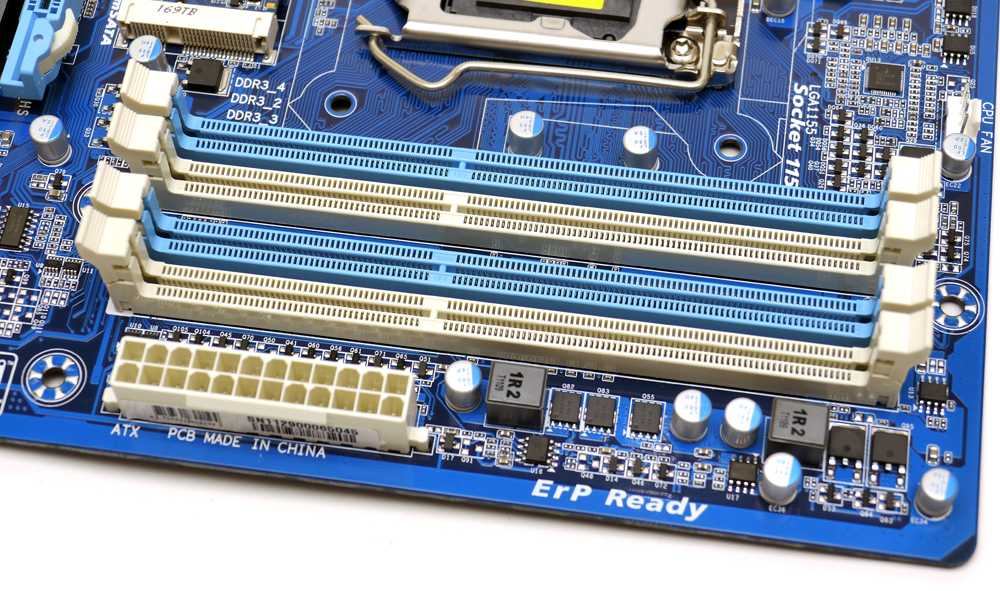

記憶體插槽周邊用料 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/13.jpg

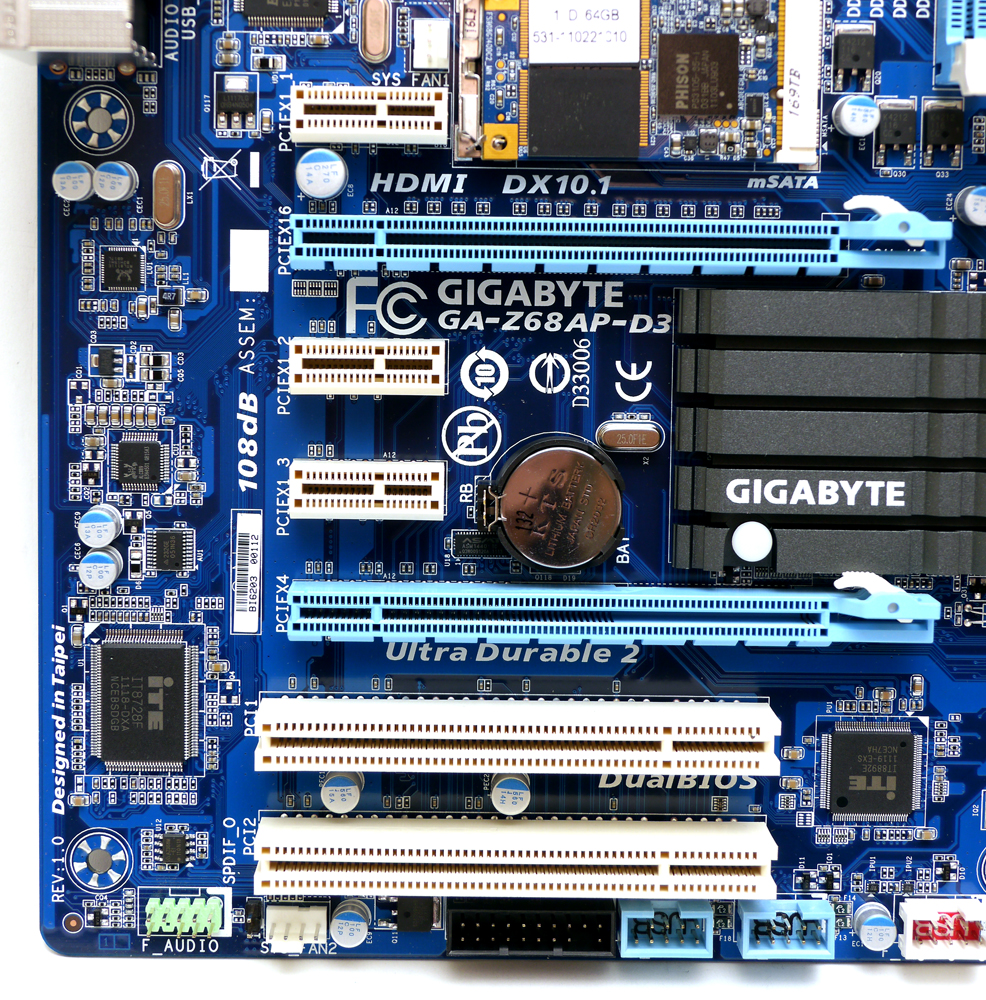

2相供電擴充卡插槽 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/14.jpg

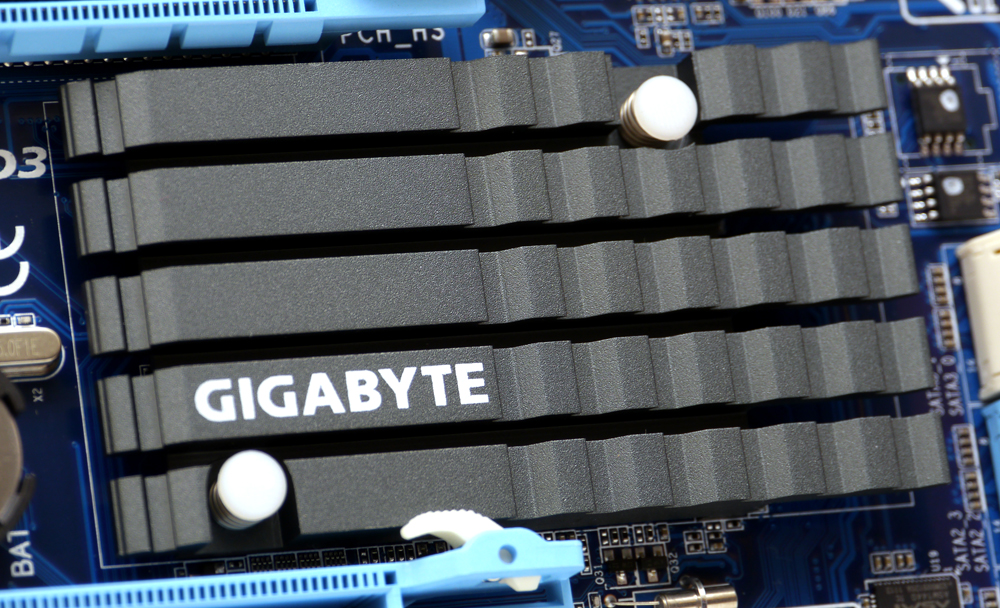

2個PCI-E x16(可運行單一x16或是雙x8)、2個PCI-E x1、個PCI 南橋散熱片 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/15.jpg

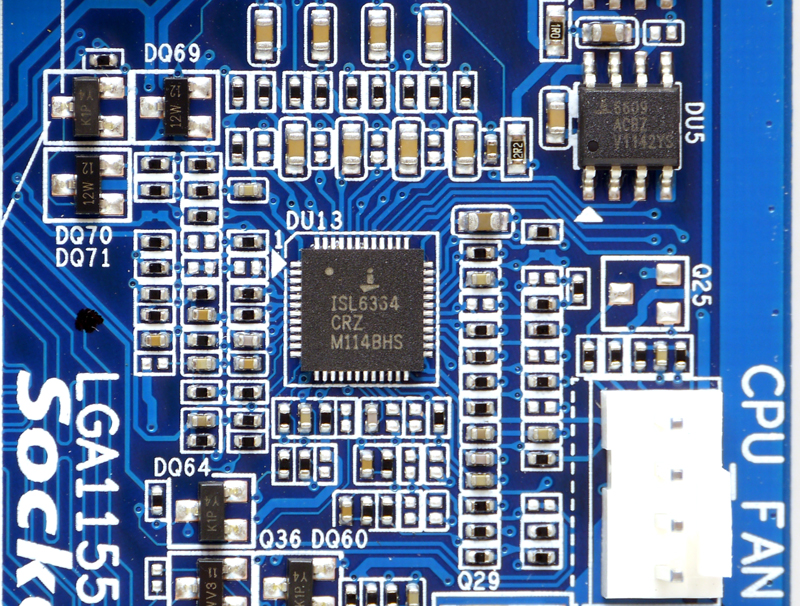

時脈控制器採用ISL 6334 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/16.jpg

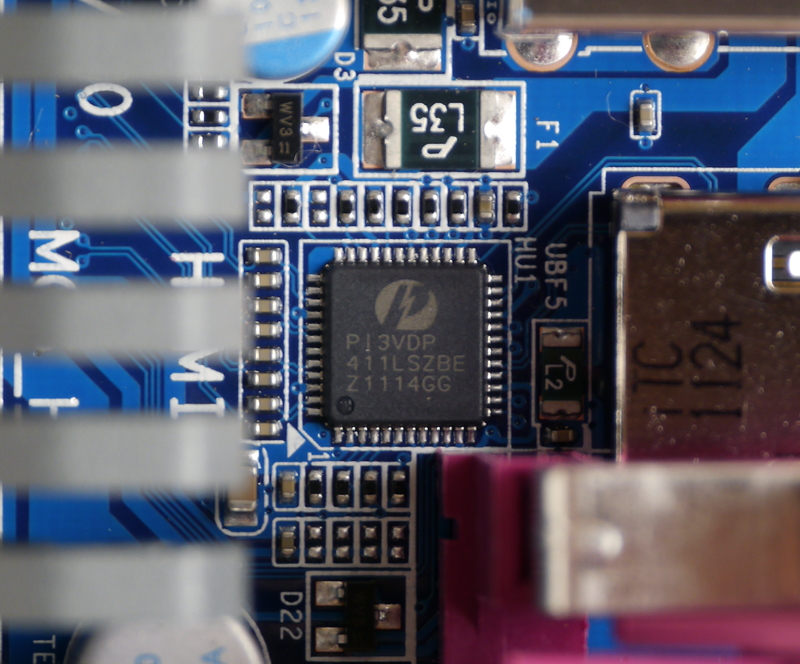

視訊轉譯晶片採用PI3VDP 411LSZBE http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/17.jpg

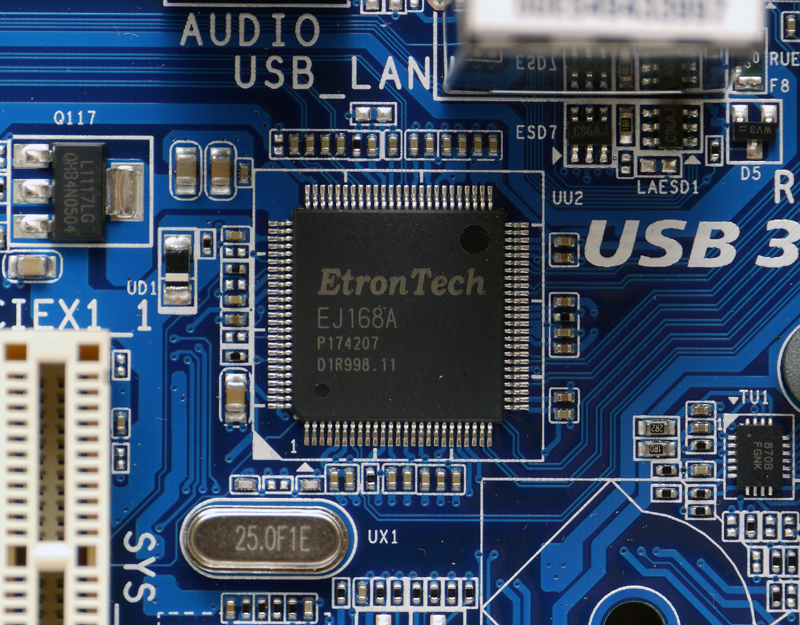

USB 3.0控制晶片採用Etron EJ168A http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/18.jpg

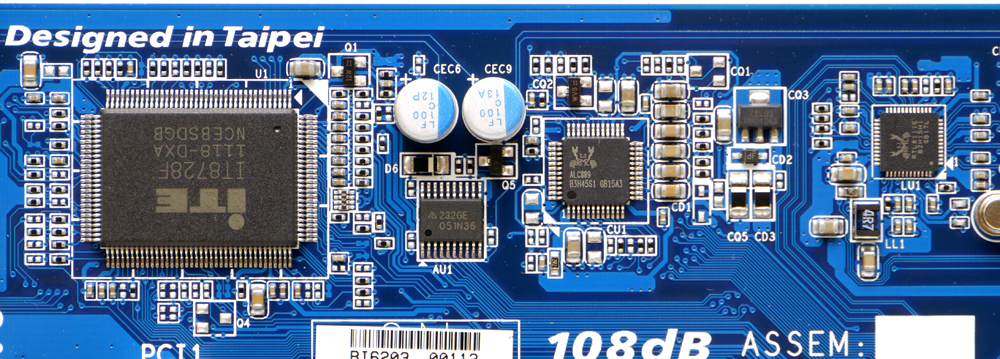

環境監控晶片採用iTE IT8728F http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/19.jpg

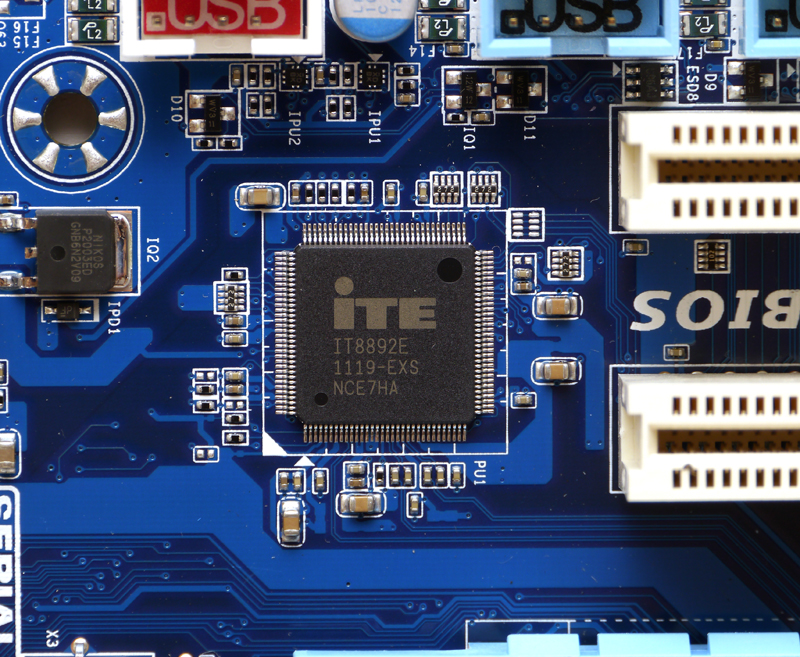

音效晶片採用Realtek ALC889 網路控制晶片採用Realtek RTL8111E PCI-E to PCI轉譯晶片採用iTE IT8892E http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/20.jpg

SATA Port http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/21.jpg

白色的是6 Gb/s接口，而標籤上也說明在mSATA插槽運作時藍色的最後一個接口會失效測試平台與環境 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/22.jpg

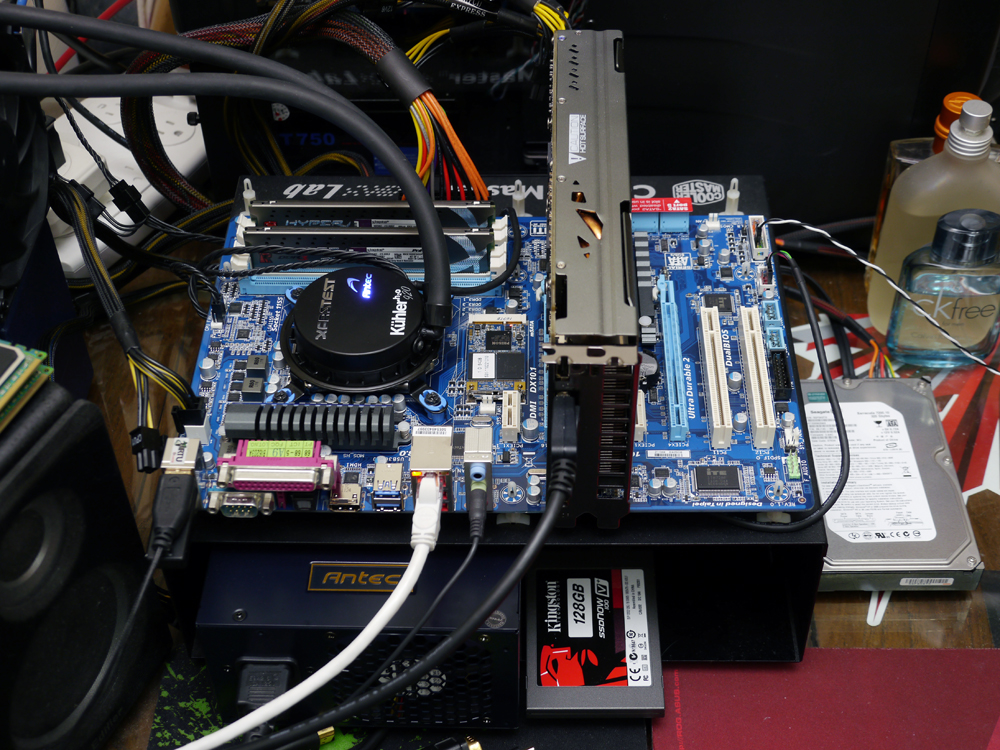

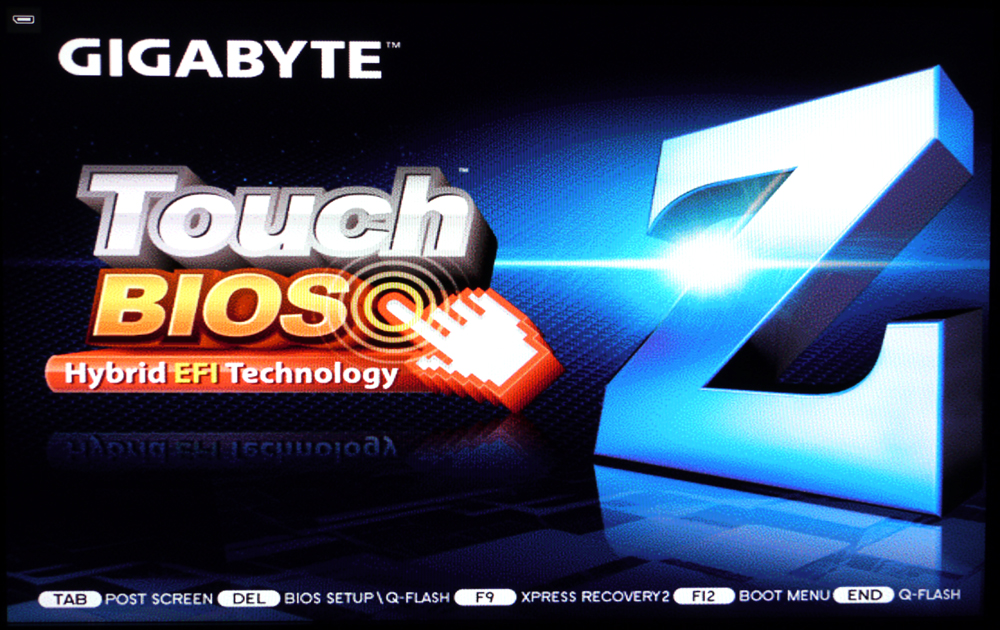

CPU: Intel Core i7-2600K @ 5.0 GHz Cooler: Antec KÜHLER H2O 920 Thermal Compound: Antec Formula 7 MB: GIGABYTE Z68AP-D3 RAM: Kingston HyperX PnP DDR3 @ 1600MHz 9-9-9-27 Graphic: Galaxy GTX 560 Ti White Edition @ 1000 MHz Storage: Kingston SSD Now V+100 128GB PSU: CoolerMaster Antec HCP-1200W Chassis: CoolerMaster Test Bench Monitor: Dell U2410 開機畫面 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/23.jpg

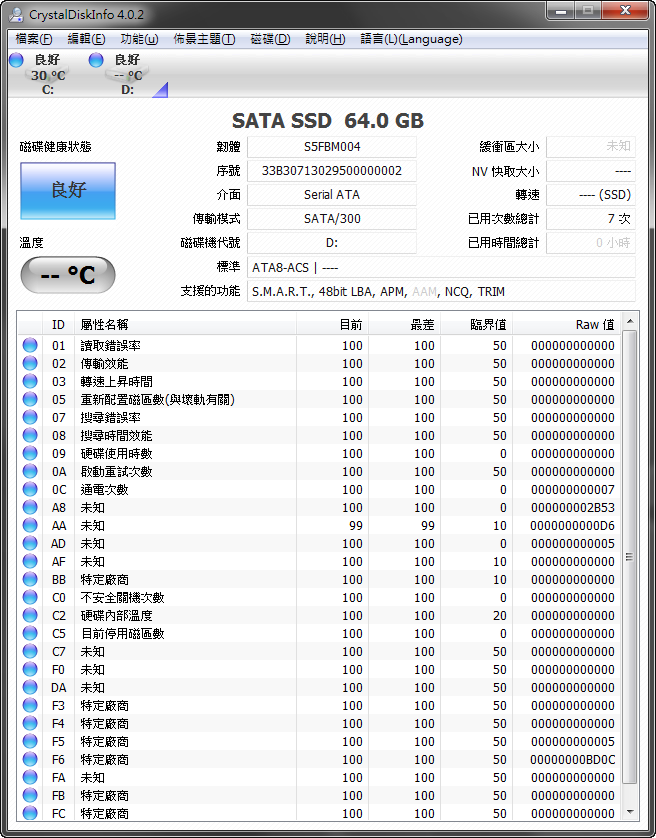

mSATA SSD的性能表現 CrystalDiskInfo 4.0.2 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SSD/CDI.png

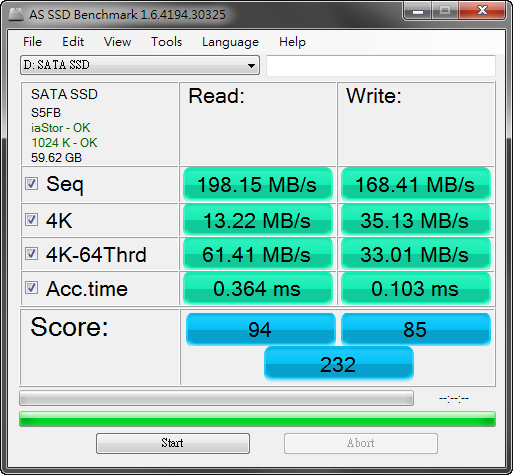

AS SSD Benchmark 1.6.4194.30325 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SSD/AS1.png

http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SSD/AS2.png

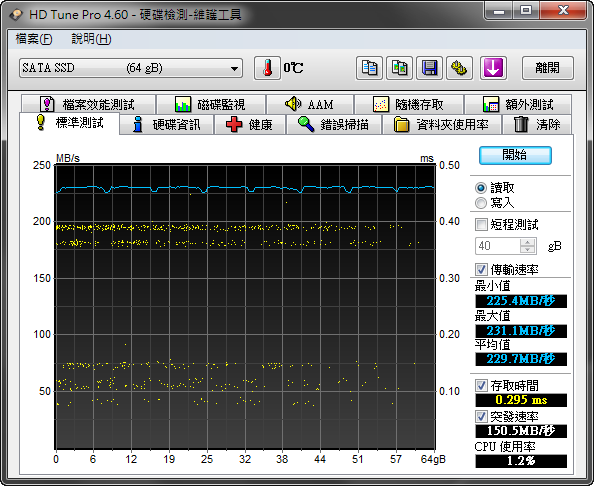

HD Tune 4.60 標準測試 - 讀取 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SSD/HDTune1.png

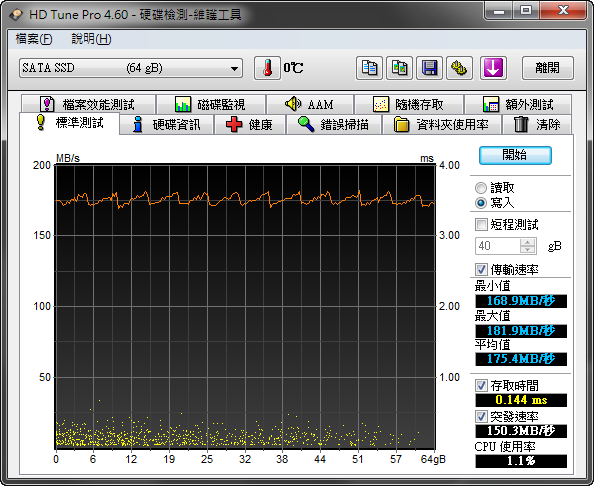

標準測試 - 寫入 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SSD/HDTune2.png

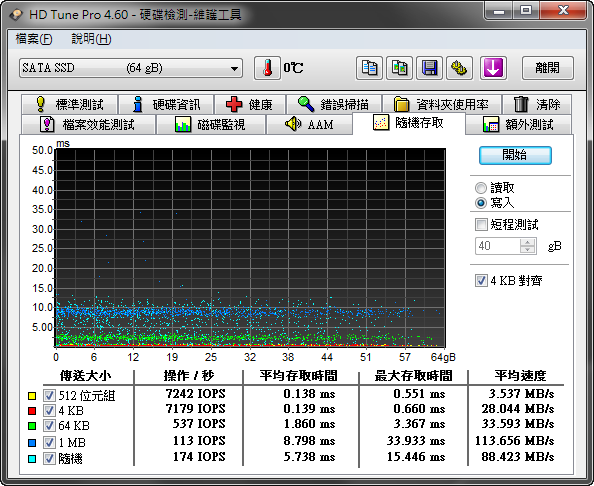

隨機存取 - 讀取 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SSD/HDTune3.png

隨機存取 - 寫入 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SSD/HDTune4.png

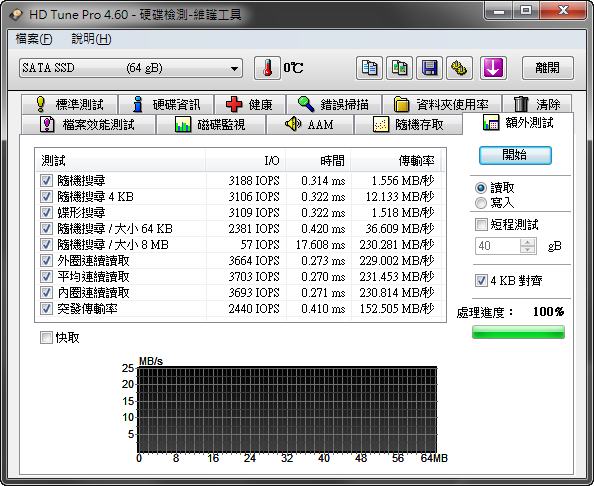

額外測試 - 讀取 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SSD/HDTune5.png

額外測試 - 寫入 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SSD/HDTune6.png

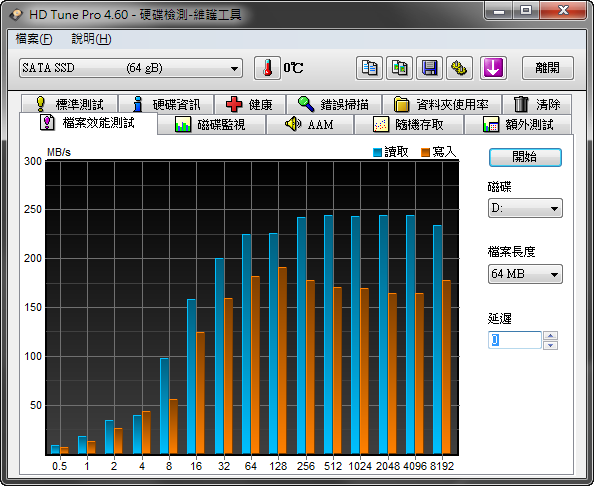

檔案效能測試 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SSD/HDTune7.png

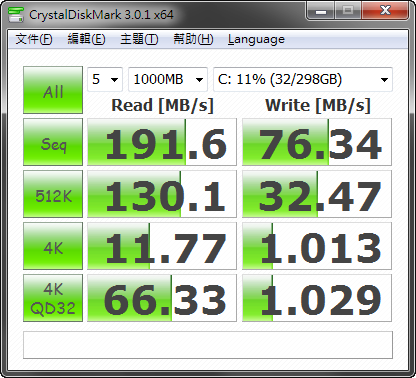

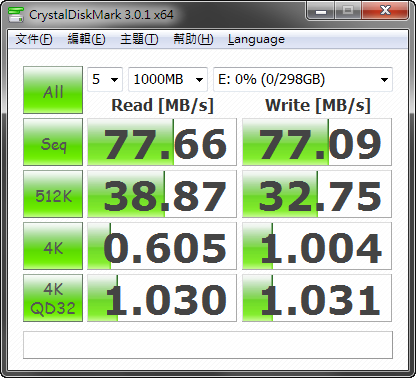

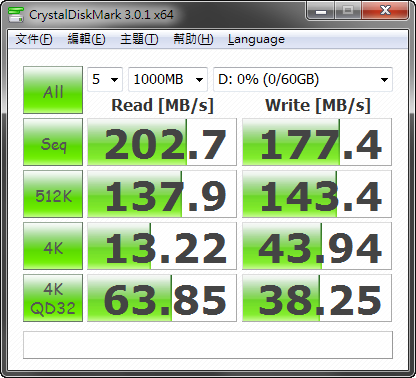

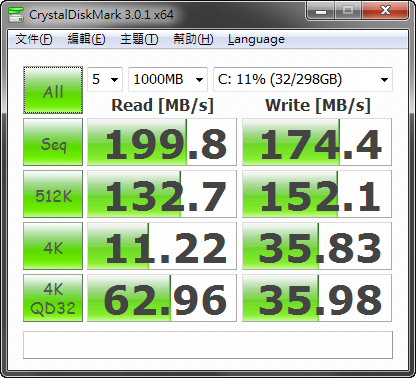

CrystalDiskMark 3.0.1 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SSD/CDM.png

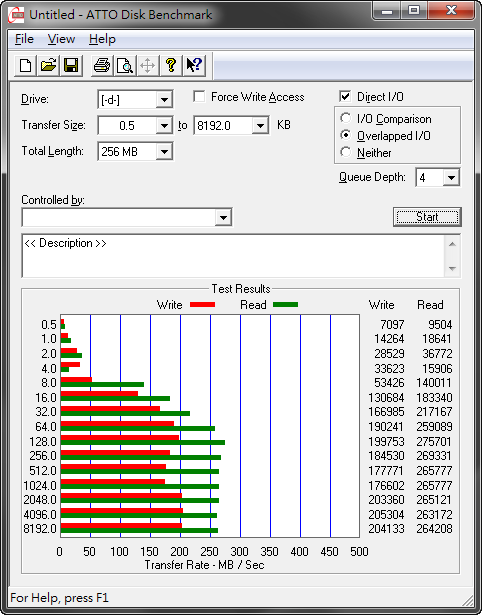

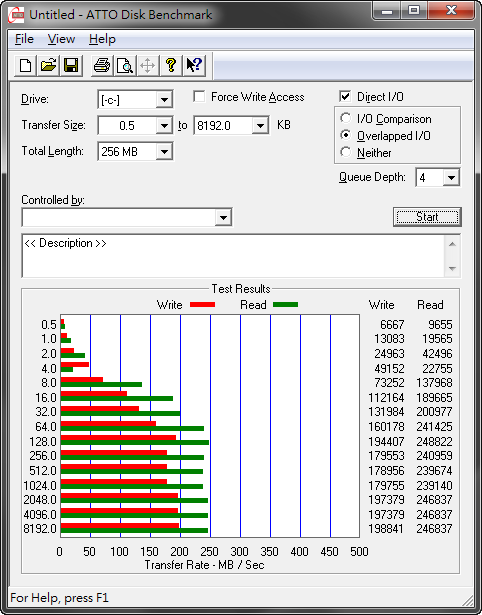

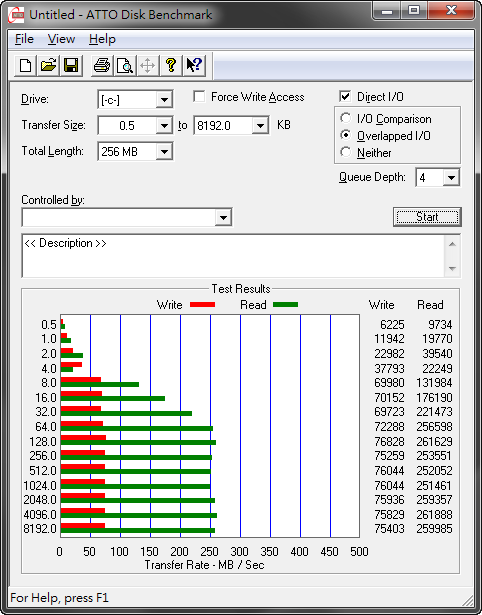

ATTO Disk Benchmark 2.4.7 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SSD/ATTO.png

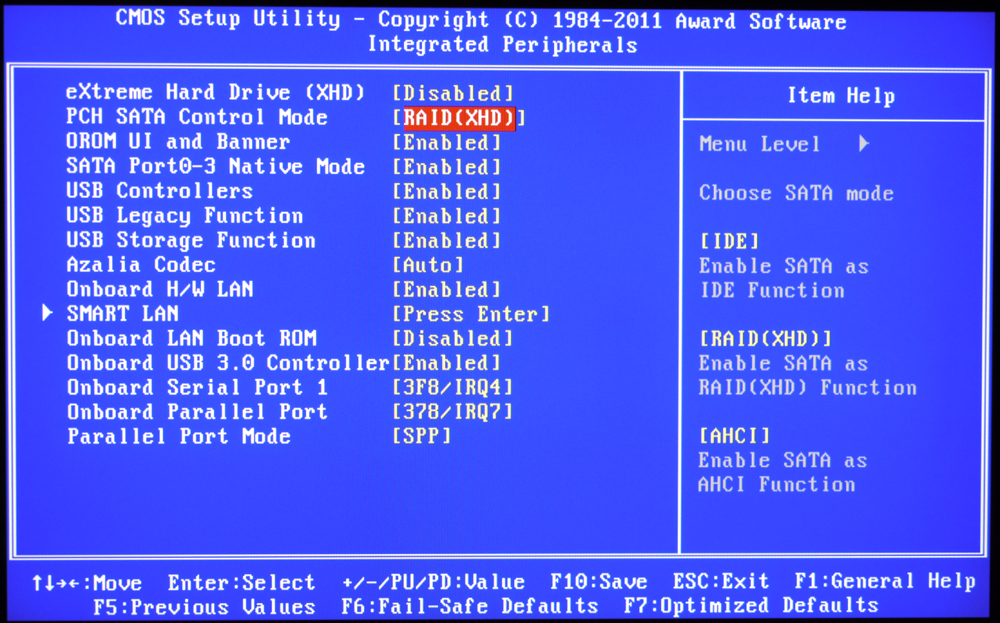

Intel Smart Response Technology 快速儲存技術要啟用這個功能必須先進入BIOS將SATA傳輸方式調整成RAID模式 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/24.jpg

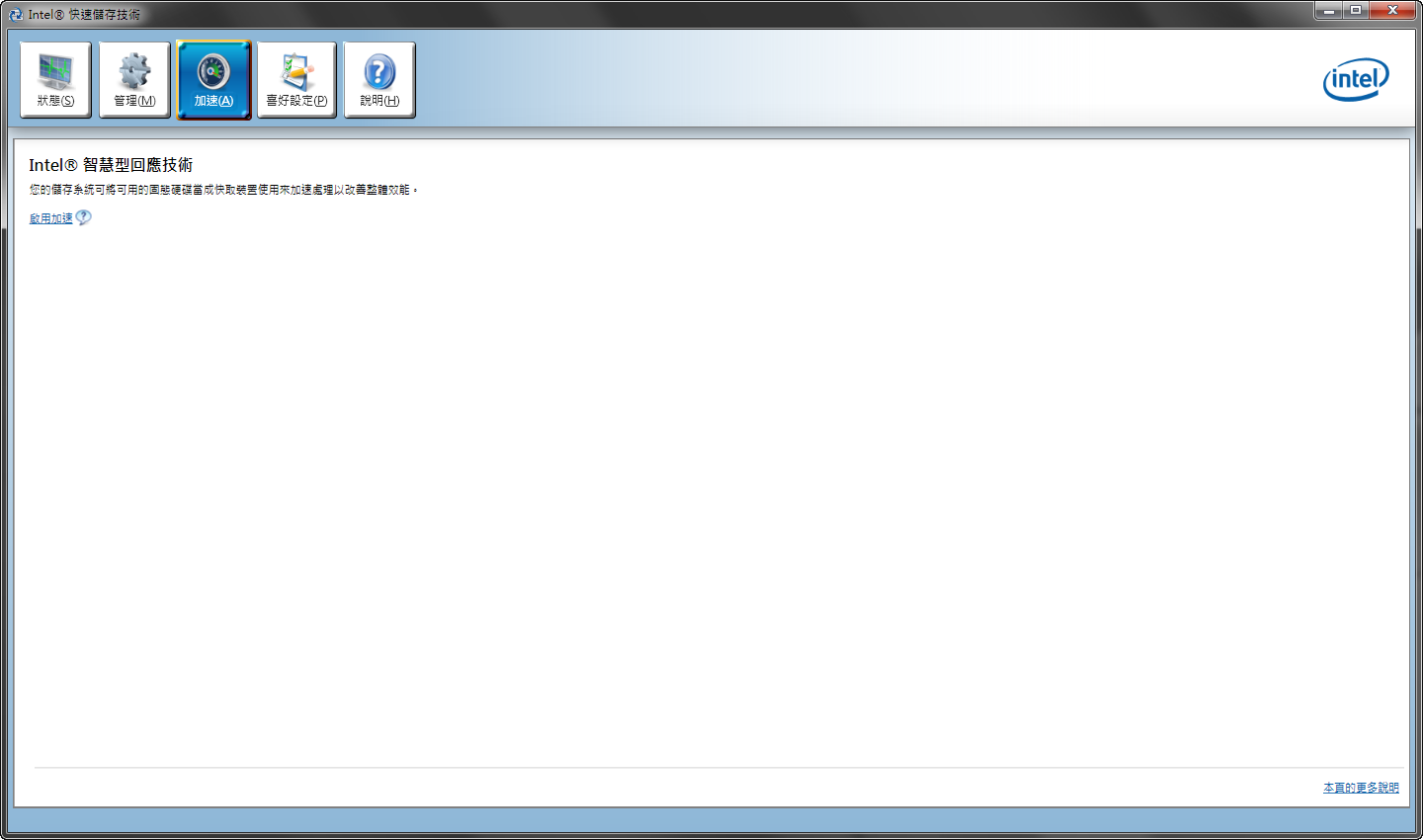

安裝作業系統以及ISRT驅動後可開始調整 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SRT-01.png

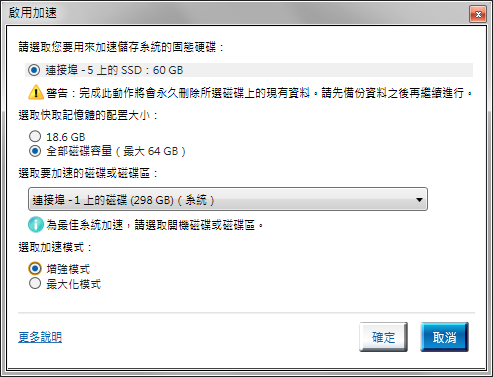

選擇"加速"選單，啟用加速指定要加速的SSD與硬碟 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SRT-02.png

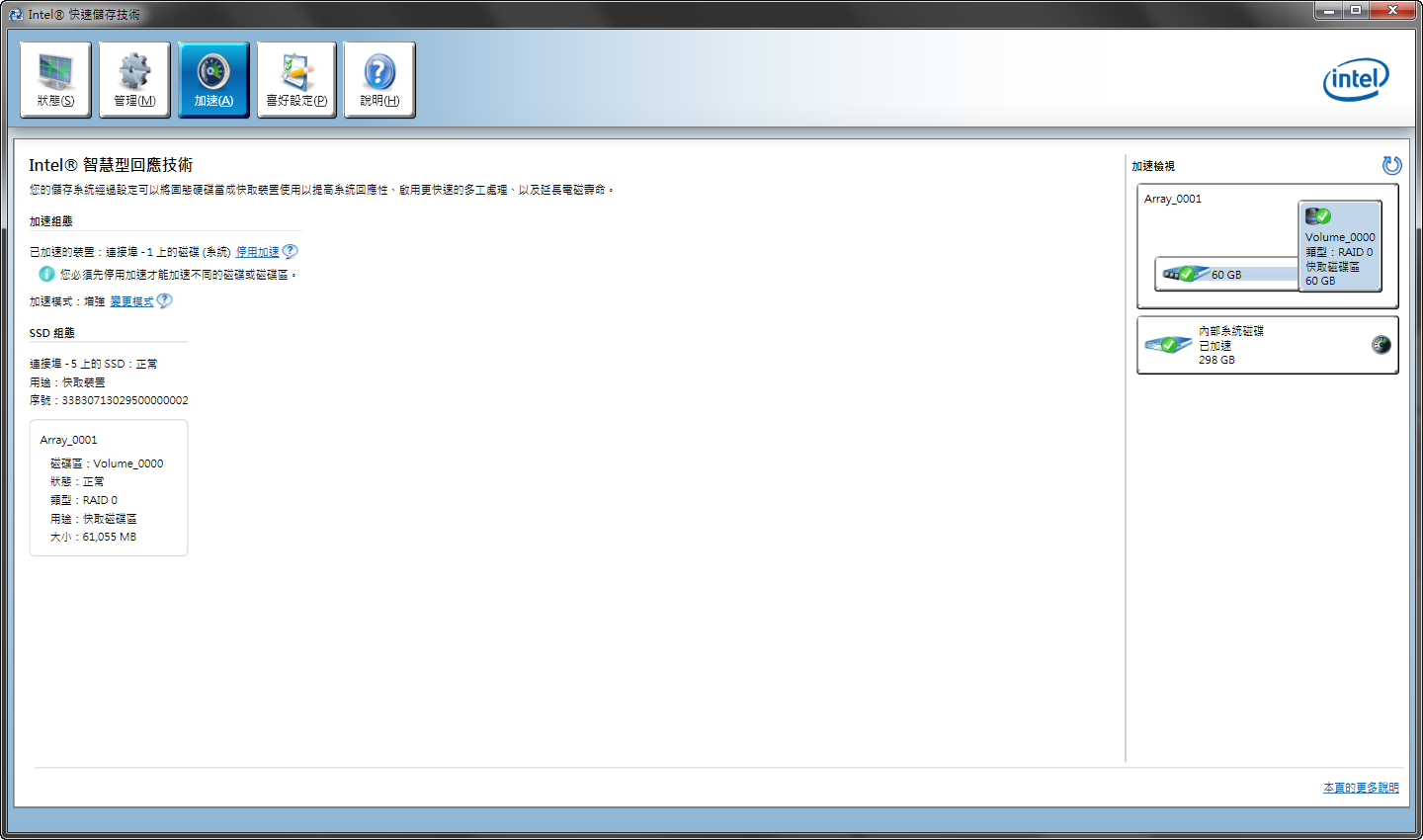

加速模式可選擇增強模式及最大化選擇完成之後建議重新開機，再進入ISRT控制台確認運作狀態 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/SRT-03.png

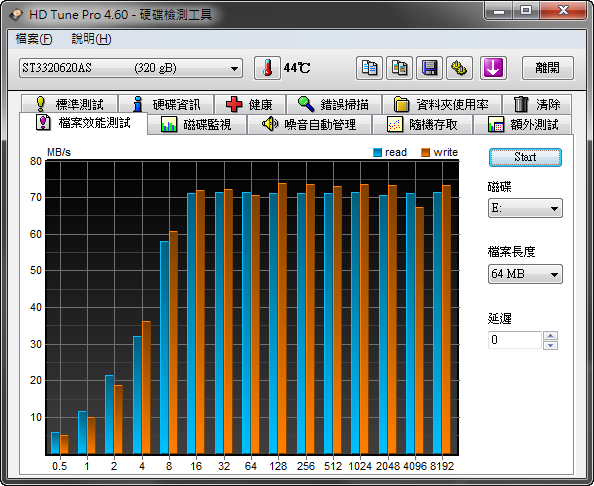

ISRT執行前的硬碟速率這次使用Seagate Barracuda 7200.10 320GB HD Tune Pro 4.60 檔案效能測試 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/HDD/HDTune.png

CrystalDiskMark 3.0.1 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/HDD/CDM.png

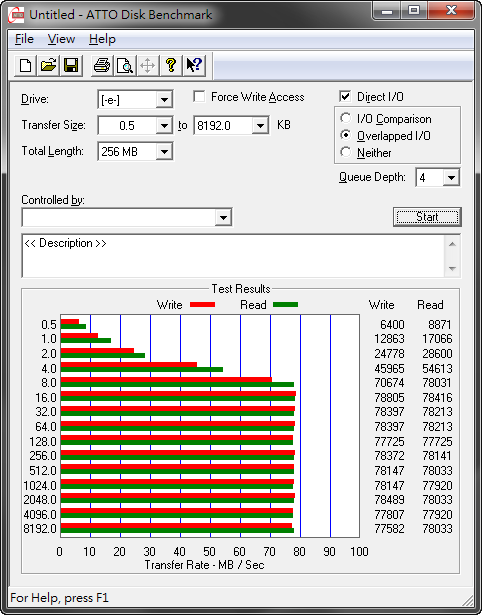

ATTO Disk Benchmark 2.4.7 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/HDD/ATTO.png

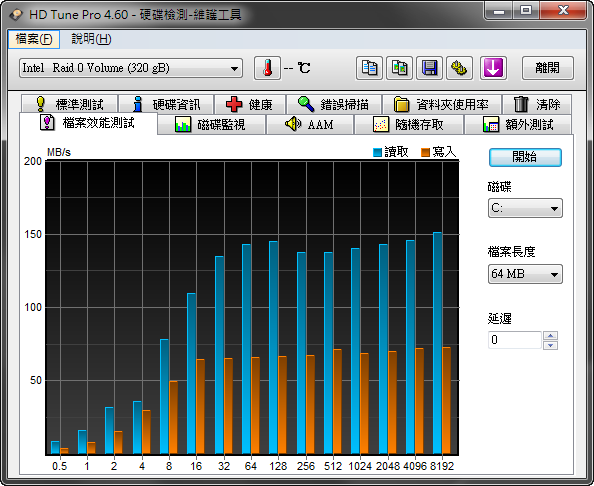

ISRT預設的增強模式此模式將硬碟中的資料與快取記憶體的資料做同步處理，所以當硬碟或磁區與快取記憶體斷離時，資料就不會有遺失的風險。 HD Tune Pro 4.60 檔案效能測試 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/Enhanced/HDTune.png

CrystalDiskMark 3.0.1 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/Enhanced/CDM.png

ATTO Disk Benchmark 2.4.7 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/Enhanced/ATTO.png

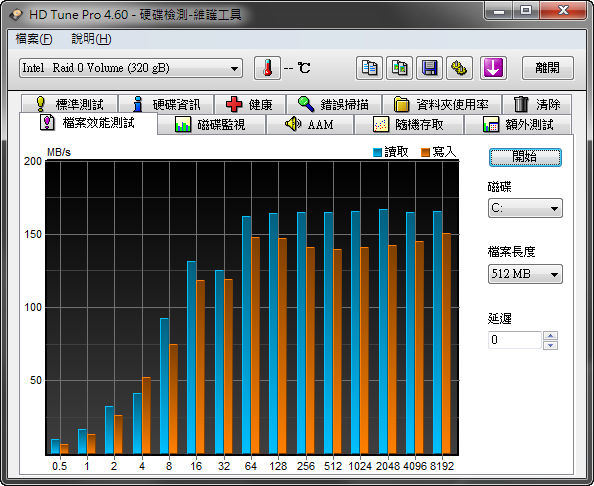

ISRT最大化模式此模式將資料先儲存於快取記憶體中，將存回硬碟的時間間隔開以提升加速效能。但若硬碟或磁區與快取記憶體斷離而資料未寫回硬碟時，資料將遺失。 HD Tune Pro 4.60 檔案效能測試 http://picx.xfastest.com/elvis/MB/GIGABYTE/Z68AP-D3/Maximized/HDTune.png
