標題 [開箱] 鋁殼流~ Cubitek XL-TANK 鋁製機殼
時間 Thu May 26 04:48:25 2011
───────────────────────────────────────
好讀版
http://www.xfastest.com/viewthread.php?tid=61220&fromuid=38227
Cubitek在台灣的能見度不高，但他可是台灣機殼代工廠商，
2010年才正式的投入自己的品牌，並走獨特及樸實為產品主軸。
Cubitek 最近推出的「Tank」系列有XL、HPTX、Mini三款，
這三款可以說是大中小尺寸都包了，XL為Mid Tower也就是一般尺寸，
HPTX則是Full Tower的大尺寸，而Mini就是Mini-ITX主機板的規格，
此次介紹給大家的是 XL-Tank。
外觀介紹
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-01.jpg
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-02.jpg
▲產品包裝採用單色的包裝設計
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-03.jpg

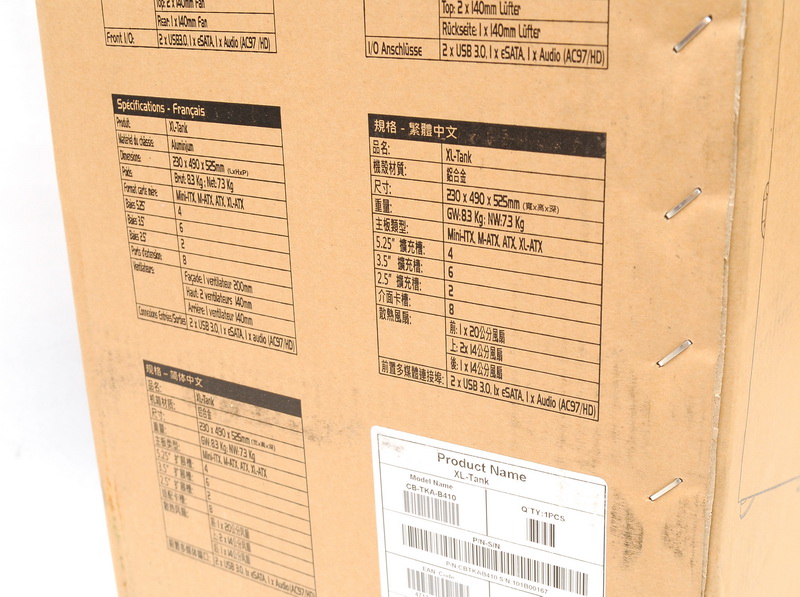

▲多國語言規格說明，整咖機殼都是鋁製的所以相對機殼本體輕、散熱好
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-04.jpg

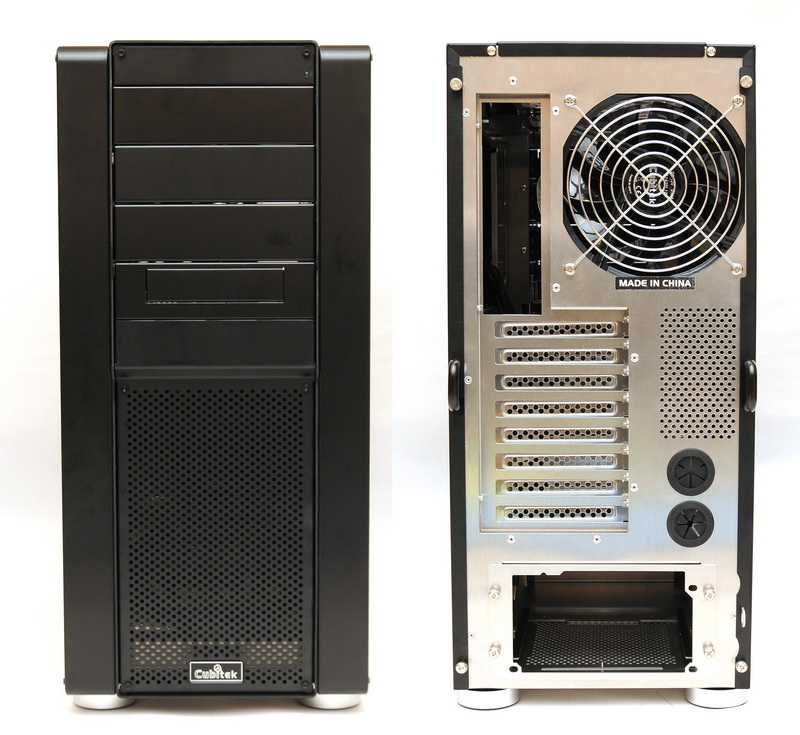

▲表面採用黑色陽極處理，BODY部分則採用鋁原色
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-05.jpg
▲整體外觀照黑色陽極處理 ，側版全蓋覆試設計
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-06.jpg

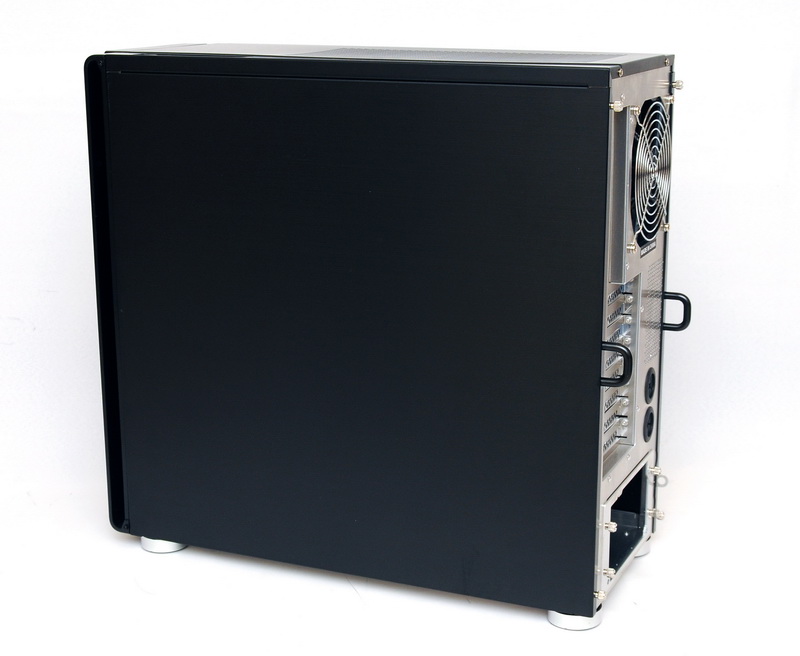

▲另一面側版也是全蓋覆試設計
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-07.jpg
▲正面，下方採用20公分風扇 內吹散熱設計
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-08.jpg

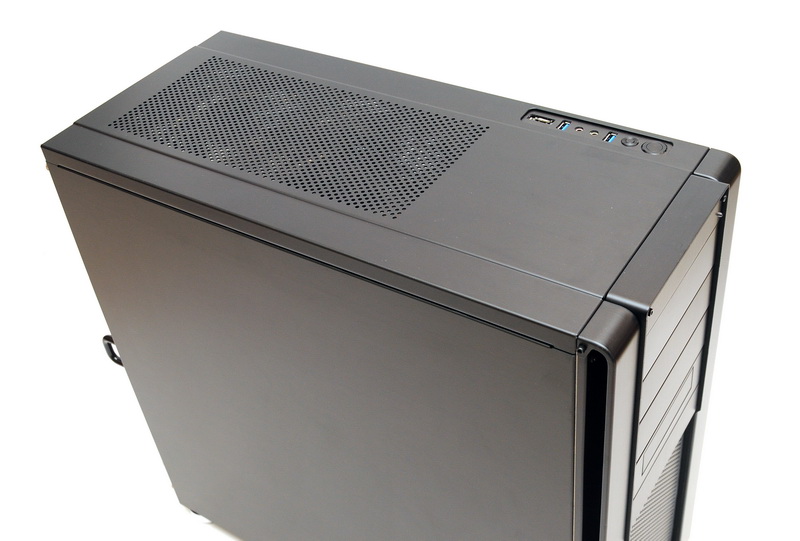

▲開關前置USB等插孔置於機殼頂 上放外抽風散熱設計
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-09.jpg

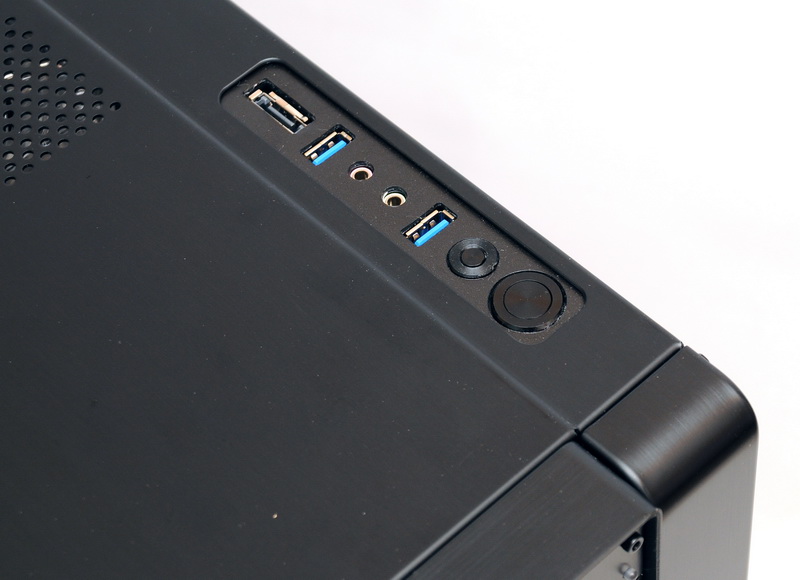

▲建置裝置孔 電源開關、重置鍵、 2個USB3.0(可相容USB 2.0)、1個Sata
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-10.jpg
▲內建2個14公分風扇
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-11.jpg

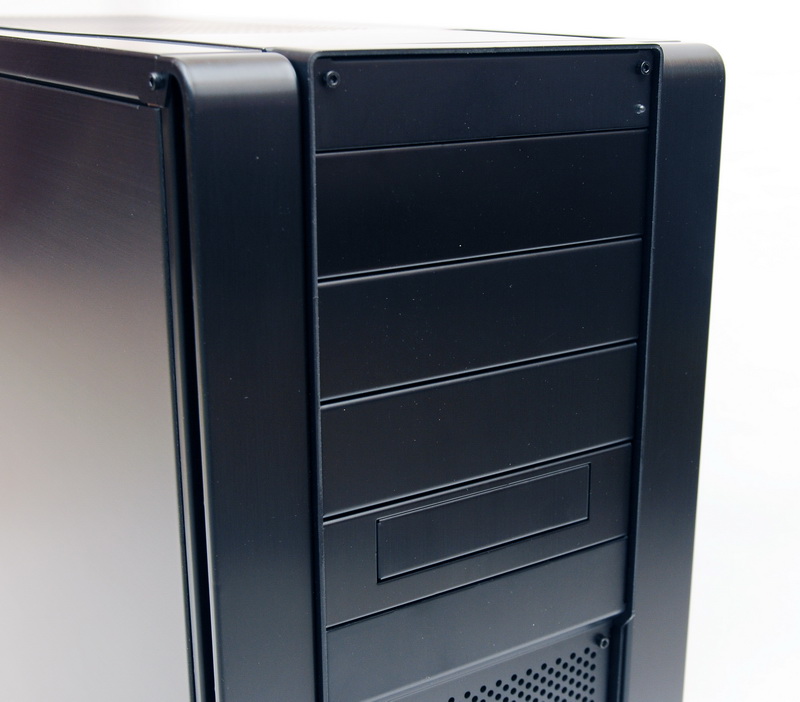

▲4個5.25吋設計，其中一個可以轉換成3.5吋

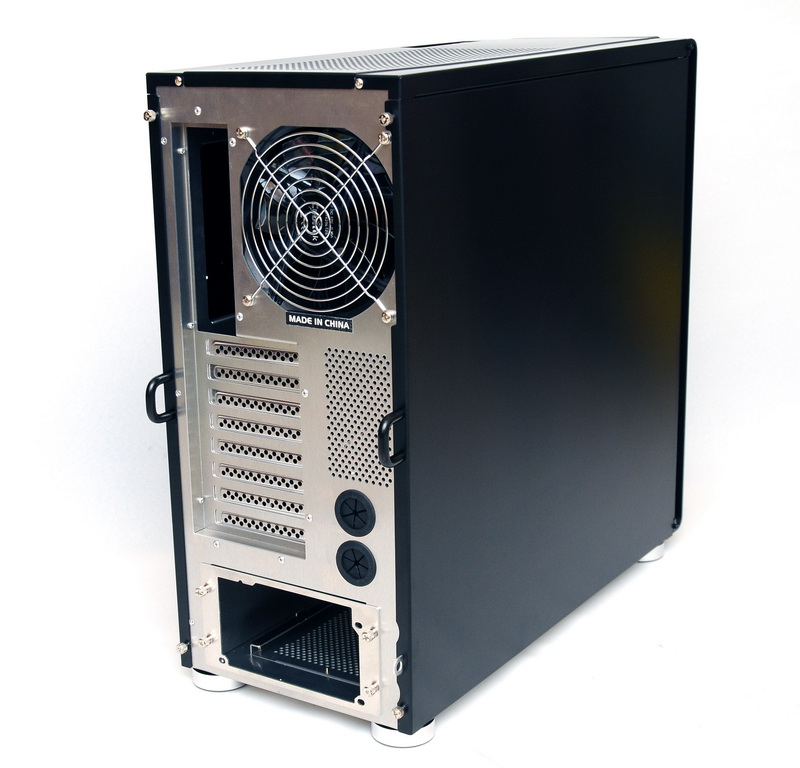

http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-12.jpg
▲背面設計 支援水冷管線進出
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-13.jpg

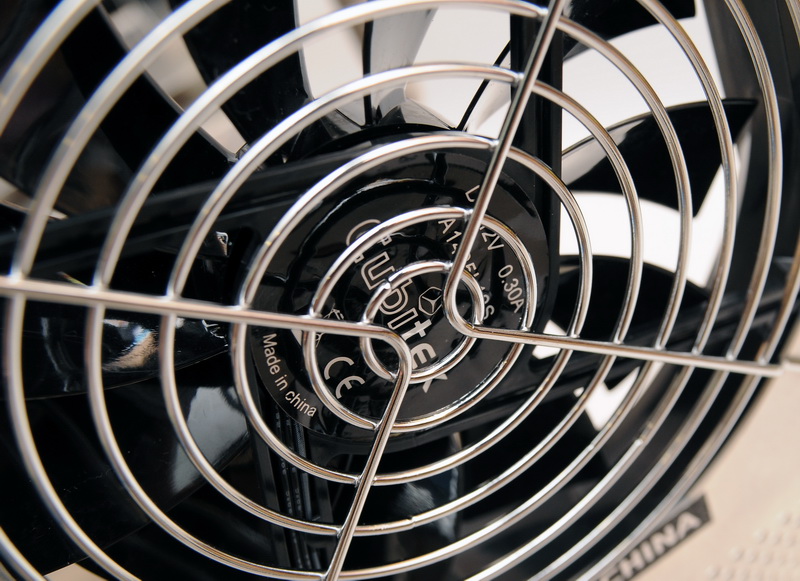

▲背面採用14公分風扇散熱
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-14.jpg

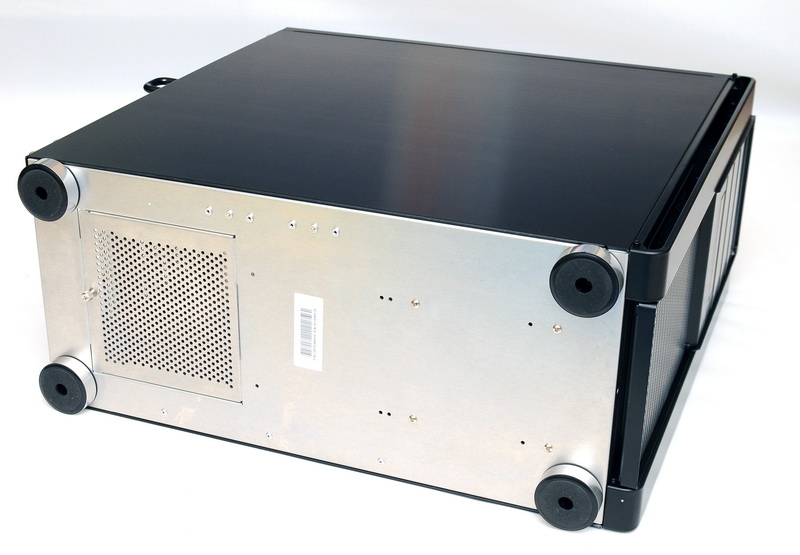

▲底部
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-15.jpg
▲音響腳墊設計，底部橡膠墊有防震效果
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-16.jpg

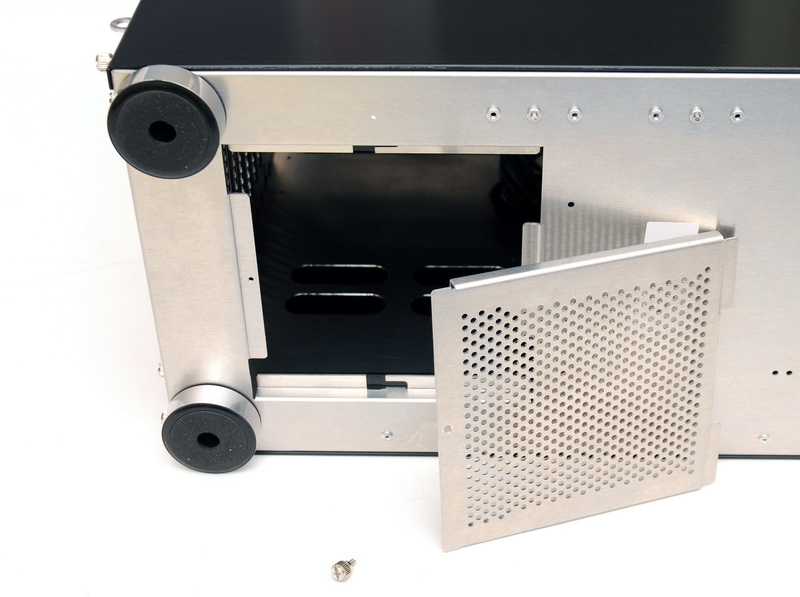

▲電源下方鋁網可拆洗
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-17.jpg

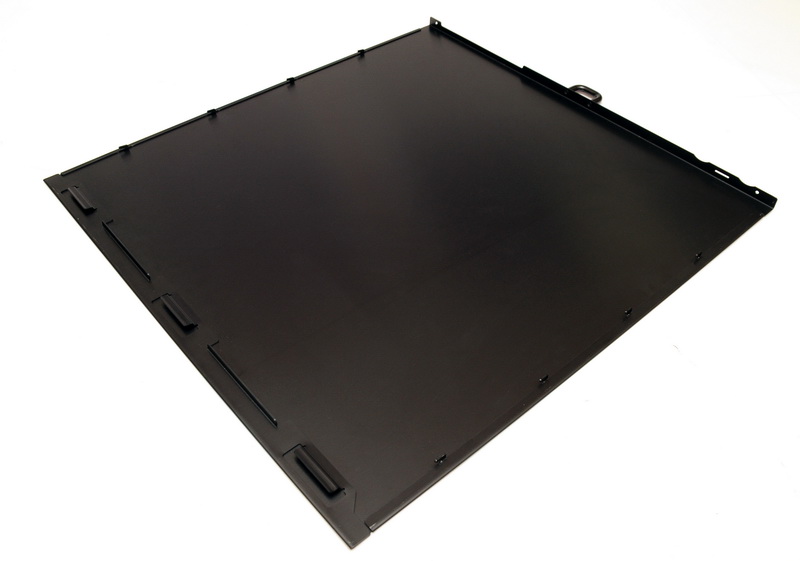

▲鋁側版 一體而成的設計
內部配件介紹
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-18.jpg

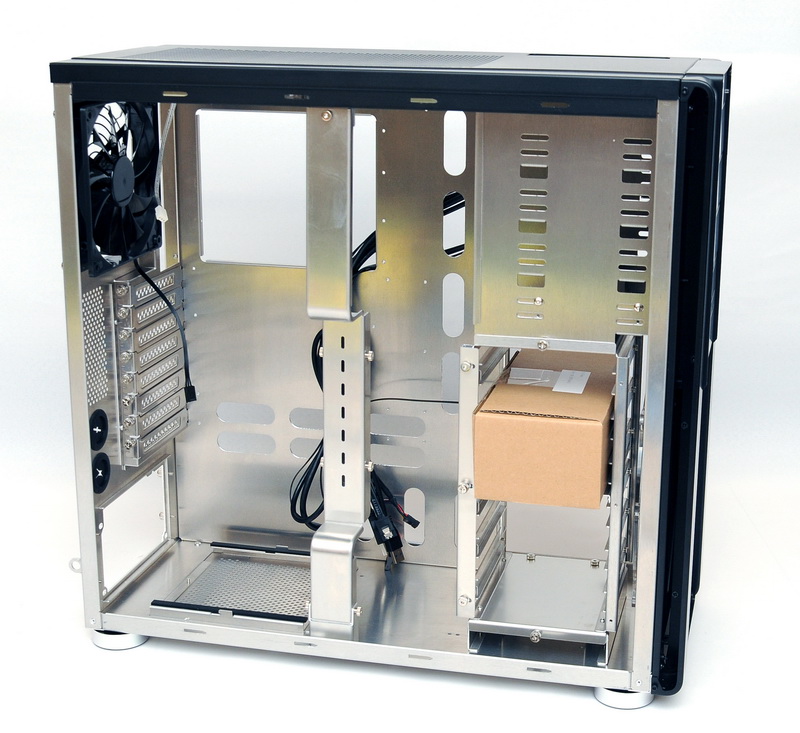

▲內部採用鋁原色抗氧化處理，中間支桿為顯示卡或擴充卡固定使用
(此設計已經好久沒見過了，一般大多數使用在Server機殼設計中)
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-19.jpg
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-20.jpg

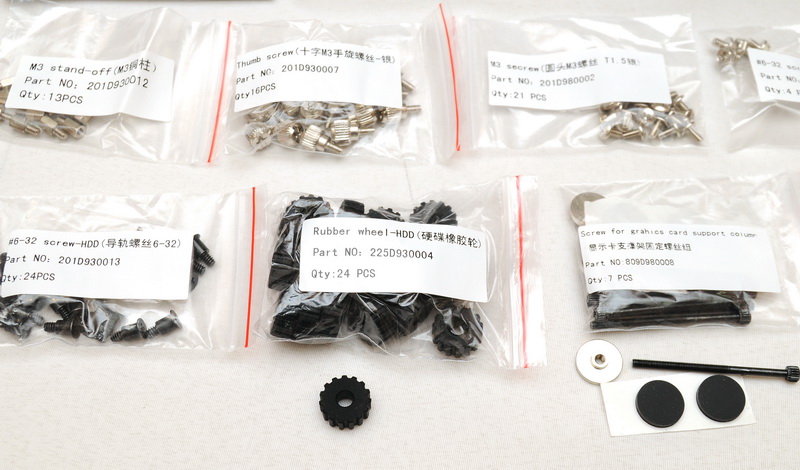

▲配件部分標明的相當清楚 一般在組裝就可以正確使用
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-21.jpg
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-22.jpg

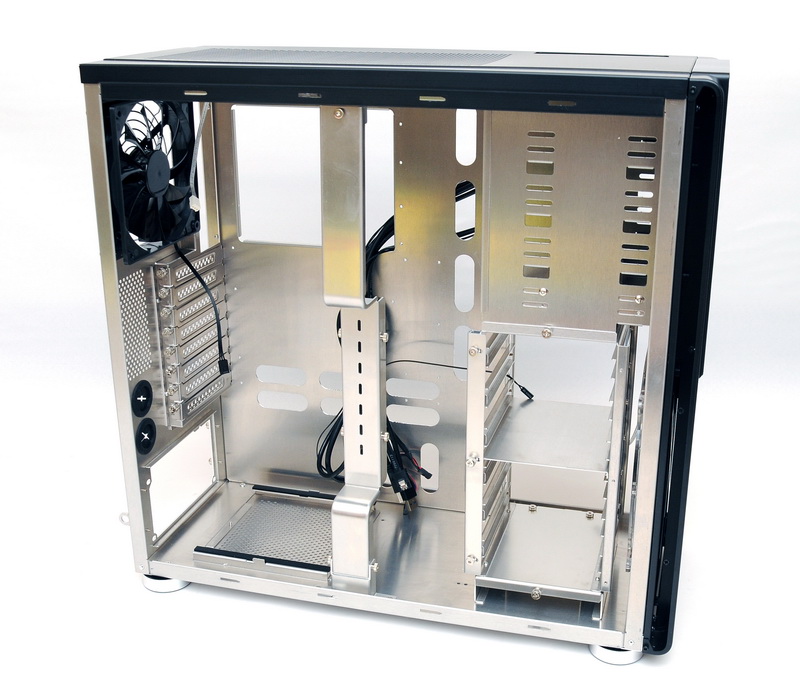

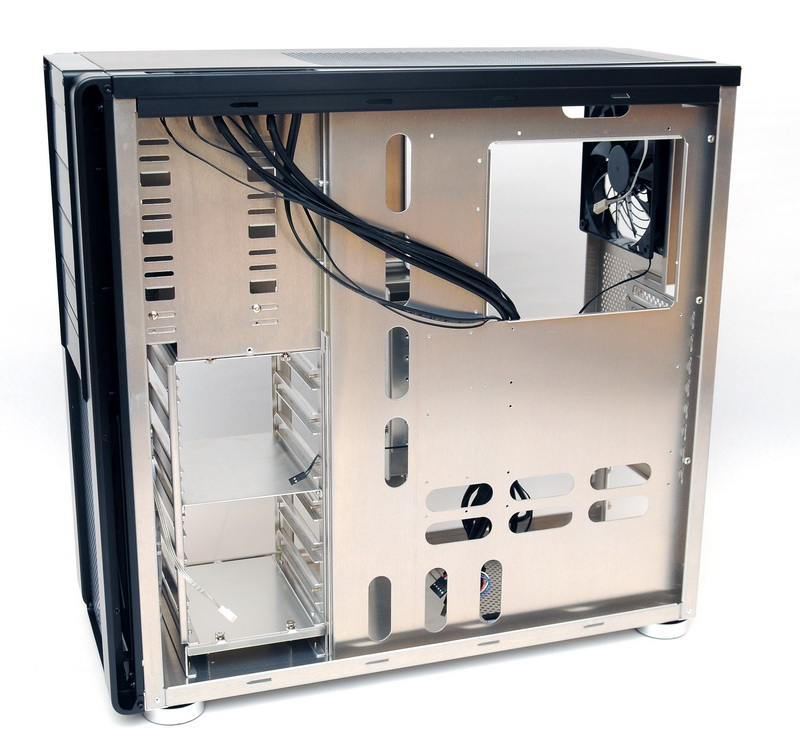

▲看看內部機構兩面
前置硬碟安裝介紹

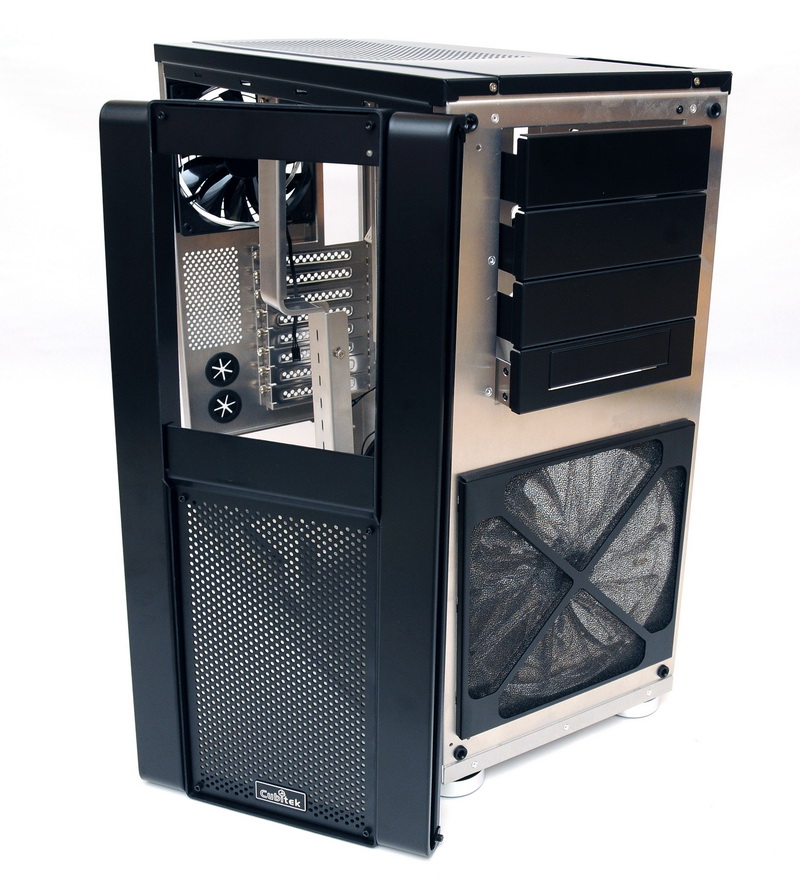

http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-23.jpg
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-24.jpg

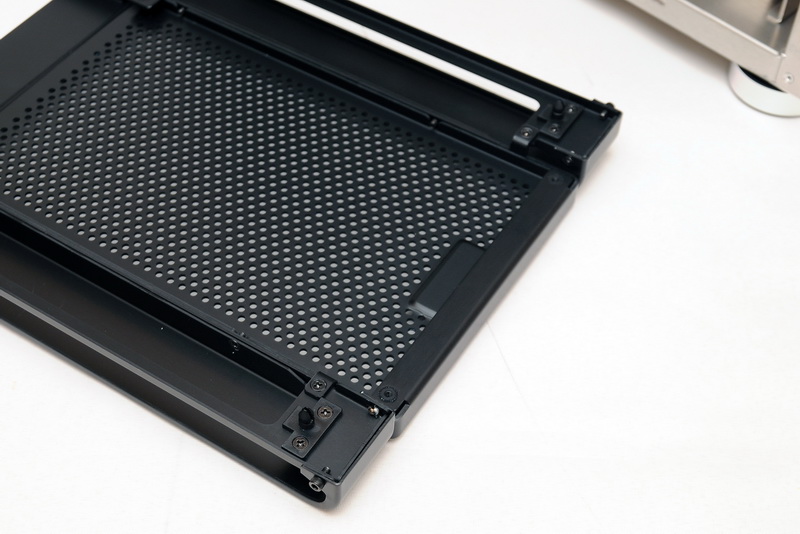

▲前面板採用卡扣式固定，只需往外一拉就可卸除
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-25.jpg

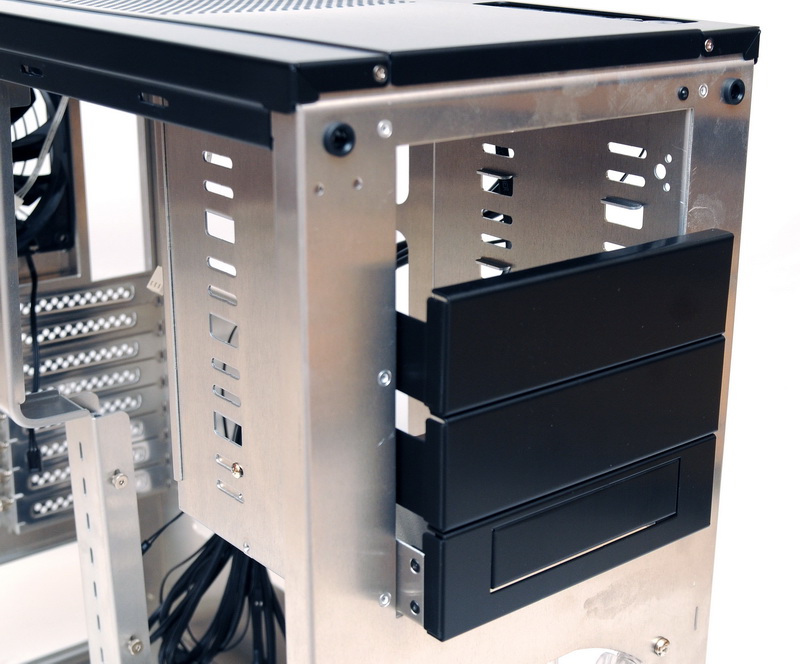

▲面板也是鋁製的
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-26.jpg
▲下方20公分風扇濾網

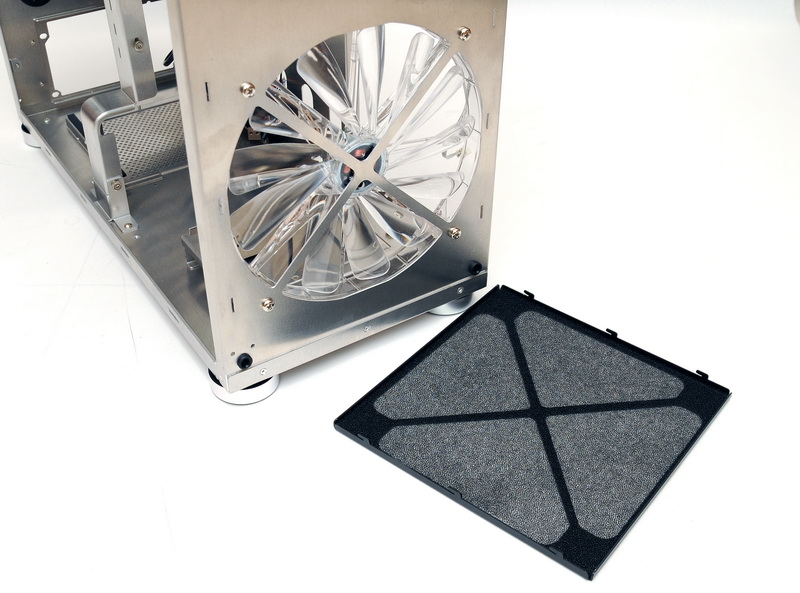

http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-28.jpg
▲鋁製濾網 往上移動即可卸除
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-27.jpg
▲XL-TANK 這部分設計皆採用鋁製 在前5.25吋面版設計和聯立機殼一樣都採用卡點
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-29.jpg
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-30.jpg

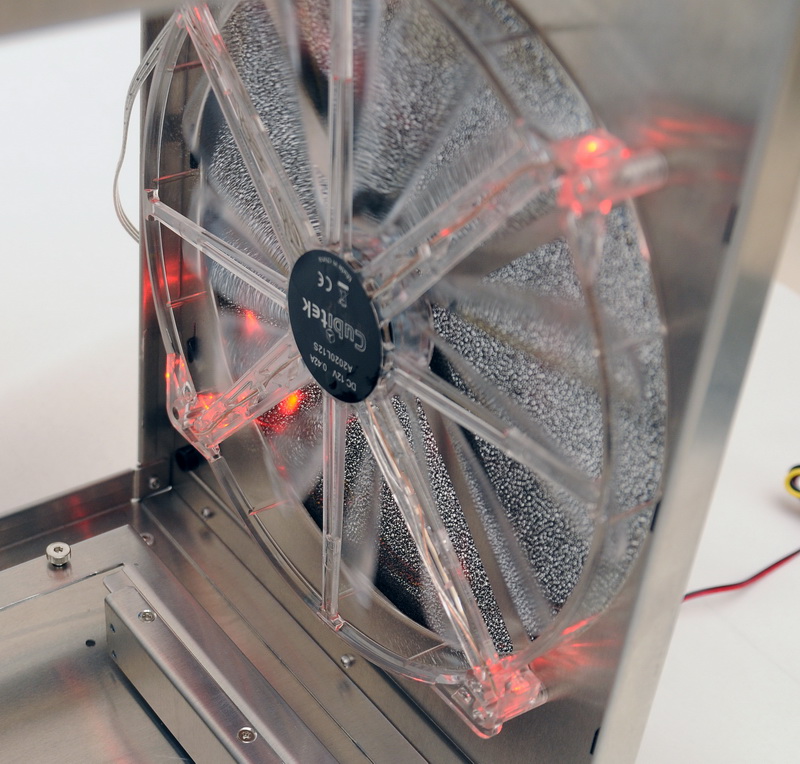

▲20公分散熱風扇 運作時會有紅色LED
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-31.jpg
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-32.jpg

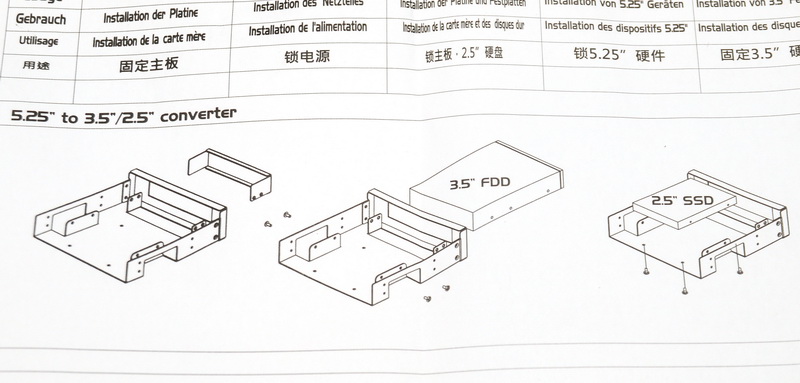

▲5.25吋轉3.5吋裝置 同時也支援了2.5吋 SSD設計
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-33.jpg

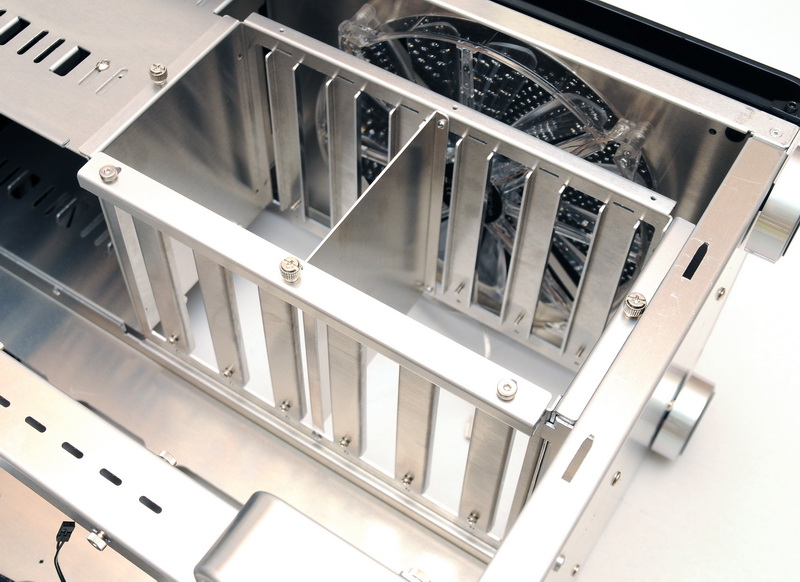

▲內部3.5硬碟架 最多可置放6顆硬碟
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-34.jpg

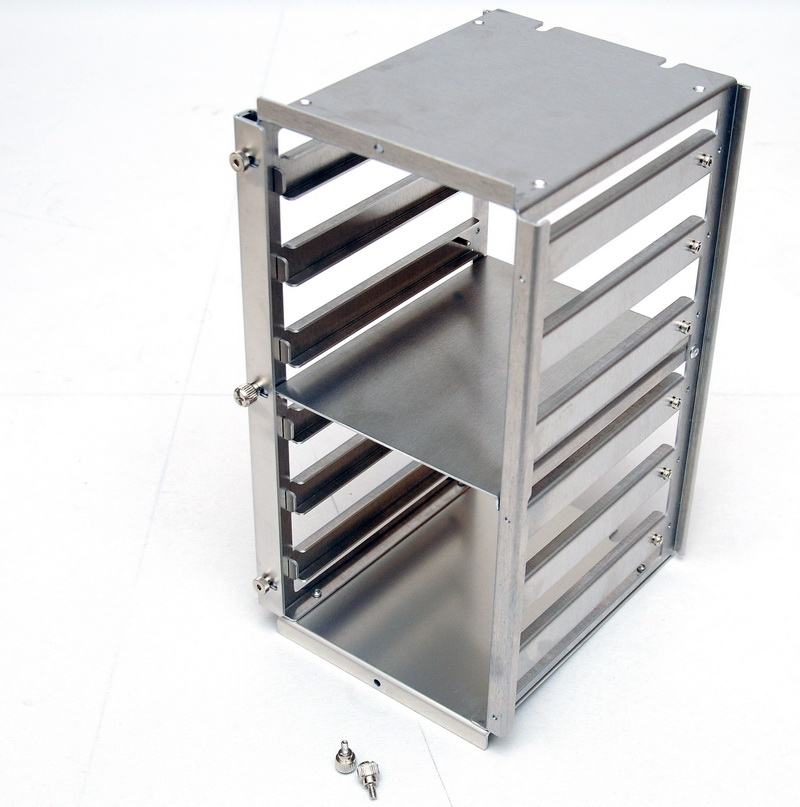

▲卸除上下2顆手鎖螺絲即可抽出安裝硬碟
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-35.jpg
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-36.jpg
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-37.jpg

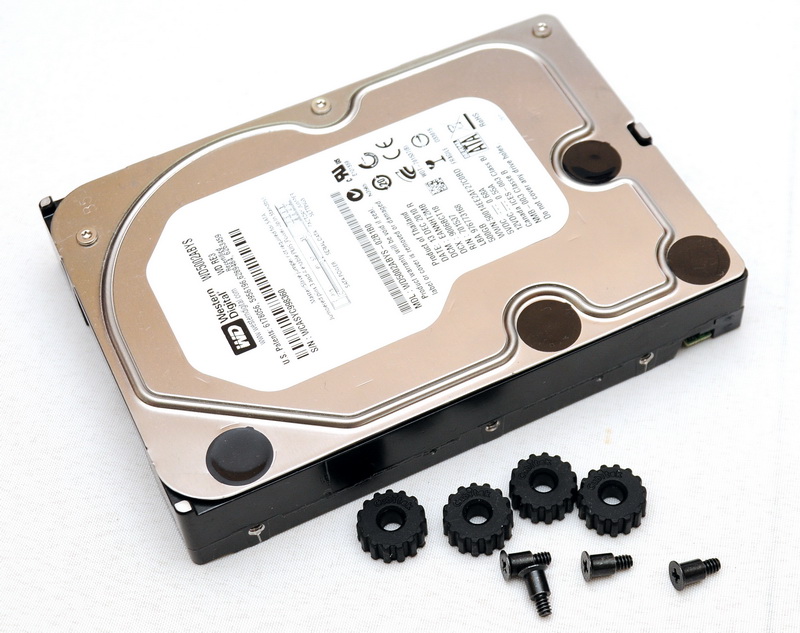

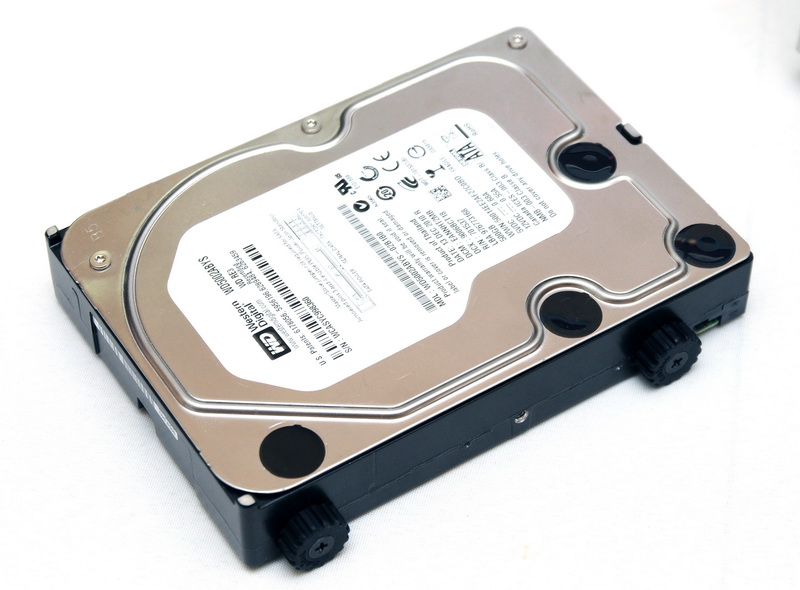

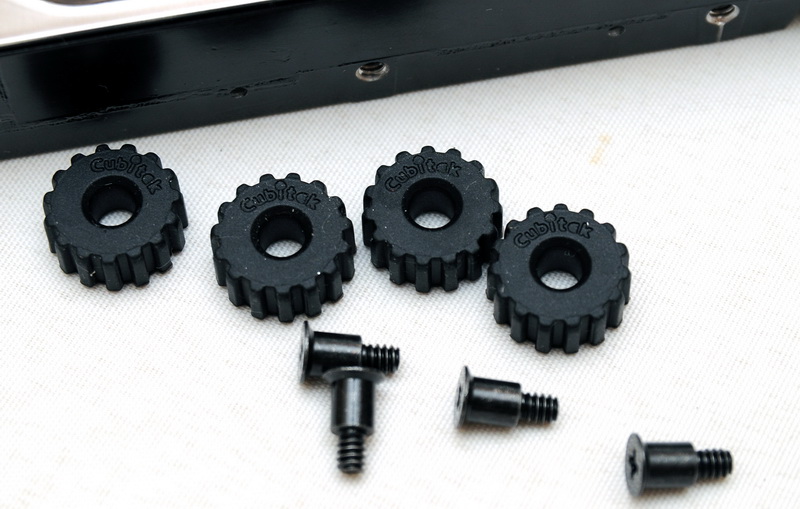

▲安裝硬碟需配合防震橡膠環安裝
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-38.jpg
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-39.jpg

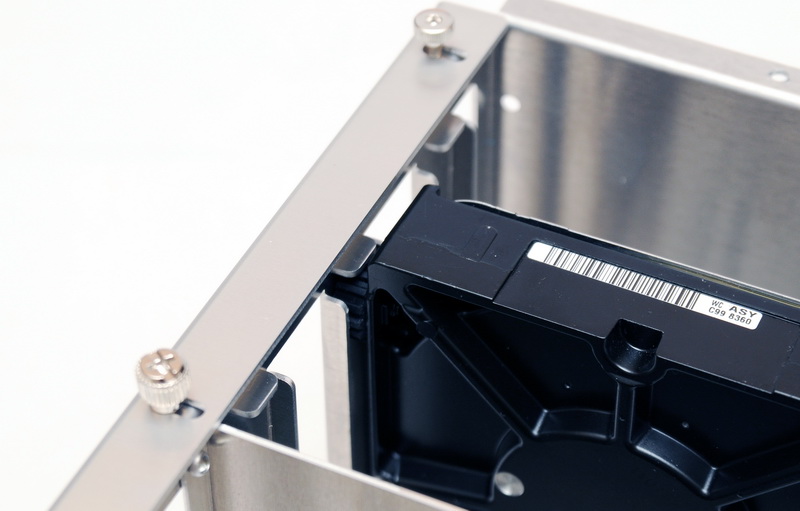

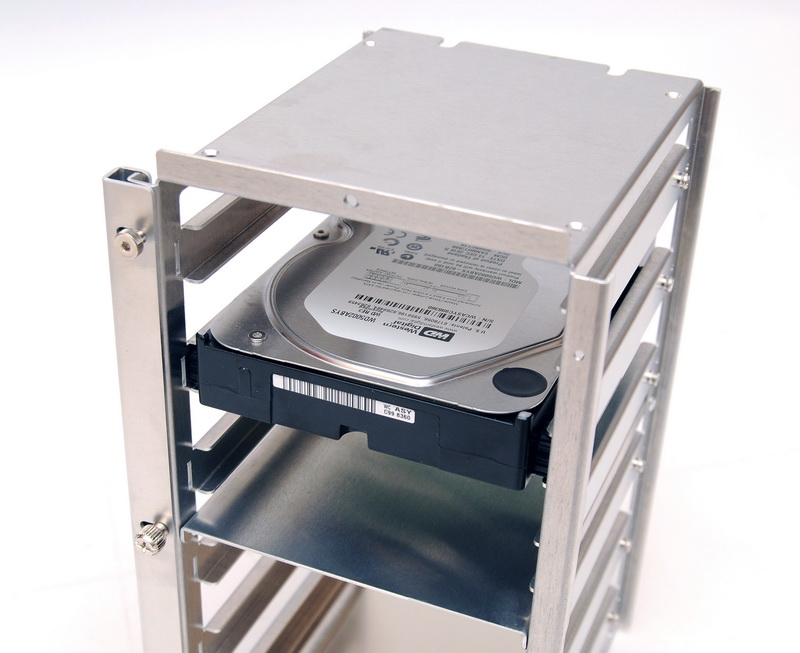

▲安裝完後 硬碟就可以輕鬆安裝
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-40.jpg
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-41.jpg

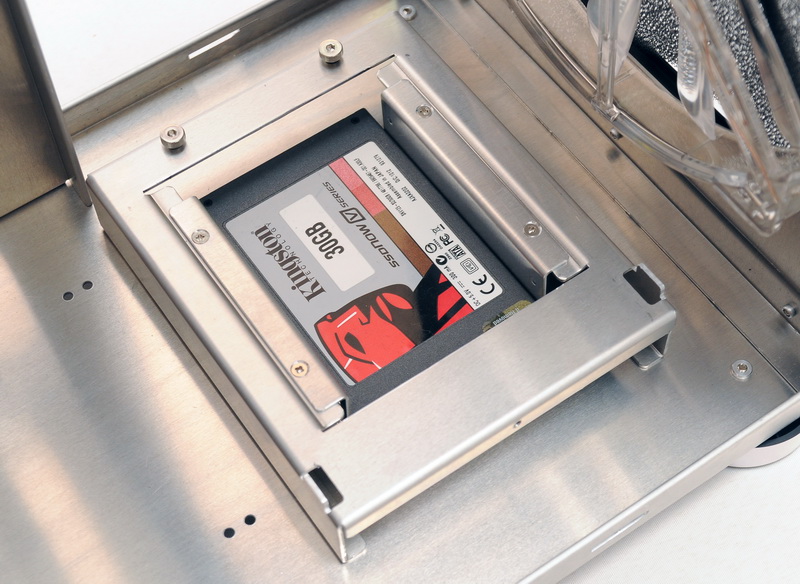

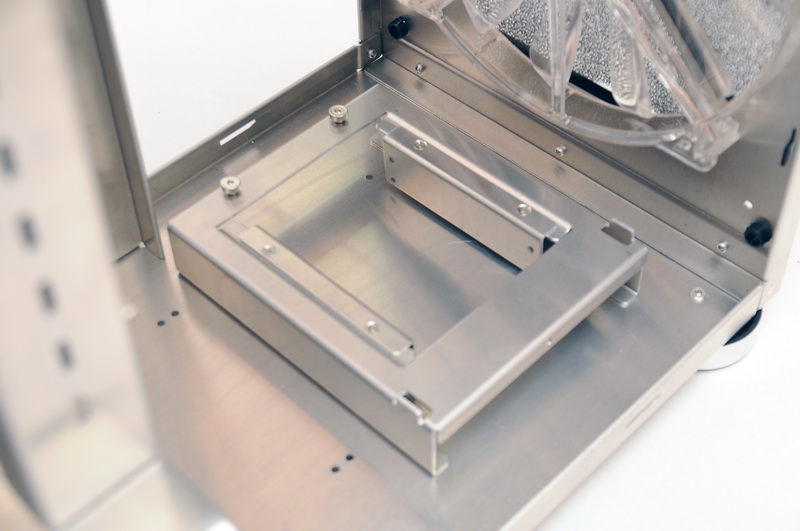

▲抽出硬碟架，本體底部還可以安裝2顆2.5 SSD
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-42.jpg

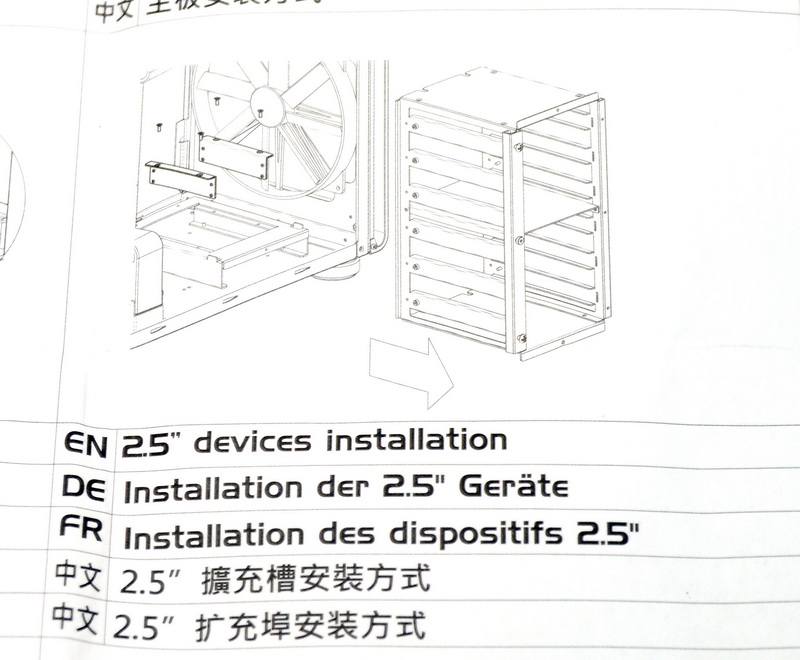

▲說明書中也都有說明安裝方式
內部安裝介紹

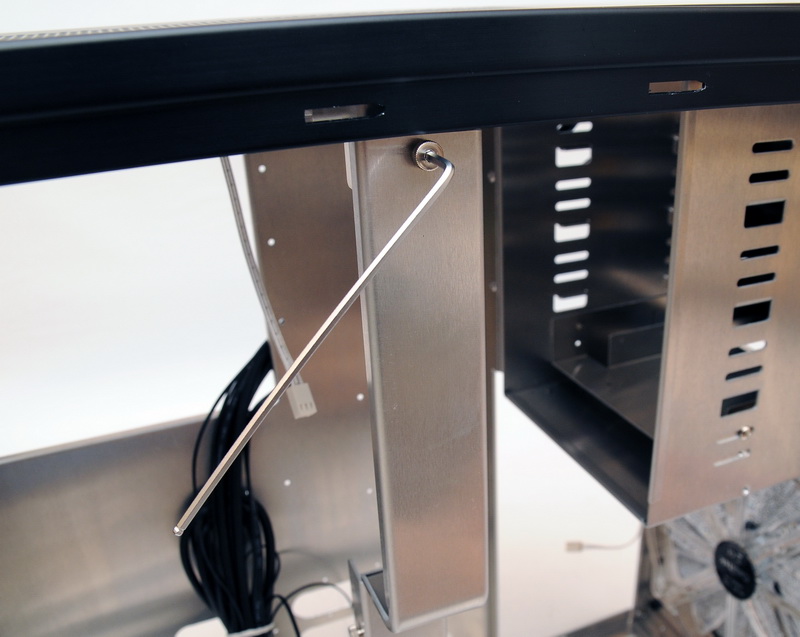

http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-43.jpg
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-44.jpg
▲顯示卡固定架，卸除頂部螺絲即可移動，需配合內附的六角板手工具
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-45.jpg

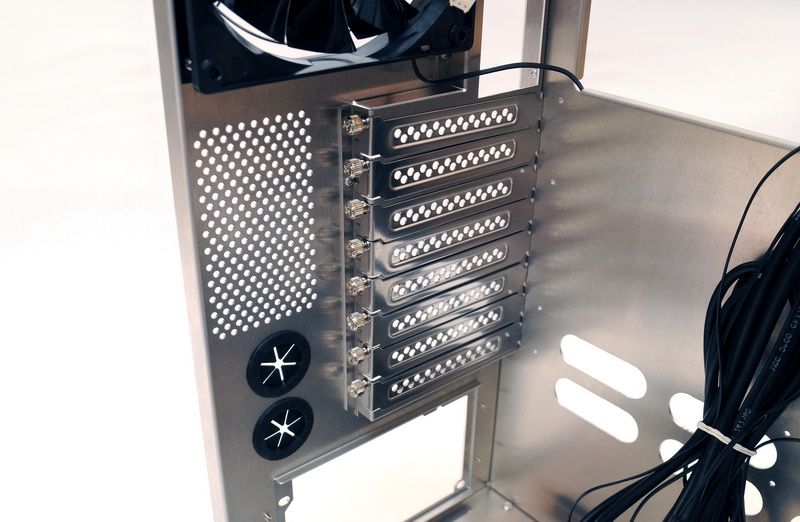

▲8個PCI擴充檔版 可支援到E-ATX主機板
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-46.jpg
▲電源安裝部分，有兩片橡膠墊有防止共振銷果
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-47.jpg

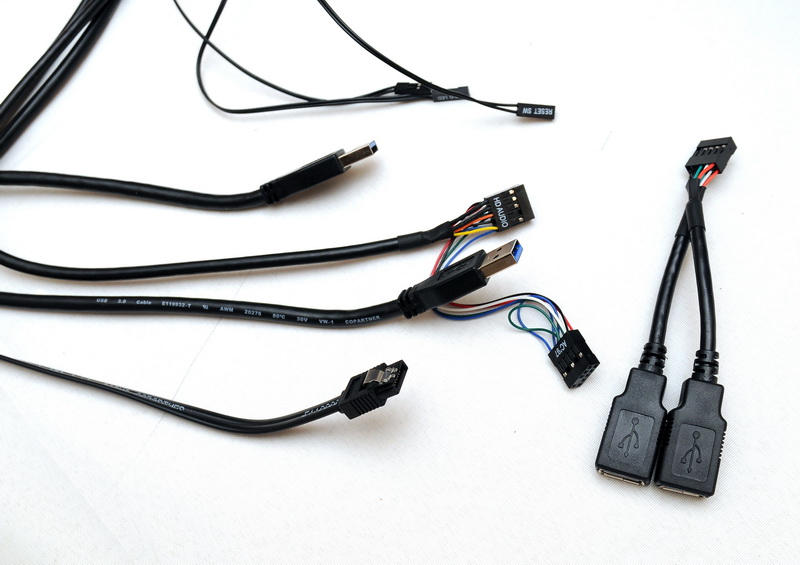

▲前置開關線材，內建USB3.0外部線材，如需安裝USB2.0可透過轉換線材轉換成內建
USB2.0
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-48.jpg

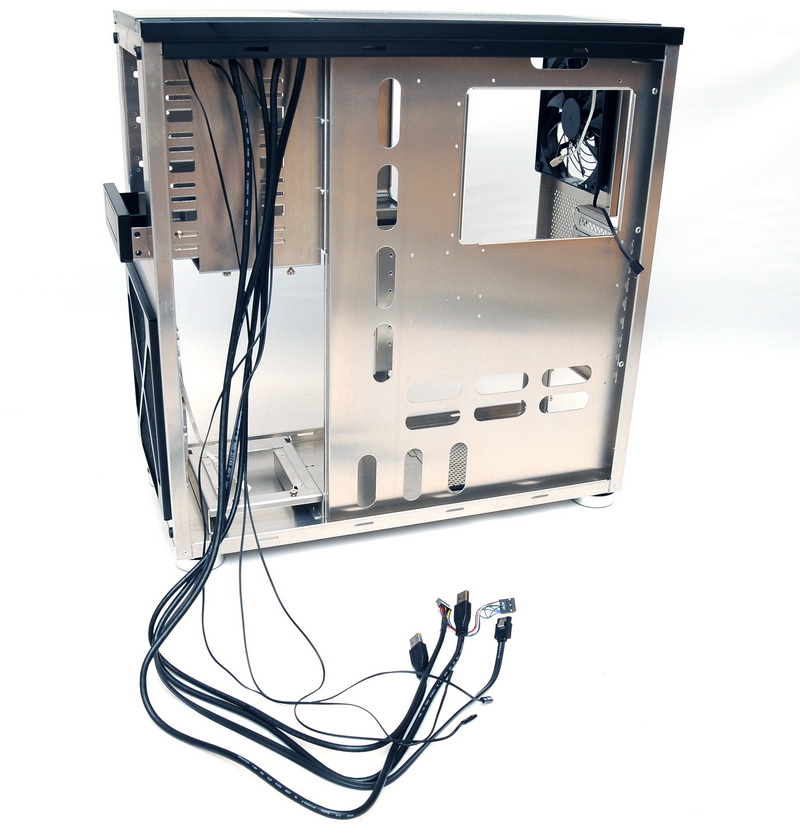

▲線材長度有60~50公分走線整線相當方便
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-49.jpg

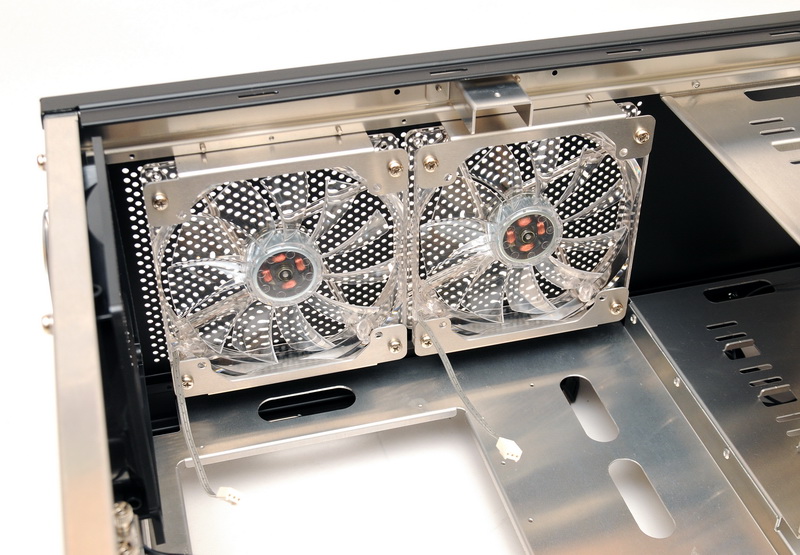

▲機殼頂部內置了2個14公分風扇
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-50.jpg

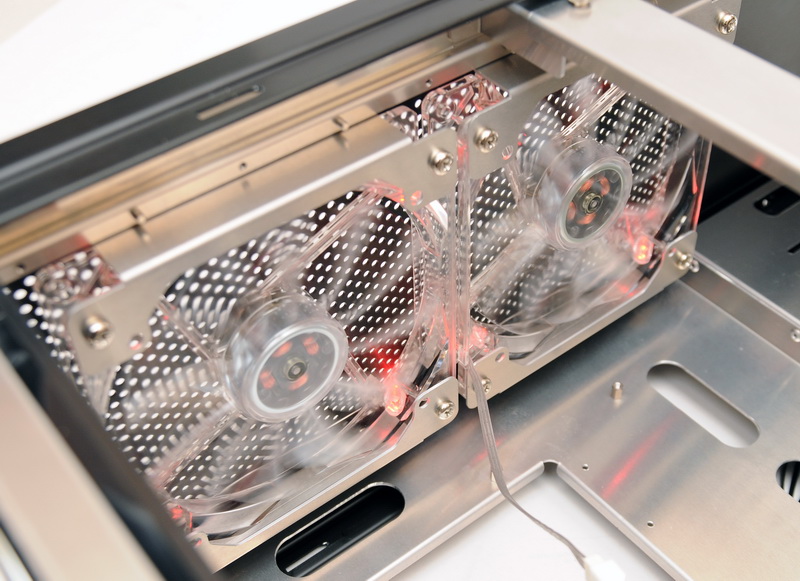

▲運作時會發出紅色LED
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-51.jpg
▲頂部蓋子卸除，需使用工具卸除前後共四顆螺絲即可卸除
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-52.jpg

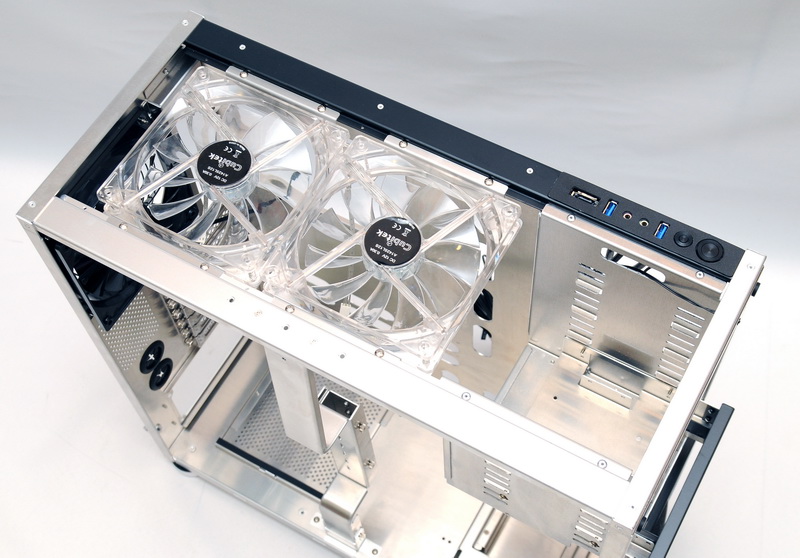

▲卸除後即可更換清洗底頂部風扇
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-53.jpg

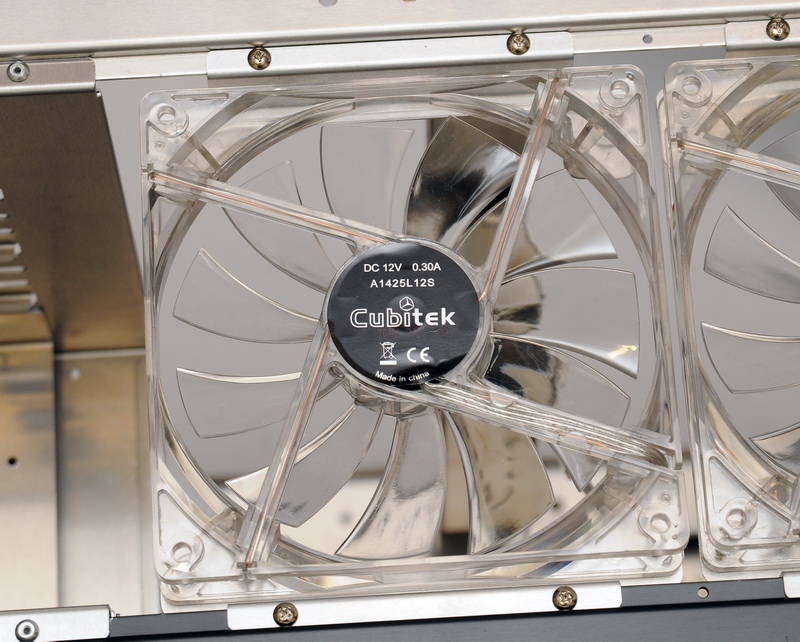

▲內置14公分風扇規格，運作時很安靜
實際裝機

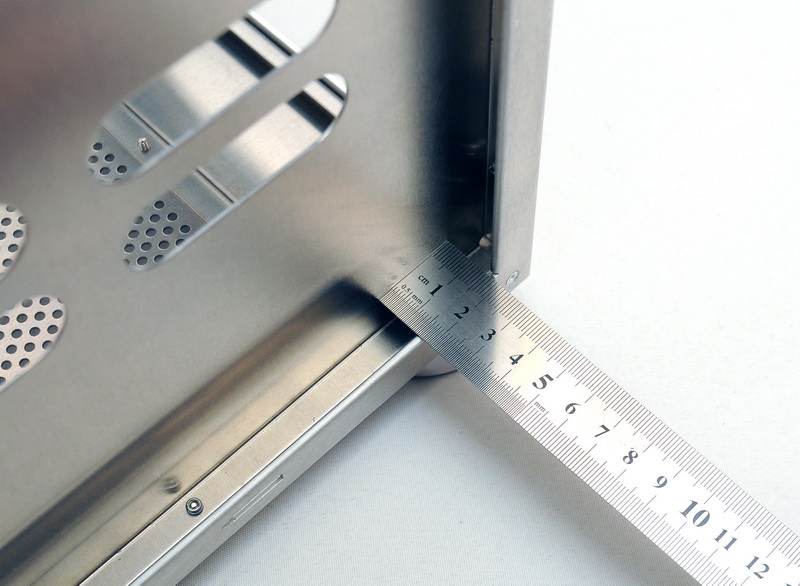

http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-54.jpg
▲在安裝前可以看一下側面主機板背面空間還有1.5分分，這空間在整線部分是相當足夠
，所以大部分線材皆可繞置後方
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-55.jpg

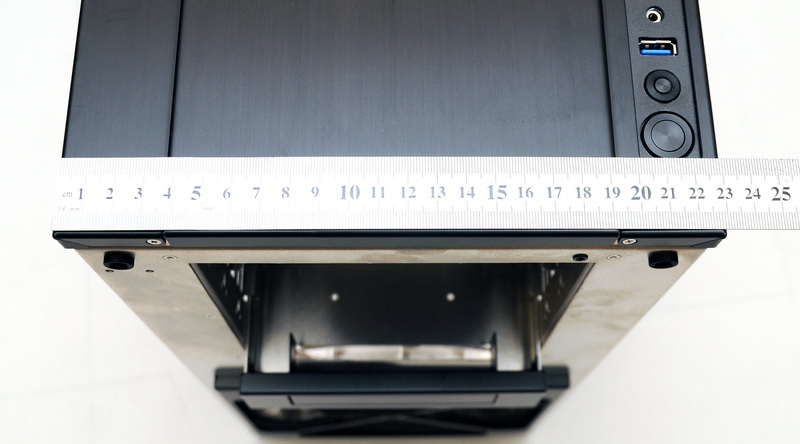

▲整體XL-TANK寬度也有23公分，安裝塔型風扇也都沒問題

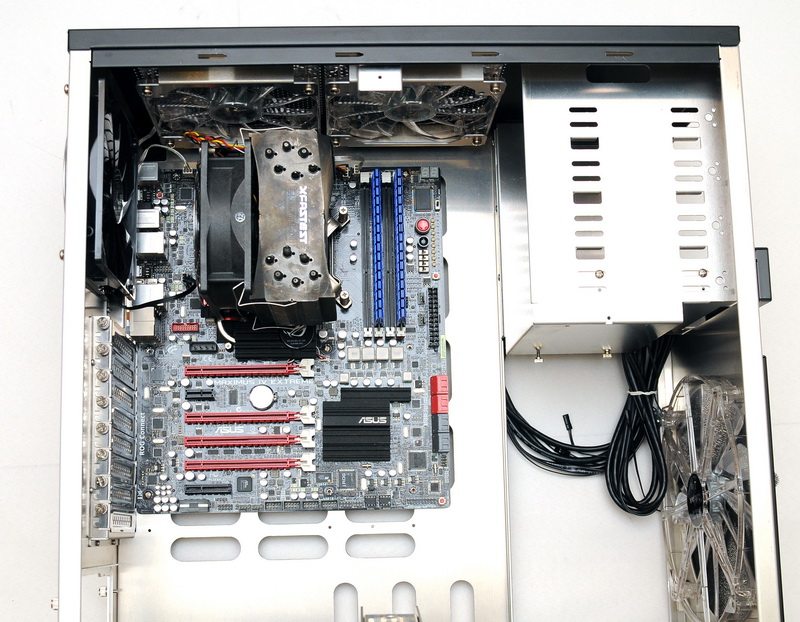

http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-56.jpg
▲實際安裝了標準ATX主機板後內空間還是相當大

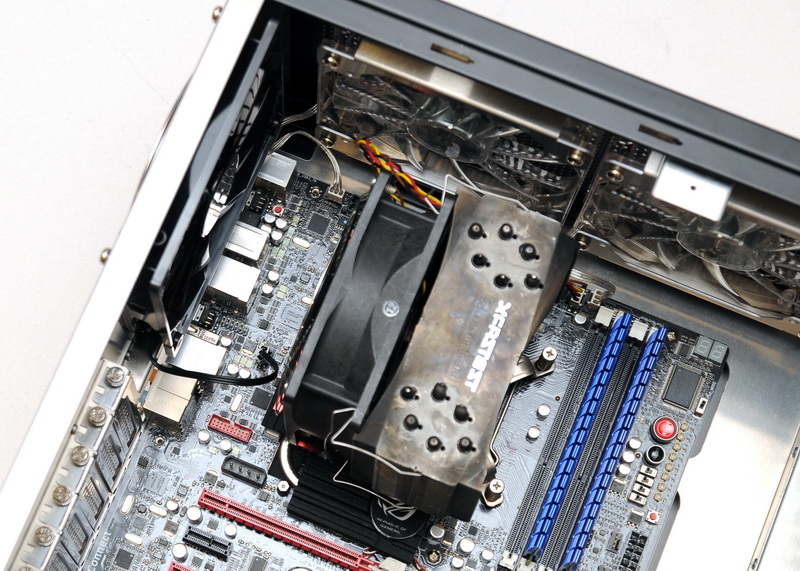

http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-57.jpg
▲內置的風扇都是小3pin，線材長度較短所以在安裝時相當整潔(如果遇到線材長度不足
，配件包也有負延長線喔)
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-58.jpg

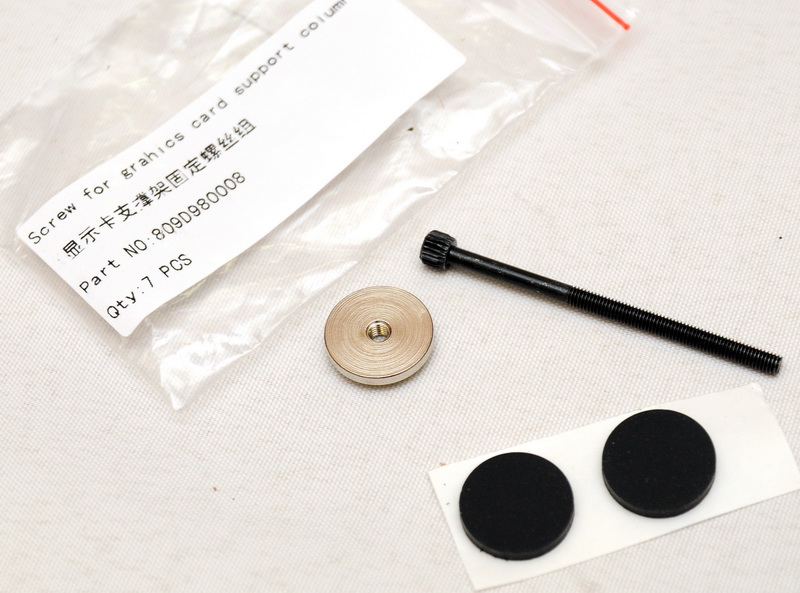

▲顯示卡固定安裝套件

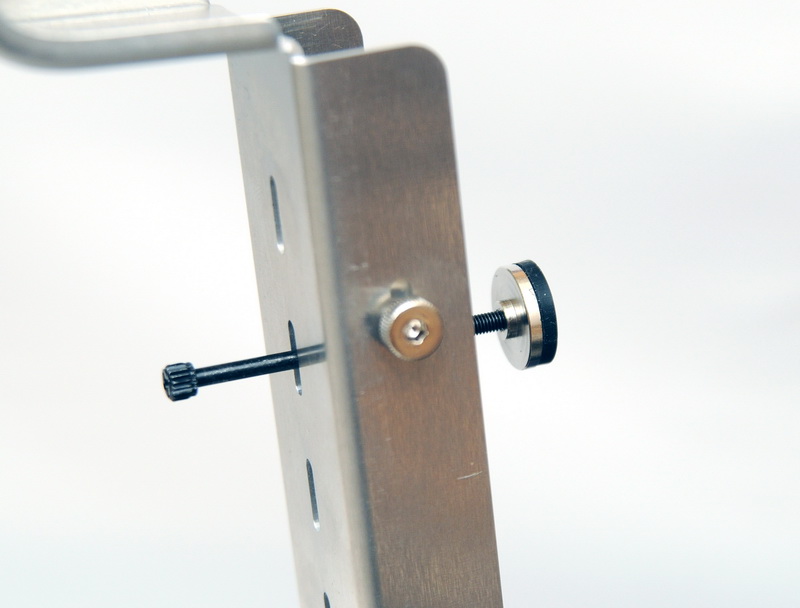

http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-59.jpg
▲將套件裝入支撐架後樣式
http://picx.xfastest.com/XF/CASE/Cubitek/XL-Tank/XL-TANK-60.jpg

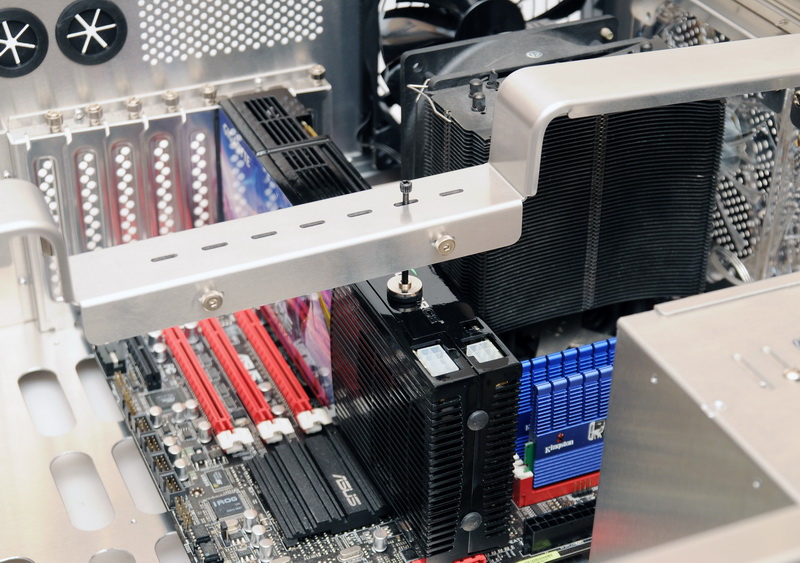

▲實際使用較長的顯示卡可以牢牢固定
結論：
Cubitek XL-TANK算是一個喜歡鋁製機殼的玩家不錯的新選擇
如果內部BODY也使用了陽極處理，相信整體質感一定會有加分效果
此機殼設計可以說是中規中矩相當紮實
開箱到這邊告一段落啦~感謝您的收看!!
--
