產品外包裝：ANTEC愛用的黃/黑配色，以及明顯的HCG系列外包裝。
http://picx.xfastest.com/shadowsfalltw/hcg620/01.JPG

內部採用厚紙板來防止運送過程的撞擊：
http://picx.xfastest.com/shadowsfalltw/hcg620/02.JPG

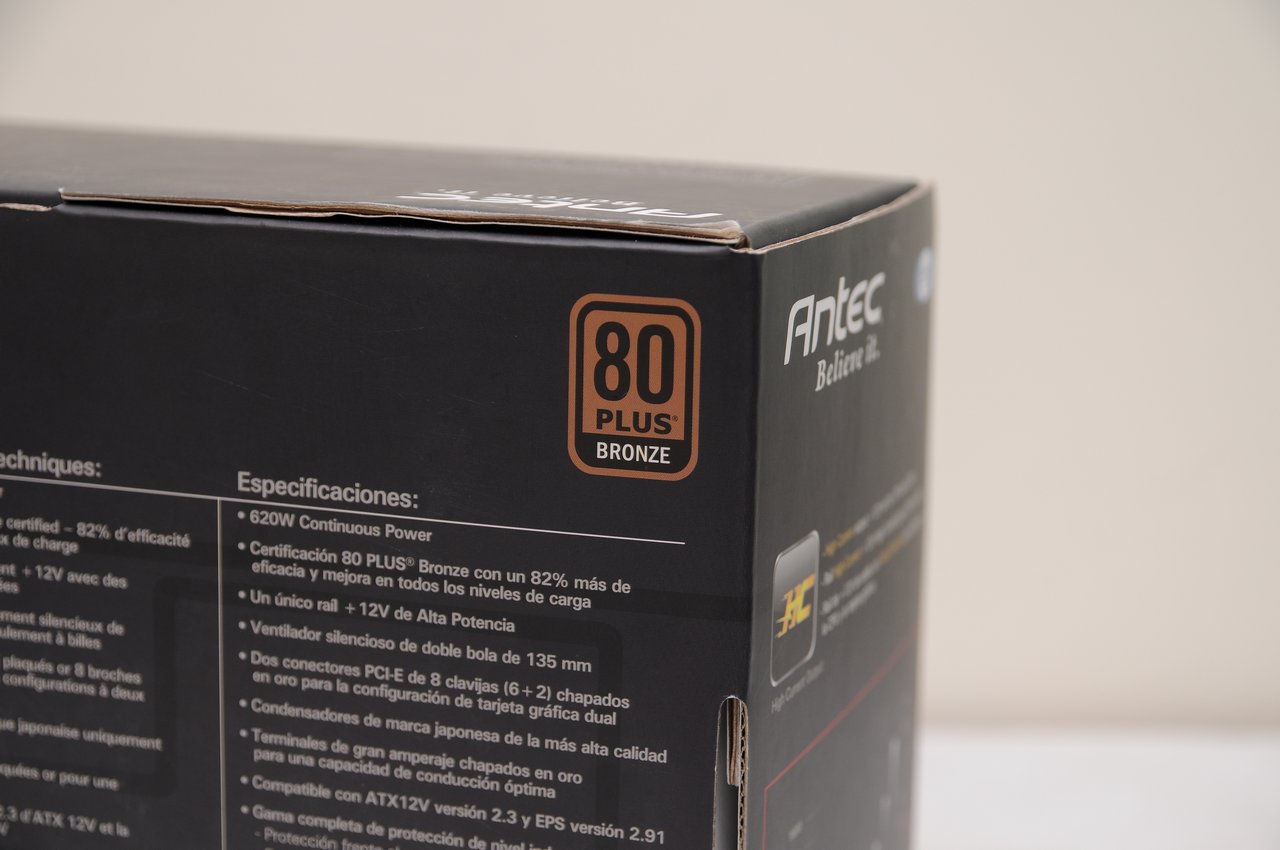

為80PLUS銅牌認證產品：
http://picx.xfastest.com/shadowsfalltw/hcg620/03.JPG

輸出接頭配置：
http://picx.xfastest.com/shadowsfalltw/hcg620/04.JPG

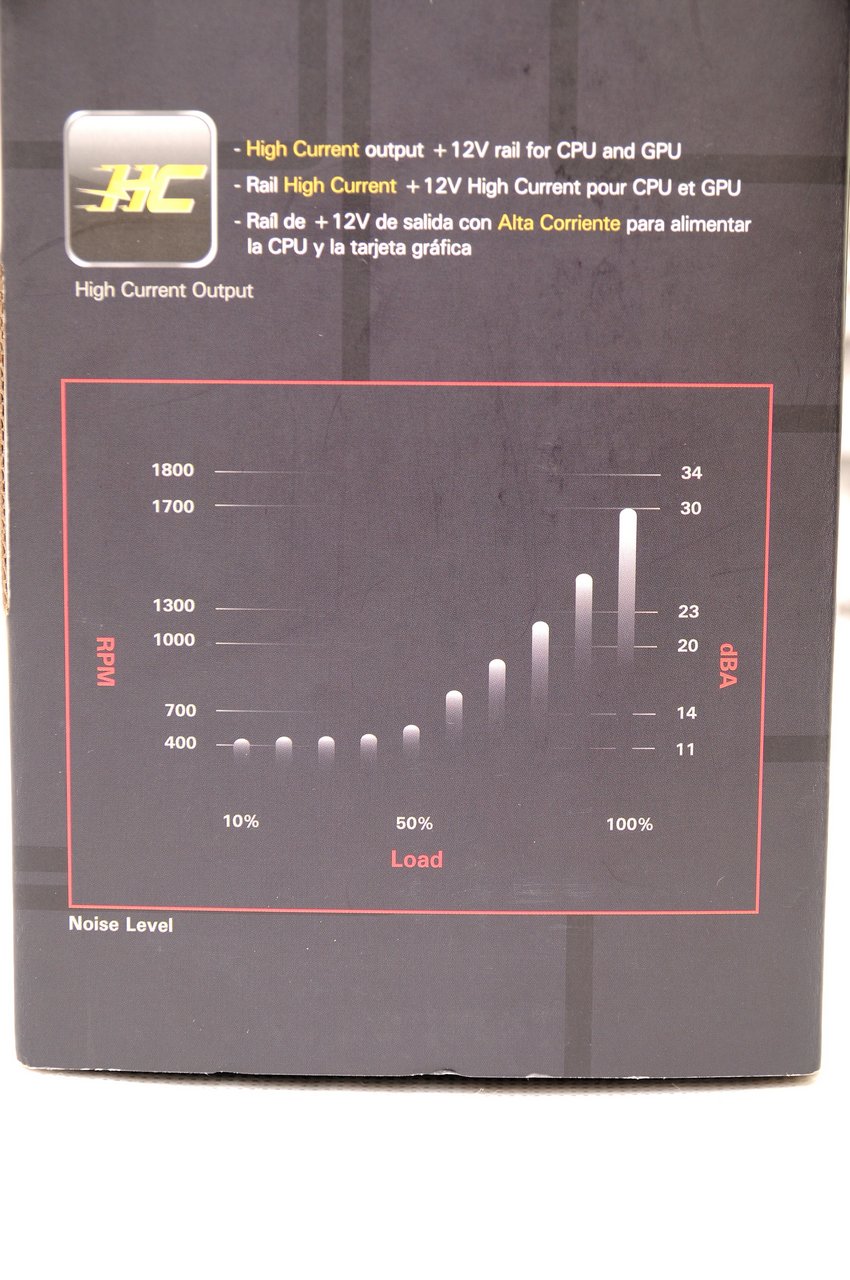

在外包裝的一角：附上了負載與轉速的策略設定圖，在70%附載以前都還算是在低轉速運
作。
http://picx.xfastest.com/shadowsfalltw/hcg620/05.JPG

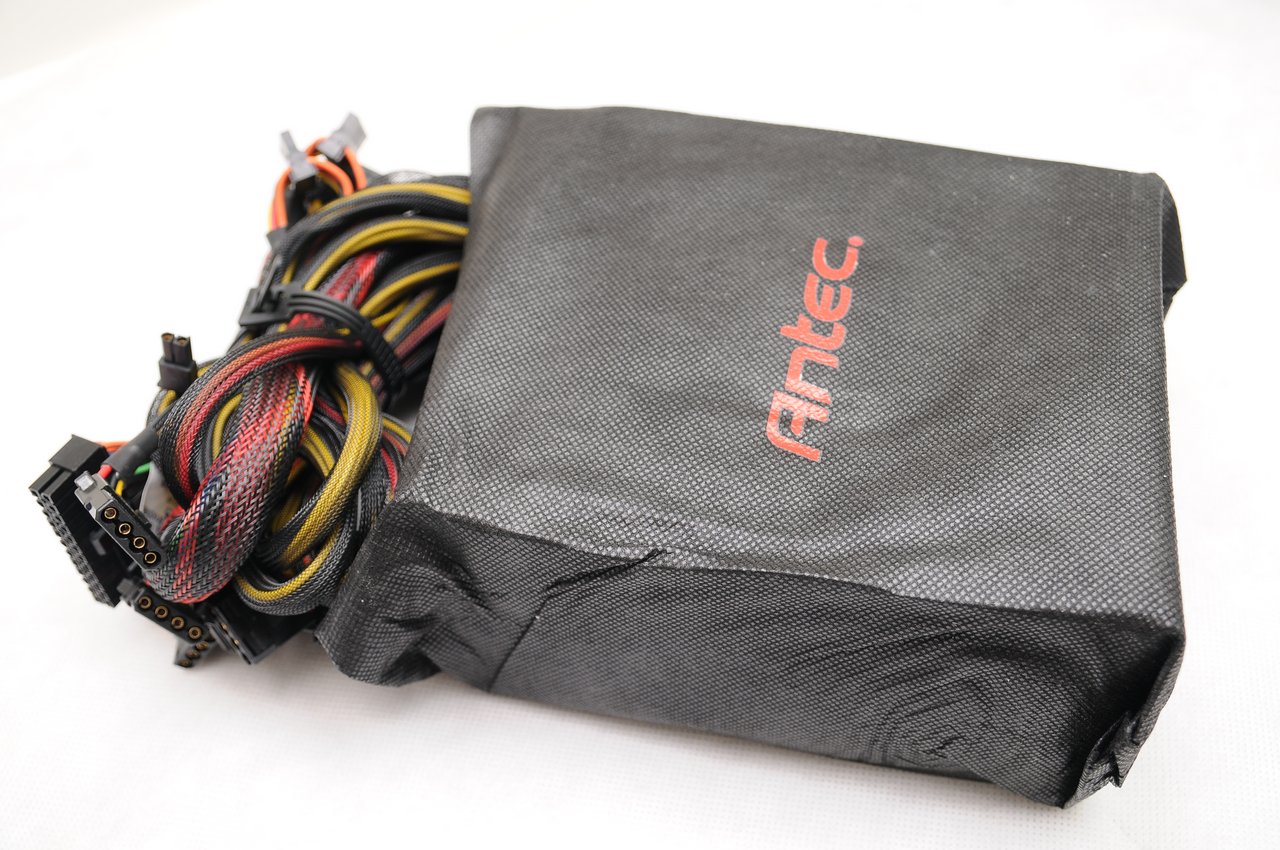

本體還有一個布袋防止刮傷：
http://picx.xfastest.com/shadowsfalltw/hcg620/06.JPG

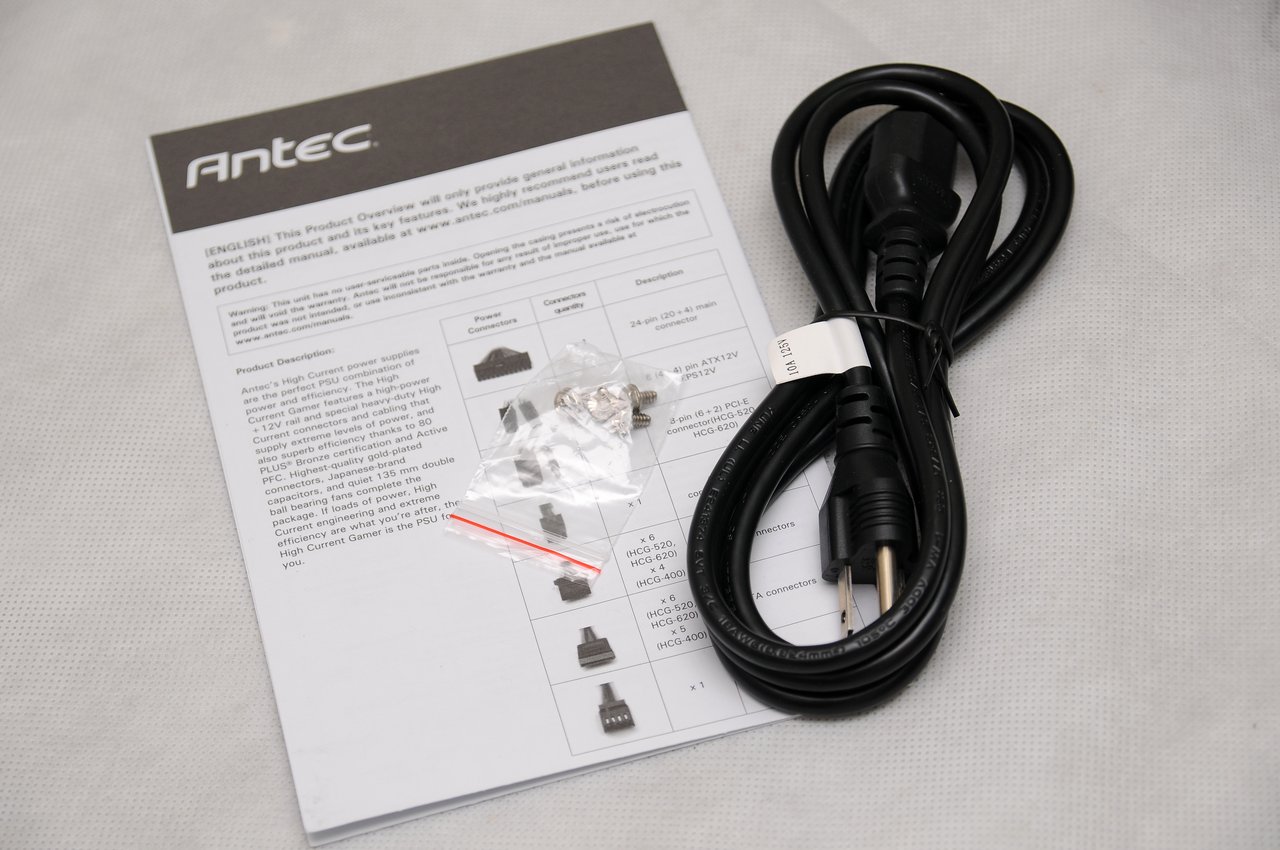

配件一覽：
http://picx.xfastest.com/shadowsfalltw/hcg620/07.JPG

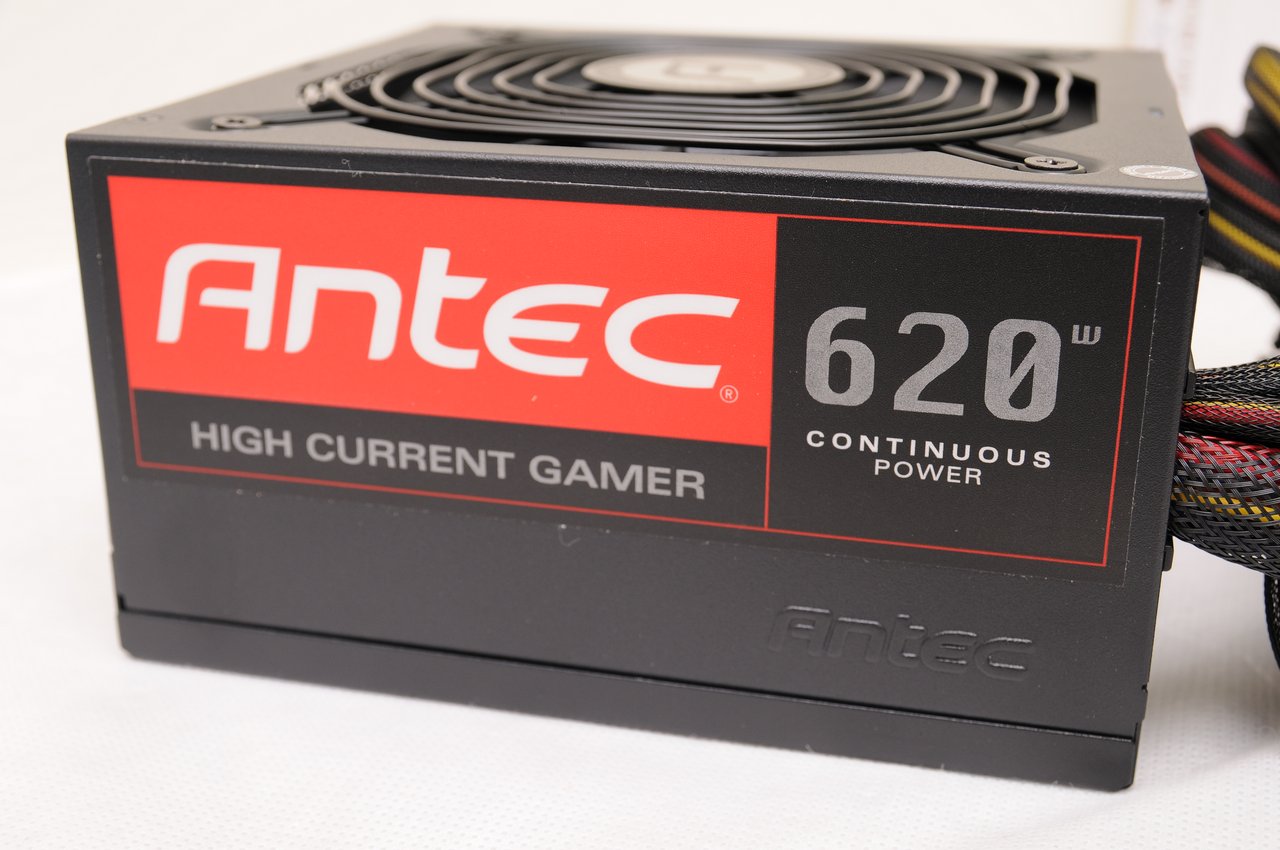

驗明正身：620W
http://picx.xfastest.com/shadowsfalltw/hcg620/08.JPG

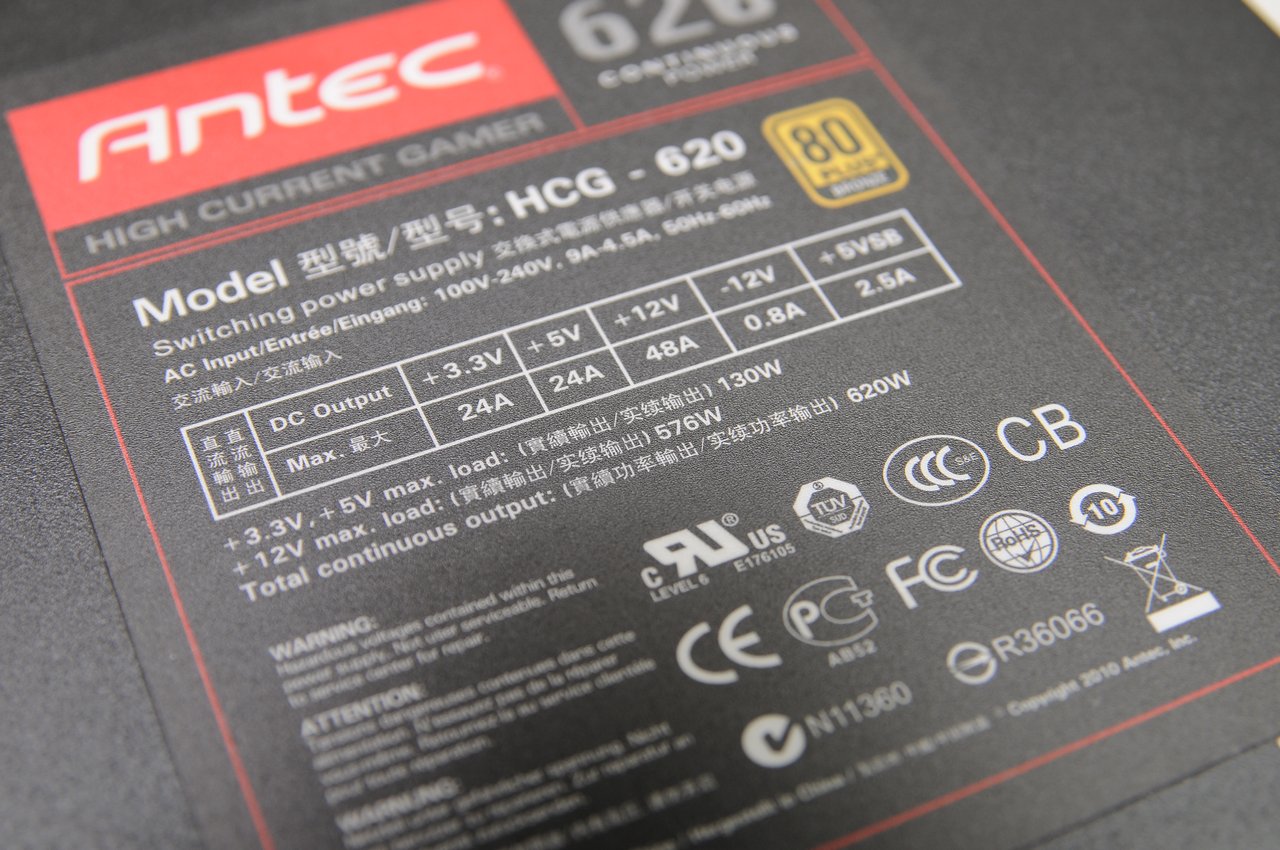

各路輸出配置：12V達48A、576W連續輸出，3.3V及5V分別達24A，合併達130W
http://picx.xfastest.com/shadowsfalltw/hcg620/09.JPG

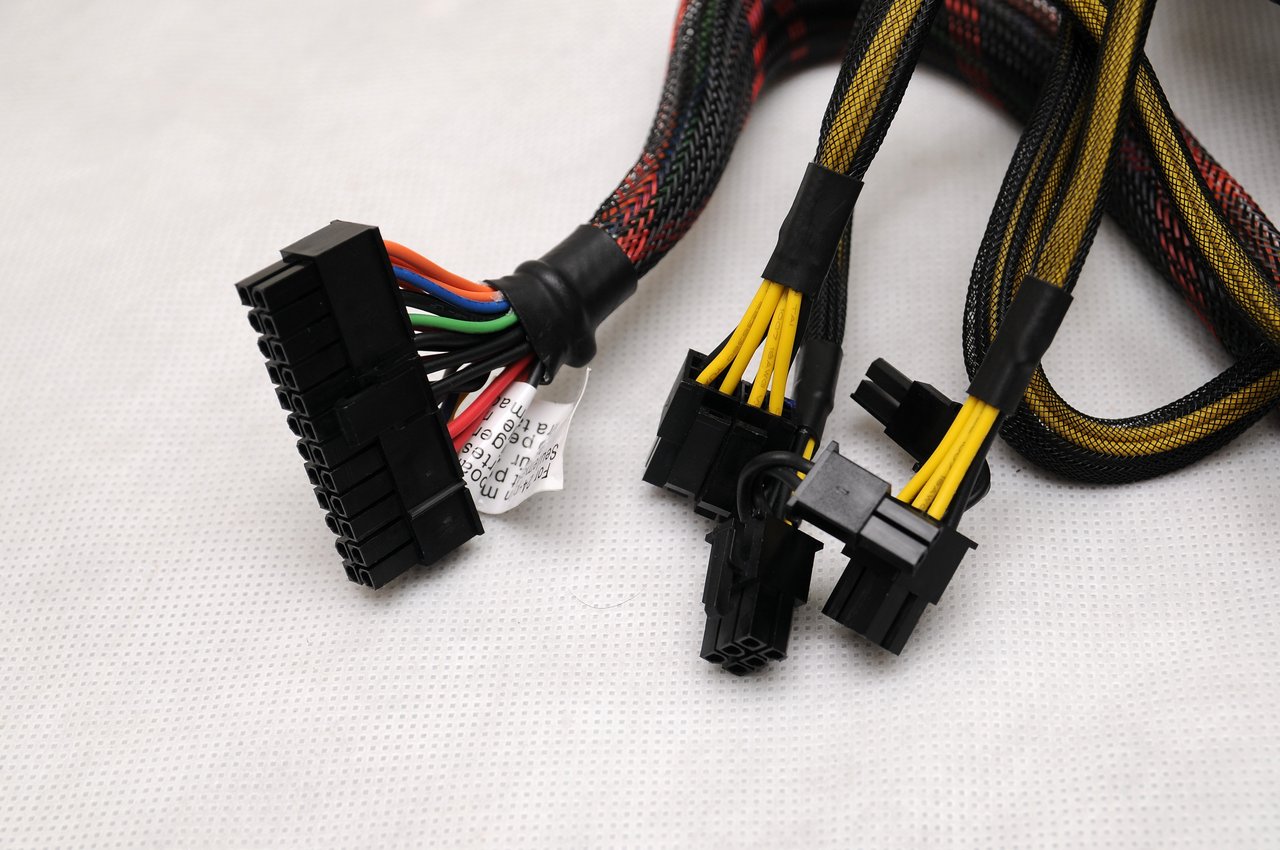

輸出線組：分別為ATX24P、CPU EPS 4+4PIN、PCIE 6+2PIN*2
http://picx.xfastest.com/shadowsfalltw/hcg620/10.JPG

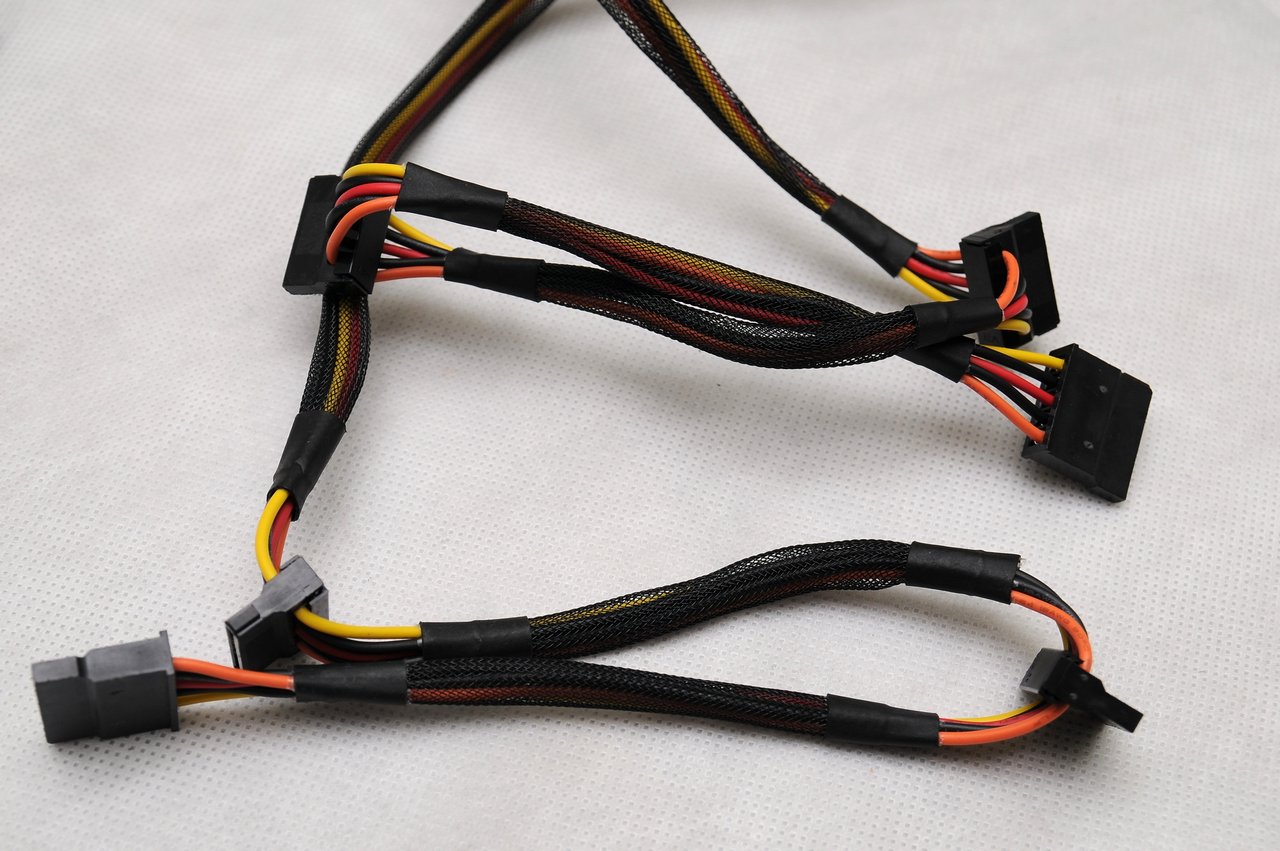

SATA 5PIN*6(每線3個)：
http://picx.xfastest.com/shadowsfalltw/hcg620/11.JPG

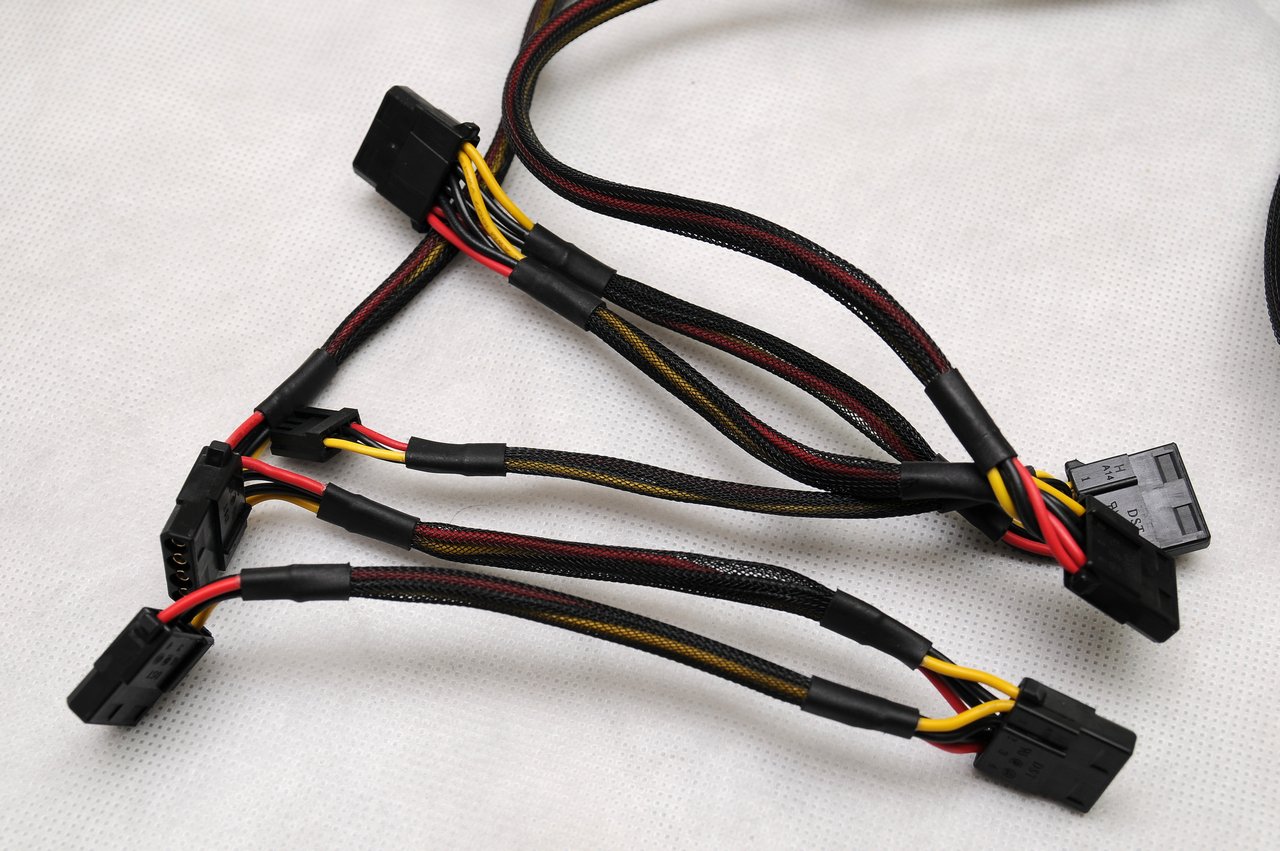

周邊裝置*6(每線3個)+軟碟機小4pin：
http://picx.xfastest.com/shadowsfalltw/hcg620/12.JPG

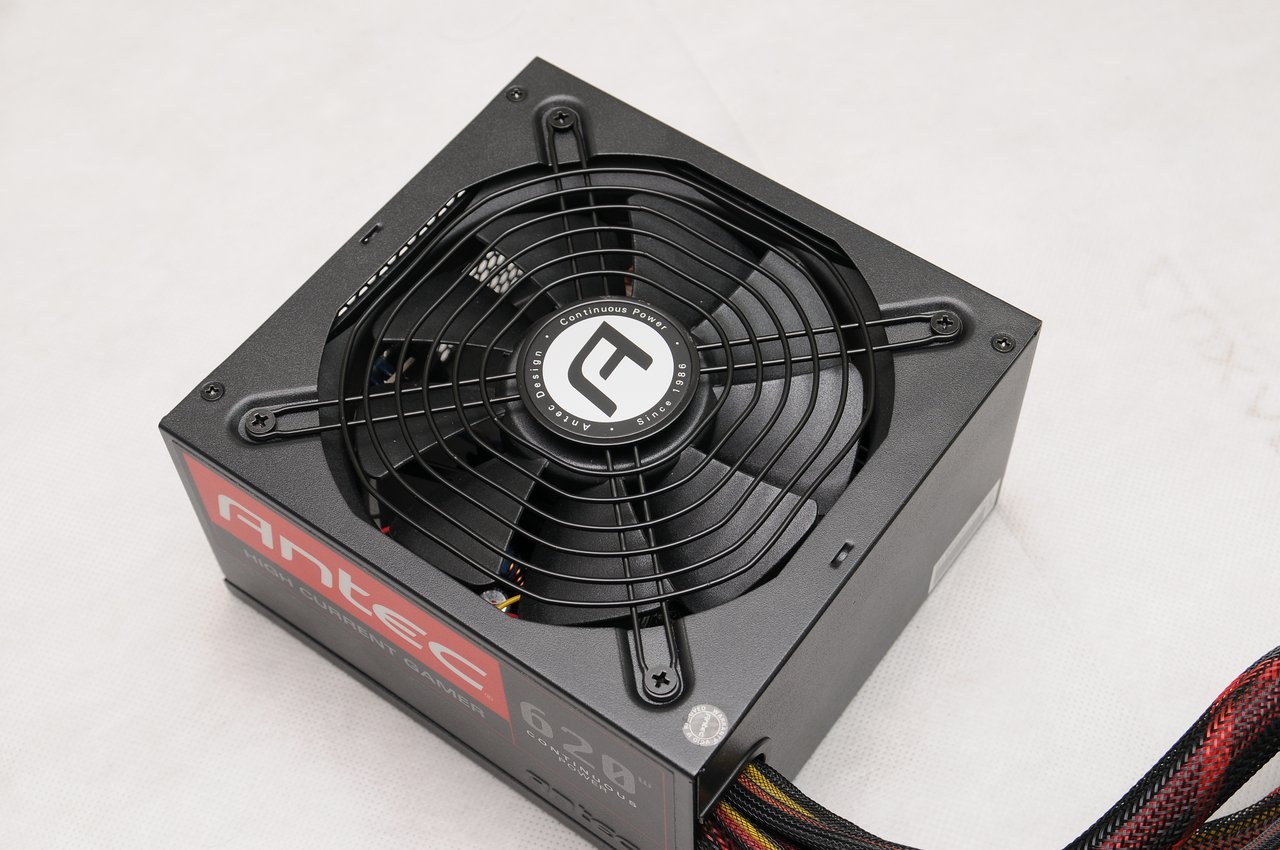

風扇開口：另外貼上了Antec貼紙裝飾。
http://picx.xfastest.com/shadowsfalltw/hcg620/13.JPG

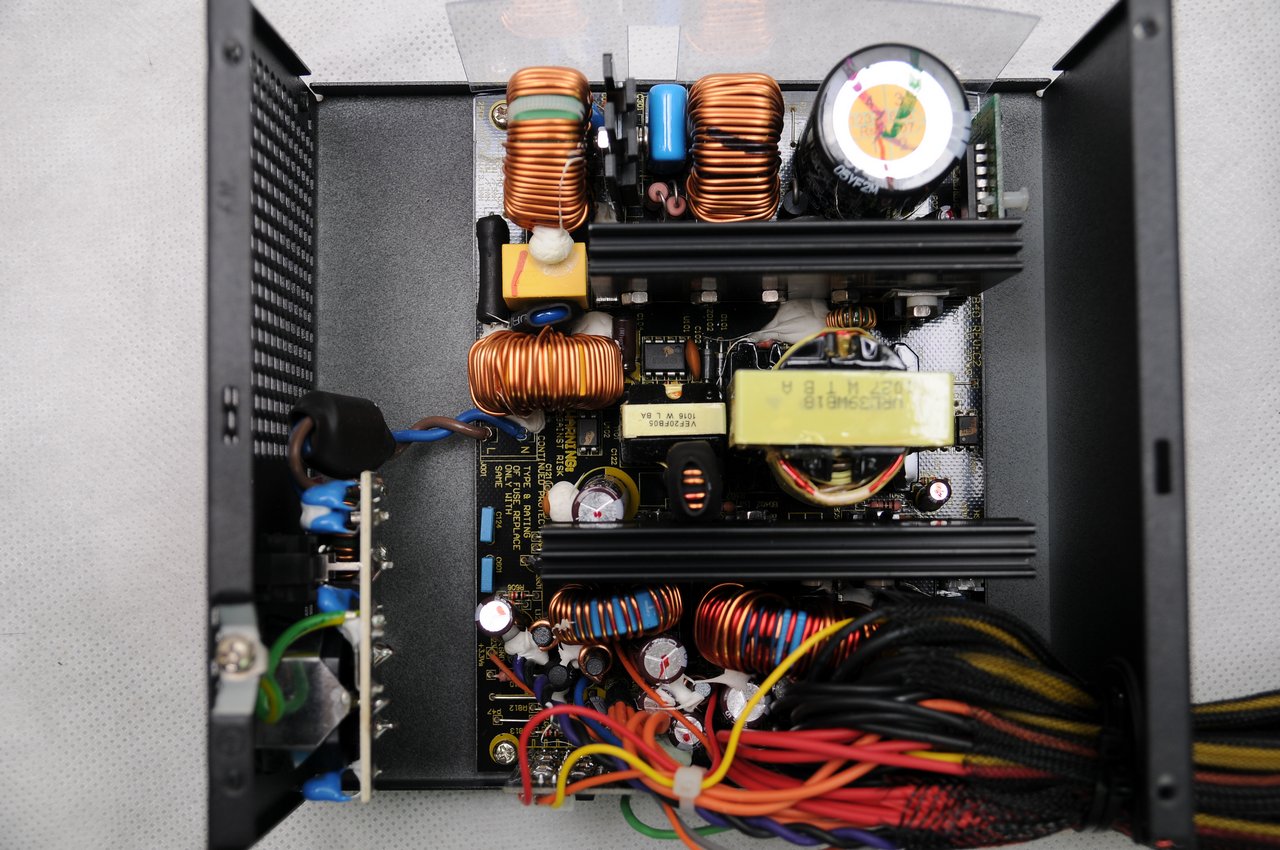

內部架構一覽：為海韻代工之S12II Bronze 銅牌方案。
http://picx.xfastest.com/shadowsfalltw/hcg620/14.JPG

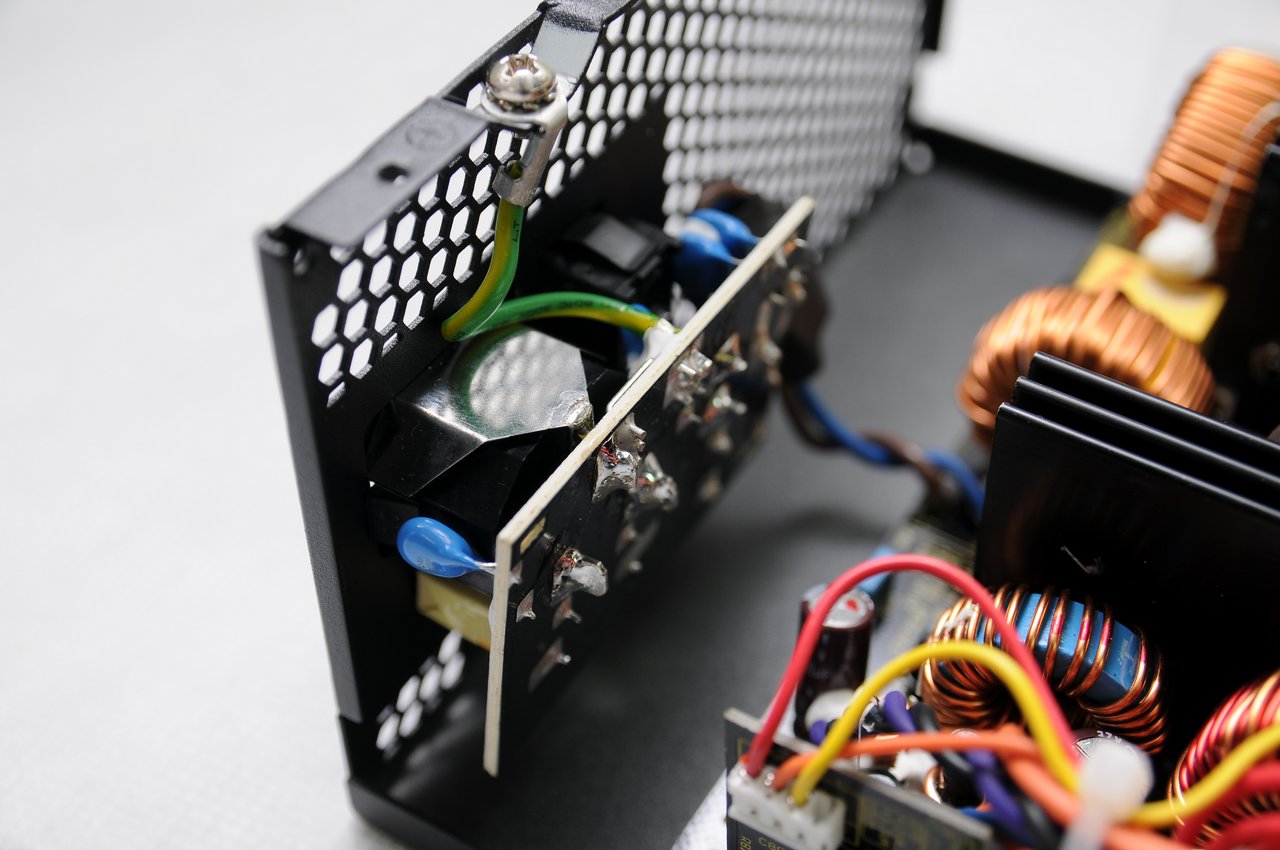

市電輸入以及第一級EMI濾波部分：採用獨立子卡設計：
http://picx.xfastest.com/shadowsfalltw/hcg620/15.JPG

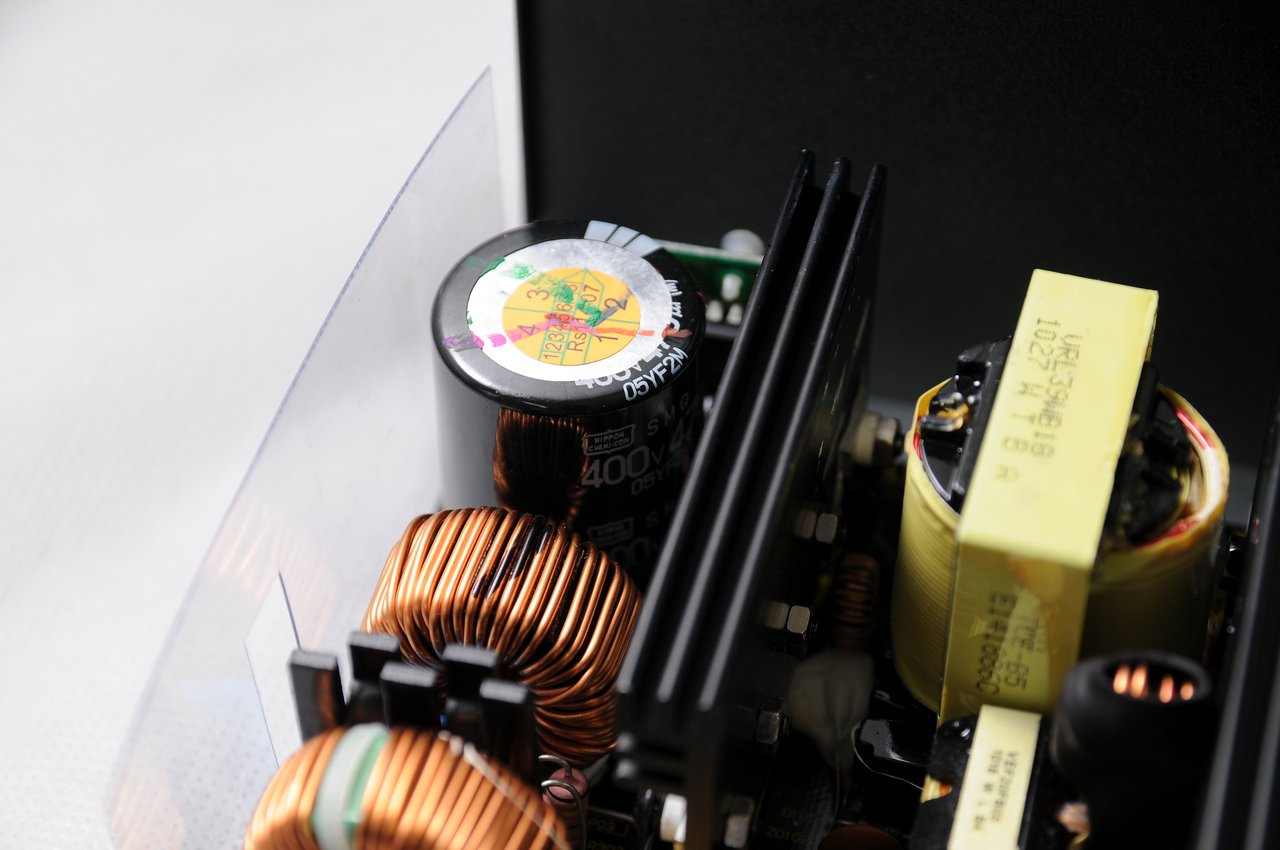

APFC電容採用NCC製造SMQ級400V、400uf電解電容：
http://picx.xfastest.com/shadowsfalltw/hcg620/16.JPG

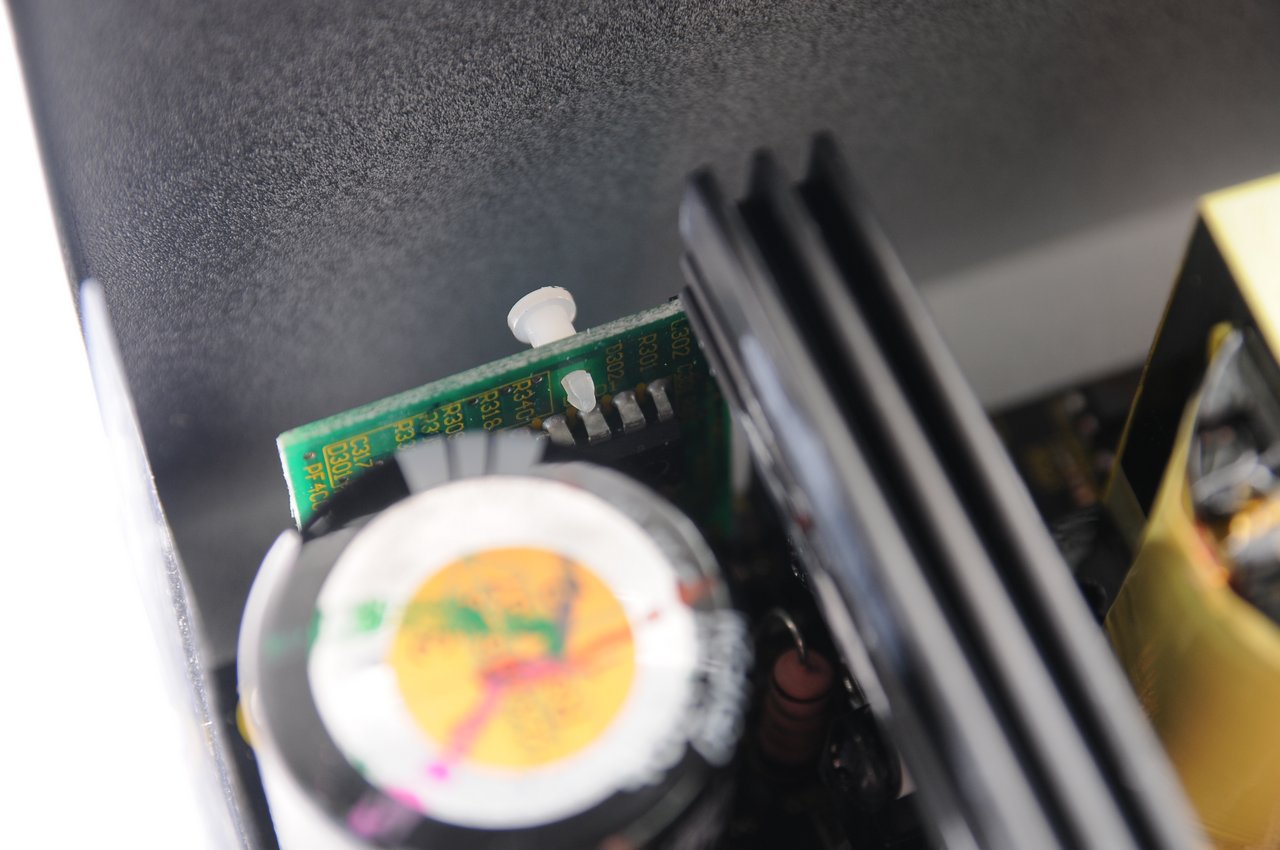

此處為PWM核心控制晶片子卡：
http://picx.xfastest.com/shadowsfalltw/hcg620/17.JPG

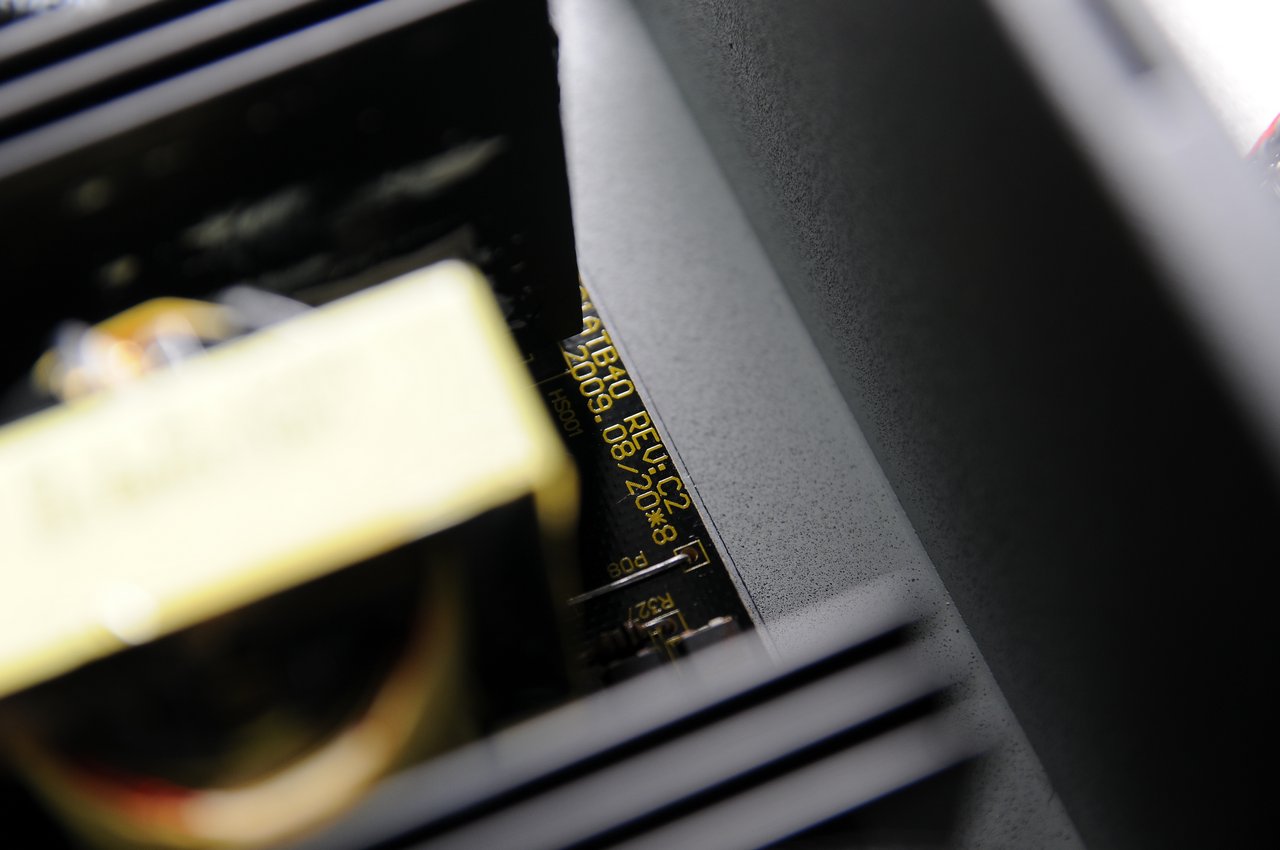

PCB編號：版本C2於2009改訂。
http://picx.xfastest.com/shadowsfalltw/hcg620/18.JPG

主變、5vsb變壓器以及磁性調整放大元件，可以看出為單磁性放大。
http://picx.xfastest.com/shadowsfalltw/hcg620/19.JPG

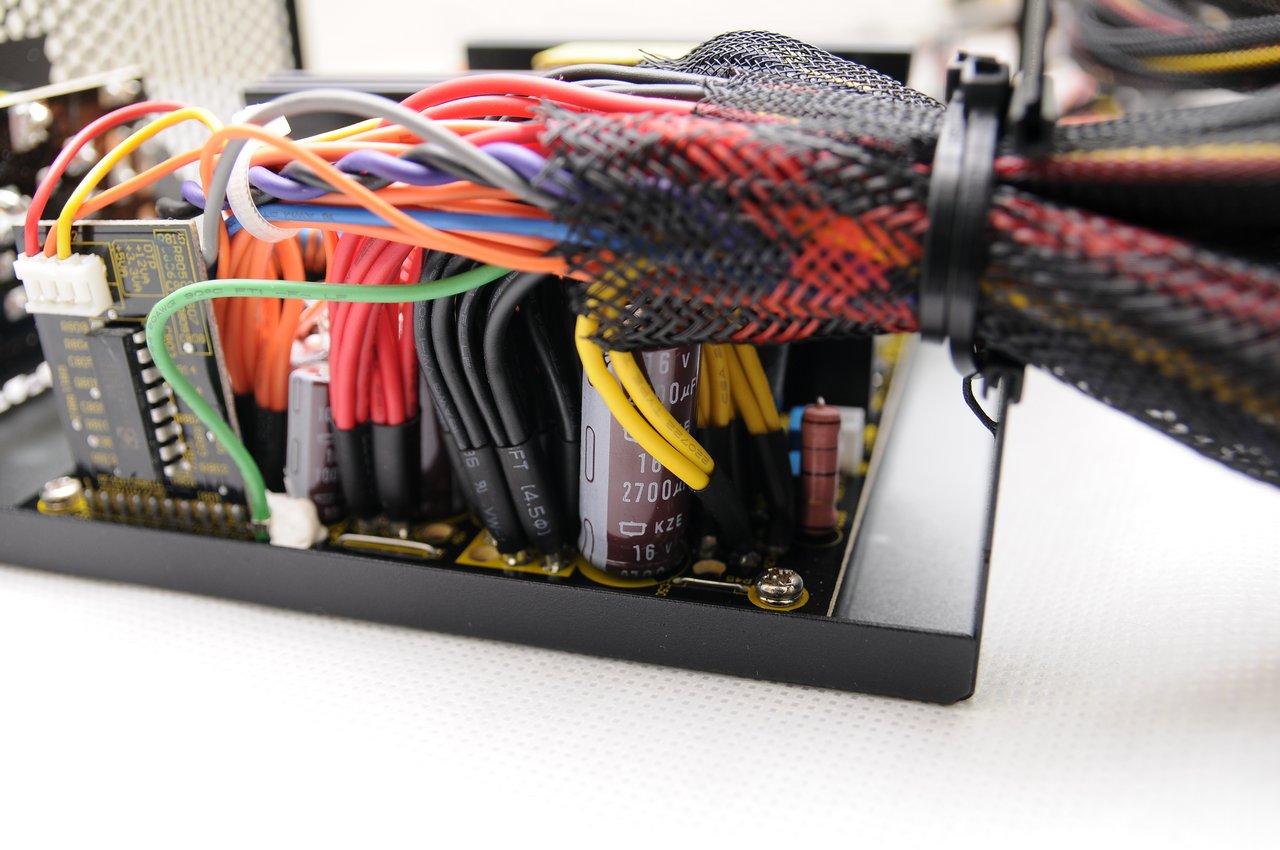

二次側：全日系KZE電容，出線處皆有熱縮套絕緣。
http://picx.xfastest.com/shadowsfalltw/hcg620/20.JPG

電源管理監控晶片子版，與一般的S12II BRONZE採用的HY-510N不同，改用了具有OCP功能
的PS223，改善了S12II最讓人詬病的無過電流保護。
http://picx.xfastest.com/shadowsfalltw/hcg620/21.JPG

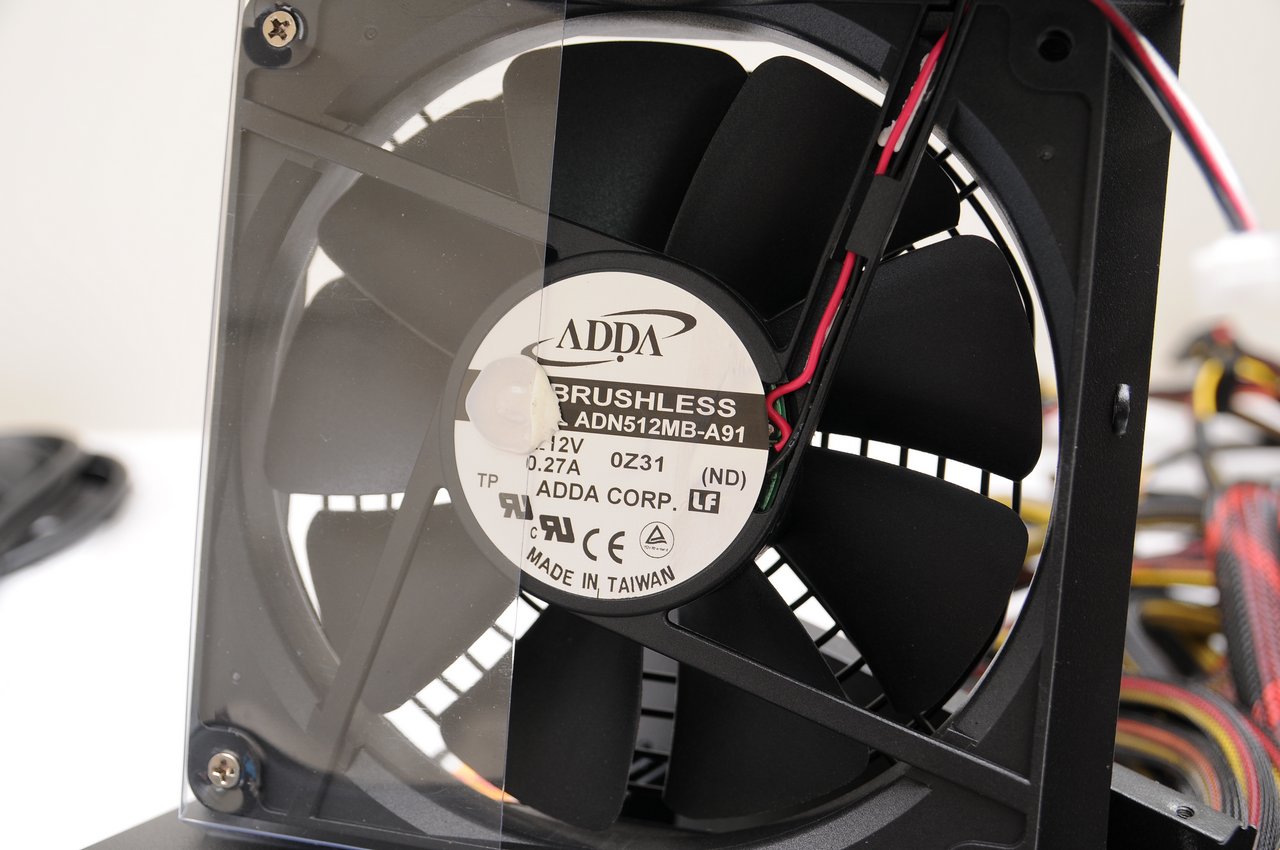

風扇採用ADDA的雙滾珠風扇ADN512MB-A91：
http://picx.xfastest.com/shadowsfalltw/hcg620/22.JPG
接下來就是測試了。

測試平台：
處理器：AMD X6 1100T@3.65G
主機板：ASUS CrossHair IV Formula
記憶體：Kingston HyperX H2O
VGA：HD6970
散熱器：ThermalRight VenomousX
Power：Antec HCG-620
HDD：WD500G AAKS
OS：Windows7 &Catalyst 11.4
室溫：２５度

測試方式基本上向LSI狼大的測試看齊，採用可電腦紀錄的電表紀錄負載下的電壓波動，
另外沒有紀錄各路電流來估算轉換效率，單就以玩家能做到的角度來盡量求公正的電壓變
化紀錄。

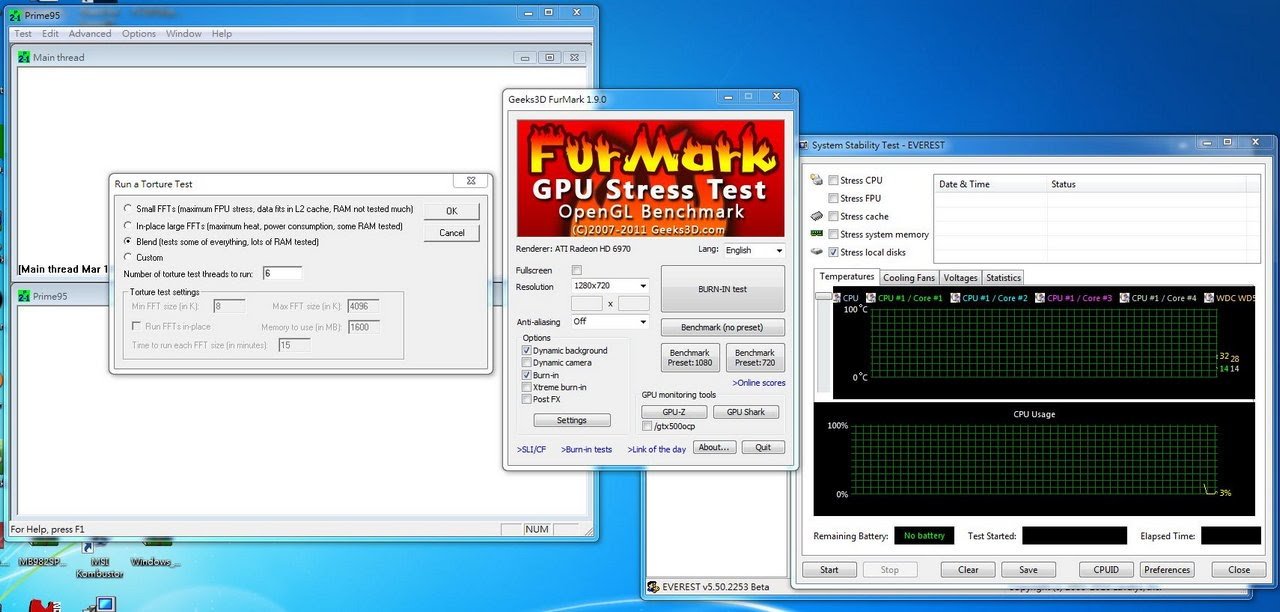

測試方法為同時進行FURMARK(非XTREME BURNING)、PRIME95 (LARGE)、EVEREST磁碟測試
，每次進行10分鐘量測電壓，並且在每次測試之後閒置再進行下一次量測。
http://picx.xfastest.com/shadowsfalltw/hcg620/set.jpg

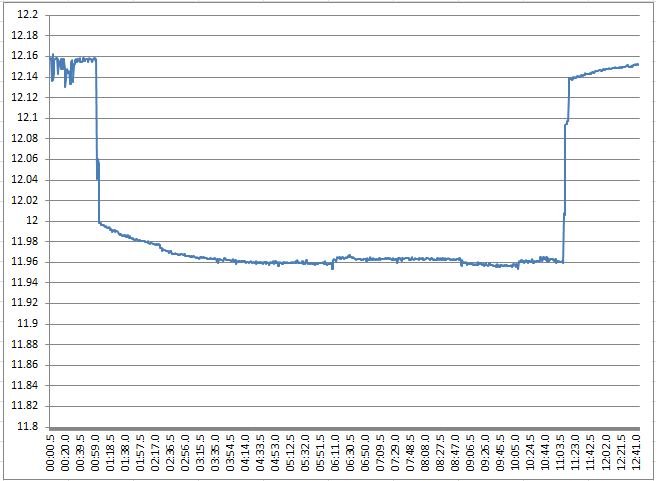

CPU接頭處12V電壓：每格電壓0.02V
http://picx.xfastest.com/shadowsfalltw/hcg620/cpu12v.JPG

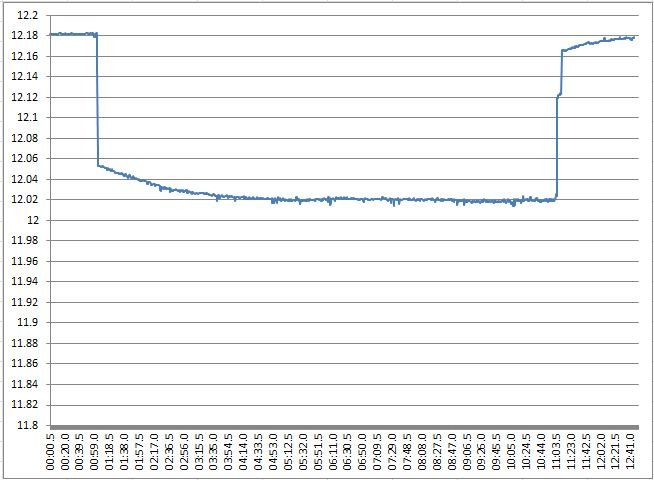

PCI-E接頭12V電壓：每格電壓0.02V
http://picx.xfastest.com/shadowsfalltw/hcg620/pci-e12v.JPG

3.3V輸出電壓：每格電壓0.002V
http://picx.xfastest.com/shadowsfalltw/hcg620/3v3.JPG

5V輸出電壓：每格電壓0.02V
http://picx.xfastest.com/shadowsfalltw/hcg620/5v.JPG



整體上來說，考量到S12 系列架構已經問世已久的前提之下…輸出品質算是良好，
唯有CPU接頭因為選用CPU負載較高緣故壓降稍大，達到約0.192V，但輸出曲線也還算平穩
，
PCI-E 12V輸出就相對理想很多，壓降達0.16V。
另外因為採用單磁性放大，12V與5V共用繞組的緣故，5V免不了出現了因為12V負載攀升而
出現不降反升的情況，
但是應該有針對此處進行調整，因此5V的升幅反而不明顯。


--
S12跟ENP-51X0一樣不死，換個監控晶片馬上再戰，真可怕

--
