前天下午發現我的PS2播放CG動畫的時候會delay..
接著晚上之後完全讀不到DVD片子..
後來我把主機直立之後,竟然都讀得到片,而且非常順暢..
(就好像有人把PS主機倒放著玩的功效)
可是以直立的方式玩遊戲,我的片子都會刮得很慘..
最外圈0.5公分的範圍刮了好多圈密密麻麻的..
(也不曉得我這台為什麼會這樣=_=)
後來看到板上第6273篇-◆ 素人的PS2拆解 (一萬型清理讀取頭用)
以及此篇之後的相關討論...
發現這可能是DVD雷射讀取頭焦距的問題..(我自己形容為近視@@)
根本不需要去換一顆讀取頭..
所以決定自己也來調整看看..
可是打開內部才發現跟 10000型的構造很不一樣..
裡面螺絲的位置都大不相同..
我完全不知道要怎麼調整..
後來稍微研究了一下..
發現其實很簡單..
只要調整四個主要的螺絲應該就可以了..
一試之下竟然成功,又得到一台新的PS2
如果您的PS2沒有原廠的保固..
而且有跟我同樣問題又不想花錢拿給店家修理的朋友..
在此跟您分享我的經驗-(有任何後果請自行負責喔)
-----------------

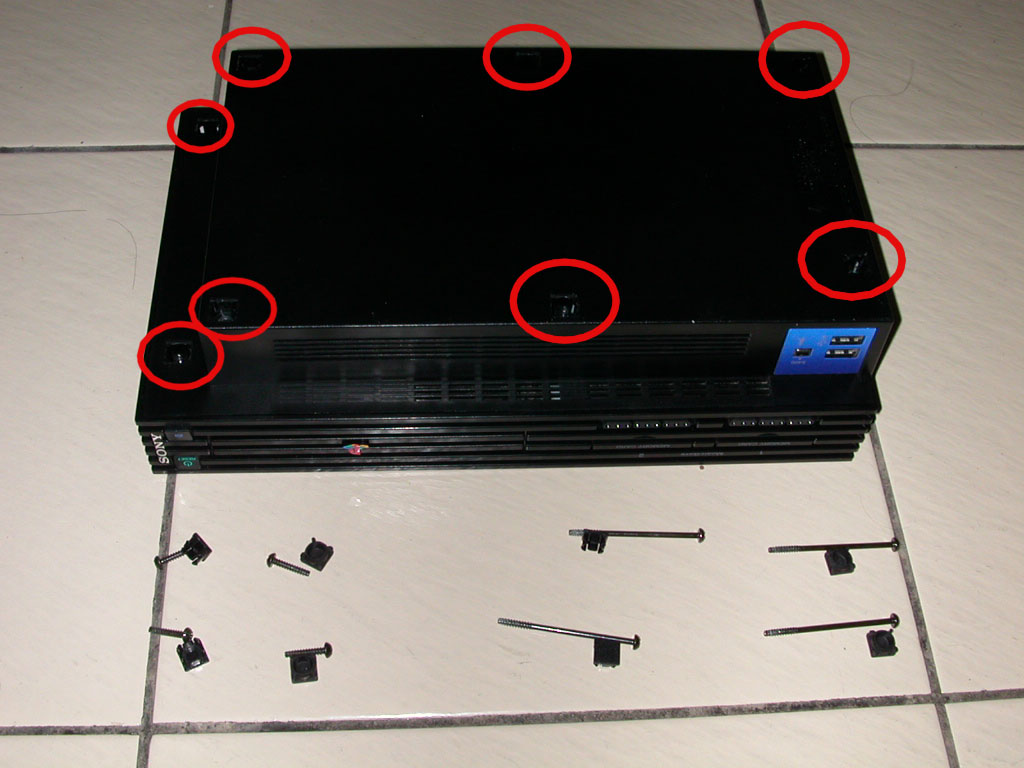

首先拆開PS2底部八根螺絲..(打開方形膠墊可看到螺絲)
http://tsk.webhostme.com/images/ps2/ps2-01.jpg
然後翻到PS2正面,從上方打開上蓋..
要小心上蓋有排線連著主機,弄斷就糟囉..
排線大概在RESET按鈕側邊的位置..

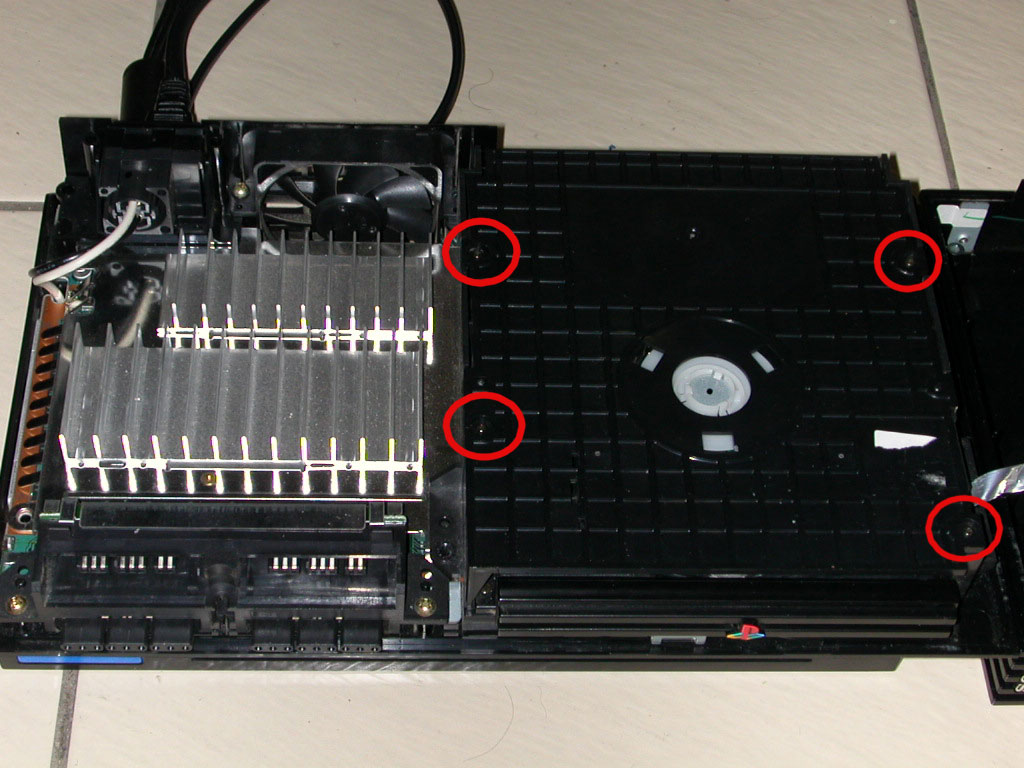

接著拆開光碟上蓋四根小螺絲..
http://tsk.webhostme.com/images/ps2/ps2-02.jpg
然後打開上蓋..
就可以看到雷射讀取頭囉..(順便可以清一下)

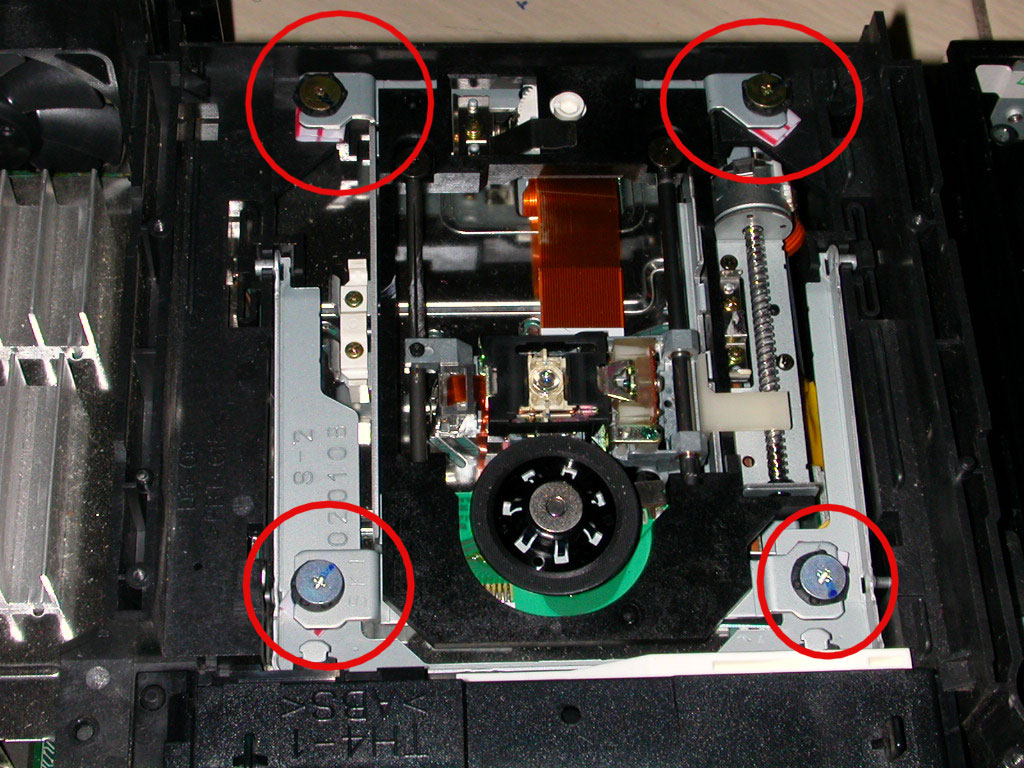

然後插上電源打開光碟托盤...就現出整個讀取頭模組的全貌囉..
仔細一看應該可以發現四邊有四顆大螺絲...(很明顯)
http://tsk.webhostme.com/images/ps2/ps2-03.jpg
每一顆螺絲都搭配著一個黑色的圓形小軟墊支撐著"讀取頭模組"
我們現在要鬆開螺絲把每個小軟墊墊高一些..以架高讀取頭..
至於要墊多高,自己要一邊調整一邊測試..
我是用塑膠吸管,剪出四個小段,壓扁之後在中間挖個小洞..
然後每拆一個螺絲就放一個塑膠管到小軟墊的底下再鎖回螺絲..
一個一個慢慢調整螺絲的鬆緊高度..
調好之後就測試看看..
把光碟上蓋鎖回去就好..(失敗的話可以馬上打開來再調整)
放進最難讀取到的片子..
雷射讀取頭經過適當的調整之後..
應該可以很輕鬆的讀到片子..
CG動畫也不會Delay..
遊戲中也不會有讀取頭一直好像讀不到資料的聲音..
真是太棒了..
----------
小弟並非專業,不懂專業用語,而且文筆不好,
謝謝各位耐心看完這篇文章..
--
