作品說明與心得：

在某天噴補土的時候，發現噴嗆中間會流汁，還流的很多，於是帶著冒險與不安的心情，
將我心愛的GA-135分解了...

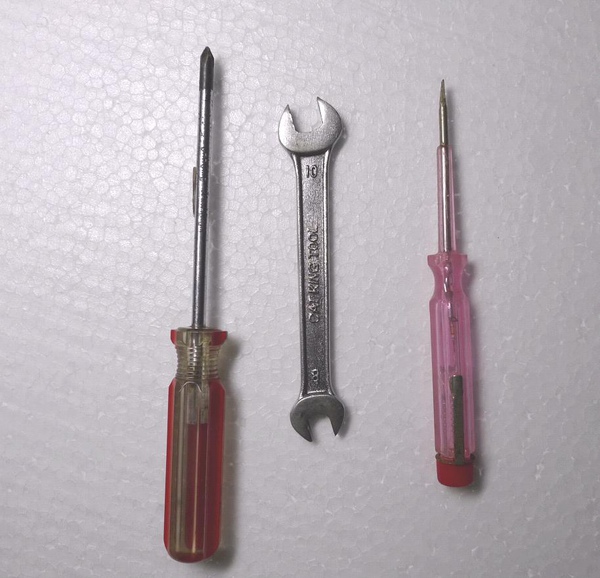

工具

http://pic.pimg.tw/birdman10411/e4947fd330e15dc8d17c1014f915fda7.jpg

1. 十字螺絲起子x1

2. 胖瘦一字螺絲起子各一

3. 10號板手x1

4. 警慎的心x1

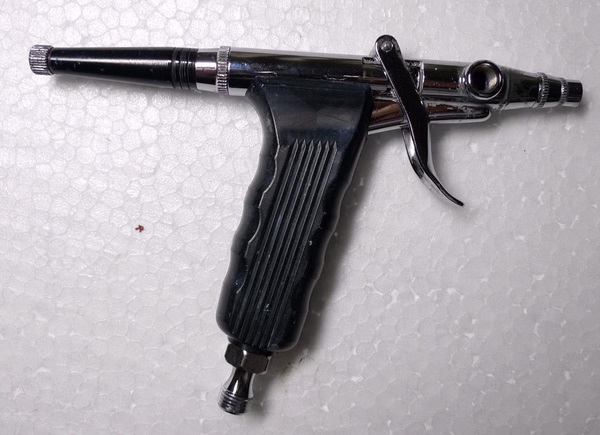

http://pic.pimg.tw/birdman10411/e759d6307aa5e61559704f13100b92dd.jpg
http://pic.pimg.tw/birdman10411/4e84889940ba1d18dbb10a039b3f573a.jpg

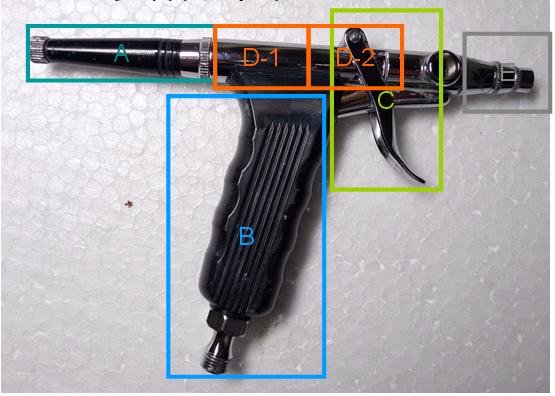

首先來看看噴槍整體，噴槍本體大致可分為A, B, C, D, E五個部份。 接下來會依照A~D
的順序介紹如何拆解此噴槍。

(你說: "E部分勒?" E部分大家都會拆啦!!)


A

http://pic.pimg.tw/birdman10411/71379d4f3bf3a39f5e351999116fb5da.jpg

1. 首先轉動後端黑色塑膠(a)部份，將之取下。

2. 將噴針固定環(b)取下，再取出噴針(本例噴針已先取下)

3. 將此部分(c)旋出(我沒鎖很緊，用手應該可以轉開)

4. 取出彈簧(d)、噴針固定座(e)

5. 彈簧與噴針固定座

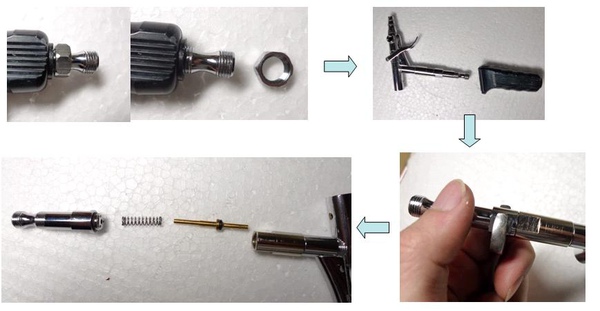

B

http://pic.pimg.tw/birdman10411/b74c9a8d2d6e13e56b921c1ea4ca5414.jpg

1. 用板手取下握柄下方螺帽(f)  (請自行找大小適當的...)

2. 分解後的樣子。

3. 可以注意到拆下握柄(g)後，下方為兩截式的結構

4. 拿出10號板手，將最下方的地方旋開

5. 旋開後的內容物排列，由左至右編號為(h)(i)(j)

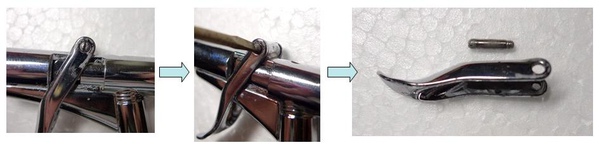

C

http://pic.pimg.tw/birdman10411/eda121446116b976b5a4d1bfe44b126e.jpg

1. 現在將目光放在扳機的部份

2. 拿出一字起子旋出螺絲(k)

3. 旋下後的螺絲(k)與扳機(l)。

4. 螺絲部份也請小心保存。

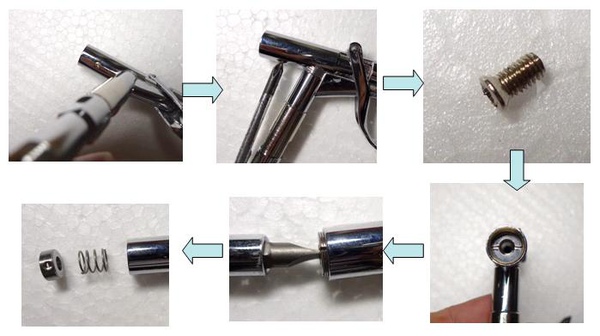

D-1

http://pic.pimg.tw/birdman10411/e53328a502d59b21f616fca33c1d3ffd.jpg

1. 將噴槍翻轉到下方，可以看見一顆螺絲(m)

2. 用十字起子將螺絲(m)轉起

3. 螺絲很小，請好好保存。

4. 將噴槍翻轉，噴嘴朝外，可看見此結構

5. 用符合size的一字起子將此結構(n)旋起

6. 取出結構(n)與彈簧(o)

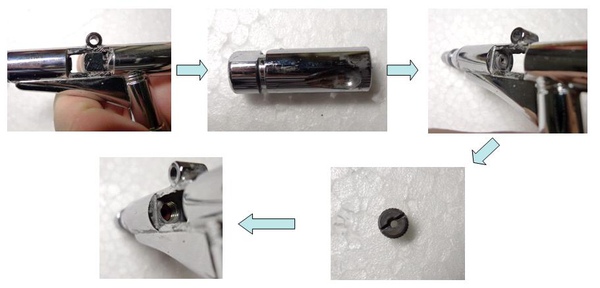

D-2

http://pic.pimg.tw/birdman10411/ab5fdd587aa9d3297b93db48cbb94dc5.jpg

1. 將此部分(p)往後推，若無法完全推出，可拿一字起子輔助。

2. 取下後的樣子，此部分與扳機連動，控制噴氣與否

3. 翻轉噴槍，可看到此結構

4. 用一字起子將此部分旋開，圖示為旋下後螺絲(q)的樣子，旋鬆旋緊可控制o ring對噴
針的鬆緊程度。噴槍槍體編號為(r)

5. 往內看去，可以看到一個橘色的東西，那就是O-ring了，噴漆的時候會不會漏液就看
他了。會漏就找商家買個回來換就是了，價格很便宜。

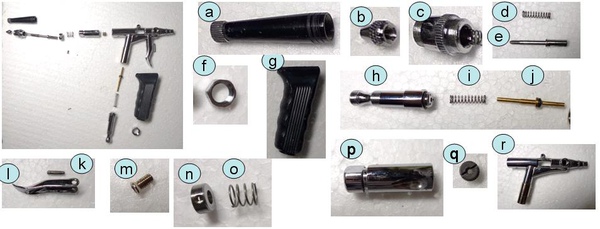

綜觀

http://pic.pimg.tw/birdman10411/a11e4ed43e29c8745a8a60079230372d.jpg

大部分解到此，點點零件數，總數18個。如果有少的話......






















趕快去找阿!!!還傻在這幹嘛??!!




謝謝各位，敬請批評指教！（若不需要版友指點，請刪掉這行。）


(所有括弧內的提醒文字請記得刪除。)

--

--
※ 發信站: 批踢踢實業坊(ptt.cc)
◆ From: 61.224.231.74
推 EXODUS:好文幫推  這我也有一把
→ hbirder:有沒有人知道 這把跟GP-01到底是不是同樣的啊?
推 sisko196:根據我剛剛的拆解，跟GP-01是一樣的結構
→ sisko196:差別只在握把不同
→ sisko196:不知道價格哪個比較高XDDDDDDD
推 EXODUS:應該是跟GP-1一樣XDD
推 sisko196:這篇的維修方法大部分都適用於GP-1，除了握把的部分
→ sisko196:GP-1的那部分結構不一樣
推 gn00061274:大推! 我的也會漏....一直找不到原因T^T
