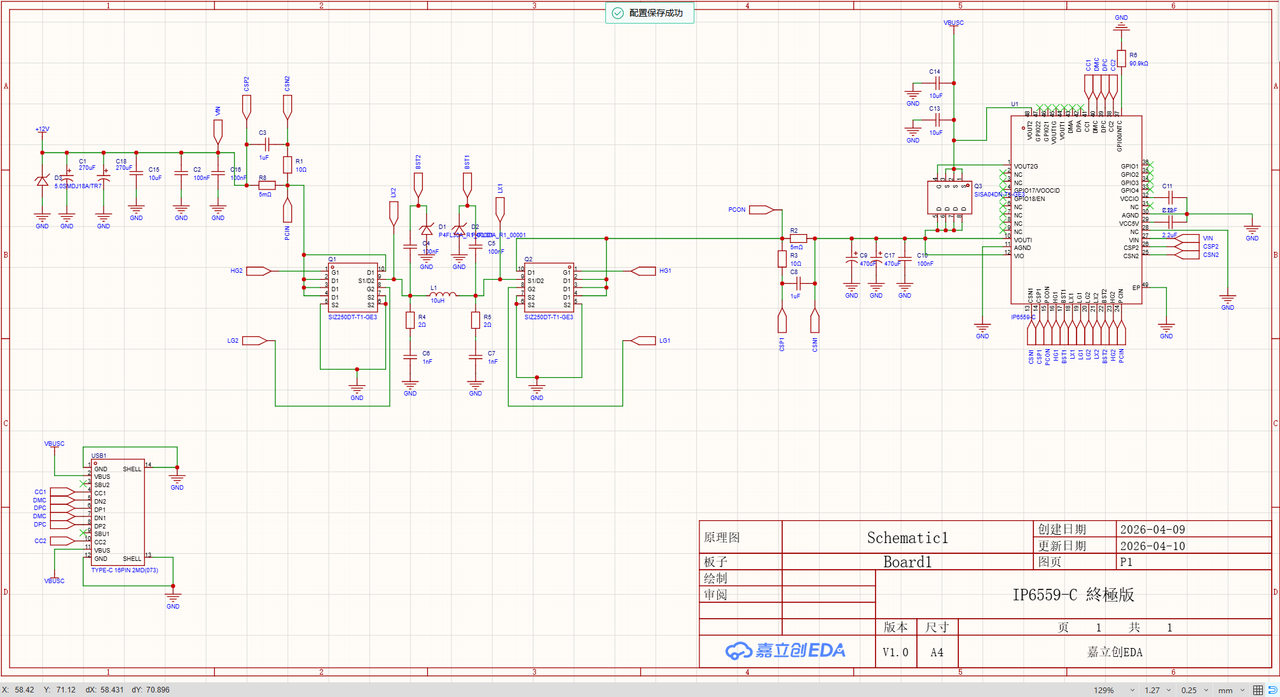

之前在機車版說好要做一系列的USB車充方案 然後計畫有點胎死腹中拉XDD 做完純降壓版本的USB車充後 吸引很多職業電源工程師站內我指導一些後續改良之類的 但也都說我現有版本已經做到很不錯了ㄏㄏ 然後為了完成上中下集的一系列文章 我也試著做一組同時可以升壓又能降壓版本的Type-C車充 同時也加入了快充協議 最大支持60W輸出 畢竟市面上目前礙於種種設計因素(最主要是成本) 充電功率大多都不超過36W 我想說做出一個單口60W輸出的車充 假設上下班途中發現筆電沒電了 也是直接插上去就能在通勤時把電給補滿 就能接著工作(奴性? 超過60W 我怕車用發電機的回充會沒辦法應付這樣的耗電 所以功率就沒有繼續往上做 最後我選了中國的IP6559這塊IC 這顆IC一次擁有了我想教學的QFN封裝(這種類型的封裝很難手焊) +外置MOS(先前是做集成式的 這次做分體式的) 這樣可以在一篇文內 一次講解不一樣的東西 避免重複的資訊一直老調重彈 當然難度也直接提升好幾個檔次 從6個引腳變成30多個引腳 還要外置五顆MOS 結果就是災難的開始 從設計 選BOM 到一個元件一個元件手工焊接出來 https://i.postimg.cc/5y9NWnjJ/5.png

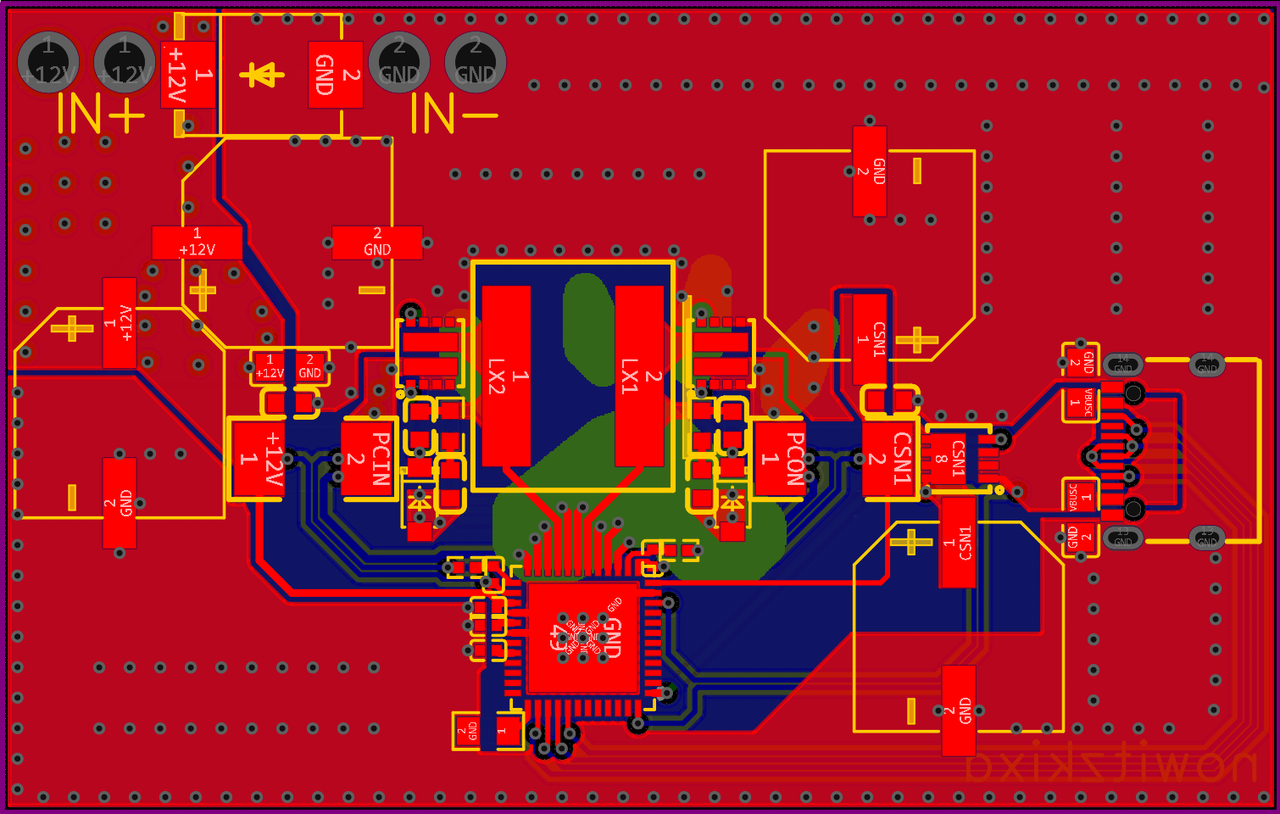

https://i.postimg.cc/g21JLVtq/1.png

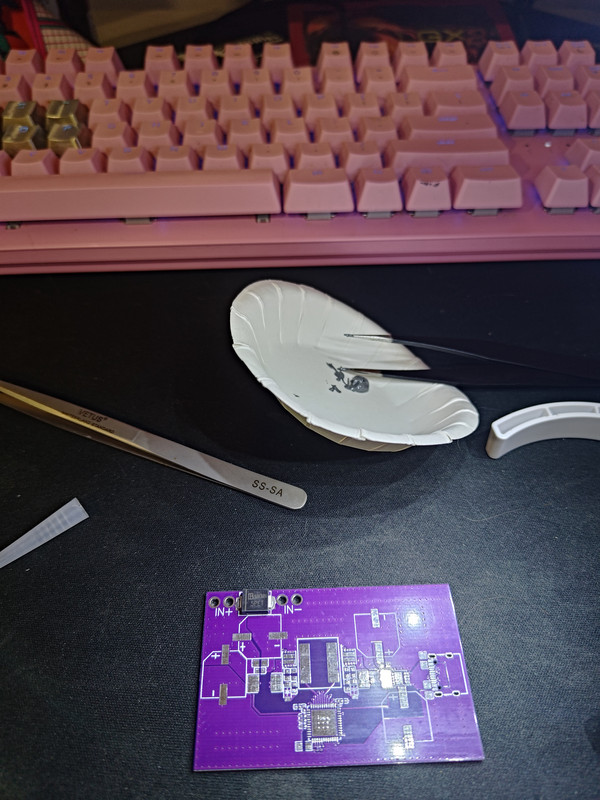

https://i.postimg.cc/dtxQgRFF/334573.jpg

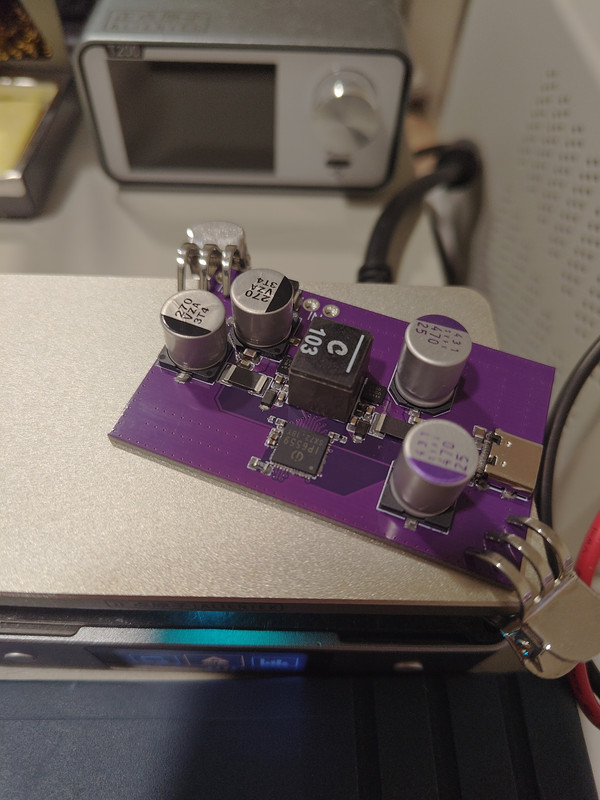

https://i.postimg.cc/htQ4nJ4y/334574.jpg

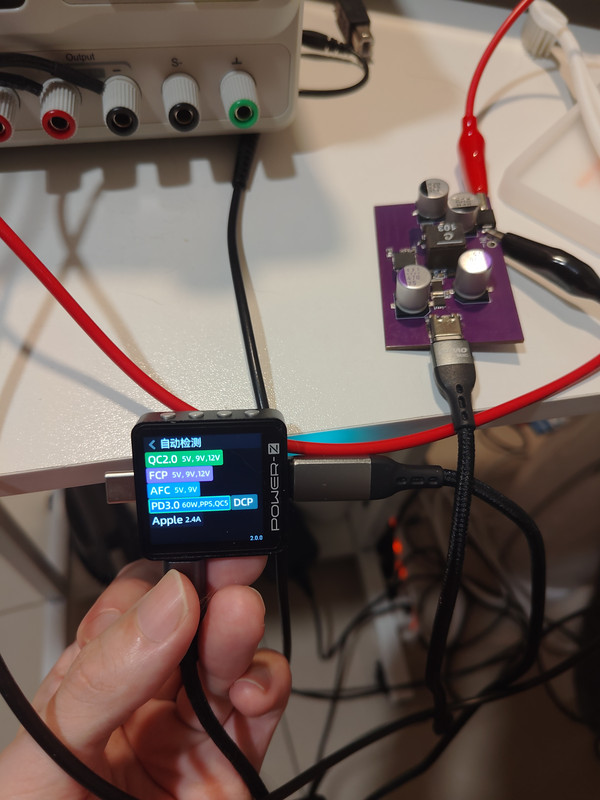

https://i.postimg.cc/43CfxJmm/334572.jpg
花了兩個月 還真的搓出來了 結果 穩定性有夠差 中國元件最哭最哭的地方就是整個detasheet只有短短的20頁 然後裡面還有一半在講廢話 重要的資訊什麼都不跟你說 範本也不給你 電路抄都沒得抄 全憑自己幹 MPS隨便一個電源管理IC的detasheet 少說都80頁起跳 我每次要做電路 就一定把那80幾頁全部先印出來 然後什麼重要的 就把那頁直接貼在磁鐵白板上 這顆IP6559 重要的就兩頁引腳定義 一頁參考電路 剩下的全廢話 甚至根本沒跟你說一些最最基本的重要資訊 比如說功率控制 可以用電阻來宣告IC要輸出多少功率 可能你周邊比較好 就能輸出100W 車用就設定在60W 諸如此類 但這個電阻的值 你必須要自己想辦法猜出來 嗯? 整個沒寫RRRRRRRRRRRRRRRR 阿是要怎麼猜 就好像你去摩鐵 最重要的就是彩虹頻道的密碼 然後遙控器背面沒寫 桌上機沒寫 櫃台說不知道 我要從0000 1234 0123 慢慢試到9999嗎 好 有中國網友真的花了半年試出來了 也寫在電子的開源平台上 很多東西 比如說他規定一些 Mos的選值 根本也跟手冊上的不一樣 他甚麼規定Mos一些開關上的寄生電容 假設1000pf以下 我選個800pf的 在規範內了結果還是不行 然後奇怪了 除了要(猜)出規格 還要(設計)出電路 最後還要替廠商(驗證)可行性 阿這些你在設計這塊IC時都沒做驗證嗎??? 就這樣丟出來賣? 然後還有同一塊IC 不同版本的detasheet 引腳定義不一樣的 可能V1.2版本 14號引腳 可能是NC(免焊接的意思) 然後V1.4 14號引腳突然變成GND(接地)了??? 諸如此類的 挖 說明書變了引腳就不同了 是怎樣 開車南下過濁水溪 吃飯就要從東泉辣椒醬變成豐年果糖了? 官方設計這顆IC的時候 自己都忘了這支14引腳是幹嘛的了嗎???? 然後下個版本 我想起來了 是GND ㄏㄏ 一個先拉你一起坐牢 再一起重畫電路的中國特色同儕感 整個崩潰 兩個月時間搞這個 元件費用也是挺貴的 四五千塊拉一坨中國製造的屎 我原本真的是想說 看他標稱性能不錯 了不起就是設計個電路 還能多難 設計出來 還不是能跑 然後才知道不只是設計電路 整顆IC全要自己驗證過一次 果斷放棄 又要重頭開始找適合的晶片.... 那我這兩個月在幹嘛..... QAQ 太扯了吧 然後中國賣零件的也是夠奇鈀 已經遇到兩次智障事情了 第一次 我買ABC元件 這三個是一套的 然後中國那廠家真的不知道想什麼 ABC元件 其中B缺貨 然後就 「那個B我們缺貨了 A跟C我給您發過去了親」 不是 阿我沒有B元件 我也不能用阿 阿你發貨前 為什麼不先跟我說 我可以選另一套阿 不然我不是就還要再買一次 還要再等一次運送時間 然後順豐快遞 運費170元不含關稅已經夠貴了 還突然就被拆兩單 莫名其妙 第二次 我請他們海外訂貨 光等就等了快14天 14天後來一句 「親 我們這元件外觀上有點氧化 你看可以嗎」 照片一發來 我一看那根本不只是氧化了 根本連包裝都沒了 正常來說要是完全密封的在靜電袋內吧 阿 這種東西 還需要問嗎 就直接換型號 還是重訂了 浪費別人一堆時間 還一直跟我反覆確認 「您不能接受 是吧」 那東西一看就知道不能用了 就像是一碗麵裡面 裡面一隻蟲 「您不能接受麵裡面有蟲是吧」 阿廢話= = 不然怎麼吃 我也不是不跟你們買 你就換一組還是我選其他型號的就搞定了 真心不懂 反正 幫QQ QQ -- ※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 218.164.154.252 (臺灣) ※ 文章網址: https://www.ptt.cc/bbs/Engineer/M.1777608697.A.863.html
hidog: 你購買的量不夠大所以沒辦法找FAE支援吧QQ 05/01 23:57
hidog: 量夠大->叫原廠FAE過來出差當人質 05/01 23:58
marra: 每次看n大的文,都很讓我很想回學校去修電子電路學 05/02 02:04
marra: (上次的文燒到我連老師都看好了,但應該要從上學期開始 05/02 02:05
marra: 所以這學期先旁聽高等演算法 XD) 05/02 02:06
nowitzkixd: 我只是 小散戶 嗚嗚嗚 沒錢沒量就沒人權 05/02 02:44
nowitzkixd: 大學我映像最深的就是通識的美術被當 ㄏㄏ 05/02 02:54
nowitzkixd: 明明開書考 基本上人有到 不要流口水就能過的通識課ㄏ 05/02 02:54
nowitzkixd: 好像平常上課我就愛去不去的 然後我記得考什麼 建築 05/02 02:57
nowitzkixd: 風格 什麼哥德式什麼鬼的 05/02 02:57
nowitzkixd: 講真的 這個能開書考我也不知道要翻哪頁 當時也沒ai 05/02 02:57
nowitzkixd: 能問 05/02 02:57
nowitzkixd: 然後就被當了 傳奇欸 第一次有人隨堂修美術的 原來這 05/02 02:59
nowitzkixd: 也能當人 05/02 02:59
nowitzkixd: 信號與系統也被當一屁股 不知道為啥 ㄏ 05/02 03:00
nowitzkixd: 我覺得有機會的話 真的好想讀碩班 洗個學歷也爽 05/02 03:05
marra: 你還年輕,可以認真上課。我現在大多是去旁聽,加減感受一 05/02 10:12
marra: 下氣氛+活絡腦力 XD 05/02 10:13
nowitzkixd: 我現在在思考的是 這塊板子 我要繼續去驗證 還是放棄 05/02 12:23
nowitzkixd: 暫時拿不定主意= = 05/02 12:24
nowitzkixd: 要驗證的話 就是把這塊幹到好為止 然後再也不買 05/02 12:25
nowitzkixd: 這種寫亂七八糟的產品 05/02 12:25
nowitzkixd: 要放棄的話 就是丟著 轉用MPQ4242這塊IC重新做一塊 05/02 12:26
nowitzkixd: 至少是大廠 05/02 12:26
