Re: [新聞] 男大生租屋處觸電亡!竟是「配電錯誤」

[COLONELLIU (三石宮分)]

小弟我廢物廠務電力輪班仔

基於IEEE Std.80前提下

一般應用在晶圓廠有兩種普遍接地工法

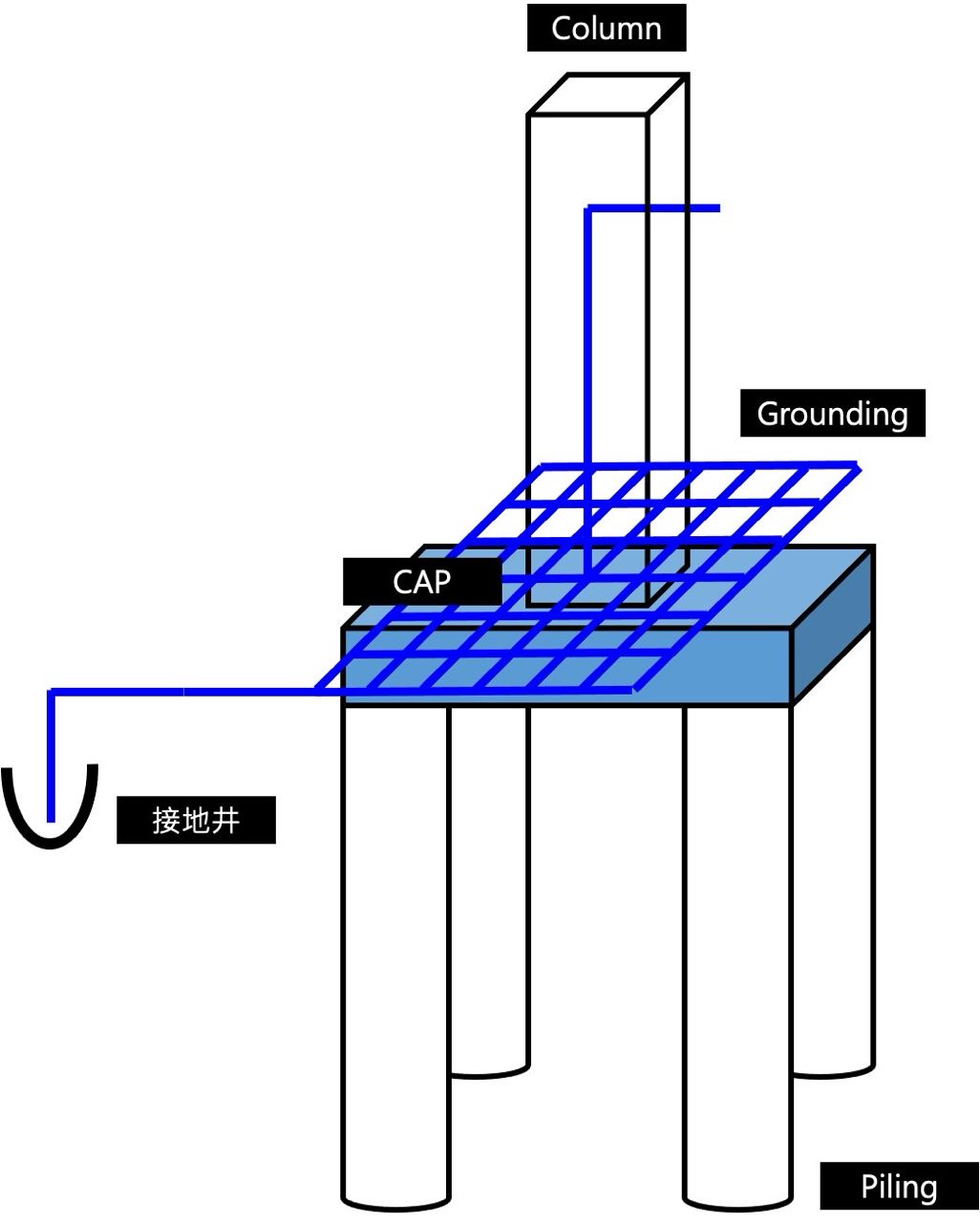

1. 大地網接地(台灣較常見)

   如圖所示(抱歉我用PPT畫的)
   https://i.mopix.cc/td9yoy.jpg
   在平面澆置水泥前，利用接地銅線互相焊在一起形成大地網
   再連接到附近的接地井，藉由化學藥劑來降低阻值進而改善整個大地網的阻值
   隨著工項持續，接地線會再跟著柱子持續往上去銜接其他樓層的設備接地

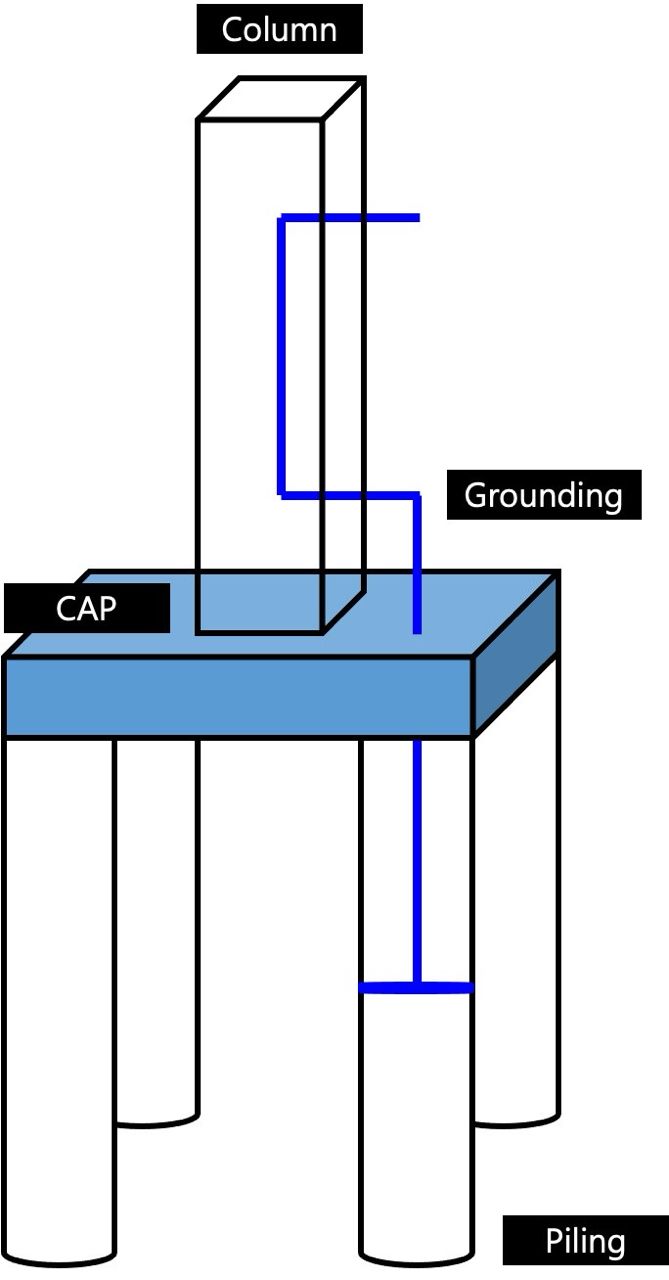

2. 基樁接地

   如圖所示
   https://i.mopix.cc/KUVIgY.jpg
   顧名思義就是在打基樁時，就將接地線焊在鋼筋上
   4~6跟基樁一組，再隨著柱子往上延伸到其他樓層
   一般應用在土壤檢測報告阻值非常好的地方

晶圓廠再拿到使用執照前，會有一連串的消防檢測，
其中一個環節就是隨機檢驗接地箱的阻值是否有符合規範

   接地： < 1  歐姆
   避雷： < 10 歐姆

所以其實不是不能用基樁接地的方式來將故障電流導入
而是應該取決於土壤檢測後針對該地而有不一樣的工項
並且要確保阻值也在規範內

※ 引述《v929598 (實感.手作廢文)》之銘言：
: 1.媒體來源: TVBS
: 2.記者署名: 林佑璇 顧守昌 方志成
: 3.完整新聞標題: 男大生租屋處觸電亡!竟是「配電錯誤」害命
: 4.完整新聞內文:
: 台南4年前有名男大生在租屋處開啟電箱時觸電身亡，檢警深入追查發現，這竟然是一起
: 人禍！原來房東找來的「無照水電工」，為了省事竟然將接地線直接綁在「建築物鋼筋」
: 上，導致電箱漏電害命，現在法院判決出爐，房東與水電工不僅要負起刑責，更得連帶賠
: 償家屬超過五百萬元。
: 5.完整新聞連結 (或短網址)不可用YAHOO、LINE、MSN等轉載媒體:
: https://youtu.be/G09bS9wd48s?si=hwiNq_PGYeo--aAh
: 6.備註: QQ

--
※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 103.240.32.150 (印度)
※ 文章網址: https://www.ptt.cc/bbs/Gossiping/M.1778600689.A.F07.html
推 TeamFrotress: 科普給推
推 tv50046: 推
推 magamanzero: 推
推 shvzrrsy: 歐姆定律來說的話 電阻越大電流不是
→ shvzrrsy: 越小？
推 roseritter: 接地是要讓漏電流和雜訊引走
→ roseritter: 盡量不要往人或設備上走  故電阻小
推 zenan321: 看來你應該就是睏霸數錢的甲級水電
→ roseritter: 才好  原來晶圓廠要求到小於1阿
推 domago: 宅水電有拍 四根銅棒90公分來做地網
推 achun1212: 開來平常工作很閒嗎？紀錄廠務數據就
→ achun1212: 好？
推 enthpzd: 科技廠的接地跟一般家庭接地的原因又不
→ enthpzd: 一樣
推 rapnose: ！！！！！
