[心得] 土砲垂直機殼

[kevinhaha ( )]

電腦桌扣掉螢幕厚度大概只有18cm

目標就是18cm內跑遊戲不會聽見風扇聲

散熱環境其實不是很理想(如下)

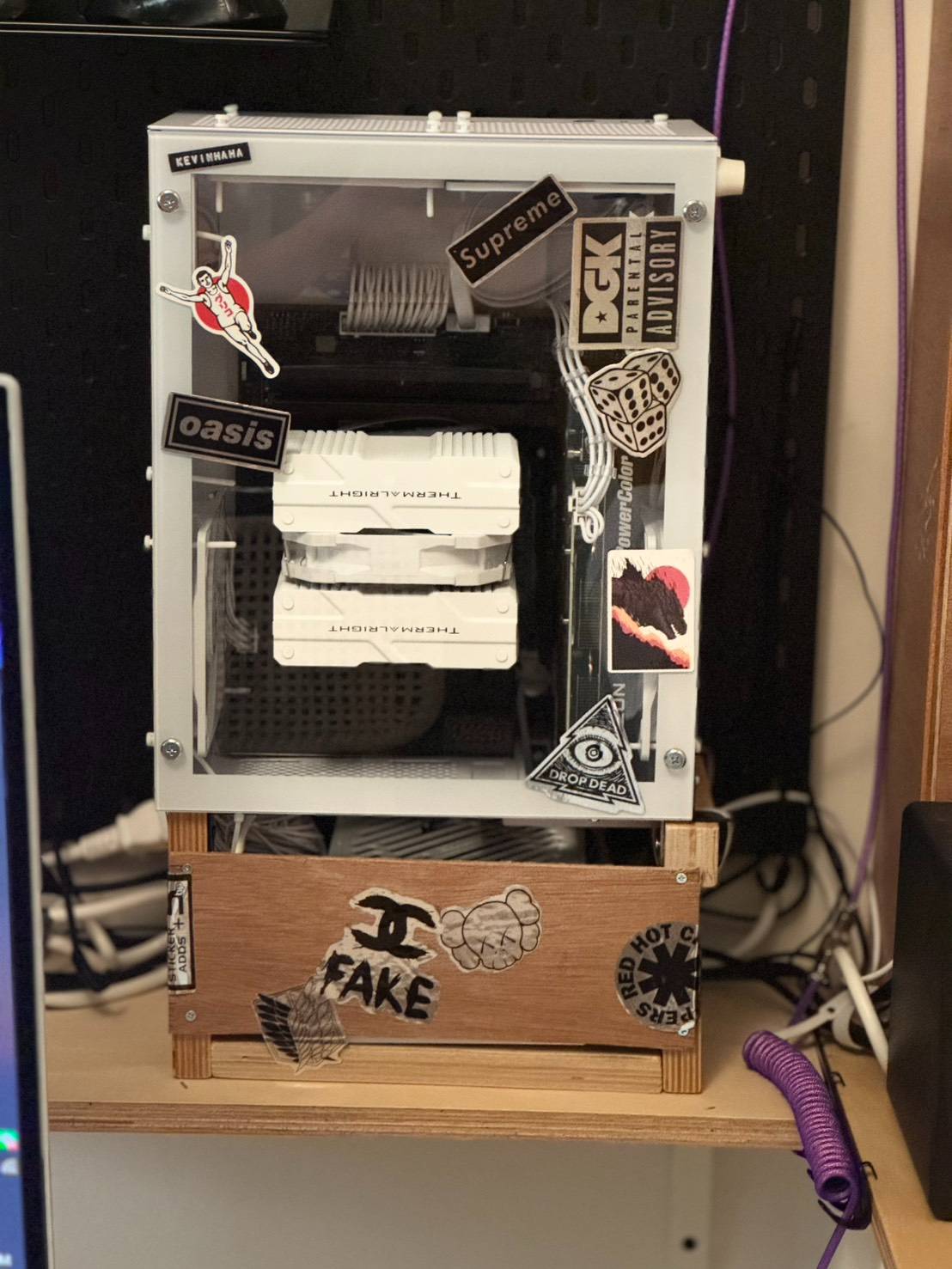

完成圖 (9/7 update)

        https://i.meee.com.tw/dgB8F6k.jpg



機殼(魚巢s5)

        優點：
                MATX MB + ATX電源 + 獨顯 (35 x 28 x 16)

                這個配置尺寸真的小

        缺點：

                cpu會吃顯卡的熱，後來發現顯卡根本最大熱源害cpu風扇爆轉

                散熱不是很好，9cm風扇風量真的小

                上下可以硬塞12cm，不過最重要的尾部只能9cm

                再來就是背部沒有走線空間

                https://i.meee.com.tw/9W7k0r9.jpg

                https://i.meee.com.tw/mmIhGR2.jpg

構想：

        基本上就是原本機殼的厚度把power下移16cm

        所以新的尺寸變成 51 x 28 x 16

        上方出風，機殼power之間留風道

                https://i.meee.com.tw/X1rD91a.jpg



改造：

        圖的右測完全沒走線空間，只能左側

        走線都壓在主版下，再用整線夾把線夾一夾瞬間好看很多
                                (原本還想說全模組線真醜)

        出線走舊的電源孔，只有這邊稍微修了一下機殼

                https://i.meee.com.tw/FFG7v7r.jpg

                https://i.meee.com.tw/SogSeDC.jpg

                https://i.meee.com.tw/AV4MMjS.jpg


        手邊有的材料簡單用一下，有空再美化下方



散熱實測：



        2077 4k FSR4

        cpu < 60度
        gpu < 85度

        基本上沒有風扇聲音，滿意~


        (AMD 9700 + 9060XT 16G + 利民PA120 mini + 利民12cm x 4)

--
※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 182.234.35.89 (臺灣)
※ 文章網址: https://www.ptt.cc/bbs/PC_Shopping/M.1756766728.A.239.html
※ 編輯: kevinhaha (182.234.35.89 臺灣), 09/02/2025 06:52:00
※ 編輯: kevinhaha (182.234.35.89 臺灣), 09/02/2025 06:52:40
推 march55237: CH270:
→ kevinhaha: 270深度差一點
→ kevinhaha: 然後s5是現有的不花錢lol
推 pita30: 都能接受這樣裝的話直接把原本的玻璃側版
→ pita30: 拆了或換有孔的壓克力側板不就好了？
→ kevinhaha: 也是啦，不過等下底改完應該好一點
→ kevinhaha: 然後之後顯卡能到30不卡電源
→ Fezico: 其實不用那麼麻煩，MATX殼直接倒轉就好。
→ Fezico: 不過塔散風扇要換個方向
→ kevinhaha: 這殼+power真的沒什麼發揮空間，有想過
→ kevinhaha: 直立後排風口會被pw檔住2/3
→ yocpswang: 顯卡熱點破百了，注意一下有沒有降頻就
→ yocpswang: 好
噓 Roger37: 為啥現在上圖床都不喜歡自己加.jpg
→ lanstype: 貼圖連結要點網頁裡圖片右上角的三個小
→ lanstype: 點裡的複製圖片連結
※ 編輯: kevinhaha (60.251.54.216 臺灣), 09/02/2025 09:08:23
※ 編輯: kevinhaha (60.251.54.216 臺灣), 09/02/2025 09:10:50
→ cancelpc: 底下的架子,應該有一堆更好的替代品吧
→ cancelpc: 最近買了一堆緊湊型的機殼,架構都一樣
→ kevinhaha: 當然，不過等有時間再改ha
推 pita30: 我是用通風側板，顯卡廢熱問題就直接擺個
→ pita30: 12CM風扇在顯卡上用竹筷架高0.5公分順便
→ pita30: 吹SSD
推 Roger37: .jpg好讀多了，補推
推 bohazer: 垂直風道意義在防塵跟少少的風扇，
→ bohazer: Alta g1m只需底部穿甲彈+塔扇就有
→ bohazer: 良好對流
→ bohazer: 這樣搞沒任何意義，也沒桌面省到空
→ bohazer: 間
推 Roger37: 補推
→ Fezico: 垂直風道我比較喜歡CH270那種設計，有進有
→ Fezico: 排。如果土炮的話可以參考一下他設計
→ Fezico: G1m少了個排氣+sfx還是蠻可惜的
→ kevinhaha: 有進喔，下左右都是進
推 lering: 你這電源放現在位置的左邊，別放機箱底下
→ lering: ，把左下進改塔扇下方進，cpu溫度應該會
→ lering: 更好
→ kevinhaha: 線不夠長R , 然後尾巴那邊只有9cm風扇
→ lering: 不是轉個180度而已嗎？主要是不要讓電源
→ lering: 在下方，再把左下風扇改下方變垂直風而已
推 SHR4587: G1M的體積應該要能塞的下ATX電源
→ SHR4587: 就不懂為何當初設計時限制SFX
→ SHR4587: 我現在是用Meshroom D垂直擺放就是
→ kevinhaha: 那個應該差別不大，因為有特別留空間
→ kevinhaha: 進氣了
推 Fezico: G1M為了那顆穿甲彈吧，不然位置其實能放AT
→ Fezico: X電源。硬塞好像也是能塞進去
推 lering: 你不溫度焦慮就好
推 wild2012: 沒意義 現在的機殼 前後上下都有風扇
→ wild2012: 直接倒轉機殼就好了 這樣根本畫蛇添足
推 ketsunopolis: 才剛在reddit上看到，結果是板友XD
推 cancelpc: 感覺把上下顛倒，開關直接買延長的，氣
→ cancelpc: 流順多了
推 km612tw: 顯卡用延長線左右調換 右邊風扇改右出風
→ km612tw: 電源移到左邊避免CPU吸廢熱
→ km612tw: 下方加風扇進氣 左右網孔上方要封掉
→ kevinhaha: 下面電源也是吸
→ kevinhaha: 網孔我試試
推 menchian: 要減深度就淘一個螢幕架機殼，螢幕掛在
→ menchian: 上面
推 twosheep0603: 有沒有考慮印套件直接掛在洞洞板上
→ kevinhaha: 那樣就算開放式，灰塵 + 尺寸其實變大
